Изготовление болтов фундаментных ГОСТ 24379

Фундаментные болты обеспечивают надежную фиксацию строительных конструкций, машин и оборудования.

Особенно широко данный вид крепления используется для оборудования, создающего высокие вибрационные нагрузки, под воздействием которых незакрепленные машины могут начать свободное перемещение по производственному помещению.

Основные рекомендации при использовании фундаментных болтов

Болты, в зависимости от целевого применения, могут быть:

Данные элементы крепежа могут устанавливаться как в готовые основания, так и до заливки фундамента бетонным раствором. При установке фундаментных болтов в уже готовые объекты из бетона, необходима подготовка – создание колодцев или скважин, для размещения внутри крепежа.

Методы крепления элементов внутри бетонного основания также различны – возможно как механическое укрепление внутри колодцев, так и фиксация с помощью различных типов клея или смесей на основе цемента и песка.

Материалы для производства болтов

Используемые марки стали в первую очередь определяются минимальной температурой, при которой будут эксплуатироваться изделия. Оптимальным вариантом будет изготовление гаек и муфт из той же марки стали, что и шпильки. В целом, использование марок сталей регламентировано соответствующими ГОСТами, но допускается применение иных материалов, не уступающих по своих характеристикам, указанным в соответствующем государственном стандарте.

Оценка качества готовых изделий

Приемка готовых изделий осуществляется партиями, в которые включаются болты только одного типа и размера. Для обеспечения сравнимых характеристик в партии, используются только изделия, изготовленные в течение одного календарного дня. Обычно из партии берется не более 3 единиц продукции, такого объема достаточно для оценки качества и соответствия требованиям.

В случае, если даже один контролируемый экземпляр ненадлежащего качества – на повторную проверку отбирается 6 болтов. Если при повторной проверке также выявляются нарушения требований качества, то вся партия отправляется в брак.

Краткое описание ГОСТ 24379.1-2012

 ГОСТ 24379 распространяется на фундаментные болты диаметром
резьбы от 12 до 140 мм, предназначенные для крепления и фиксации строительных
конструкций или оборудования.
Настоящий стандарт соответствует ГОСТ 25347 и ГОСТ 25348 в части, касающейся предельных
отклонений размеров, и ГОСТ 8724 и ГОСТ 24705 в части, касающейся основных размеров, диаметров
и шагов метрической резьбы.

Таблица 1. Основные размеры болтов

Тип болта  Исполнение Наименование болта  Номинальный диаметр резьбы, мм
1 1 Болты фундаментные изогнутые  12—48
2
2 1 Болты фундаментные с анкерной плитой 16—48
2 56-140
3 56-140
3 1 Болты фундаментные составные 24—48
2 56—140
4 1 Болты фундаментные съемные 24—64
2 56—125
3 56—125
5   Болты фундаментные прямые  12—48
6 1 Болты фундаментные с коническим концом  12—48
2
3



Типы и конструкции фундаметных болтов

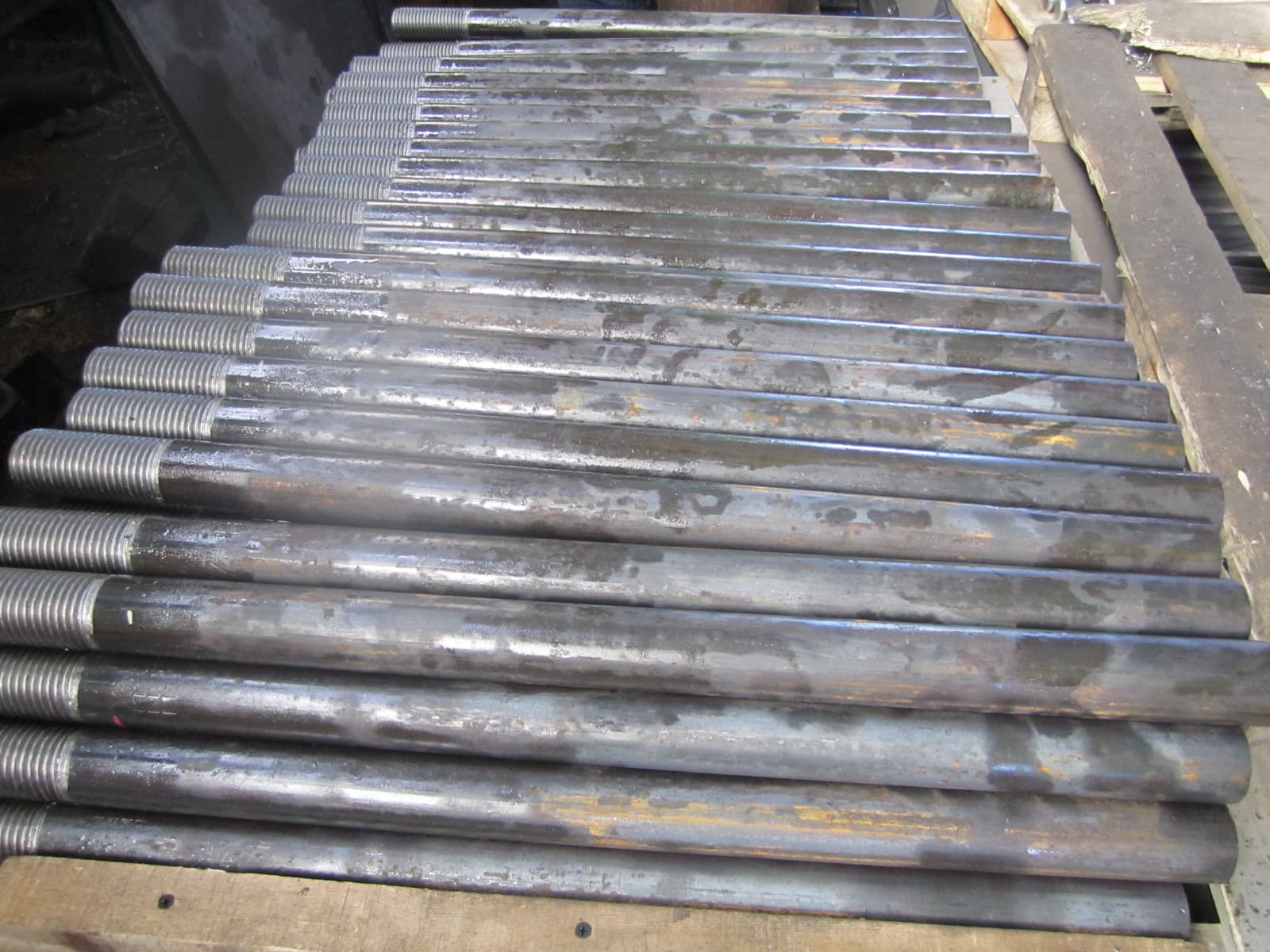

Конструкция шпилек

Конструкция анкерной плиты

Конструкция муфты

Конструкция анкерной составной плиты

Конструкция анкерной плиты литой

Конструкция сварной анкерной плиты

Примеры установки болтов в фундамент
