Фланцевые соединения и их применение

Разновидности фланцев и их сеоединений

Фланцы и фланцевые соединения служат эффективным инструментом для герметичного перекрытия деталей трубопровода, его ветвей, а также емкостей и аппаратов, работающих под высоким давлением. Благодаря фланцам все гидравлические испытания и ремонтные работы проводятся быстро и безопасно. Монтаж этих стальных соединений помогает удерживать давление на запорную арматуру на должном уровне.

Конструкция фланцев имеет свои отличительные черты по способу соединения с обечайкой или трубой, по форме самого изделия и его уплотнительной поверхности.

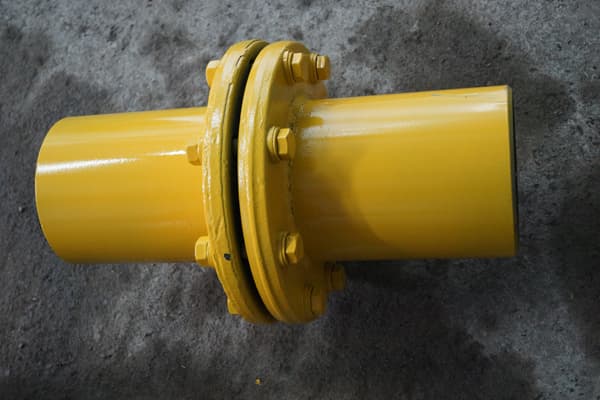

Представляем самые распространенные типы фланцев: Стальное фланцевое соединение

  • металлические изделия, изготовленные вместе с трубой или обечайкой (цельные детали);
  • приварные плоские модификации;
  • изделия с шейкой, которые крепятся к трубе встык сварным способом;
  • свободные фланцы на приварном кольце, отбортовке,  приварном бурте;
  • на резьбе, развальцовке или заклепках.

Особенности применения фланцевых соединений

Цельные фланцы крепятся к литой аппаратуре из чугуна или кованым стальным элементам. Плоские фланцы монтируются на сварные трубопроводы из стали при максимальном условном давлении 25 МПа.

Цена на такие детали,как  резьбовые, развальцованные изделия, довольно высока. Никакими уникальными свойствами они не обладают, поэтому выпускаются редко. Остальные виды фланцев дешевле и вполне могут их заменить.

Когда ответственная аппаратура изготовлена из стандартных низколегированных и углеродистых сталей, используются модификации с шейкой. Они повышают прочность фланца и обеспечивают их хорошую свариваемость с обечайкой.

Свободные фланцы на отбортовке идеально подходят для трубопроводов из цветных металлов. Аналоги на приварном бурте незаменимы при экстремальных температурах и высоком давлении в системе.
