Отводы сварные секторные ОСТ 36-21-77

Назначение и характеристики секторных отводов

Секторные сварные отводы ОСТ 36-21-77 должны изготавливаться из качественной стали согласно нормативным документам. Все индивидуальные параметры оговариваются с заказчиком.

Секторные отводы по настоящему стандарту уже многие годы успешно применяются в строительстве теплотрасс, трубопроводов. ОСТ 36-21-77 предусмотрен для использования изделия в трубопроводах технологического назначения.

Секторные или сегментные отводы производятся из листовой стали или труб. Из этого материала изготавливаются кольца в виде конуса, которые соединяются между собой посредством сварки. Отводы бывают из углеродистой или специализированнойстали по проекту заказчика.

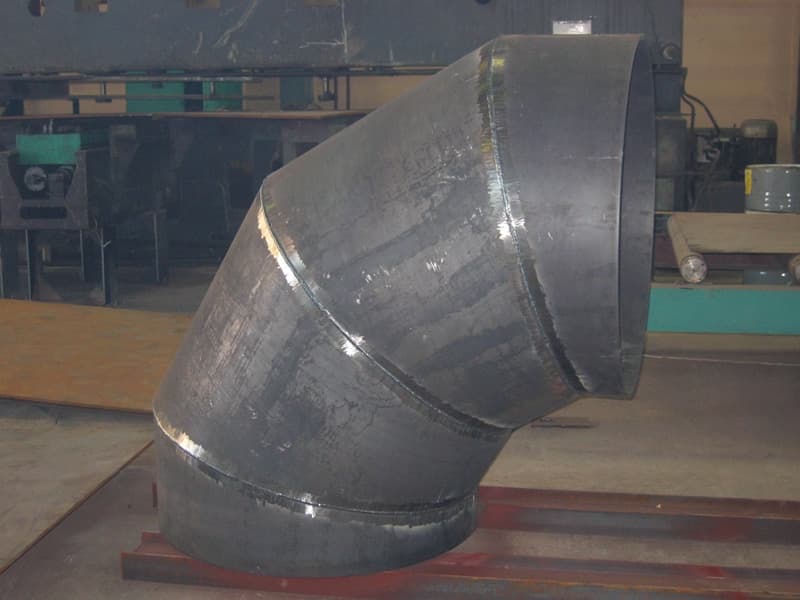

Рассмотрим характеристики и параметры отводов: Сварной секторный отвод ОСТ36-21-77

  • рабочее давление от 1 до 2,5 МПа и диаметром в диапазоне 500-1400 мм.
  • допустимый угол поворота равен 30, 45, 60 или 90 градусам;
  • сварка сегментов осуществляется встык;
  • рабочая температура – от -30 до +350 градусов;
  • предусмотрена эксплуатация в неагрессивных и среднеагрессивных средах;
  • существует возможность скашивать соединяемые трубы под углом до 22°30´ (без полусекторов);
  • в зависимости от требований проекта могут использоваться антикоррозийные покрытия.

Размеры отводов включают такие параметры, как условный проход, диаметр и ширина стенки. Все обозначения в миллиметрах представлены в стандартных таблицах. На заводе "Северозапад" можно заказывать детали с типоразмерами, которые в таблице не указаны.

Обязательным условием является одинаковый диаметр труб, к которым присоединяются отводы. Угол расположения двух труб по отношению друг к другу должен равняться углу отвода. Перед поступлением заказа клиенту все изделия проверяются на прочность.
