Виды заглушек поворотных

Назначение реверсивных заглушек

Заглушки поворотные (обтюраторы или реверсивные заглушки) – это специальные детали трубопровода, которые предназначены для перекрытия отверстий труб для полной остановки потока какой-либо транспортируемой среды. Также заглушки используют в местах фланцевых соединений и в производстве емкостей, работающих под высоким давлением.

Виды заглушек Заглушки реверсивные

Имеются российские стандарты по которым изготавливаются заглушки различных видов.

Состоят эти детали из двух частей:

  • глухой
  • фланцевой.

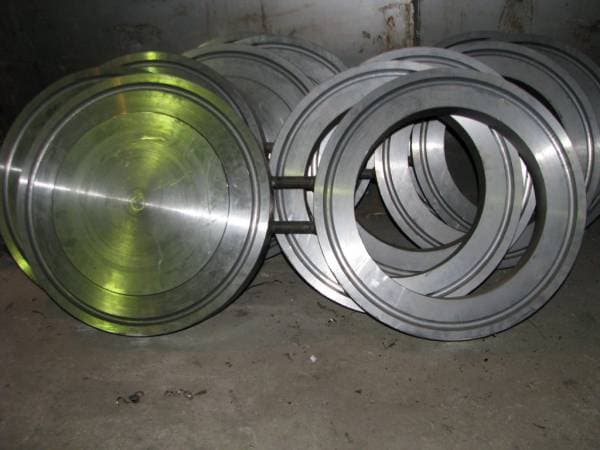

На внешний вид они похожи на восьмерку у которой одно кольцо глухое, а другое имеет сквозное отверстие.

Заглушки поворотные изготавливаются в трех исполнениях:

  1. Исполнение первое – заглушки имеют соединительный выступ (давление 1,6-4,0 МПа);
  2. Исполнение второе – на заглушках делается выступ-впадина (давление 1,6-10,0 МПа);
  3. Исполнение третье – специально под прокладки имеющие овальное сечение (давление 6,3-16,0 МПа).

Обтюраторы работают исключительно в 2-х положениях – либо полностью открытом, либо наглухо закрытом. Частично закрыть или приоткрыть трубу с помощью заглушек поворотных не получится. Это действительно надежный и экономичный вид перекрытия для полного останова переправляемого продукта.

Область применения заглушек

Места наиболее выгодного применения заглушек следующие:

  1. На трубопроводах где низкая частота смены режима, т.е. необходимо надолго и надежно перекрыть поток (например, резервные трубопроводы);
  2. Оперативное глушение труб при проведение таких работ как:
  • ремонт;
  • гидроиспытания;
  • продувка;
  • консервация отдельных веток;
  • оперативный ввод в эксплуатацию.

На нашем заводе "Северозапад", кроме стандартных мы изготавливаем и нестандартные обтюраторы по индивидуальным чертежам заказчика.
