Разновидности тканевых компенсаторов

Тканевые компенсаторы в зависимости от типа трубопровода и условий, при которых они будут эксплуатироваться, могут иметь различную конфигурацию.

Тканевые компенсаторы постоянно взаимодействуют с абразивными пылеобразными и агрессивными газообразными средами, диапазоны температур и давлений которых часто весьма отличаются. Поэтому в зависимости от технических условий и типа сред, которые будут передаваться по трубопроводу, а также от типа самого трубопровода, компенсаторы датнного вида могут иметь различную конструкцию.Она должна обеспечить компенсацию температурных деформаций и вибрации конкретных трубопроводов, на которые компенсаторы установят.

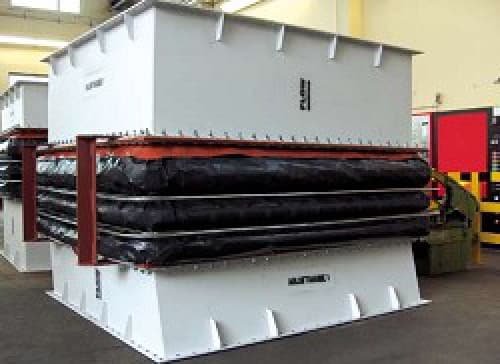

Исходя из конструкционных особенностей, тканевые компенсаторы бывают следующих разновидностей: Оборудование с тканевым компенсатором

  • ленточные– устанавливаются в тех трубопроводах, через которые среды передаются под высоким давлением;
  • ленточные с пакетом изоляции –устанавливаются, когда, помимо высокого давления, передаваемая среда еще сильно нагрета (от 500 °С);
  • U-образные– не рекомендуются для передачи сред, температура которых выше 400°С;
  • мембранные – предназначены для работы с высокотемпературными средами и обеспечивают газонепроницаемость соединения.

Кроме того, тканевые компенсаторы, в зависимости от сечения трубопровода подразделяются на круглые и овальные, а также прямоугольные и квадратные.

Также компенсаторы могут иметь волнообразную форму, что позволяет им успешно выполнять свои функции при избыточном давлении, поэтому принято различать еще U-образные компенсаторы с волнами, ленточные с волнами, ленточные с фланцевым креплением и с волной.

Завод металлоконструкций «Северозапад» успешно и не первый год изготавливает различные виды компенсаторов и клапанов.
