Металлические опоры ВЛ и ЛЭП

Железобетонные опоры высоковольтных линий 10 Кв

Серия 3.407.1-143  выпуск 8

Стальные конструкции опор. Рабочие чертежи

Оглавление Серии 3.407.1-143

Таблица обозначений серии 3.407-1-143 вып.8

Обозначения Серии 3-407-1-143 выпуск 8

Общая часть

В представленном выпуске разработаны унифицированные стальные конструкции, которые применяются на опорах высоковольтных линий 10 кВ с железобетонными стойками (выпуски с 1 по 7 этой серии).

Унификация стальных конструкций позволяет сократить количество их марок и типоразмеров.

Маркировка стальных конструкций опор ВЛ 1- кВ выполняется в соответствии с отраслевым стандартом ОСТ 34-72-645-83.

Конструкции из стали данного выпуска рекомендованы к использованию в районах с расчетной температурой самой холодной пятидневки по СНиП 2.01.01-82 до минус 65 градусов С и выше.

Технические требования

Марки стали, используемые для изготовления конструкций, приведены в таблице:

Таблица марок стали Серия 3.407.1-143 вып.8



Продолжение таблицы марок стали серии 3-407-1-143 выпуск 8

  • Расчетная температура в районе строительства должна указываться в заказе на изготовление металлических конструкций.
  • Производство конструкций, а также защита их от коррозии, приемка готовых изделий, методы контроля качества изготовления, упаковка, перевозка, хранение, комплектность поставки и требования к установке должны отвечать ОСТ 34-72-645-83.
  • Технология производства деталей должна быть выбрана исходя и размера партии деталей и от производственных возможностей предприятия.
  • Сварные соединения элементов конструкций осуществляются электродуговой сваркой. Тип электродов назначается в зависимости от расчетной температуры строительства и марок используемой стали в соответствии с нормами ОСТ 34-72-645-83.
  • Высота швов во всех сварных соединениях принимается hш=5 мм, исключение – случаи, которые оговариваются на чертежах.
  • Конструкция собирается в соответствии с чертежом в пределах допустимых отклонений по ОСТ 34-72-645-83.
  • Разница между номинальным диаметром отверстия и стержнем в детали допустима до 2 мм в случаях, которые оговариваются на чертежах.
  • При производстве металлических конструкций для крепления подвесной и натяжной изолирующей подвесок в целях сокращения линейной арматуры серьги СРС-7-17 закрепляются на элементах траверс при их изготовлении. Серьги СРС-7-17 должны заказываться заводом-изготовителем.
  • При установке конструкций момент затяжки болтов должен составлять 100-150 Нм. Качество затяжки болтов должно контролироваться в соответствии с правилами ОСТ 34-72-645-83.
  • Закрепление гаек от раскручивания выполняется путем разбивки резьбы.
  • Не допустимо изготовление траверс ТМ6, ТМ8, ТМ11, ТМ12, ТМ14-ТМ-23, ТМ-30 и марок ОГ2, ОГ6-ОГ-8, ОГ10, ОГ12-ОГ-15 без приваренных петель.

Чертеж траверсы ТМ1, ТМ24

Чертеж траверсы ТМ1 и ТМ24



Чертеж траверсы ТМ2, ТМ4

Чертеж траверсы ТМ2 и ТМ4



Чертеж траверсы ТМ3

Чертеж траверсы ТМ3



Чертеж траверсы ТМ5

Чертеж траверсы ТМ5 серии 3-407-1-143

Чертеж траверсы ТМ6

Рабочие чертежи траверсы ТМ6

Чертеж траверсы ТМ7

Рабочие чертежи траверсы ТМ7

Чертеж траверсы ТМ8

Рабочие чертежи траверсы ТМ8

Чертеж надставки ТС1

Рабочие чертежи надставки ТС1



Чертежи накладки ОГ6; оголовка ОГ14

Рабочие чертежи накладки ОГ6 и оголовка ОГ14 серии 3-407-1-143 выпуск 8



Фундаменты опор ВЛ на винтовых сваях и балки ростверков серия 3.407.9-158

Винтовые сваи имеют неоспоримые преимущества по сравнению с более традиционными вариантами фундамента. Конструкция сваи - это стальная труба, которая имеет на конце лопасть определенной формы. Диаметр и толщина этих изделий могут быть различными.

Подробнее...


Стальные опоры из гнутого профиля

Гнутые стальные опоры в действииЗавод "Северозапад" изготавливает высококачественные стальные опоры из гнутого профиля, которые применяются в ненаселенной и населенной местности в I-Vветровых районах и в I-IIIрайонах по гололеду, с расчетной температурой наиболее холодной пятидневки до -65 градусов.

Стальные опоры мы изготавливаем из низколегированной стали группы С345-3 (09Г2С-12) в полном соответствии с ГОСТ 19281.

Изготавливаемые нами стальные опоры из гнутого профиля предназначаются для  применения:

  • в неагрессивных воздушных средах;
  • в слабоагрессивных воздушных средах;
  • в слабоагрессивных  грунтовых средах;
  • в агрессивных грунтовых средах ;
  •  установки (на промежуточных и анкерных опорах) такого электрооборудования, как  разъединители, кабельные муфты, защитные аппараты-разрядники или нелинейные ограничители перенапряжений (ОПН), вольтодобавочные трансформаторы и др.

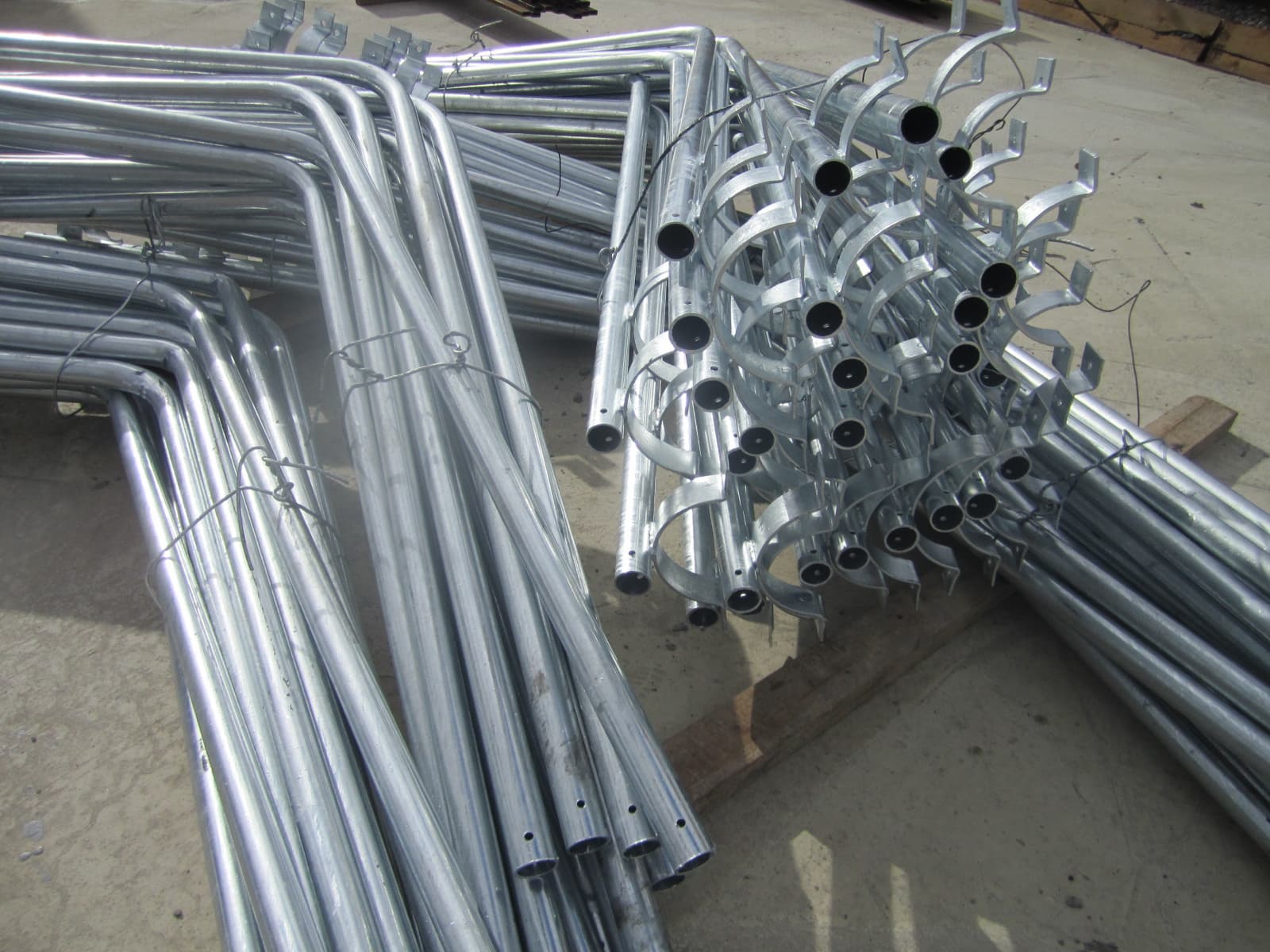

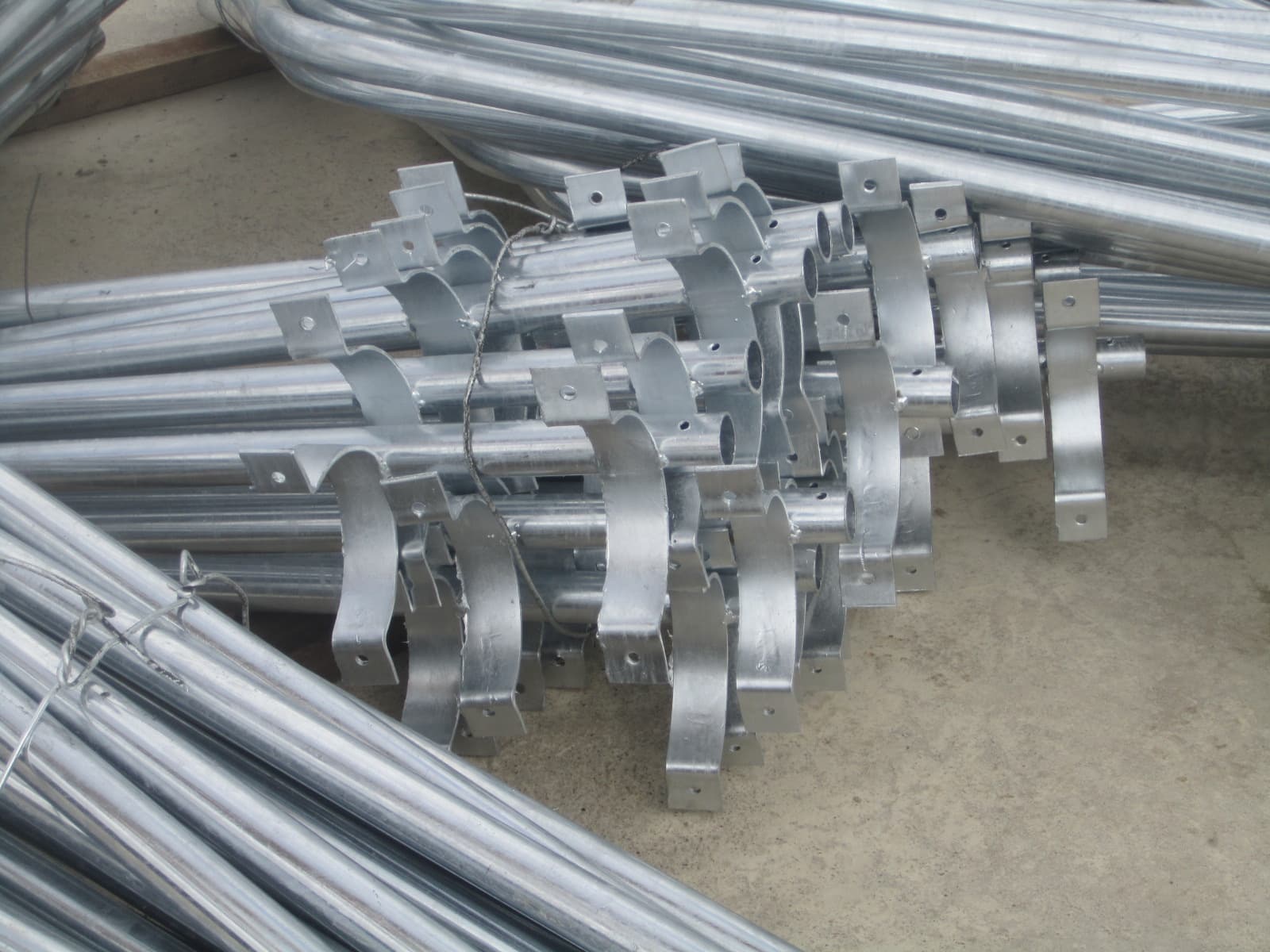

Также мы выполняем обязательную антикоррозийную защиту изготовленных нами стальных опор из гнутого профиля, при помощи горячего оцинкования или же цинко-наполненными композитными материалами, в зависимости от целей нашего заказчика.

Изготовленные нами металлические конструкции не только прослужат вам долгие годы, но и будут радовать своим внешним видом и надёжностью!
