Назначение и виды трансформаторных порталов

Область применения порталов

Трансформаторные порталы используются на высоковольтных подстанциях в качестве вспомогательных установок для крепления трансформаторной ошинковки.

Работа трансформаторных подстанций, предназначенных для преобразования (повышения/понижения) напряжения потока электрической энергии, обеспечивается установкой ОРУ.

После обработки энергии силовыми трансформаторами, существует необходимость ее распределения в сетях трехфазного тока.

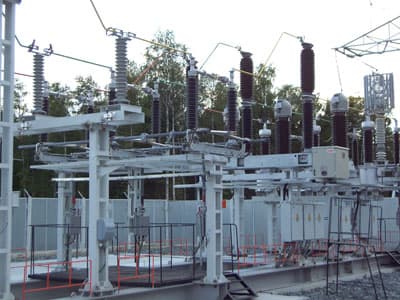

ОРУ являются промежуточными установками, которые:Трансформаторные порталы ОРУ

  • принимают электичество одного класса напряжения;
  • делают распределение по исходящим каналам;
  • служат держателями трансформаторной ошинковки.

Установки оснащены молниеотводом, также предусмотрено введение системы заземления.

Виды трансформаторных порталов

Благодаря использованию высокопрочной стали, возможно размещение установок в северных широтах, где температура опускается до - 55°C. Учитывая климатические особенности региона, вероятность образования ледяной корки, силу ветра, уровень сейсмичности, выделяют два типа трансформаторных порталов.

Портал ПС-330 Т1

Отличается мощностью конструкции. В комплекцию входит пара опорных стоек для поддержания допустимого веса, одна траверса. Общая масса установки составляет 7,3 т. Используется как в регионах с нормальными климатическими условиями, так и в северных широтах.

Портал ПС-330 Т2

Более устойчивая установка, применяемая на территориях, подверженных сейсмическим ударам средней мощности. Оборудование включает три опорные стойки, поскольку учитывается размер нагрузок гололеда, имеет две траверсы. Вес ОРУ составляет 12,3 т.

Обе модели работают с допустимой мощностью напряжения в 330 кВ.
