Металлические опоры ВЛ и ЛЭП

Производство металлических опор

По сфере применения и способу монтажа опоры воздушной линии электропередачи разделяют на несколько категорий:

  1. Промежуточные опоры монтируются на длинных участках дорог, и служат исключительно для обеспечения поддержки проводов. Промежуточные опоры не рассчитываются на одностороннее усилие, с которым натягивается провод ЛЭП. Если провод обрывается с одного конца опоры, он проскальзывает в вязке и натяжение ослабевает. Данный вид опор используется в более чем 70% случаях монтажа воздушных линий.
  2. Анкерные опоры используются для жесткого крепления и способны выдерживать одностороннее тяжение двух проводов. Они рассчитываются на увеличенное количество мест разрыва проводов. Помимо изоляционного тела, крепящегося металлическими штырямии крюками, здесь часто применяются линейные изоляторы для подвижного крепления. Поскольку из всех видов опор ЛЭП анкерные – наиболее прочные, они предотвращают разрушение ЛЭП при наступлении аварийных ситуаций.
  3. Угловые опоры предназначены для монтажа на углах поворота трассы воздушных линий. В стандартных условиях эксплуатации они могут воспринимать одностороннее силу натяжения проводов на 180 градусов.
  4. Специальные опоры ЛЭП предназначены для оборудования переездов и путепроводов, мостов, туннелей. Они, как правило, имеют более высокие габариты, поэтому их изготовление происходит по отдельным технологиям. Специальные опоры бывают ответвительными, транспозиционными и переходными.

 Завод  "Северозапад" изготавливает металлические опоры ВЛ и ЛЭП, фундаменты опор ЛЭП и элементы конструкции высоковольтных линий. По предварительному заказу наша компания выполнит деревянные опоры ЛЭП напряжением 0,4-110 кВ.

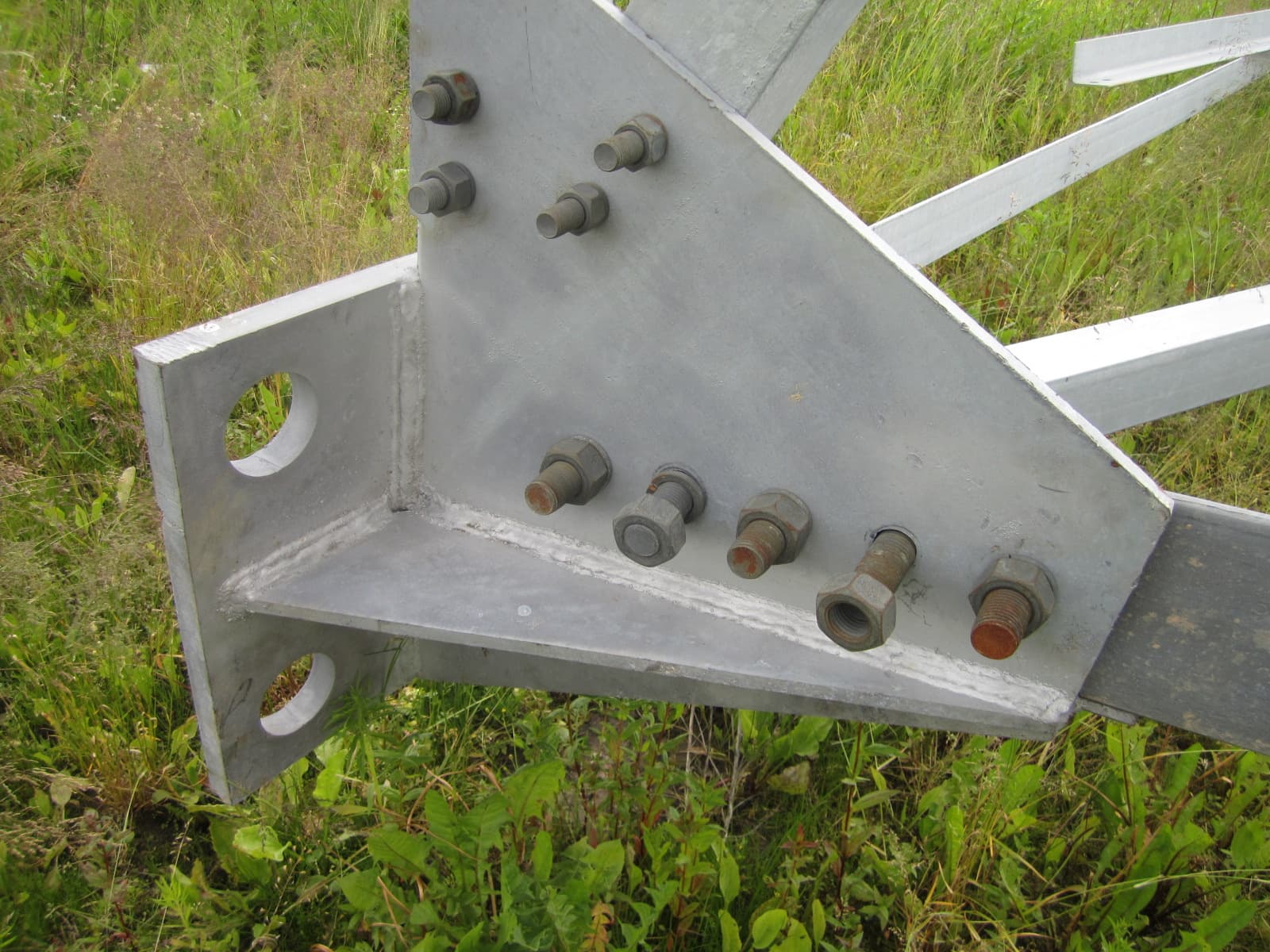

мет.опора ЛЭП  готовая опора ЛЭП

Серии фундаментов ВЛ на винтовых сваях:

Опоры ВЛ и ЛЭП имеют вид пространственного каркаса, собираемого с помощью болтовых соединений из стального проката.

Опоры воздушных линий электропередач представляют собой сооружение, назначение которого – удержать на определенном расстоянии провода как друг от друга, так и от земли. Дистанция между двумя опорами называется пролетом.

Опоры ЛЭП делятся на две большие группы:

  1. анкерные,
  2. промежуточные.

Первые помогают натянуть провода, которые закрепляются в специальных зажимах.

Для вторых используются поддерживающие зажимы.

Промежуточные опоры бывают:

  • угловые;
  • концевые;
  • переходные;
  • противоветровые;
  • перекрестные;
  • ответвительные;
  • транспозиционные.

Они предназначены для поддержания проводов на определенных участках или при конкретных условиях. Кроме того, опоры могут отличаться количеством проводимых цепей.

Угловые опоры ЛЭП 35 кВ  - технические характеристики

Шифр опоры База Высота до низа  Масса без цинкового  Масса с цинковым
траверсы, м покрытия, кг покрытием, кг
У35-1 4,2 10 2964 3080
У35-1+5 5,7 15 4549 4727
У35-2 4,2 10,5 4831 5020
У35-2+5 5,2 15,5 6591 6850
У35-3 2,19 10 1635 1700
У35-3+5 2,532 15 2295 2385
У35-3+9 3,335 19 2813 2920
У35-4 3,9 10,5 2799 2906
У35-4+5 5,416 15,5 3834 3986
У35-4+9 6,616 19,5 5067 5266
У35-1Т 4,2 10 3140 3253
У35-1Т+5 5,7 15 4725 4900
У35-2Т 4,2 10,5 5004 5200
У35-2Т+5 5,7 15,5 6769 7033

Промежуточные опоры ЛЭП 35 кВ - технические характеристики

Шифр опоры База Высота до низа  Масса без цинкового  Масса с цинковым
траверсы, м покрытия, кг покрытием, кг
П35-1 1,8 15 1499 1558
П35-1Н 1,8 15 1490 -
П35-1Т 1,8 15 1603 1666
П35-1ПГ 1,8 15 1685 1751
П35-1У 1,8 15 1527 1587
П35-1В 1,8 15 1563 1623
П35-1ВТ 1,8 15 1663 1727
П35-1ВПГ 1,8 15 1758 1826
П35-1ВУ 1,8 15 1589 1651
П35-2 1,8 14 1861 1934
П35-2Н 1,8 14 1836 -
П35-2Т 1,8 14 1965 2042
П35-2У 1,8 14 1890 1915
П35-2ПГ 1,8 14 2041 2127
П35-2В 1,8 14 1920 1995
П35-2ВТ 1,8 14 2020 2099
П35-2ВУ 1,8 14 1972 2049
П35-2ВПГ 1,8 14 2115 2198
ПС35-2 1,8 11 1670 1735
ПС35-2Н 1,5 11 1660 -
ПС35-2В 1,5 11 1729 1796
ПС35-4 2,06 12 2104 2183
ПС35-4Н 2,06 12 2097 -
ПС35-4Т 2,06 12 2223 2310

Угловые опоры ЛЭП 110 кВ - технические характеристики

Шифр опоры База Высота до низа  Масса без цинкового  Масса с цинковым
траверсы, м покрытия, кг покрытием, кг
У110-1 4,8 10,5 5040 5235
У110-1+5 6,3 15,5 6716 6980
У110-1+9 7,5 19,5 8222 8544
У110-1+14 9 24,5 11299 11740
У110-2 4,8 10,5 7704 8002
У110-2+5 6,3 15,5 9717 10095
У110-2+9 7,5 19,5 11391 11834
У110-2+14 9 24,5 14643 15212
У110-3 4,1 10,5 3248 3375
У110-3+5 5,6 15,5 4440 4613
У110-4 4,1 10,5 5265 5468
У110-4+5 5,6 15,5 6625 6883
УС110-3 4,8 10,5 5293 5498
УС110-5 3,5 15,5 6765 7003
УС110-6 3,5 15,5 10447 10855
УС110-7 4,8 10,5 7438 7729
УС110-7+5 6,3 15,5 9450 9819
УС110-7+9 7,5 19,5 11115 11550
УС110-7+14 9 24,5 14368 14930
УС110-8 4,8 10,5 12068 12540

Промежуточные опоры ЛЭП 110 кВ - технические характеристики

Шифр опоры База Высота до низа  Масса без цинкового  Масса с цинковым
траверсы, м покрытия, кг покрытием, кг
П110-1 2,5 19 1895 1969
П110-1+4 2,9 23 2469 2565
П110-1В 2,5 19 1922 1996
П110-1В+4 2,9 23 2485 2581
П110-2 2,5 19 2691 2796
П110-2В 2,5 19 2736 2843
П110-2В+4 2,9 23 3378 3509
П110-3В 2,8 19 2331 2421
П110-3В+4 3,2 23 2950 3065
П110-4В 2,8 19 3191 3316
П110-4В+4 3,2 23 3899 4051
П110-5В 2,8 19 2469 2565
П110-5В+4 3,2 23 3088 3208
П110-6В 2,8 19 3749 3895
П110-6В+4 3,2 23 4450 4623
ПС110-5В 2,4 15 2138 2221
ПС110-6В 2,4 15 3316 3445
ПС110-9В 2,8 19 2816 2925
ПС110-10В 2,75 19 4869 5059
ПУС110-1 3,3 19 4419 4592
ПУС110-2 3,3 19 6750 7014

Переходные опоры ЛЭП 110 кВ - технические характеристики

Шифр опоры База Высота до низа  Масса без цинкового  Масса с цинковым
траверсы, м покрытия, кг покрытием, кг
ПП110-1/37,5 6 37,5 29863 31031
ПП110-1/47,5 6,8 47,5 36281 37700
ПП110-1/57,5 8,6 57,5 45452 47230
ПП110-1/67,5 10,5 67,5 54239 56360
ПП110-2/40 7 40 39168 40700
ПП110-2/50 9,8 50 49206 51130
ПП110-2/60 10,5 60 58512 60800

Анкерно-угловые опоры ЛЭП 220 кВ - технические характеристики

Шифр опоры База Высота до низа  Масса без цинкового  Масса с цинковым
траверсы, м покрытия, кг покрытием, кг
У220-1 5,2 10,5 8609 8945
У220-1+5 6,7 15,5 11078 11510
У220-1+9 7,9 19,5 12587 13078
У220-1+14 9,4 24,5 16563 17209
У220-2 5,2 10,5 14398 14981
У220-2+5 6,7 15,5 17603 18290
У220-2+9 7,9 19,5 19486 20245
У220-2+14 9,4 24,5 23383 24695
У220-2Т 5,2 10,5 14932 15493
У220-3 5,2 10,5 7247 7530
У220-3+5 6,7 15,5 9720 10099
У220-3+9 7,9 19,5 11241 11680
У220-3+14 9,4 24,5 15247 15840
У220-7 5,2 10,5 6454 6706
У220-10 5,2 10,5 11283 11723
У220-10Т 5,2 10,5 11712 12169
У220-11 5,2 10,5 6200 6442
УС220-5 4,1 15,5 10831 11253
УС220-5Т 4,1 15,5 11379 11823
УС220-6 4,1 15,5 18724 19454
УС220-6Т 4,1 15,5 19366 20140
УВ220-1 5,2 10,5 7518 7811
УВ220-1+9 7,9 19,5 10777 11198
УВ220-3 5,2 14,2 9653 10030
УВ220-3+9 7,9 23,2 13457 13990

Промежуточные металлические опоры для ЛЭП 220 - характеристики

Шифр опоры База Высота до низа  Масса без цинкового  Масса с цинковым
траверсы, м покрытия, кг покрытием, кг
П220-1 7 и 14 25,5 3669 3812
П220-1Т 7 и 14 25,5 3771 3917
П220-2 5,4 22,5 6208 6450
П220-2+5 5,97 27,5 7645 7940
П220-2Т 5,4 22,5 6327 6573
П220-2Т+5 5,97 27,5 7764 8065
П220-3 5 25,5 4698 4881
П220-3+5 5,58 30,5 5860 6088
П220-3Т 5 25,5 4876 5066
П220-3Т+5 5,58 30,5 6039 6274
П220-5 7,5 и 15,0 25,5 3429 3540
П220-5+4,5 8,7 и 17,4 30 3731 3852
П220-5-10,5 4,7 и 9,4 15 2783 2875
2П220-7 7,1 и 12,7 25,5 3877 4001
2П220-7Т 7,1 и 12,7 25,5 3578 3693
ПС220-1 5 и 10 16,5 3132 3252
ПС220-1Т 5 и 10 16,5 3234 3359
ПС220-2 4,826 17,5 5503 5717
ПС220-2Т 4,826 17,5 5624 5843
ПС220-3 4,42 20,5 4056 4214
ПС220-5 4,1 22,5 5575 5793
ПС220-5Т 4,1 22,5 5741 5965
ПС220-6 4,1 22,5 8467 8798
ПС220-6Т 4,1 22,5 8546 8880
ПС220-7 7 и 14 25,5 4247 4413
ПС220-7Т 7 и 14 25,5 4497 4672
ПУС220-1Т 4,55 22,5 7128 7406
ПУС220-2Т 4,55 22,5 10408 10815
ПВ220-1 7 и 14 25,5 3754 3900
ПВ220-5 5,9 и 5,9 25,5 6027 6260

Переходные металлические опоры для ЛЭП 220 кВ - основные характеристики

Шифр опоры База Высота до низа  Масса без цинкового  Масса с цинковым
траверсы, м покрытия, кг покрытием, кг
ПП220-1/38 7 38 33682 35000
ПП220-1/49 9,8 49 41862 43500
ПП220-1/59 10,7 59 50524 52500
ПП220-1/69 11,6 69 59666 62000
ПП220-1/79 12,5 79 72177 75000
ПП220-2/40 7 40 50043 52000
ПП220-2/50 9,8 50 59667 62000
ПП220-2/60 10,7 60 68328 71000
ПП220-2/70 12,5 78 79876 83000

Анкерно-угловые металлические опоры для ЛЭП 330 кВ - харак4теристики



Шифр опоры База Высота до низа  Масса без цинкового  Масса с цинковым
траверсы, м покрытия, кг покрытием, кг
У330-1 6,24 10,7 13145 13658
У330-1+5 7,74 15,7 16430 17070
У330-1+9 8,94 19,7 19047 19790
У330-1+14 10,44 24,7 24327 25276
У330-2 6,85 10,7 22972 23870
У330-2+5 8,35 15,7 27559 28628
У330-2+9 9,55 19,7 30799 32000
У330-2+14 11 24,7 37446 38910
У330-2Т 6,85 10,7 23873 24800
У330-2Т+5 8,35 15,7 28460 29558
У330-2Т+9 9,55 19,7 31700 32940
У330-2Т+14 11 24,7 38347 39840
У330-3 6,24 10,7 10502 10912
У330-3+5 7,74 15,7 13507 14019
У330-3+9 8,95 19,7 16371 17011
У330-3+14 10,45 24,7 21557 22397
УС330-2 9,55 19,7 31006 32210
УС330-2Т 9,55 19,7 31827 33070

Материалы для изготовления опор ЛЭП

По материалу, используемому при изготовлении, опоры ЛЭП делятся на:

  • металлические;
  • железобетонные;
  • деревянные;
  • композитные.
  1. Для производства металлических опор берется особый сорт стали, поверхность которого требуется периодически красить или раз в 15 лет покрывать цинком. Это предотвратит процесс ржавления и окисления. Металлические опоры могут быть решетчатыми, многогранными (закрытого или открытого профиля с разными формами сечения), изготовленными из стальных труб.
  2. При производстве железобетонных опор применяется армированный металлом бетон. Такие опоры не поразит коррозия, да и различные химические реагенты им не страшны. Однако повредиться они могут механически: бетон имеет особенность трескаться, откалываться и крошиться.
  3. Деревянные опоры из круглых бревен имеют ограничение по напряжению ЛЭП – 220/380 В. Они просты в изготовлении и малозатратны, однако древесина гниет и требует обработки антисептиками.
  4. Композитные опоры распространены в развитых странах, а в России находятся пока в экспериментальной эксплуатации. Этот тип опор выдержит даже самые суровые климатические условия, так что установить их можно в любой местности.

Как защитить металлические опоры ЛЭП

Как уже упоминалось, опоры линий электропередач, изготавливаемые из стали, требуют дополнительной защиты.

На сегодняшний день самым надежным ее способом признано холодное цинкование. На металл наносится любой лакокрасочный материал с добавлением цинкового порошка.

В отличие от других методов, холодное цинкование можно осуществлять прямо на месте (заводские условия не требуются). Покрытие получится устойчивым к температурным перепадам и адаптированным к суровым холодам. Данный метод может применяться к любым конструкциям, даже крупногабаритным. Немаловажно и то, что в случае возгорания поверхности пламя по ней не распространится.

опора для ЛЭП

Дополнительные материалы:

Наш завод изготавливает ростверки для опор ЛЭП согласно серии 3.407-155

Роствертки по серии 3.407-115

Ростверки свайных фундаментов из металла изготавливаются в соответствии с чертежами серии 3.407-115, вып.6. Данные изделия относятся к типовым конструкциям, которые необходимы для объединения двух или четырех свай из железобетона в единый фундамент для опоры ВЛ. Свайные фундаменты представленной серии используются для монтажа на обычных грунтах, пучинистых, водянистых и других грунтах с плохой несущей способностью. Фундамент состоит из ростверка (металл) и центрифугированных или вибрированных свай из железобетона с одним болтом.

Ростверк фундамента на двух сваях используется под:

  • свободностоящие промежуточные опоры ВЛ на двух болтах;
  • свободностоящие опоры ВЛ (промежуточно-угловые и анкерно-угловые) на четырех болтах;
  • стойки опор с оттяжками;
  • для фиксации оттяжек.

Ростверк фундамента на четырех сваях используется под:

  • промежуточные опоры ЛЭП;
  • яжелые опоры (промежуточные и анкерно-угловые);
  • стойки с оттяжками;
  • для закрепления оттяжек опор ЛЭП;
  • для монтажа спаренных фундаментов («ФП5-А-350», «ФС1-А-350», «ФС2-А-350»);
  • под тяжелые анкерно-угловые опоры.

Маркировка фундамента на сваях с ростверком 3.407-115.

  • Для примера: Р4-35-20С/24-4Т
  • Р – наличие ростверка из металла;
  • 4 – количество железобетонных свай;
  • 35 – сечение сваи (встречается 25, 35, 56);
  • 20 – высота верхней балки ростверка;
  • 4Т – крепление опоры к фундаменту выполняется с помощью четырех болтов для тяжелых анкерно-угловых опор.

Маркировка может содержать дополнительные цифры:

  • 2 – оснащение металлического ростверка двумя болтами для промежуточных опор;
  • 4 – 4 болта для анкерно-угловых и промежуточных опор;
  • 1 – наличие штыря для закрепления стоек опор с помощью оттяжек;
  • 0 – петля для фиксации оттяжек.

Ростверки двухсвайных фундаментов

роствертки двухсвайных фундаментов

Под свободностоящие промежуточные металлические опоры, закрепляемые двумя болтами
  Р2-25-16-2 800 160 101 С25
Р2-25-20-2 200 137
Р2-35-16-2 1100 160 110 С35
Р2-35-20-2 200 141
Р2-35-24-2 240 200
Р2-35-30-2 300 250
Р2-56-24-2 1700 240 221 ЦС
Р2-56-30-2 300 296
Р2-56-30-2 408

Ростверки четырехсвайных фундаментов

Ростверки четырехсвайных фундаментов


Под тяжелые промежуточные и анкерно-угловые опоры
  Р4-35-16С/20-4 1100 160 200 427 С35
Р4-35-20С/24-4 200 240 523
Р4-35-20С/24-4Т 550
Р4-35-25С/20-4 250 200 501
Р4-35-25С/24-4 240 547
Р4-35-30С/30-4Т 300 300 732
Р4-56-20С/24-4 1700 200 240 612 ЦС
Р4-56-25С/30-4 250 300 818
Р4-56-20С/30-4Т 200 838
Р4-56-30С/30-4 300 671
Р4-56-30С/25С-4 250 1044
Р4-56-30С/25С-4Т 1067
Р4-56-35С/30С-4Т 350 300 1199

Предложения нашего Завода металлоконструкций

  1. Мы выпускаем пакеты в компактном виде, удобном для транспортировки.
  2. Наши изделия более легкие, нежели железобетонные опоры, но при этом имеют высокую механическую прочность, что позволяет составлять конструкции достаточно высокие и выдерживать большие нагрузки.
  3. Наличие в нашей компании современного оборудования позволяет производить продукцию наивысшего качества, полностью удовлетворяющую требованиям нормативной документации и стандартам ГОСТ.
  4. Благодаря внедрению современных технологий  мы производим металлические опоры как двухцепные, так и многоцепные с большим числом проводов и достаточно высокие, которые удобны для монтажа даже в стесненных условиях.
  5. Производимые нами металлические опоры ВЛ и ЛЭП по способу подвески груза различаются на промежуточные и анкерные, также мы изготавливаем угловые (без них не обойтись в местах поворота трассы) и переходные опоры(если ВЛ проходят над естественными преградами или же инженерными сооружениями)
  6. Наша компания чутко отслеживает и внедряет лучшие современные технологии для полного удовлетворения Ваших идей и проектов, и в дальнейшем мы также будем прилагать все усилия по их совершенствованию.
  7. Наша энергия, знания и профессионализм нацелены на стабильное будущее нас и наших клиентов. Ведь успех нашей компании  — это успех каждого, кто связан с ней, и не в последнюю очередь наших заказчиков! Наша компания работает для Вас!

Опоры ЛЭП железобетонные

Характеристики Стоек вибрированных предварительно напряженных для опор ВЛ и ЛЭП 38кВ и от 6 до 10кВ

Наименование
Размеры L,B,H
Масса, Т
Объем м3
Загрузка шт.
СВ-95-20
9500,165,240
0,75
0,3 26
СВ-110-35 11000,165,280 1,127 0,3 18
СВ-95-30 9500,165,240
0,75
0,3 26
СВ 105-3.5 10500,200,280 1,18 0,47
СВ 110-5-А   1,1 0,45 18
СВ 110-1а,-2а   1,1 0,45
СВ 105-5   1,2 0,47
СВ 164-1-2   3,5 1,42

Деревянные опоры ЛЭП

Характеристики столбов (пропитанных) опор ЛЭП напряжением 0,4-110 кВ

Длинна (м)
Диаметр в верх. торце (мм)
Загрузка шт.
6,5
160-200 140
8,5 160-200 80

9,5


160-200 80

9,5


200-240 80
11 160-200 65
11 200-240 65
