Резервуары горизонтальные

Наземные горизонтальные резервуары чаще всего располагаются на двух опорах седловидного или стоечного типа. В первом случае угол обхвата может составлять от 600 до 1200.

Стальные горизонтальные резервуары имеют следующие структурные элементы: горизонтальный резервуар для воды

  1. промежуточные кольца жесткости;
  2. два днища;
  3. опорные диафрагмы;
  4. корпус (стенки);
  5. опоры.

Конструктивные особенности стальных горизонтальных резервуаров

Стенка данного изделия обычно формируется из нескольких обечаек, которые производятся из стали полистовым или рулонным методом. Указанные компоненты свариваются друг с другом посредством стыковых швов, а монтажные соединения – внахлест.

Для придания стенкам РГС особой жесткости применяются опорные и промежуточные кольца с дополнительной диафрагмой, которая чаще всего имеет треугольную форму.

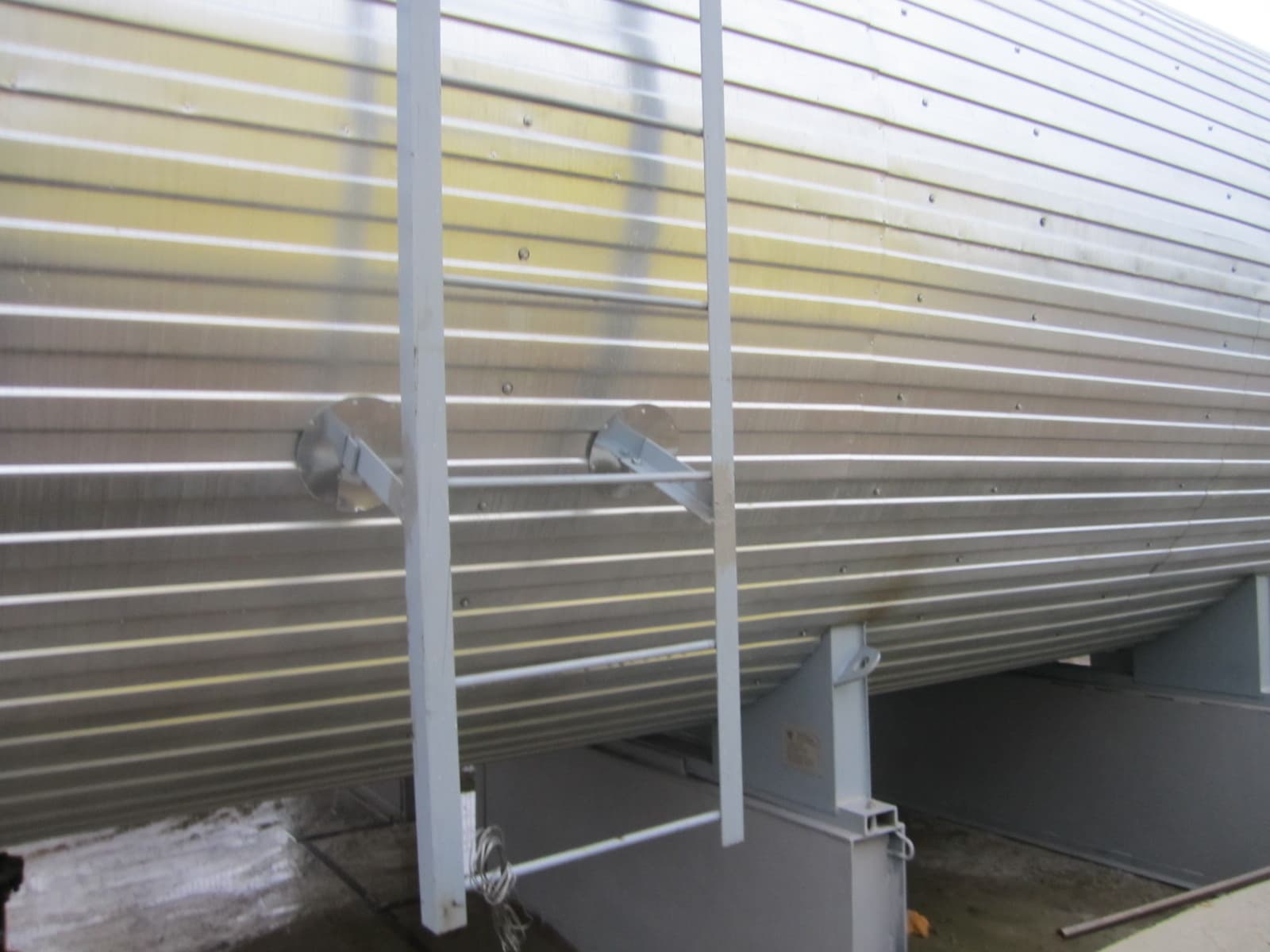

емкость с лесенкой

Конструкция горизонтальных резервуаров может различаться в зависимости от показателей избыточного давления, что предопределяет особое строение днища. Так, при значении в 40 кПа оно изготавливается плоским, а при 70 кПа – коническим.

Для придания емкости необходимой жёсткости при установке и перевозке подзем

ных резервуаров, а также организации восприятия вакуума и нагрузки ветра стенки изделия усиливаются при помощи дополнительных колец.

Их толщина обычно составляет 4-5 мм, а выбор ее толщины обуславливается объёмом подземного резервуара и уровня давления. Радиус сечения равняется 1,0-1,62 м.

По желанию клиентов емкости могут комплектоваться следующими аксессуарами:

  • предохранительные и дыхательные клапаны;

    резервуар для жидкости

  • световые и замерные люки;
  • хлопушки;
  • люки-лазы;
  • устройствами контроля и т.д.

Корпус РГС комплектуется целым рядом компонентов:

  • горловина с лазом;
  • наружная лестница;
  • штуцеры для вентиляции, загрузки и забора;
  • крышка для чистки, осмотра и ремонта;
  • заземление.

Резервуары горизонтальные стальные для воды

Данные емкости для хранения воды и нефтепродуктов имеют объем 10-100 м3 . Они изготавливаются из углеродистой и нержавеющей стали. Подземные резервуары бывают одно- и двустенными. Кроме того, в их составе может быть от одной до трех секций.

Резервуары РГС. Назначение.

Указанные изделия применяются в следующих случаях:

  1. хранение светлых и темных ГСМ, плотность которых составляет до 10 кн/м3 (1 тс/м3) при внутреннем давлении газа 0,4 кгс/см2 (для ёмкостей с плоским днищем) и 0,7 кгс/см2 (для ёмкостей с коническим днищем) и вакууме 0,01 кгс/см2;
  2. хранение воды в резервуарах с обеспечением внутренней защиты от коррозионных процессов. Диапазон эксплуатационных температурных показателей составляет от -600 до +350.

Характеристики резервуаров РГС

Характеристики РГС-3 РГС-5 РГС-10 РГС-25 РГС-50 РГС-75 РГС-100
Рабочий продукт жидкости с плотностью не более 1300 кг/м3, рабочая температура продукта от -65ºС до +90ºС
Номинальный объем, м3 3 5 10 25 50 75 100
Способ размещения наземный, подземный
Конструктивные исполнения одностенный, двустенные, с подогревом/без подогрева, однокамерные/многокамерные, с теплоизоляцией/без теплоизоляции
Рабочее давление, МПа 0,01-0,07
Температура эксплуатации, ºС -40...+90
Тип днищ плоские, конические
Установленный срок службы, лет 10

Размеры резервуаров РГСН/РГСП

По способу размещения (наземный,

подземный)

РГСН-3,

РГСП-3

РГСН-5,

РГСП-5

РГСН-10,

РГСП-10

РГСН-25,

РГСП-25

РГСН-50,

РГСП-50

РГСН-75,

РГСП-75

РГСН-100,

РГСП-100

Диаметр D, мм 1400 1600 2200 2760 2760 3000 3000
Длина L, мм 2550 2785 3335 4990/4850 10100/9500 10100/9500 14400/14030
Высота Н, мм 2885 2835 3685 4330/4450 5000 4680/4500 4485/4320
Расстояние между опорами, мм 1960 2410 2750 4150 4500 4500 5100
Длина цилиндрической части, мм 1980 2500 2840 4280 9000 9000 13500
Толщина корпуса, мм 04.июн 04.авг 04.авг 04.авг 04.авг 06.дек 06.дек
Высота при транспортировке, мм 1955 2050 2650 3400 3400 3650 3650
Масса, кг 1400 1540 2520 4560/4340 6460/5880 7920/7640 10300/11900

Виды резервуаров горизонтальных подземных:

  1. одно- и двустенные;
  2. с наличием теплоизоляции или подогревателя;
  3. одно-, двух- и трехсекционные;
  4. имеющие плоское или коническое днище.

Указанные стальные резервуары могут  оснащаться:

  • патрубками;
  • колодцами и горловинами;
  • лестницами с обслуживающей площадкой и т.д.

При производстве подземных стальных резервуаров применяется металл Ст3, который полностью соответствует требованиям ГОСТа.

Завод металлоконструкций "Северозапад" изготавливает большое количество подобных изделий согласно пожеланиям заказчиков.
