Подвески ГОСТ 16127-70

Прайс цен на Подвески трубопроводов

ГОСТ 16127-70

Цена на подвески ПГ и ПМ для горизонтальных трубопроводов

Шифр подвески трубопровода Наружный диаметр трубопровода Ду Нагрузка Рmax a d l I1 l2 l3 H, не менее Масса, кг Стоимость за ед., руб.
ПГ - 32 32 50 26 10 38 100 230 480 0.9 169,00
ПМ - 32 32 50 26 10 38 445 48 20 630 1.2 243,00
ПГ - 38 38 80 26 10 50 100 230 480 0.9 169,00
ПМ - 38 38 80 26 10 50 445 48 20 630 1.3 272,00
ПГ - 45 45 100 26 10 45 100 230 500 0.9 169,00
ПМ - 45 45 100 26 10 45 445 48 20 630 1.3 272,00
ПГ - 57 57 200 26 10 52 100 230 500 1.0 187,00
ПМ - 57 57 200 26 10 52 445 48 20 630 1.5 309,00
ПГ - 76 76 250 26 10 60 100 230 500 1.1 281,00
ПМ - 76 76 250 26 10 60 445 48 20 650 1.5 412,00
ПГ - 89 89 400 34 12 67 104 336 620 1.5 300,00
ПМ - 89 89 400 34 12 67 490 52 24 660 2.0 430,00
ПГ - 108 108-114 400 34 12 80 104 336 640 1.6 543,00
ПМ - 108 108-114 400 34 12 80 490 52 24 740 2.1 842,00
ПГ - 133 133 900 43 16 90 130 344 680 2.9 589,00
ПМ - 133 133 900 43 16 90 580 70 30 760 4.3 926,00
ПГ - 159 159 1 100 43 16 108 130 344 690 3.3 589,00
ПМ - 159 159 1 100 43 16 108 580 70 30 850 4.7 926,00
ПГ - 194 194 1 800 51 20 130 156 412 800 5.9 1 047,00
ПМ - 194 194 1 800 51 20 130 650 91 36 940 8.2 1 533,00
ПГ - 219 219 2 000 51 20 140 156 412 800 6.0 1 066,00
ПМ - 219 219 2 000 51 20 140 650 91 36 950 8.3 1 552,00
ПГ - 273 273 1 500 43 16 170 150 344 770 5.3 944,00
ПМ - 273 273 1 500 43 16 170 600 70 30 960 7.9 1 477,00
ПГ - 273 273 2 400 51 20 180 166 412 870 8.4 1 412,00
ПМ - 273 273 2 400 51 20 180 660 91 36 1010 10.8 2 019,00
ПГ - 325 325 1 800 51 20 195 166 412 880 7.8 1 309,00
ПМ - 325 325 1 800 51 20 195 650 91 36 1 020 10.1 1 888,00
ПГ - 325 325 3 400 62 24 205 184 484 980 15.9 2 673,00
ПМ - 325 325 3 400 62 24 205 740 98 44 1 100 19.3 3 515,00
ПГ - 377 377 2 400 51 20 230 166 412 910 9.3 1 571,00
ПМ - 377 377 2 400 51 20 230 660 91 36 1 050 11.7 2 131,00
ПГ - 377 377 3 400 62 24 230 184 484 1 000 16.7 2 795,00
ПМ - 377 426 3 400 62 24 230 740 98 44 1 120 20.1 3 664,00
ПГ - 426 426 2 400 51 20 260 166 412 940 9.8 1 655,00
ПМ - 426 426 2 400 51 20 260 660 91 36 1 080 12.1 2 206,00
ПГ - 426 426 3 400 62 24 260 184 484 1 030 17.7 2 898,00
ПМ - 426 426 3 400 62 24 260 740 98 44 1 150 21.1 3 729,00
ПГ - 480 480 3 400 62 24 285 184 484 1 100 18.7 3 057,00
ПМ - 480 480 3 400 62 24 285 740 98 44 1 210 22.1 3 851,00
ПГ - 480 480 4 500 71 27 290 208 520 1 190 21.4 3 496,00
ПМ - 480 480 4 500 71 27 290 830 109 49 1 250 25.2 4 113,00
ПГ - 530 530 3 400 62 24 310 184 484 1 100 19.8 3 234,00
ПМ - 530 530 3 400 62 24 310 740 98 44 1 210 25.2 4 113,00
ПГ - 530 530 5 500 77 30 320 215 530 1 200 32.6 5 178,00
ПМ - 530 530 5 500 77 30 320 890 115 45 1 400 38.1 6 057,00

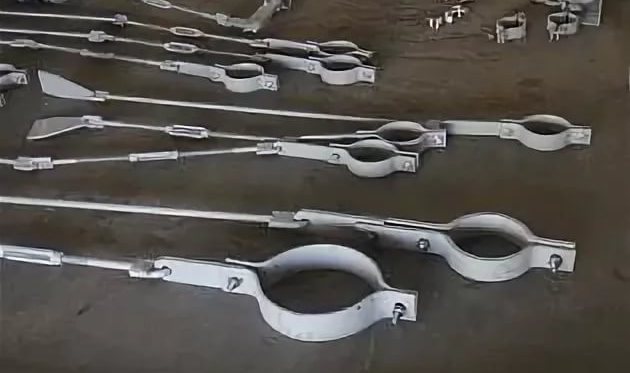

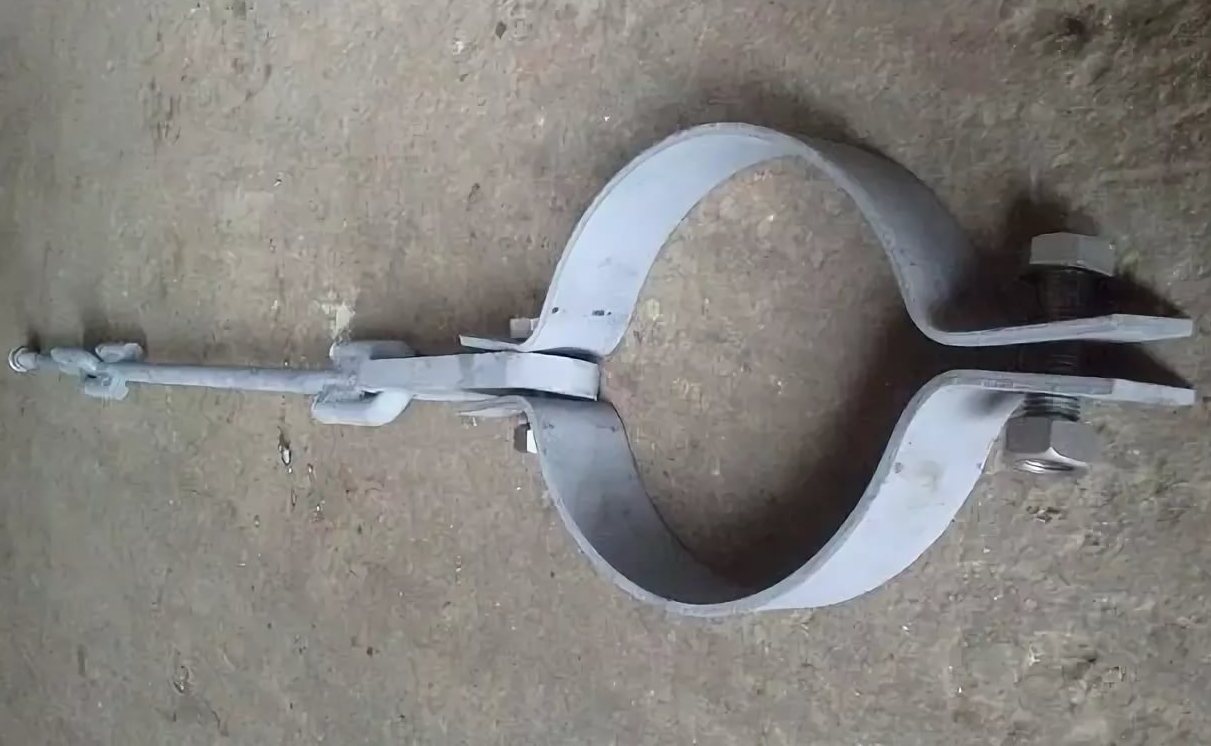

Подвески трубопроводов ГОСТ16127-70 Чертеж опоры трубопроводов ГОСТ16127-70

ГОСТ 16127-78.  Подвески ПГ2у и ПМ2у для горизонтальных трубопроводов

Шифр подвески трубопровода Наружный диаметр трубопровода Ду Нагрузка Рmax Аmax H, не менее a d l I1 l2 Масса, кг Стоимость за ед., руб.
ПГ2у-108 108-114 400 250 530 26 10 56 230 2.7 458,00
ПМ2у-108 108-114 400 250 600 26 10 400 48 20 3.6 645,00
ПГ2у-133 133 500 500 550 26 10 56 230 3.1 524,00
ПМ2у-133 133 500 500 620 26 10 400 48 20 4.0 711,00
ПГ2у-159 159 600 350 550 34 12 70 336 4.2 700,00
ПМ2у-159 159 600 350 670 34 12 160 52 24 5.1 645,00
ПГ2у-194 194 900 400 550 34 12 70 336 4.5 758,00
ПМ2у-194 194 900 400 670 34 12 460 52 24 5.4 963,00
ПГ2у-219 219 1 500 400 550 43 16 87 344 6.7 1 122,00
ПМ2у-219 219 1 500 400 720 43 16 540 70 30 9.5 1 599,00
ПГ2у-273 273 1 800 450 550 43 16 87 344 8.8 1 440,00
ПМ2у-273 273 1 800 450 720 43 16 510 70 30 11.6 1 944,00
ПГ2у-32б 325 2 400 500 550 43 16 87 344 9.2 1 505,00
ПМ2у325 325 2 400 500 790 43 16 540 70 30 12.0 2 019,00
ЛГ2у-377 377 2 400 600 550 43 16 87 344 12.8 2 094,00
ПМ2у-377 377 2 400 600 790 43 16 540 70 30 13.6 2 281,00
ПГ2у-426 426 3 000 650 550 43 16 87 344 13.5 2 141,00
ПМ2у-426 426 3 000 650 790 43 16 540 70 30 16.3 2 589,00
ПГ2у-480 480 4 000 700 640 51 20 103 412 17.9 2 776,00
ПМ2у-480 480 4 000 700 850 51 20 600 91 36 29.0 4 281,00
ПГ2у-530 530 6 000 700 900 62 24 126 484 23.8 3 402,00
ПM2у-530 530 6 000 700 1050 62 24 585 98 44 35.4 5 281,00

ГОСТ 16127-78. Подвески ПМ2ш и ПГ2ш для горизонтальных трубопроводов

<
Шифр подвески трубопровода Наружный диаметр трубопровода Ду Нагрузка Рmax Аmax H, не менее a d l I1 l2 Масса, кг Стоимость за ед., руб.
ПГ2ш-108 108 – 114 750 450 530 34 12 76 336 - 8.0 1 346,00
ПМ2ш-108 108 – 114 750 450 600 34 12 465 52 24 8.9 1 571,00
ПГ2ш-133 133 900 500 550 48 16 93 344 - 10.7 1 795,00
ПМ2ш-133 133 900 500 620 48 16 550 70 30 13.5 2 328,00
ПГ2ш-159 159 1 300
