Переходы ОСТ 34-42-664-84

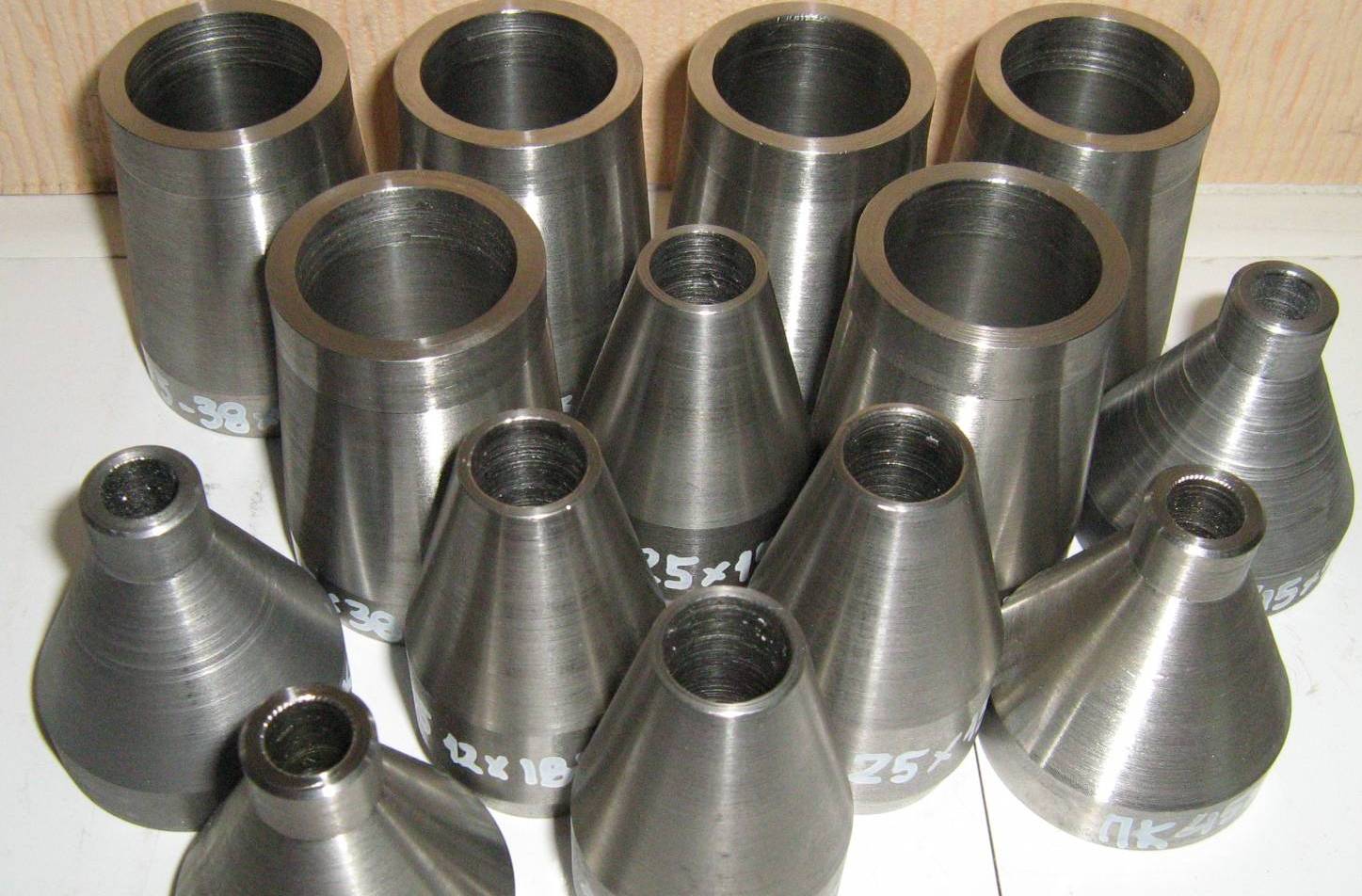

Фото переходаОСТ 34-42-664-84

Данный стандарт распространяется на переходы точеные из углеродистой стали для трубопроводов атомных электростанций и соответствует требованиям «Правил АЭС».

Точеные переходы по ОСТ 34.42-664-84 используются на трубопроводах, на которые распространяются «Правила пара и горячей воды» и СНиПIII-31-78 и контроль сварных швов которых производится по ПК1514-72.

Чертеж перехода ОСТ 34-42-664-84

Чертеж перехода ОСТ 34.42.664-84



Характеристики переходов ОСТ 34.42-664-84

Наименование

Условный проход DY x dY

D, мм.

DP, мм.

DP1, мм.

L, мм.

Масса, кг.

Переход точеный ОСТ 34.42-664-84 15x10 ст.2015x10201511500,1
Переход точеный ОСТ 34.42-664-84 20x10 ст.2020x102822110,2
Переход точеный ОСТ 34.42-664-84 20x15 ст.2020x15150,19
Переход точеный ОСТ 34.42-664-84 25x10 ст.2025x103629110,22
Переход точеный ОСТ 34.42-664-84 25x15 ст.2025x15150,24
Переход точеный ОСТ 34.42-664-84 25x20 ст.2025x20220,22
Переход точеный ОСТ 34.42-664-84 32x10 ст.2032x104035110,2
Переход точеный ОСТ 34.42-664-84 32x15 ст.2032x15150,23
Переход точеный ОСТ 34.42-664-84 32x20 ст.2032x20220,28
Переход точеный ОСТ 34.42-664-84 32x25 ст.2032x25290,29
