Порталы по серии 3.407.9

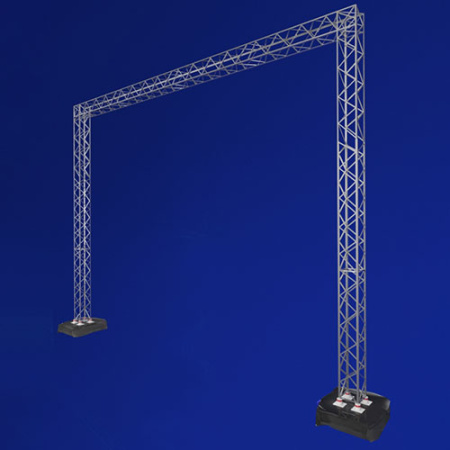

 Порталы ОРУ  по серии 3.407.9 представляют собой мощные распределяющие конструкции, работающие с ошинковкой, напряжение которой составляет от 35 кВ до 500 кВ.

Разновидности порталов серии 3.407.9

Установки служат опорами п-образного типа, несущими проводку ячейковой, шинной, трансформаторной, перемычечной ошинковки.

Соответственно выделяют четыре типа порталов по серии 3.407.9.

Особенности металлоконструкций порталов ОРУ

Количество опорных систем

Установка большинства порталов предусматривает 1 или 2 пары стоек, как правило все шинные. Но конструкции некоторых ячейковых порталов, ориентированы на большие весовые нагрузки, могут иметь дополнительную пару подножников.

Шинный портал                   Ячейковый портал                Перемычечный портал           Трансформаторный портал

Шинный протал 1ПС-220Ш1 Портал 3ПС-220Я1...3 Портал 7 ПС-330 П3, П4 Портал 10ПС-330 Т1

Таблица 1 — Портал шинный ПС-220 Ш1

Марка порталаСтальные элементы порталаКоличество, шт.Масса единицы, кгМасса всего, кг
ПС-220 Ш1Стойка ТС-152380760
ПС-220 Ш1Стойка ТС-162286572
ПС-220 Ш1Траверса ТС-251861861
ПС-220 Ш1Итого:2193


Таблица 2 — Портал шинный ПС-220 Ш2

Марка порталаСтальные элементы порталаКоличество, шт.Масса единицы, кгМасса всего, кг
ПС-220 Ш2Стойка ТС-142301602
ПС-220 Ш2Стойка ТС-3326101220
ПС-220 Ш2Траверса ТС-251861861
ПС-220 Ш2Итого:2683


Таблица 3 — Портал шинный ПС-330 Ш1

Марка порталаСтальные элементы порталаКоличество, шт.Масса единицы, кгМасса всего, кг
ПС-330 Ш1Стойка П-91212312462
ПС-330 Ш1Траверса П-90122252225
ПС-330 Ш1Крепежный элемент П-97420,883,2
ПС-330 Ш1Болт П-34428
ПС-330 Ш1Шайба П-35414
ПС-330 Ш1Экран П-701127127
ПС-330 Ш1Крепежный элемент П-10015,85,8
ПС-330 Ш1Крепежный элемент П-10115,85,8
ПС-330 Ш1Крепежный элемент П-102119,119,1
ПС-330 Ш1Крепежный элемент П-103119,119,1
ПС-330 Ш1Крепежный элемент П-104118,918,9
ПС-330 Ш1Крепежный элемент П-105213,226,4
ПС-330 Ш1Итого:5004,3


Таблица 4 — Портал ячейковый ПС-220 Я1, ПС-220 Я2, ПС-220 Я3

Марка порталаСтальные элементы порталаКоличество, шт.Масса единицы, кгМасса всего, кг
ПС-220 Я1Стойка ТС-282436872
ПС-220 Я1Стойка ТС-27214682936
ПС-220 Я1Траверса ТС-261999999
ПС-220 Я1Итого:4807
ПС-220 Я2Стойка ТС-282436872
ПС-220 Я2Стойка ТС-27214682936
ПС-220 Я2Траверса ТС-261999999
ПС-220 Я2Доборный элемент ТС-3015151
ПС-220 Я2Тросостойка ТС-291166166
ПС-220 Я2Молниеотвод ТС-221102102
ПС-220 Я2Итого:5126
ПС-220 Я3Стойка ТС-282436872
ПС-220 Я3Стойка ТС-27214682936
ПС-220 Я3Траверса ТС-261999999
ПС-220 Я3Доборный элемент ТС-30251102
ПС-220 Я3Тросостойка ТС-292166332
ПС-220 Я3Молниеотвод ТС-221102102
ПС-220 Я3Итого:5343


Таблица 5 — Портал ячейковый ПС-330 Я1

Марка порталаСтальные элементы порталаКоличество, шт.Масса единицы, кгМасса всего, кг
ПС-330 Я1Стойка П-9325961192
ПС-330 Я1Стойка П-92214922984
ПС-330 Я1Траверса П-90122252225
ПС-330 Я1Доборный элемент П-951113,2113,2
ПС-330 Я1Крепежный элемент П-97420,883,2
ПС-330 Я1Тросостойка П-941344344
ПС-330 Я1Молниеотвод П-131102102
ПС-330 Я1Болт П-34428
ПС-330 Я1Шайба П-35414
ПС-330 Я1Крепежный элемент П-96432,1128,4
ПС-330 Я1Крепежный элемент П-774624
ПС-330 Я1Крепежный элемент П-99110,710,7
ПС-330 Я1Крепежный элемент П-10626,813,6
ПС-330 Я1Крепежный элемент П-10727,414,8
ПС-330 Я1Крепежный элемент П-10827,915,8
ПС-330 Я1Крепежный элемент П-12423,77,4
ПС-330 Я1Крепежный элемент П-12582,620,8
ПС-330 Я1Итого:7290,9


Таблица 6 — Портал трансформаторный ПС-330 Т1

Марка порталаСтальные элементы порталаКоличество, шт.Масса единицы, кгМасса всего, кг
ПС-330 Т1Стойка П-9325961192
ПС-330 Т1Стойка П-92214922984
ПС-330 Т1Траверса П-90122252225
ПС-330 Т1Доборный элемент П-951113,2113,2
ПС-330 Т1Тросостойка П-941344344
ПС-330 Т1Молниеотвод П-131102102
ПС-330 Т1Крепежный элемент П-97420,883,2
ПС-330 Т1Болт П-34428
ПС-330 Т1Шайба П-35414
ПС-330 Т1Крепежный элемент П-96432,1128,4
ПС-330 Т1Крепежный элемент П-99110,710,7
ПС-330 Т1Крепежный элемент П-10827,915,8
ПС-330 Т1Крепежный элемент П-1092612
ПС-330 Т1Крепежный элемент П-11428,617,2
ПС-330 Т1Крепежный элемент П-11528,617,2
ПС-330 Т1Крепежный элемент П-11646,526
ПС-330 Т1Крепежный элемент П-12582,620,8
ПС-330 Т1Крепежный элемент П-12423,77,4
ПС-330 Т1Итого:7307,3


Таблица 7 — Портал перемычечный ПС-330 П1, ПС-330 П2

Марка порталаСтальные элементы порталаКоличество, шт.Масса единицы, кгМасса всего, кг
ПС-330 П1Стойка П-9325961192
ПС-330 П1Стойка П-92214922984
ПС-330 П1Траверса П-90122252225
ПС-330 П1Доборный элемент П-951113,2113,2
ПС-330 П1Тросостойка П-941344344
ПС-330 П1Молниеотвод П-131102102
ПС-330 П1Крепежный элемент П-97420,883,2
ПС-330 П1Болт П-34428
ПС-330 П1Шайба П-35414
ПС-330 П1Крепежный элемент П-96432,1128,4
ПС-330 П1Крепежный элемент П-99110,710,7
ПС-330 П1Крепежный элемент П-774624
ПС-330 П1Крепежный элемент П-98316,248,6
ПС-330 П1Крепежный элемент П-10626,813,6
ПС-330 П1Крепежный элемент П-10727,414,8
ПС-330 П1Крепежный элемент П-10827,915,8
ПС-330 П1Крепежный элемент П-12423,77,4
ПС-330 П1Крепежный элемент П-12582,620,8
ПС-330 П1Итого:7339,5
ПС-330 П2Стойка П-9325961192
ПС-330 П2Стойка П-92214922984
ПС-330 П2Траверса П-90122252225
ПС-330 П2Крепежный элемент П-97420,883,2
ПС-330 П2Болт П-34428
ПС-330 П2Шайба П-35414
ПС-330 П2Крепежный элемент П-96432,1128,4
ПС-330 П2Крепежный элемент П-774624
ПС-330 П2Крепежный элемент П-98316,248,6
ПС-330 П2Крепежный элемент П-10626,813,6
ПС-330 П2Крепежный элемент П-10727,414,8
ПС-330 П2Крепежный элемент П-10827,915,8
ПС-330 П2Крепежный элемент П-12423,77,4
ПС-330 П2Крепежный элемент П-12582,620,8
ПС-330 П2Итого:6769,6

Комплектация оборудования

Все типы порталов имеют широкобазные стойки решетчатого типа из прочного углового металлопроката (за исключением некоторых моделей ячейковых, которые исполнены в узкобазном варианте). Траверсы представлены в виде листового проката и швеллера, в шинных порталах отличаются наличием консольных участков.

Тип крепления элементов конструкций

Для ячейковых порталов используют комбинированный метод, который заключается в сваривании нижних ярусов и болтовых соединениях верхних. В шинных установках применяют исключительно сварочную обработку.

Трансформаторные порталы и перемычечные монтируются с использованием болтовых механизмов. В зависимости от характера опор, веса самих порталов и предполагаемых нагрузок на них определяется количество необходимых фундаментов, число которых может быть 1-6.

Порталы по серии 3.407.9 выполнены из высокопрочной стали, имеют качественное антикоррозийное покрытие: чаще всего оцинкование (холодное, горячее, термодиффузионное) или грунтование.

Установки предназначены для монтирования на участках открытого типа, поэтому проектом предусматривается учет факторов окружающей среды.

Среди преимуществ конструкций этого типа можно выделить следующие:

  1. ориентация на климатические особенности разных зон: для северных и южных широт нижняя грань допустимой температуры составляет -55°С и -40°С соответственно;
  2. расчет на нагрузку ледяной корки – порталы для зон с нормальными климатическими условиями не могут быть установлены в северных регионах;
  3. стойкость к давлению потока воздуха – сильный ветер на открытой местности не нарушит работу станции.

На заводе металлоконструкций "Северозапад" можно заказать порталы ОРУ всех типов. Также мы занимаемся изготовлением установок по индивидуальным заказам.
