Установка опор освещения актуальна в населенных пунктах, парках, зонах общего пользования, на производственных и коммерческих объектах. Монтаж во многих случаях осуществляется с заливкой бетонного фундамента. Для надежной фиксации столба освещения используются металлические закладные детали, к которым крепится опора.
В каких грунтах возможна установка опор освещения
Монтаж осветительных опор в большинстве случаев выполняется партиями по несколько десятков или сотен штук. Соответственно, на пути прохождения трассы освещения могут попадаться разные типы грунта. Установка столбов возможна в следующих случаях:
- Если на участке каменистая почва, то опора после установки на фундаментном основании и надежной фиксации к закладной детали будет держаться наиболее прочно и надежно.
- При установке на песчаную почву рекомендуется перед заливкой фундамента делать в котловане гравийную подсыпку с целью избежать проседания и усадки почвы.
- Если монтаж приходится делать в глинистый грунт, то установка закладных элементов осуществляется после отмостки и организации гидроизоляционного слоя.
Соблюдение технологии монтажа обеспечивает необходимый запас прочности и надежности конструкции. Принятые меры защиты помогают избежать деформаций и просадок почвы, способных привести к наклонам опоры и потере равновесия.
Варианты закладных элементов для опор

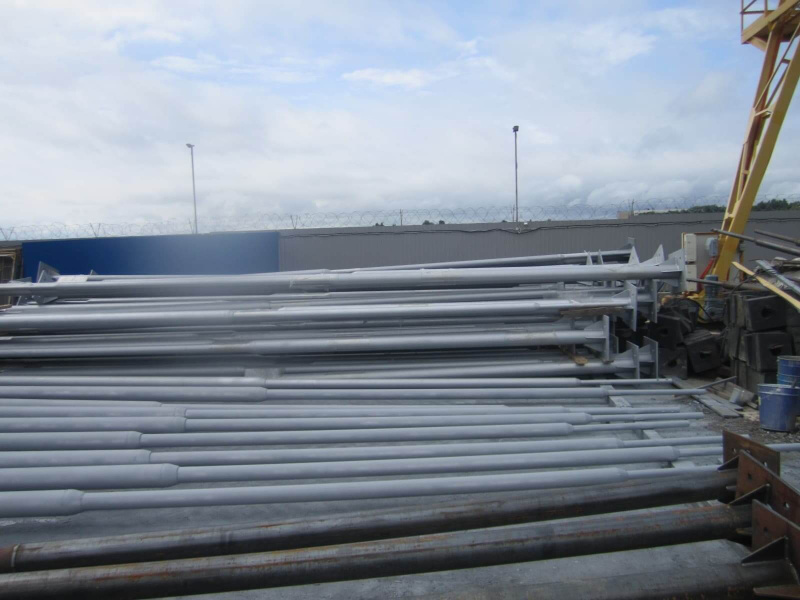

В зависимости от имеющихся условий и технического задания для организации системы освещения могут использоваться прямостоечные и фланцевые опоры. Изделия первого типа монтируются напрямую в котлован и заливаются бетонным раствором. Их демонтаж исключен.
Опоры фланцевого типа предполагают установку с креплением на закладную деталь фундамента, заранее забетонированную. Фиксация столба осуществляется с помощью метизов. При необходимости можно всегда демонтировать изделие для ремонта или замены. По конструктивному исполнению закладные элементы делятся на трубчатые и анкерные.
Монтаж закладных трубчатого типа осуществляется на сложных грунтах или при наличии мешающих коммуникаций. Конструктивно такие детали представляют собой металлическую трубу с одним сварным швов и делятся на три вида:
- Прямые трубчатые детали выглядят как труба, к одной стороне которой приварен фланец. Величина закладной и размеры фундамента определяются нагрузкой от опоры.
- Консольные закладные также представляют собой фланцевые элементы со смещением горизонтальной части. Такие детали используются при необходимости обойти инженерные коммуникации.
- Выносные конструкции имеют Г-образную форму. Их монтаж актуален в местах, где невозможно смонтировать фундамент непосредственно под опорой или с небольшим смещением.
Анкерные детали существенно отличаются от фланцевых. Визуально закладная представляет собой несколько вертикально направленных шпилек, соединенных между собой в верхней и нижней частях металлическими кольцами или кондукторами. Максимальная высота таких элементов может достигать 1,8 метра, зависит от массы опоры и допустимой нагрузки.
Как осуществляется монтаж трубчатых закладных
Установка закладных элементов вне зависимости от их типа и формы должна начинаться с расчистки территории для проведения работ и разметки мест монтажа. Также потребуется изучить трассы, по которым проходят коммуникации, и выбрать закладные подходящего типа.
В зависимости от типа и планируемой массы опоры подготавливается скважина для заливки фундамента. Для этих целей используется профессиональное буровое оборудование. Минимально допустимая глубина котлована должна быть 1 метр, диаметр скважины не менее чем на 0,1 метра должен превышать размер опоры.
Порядок монтажа закладных трубчатого типа следующий:
- Деталь устанавливается и закрепляется в подготовленном котловане. При наличии подземного электрического кабеля производится его вынос выше фланца.
- Выполняется выравнивание закладного элемента по горизонтали. Фиксировать плоскость фланца можно разными материалами, в том числе клиновыми распорками из древесины. Отклонение от горизонтали не должно превышать 1:50.
- После установки металлической детали производится заливка скважины бетонным раствором до уровня поверхности грунта. Не допускается оставление воздушных полостей.
- Обязательно выполняется выравнивание горизонтальной поверхности бетона для проведения последующих работ.
- Следующий этап – обработка застывшего раствора гидроизоляционным слоем битума, что позволяет продлить срок эксплуатации всей конструкции.
- Мачта освещения устанавливается на закладную и крепится к ней последовательно с помощью входящих в комплектацию метизов.
После завершения работ проверяется надежность крепления опоры к закладной. Если дефектов не выявлено, то осуществляется подключение осветительных элементов к сети электропитания.
Как осуществляется монтаж анкерных закладных
Установка деталей анкерного типа также начинается с очистки и разметки территории, подготовки скважины или котлована. Желательно сразу пробурить все скважины и далее заниматься монтажом закладных. Порядок работ следующий:
- В подготовленную скважину опускается анкерная закладная, подземный кабель питания выводится выше изделия, проводится между шпилек.
- Котлован заливается бетонным раствором, при этом над поверхностью должны выступать верхние части всех шпилек.
- После набора прочности бетонным раствором опора опускается фланцем на шпильки. Выставляется горизонтальный уровень на всех нижних опорных гайках.
- После установки дополнительных шайб производится последовательно закручивание гаек на каждой шпильке. В результате фланец опоры плотно прижимается к основанию.
- Обязательно проводится проверка вертикальности установки опоры. При помощи вращения нижних и верхних гаек выставляется отклонение столба от вертикали. Данная величина не должна превышать 0,5 градуса.
На финальном этапе проводится подключение осветительных элементов к системе питания, проверяется качество монтажа. Если соблюдаются технологии процесса установки, то опора выполняет свои функции в течение всего срока эксплуатации.
