Закладные детали – металлические изделия, предназначенные для устройства (закладки) в бетонные, железобетонные монолитные или сборные конструкции для соединения отдельных элементов ЖБИ между собой, усиления сооружения, а также для решения сопутствующих задач – крепежа деталей технологического оборудования, коммуникаций и пр. К группе закладных деталей относятся фундаментные блоки опор освещения, анкера под георешетку, стальные вставки, тупиковые упоры, детали под фундаменты и др.
Особенности и разновидности закладных деталей

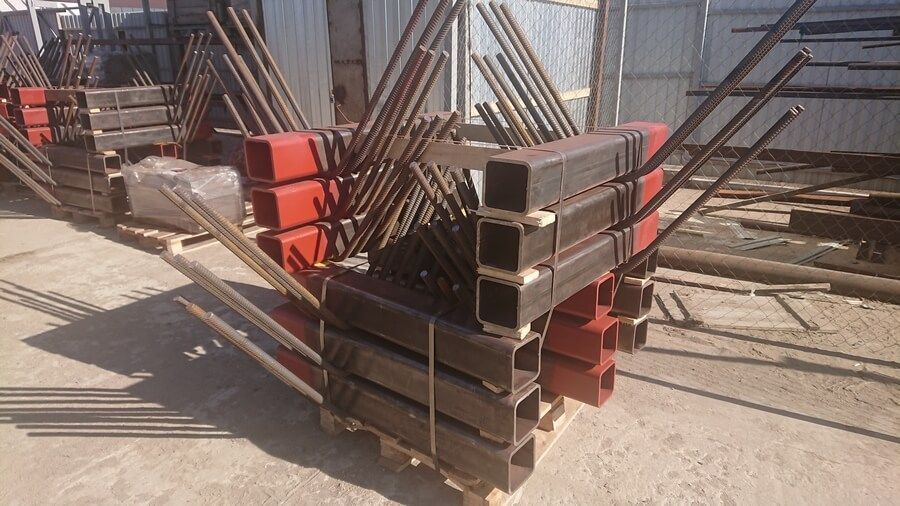

В простейшем случае закладные детали представляют собой стальные пластины с арматурой. Пластины закладываются в ЖБИ на этапе производства на заданную глубину, а арматура остается снаружи и используется для последующего соединения с другими элементами сооружений, сборных ЖБИ между собой. Это изделия серии 1.400.6-76, детали под фундамент, ЖБИ.
В зависимости от формы и конструктивных особенностей возможна следующая классификация:
- По позиции стрежней – с нормальным (перпендикулярные анкеры относительно плит), наклонным и комбинированным расположением.
- По толщине металла пластин – с жесткой, с гибкой пластиной.
- По типу анкеров – с усилением или без, с 2-мя пластинами, жесткими сдвиговыми анкерами («шпорами»), гибкими сдвиговыми анкерами.
- По способу изготовления – сварные или штампованные.

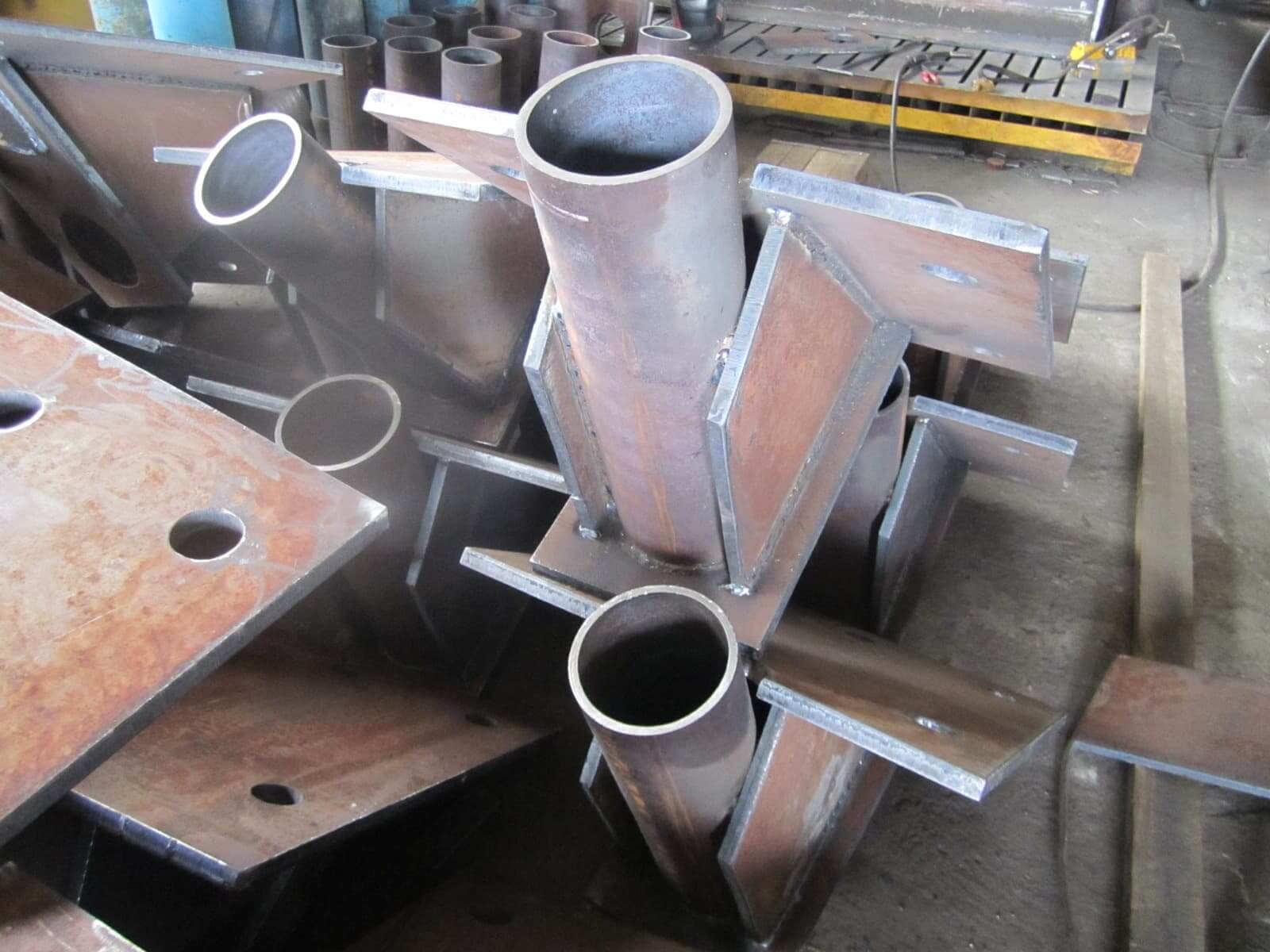

Для производства используется стальной листовой прокат и арматура, но только этими видами металлопроката изготовление не ограничивается. Детали производят из трубы, швеллера, уголка, полосы. Основными регламентирующими документами являются ГОСТ Р 57997-2017, ГОСТ 10922-2012.
Когда требуется монтаж закладных деталей?
Монтаж закладных деталей необходим в следующих случаях:
- Строительство зданий, сооружений из железобетона. Набережные, пирсы и причалы, фундаменты и сами здания, мосты, эстакады, тоннели и другие объекты, при возведении которых используются ЖБИ, монолитный бетон.
- Реконструкция зданий и инженерных сооружений, ремонт фундаментов, стен и иных элементов строений.
- Соединение железобетонных труб, лотков, шахт лифтов, смотровых, водопроводных, канализационных колодцев.

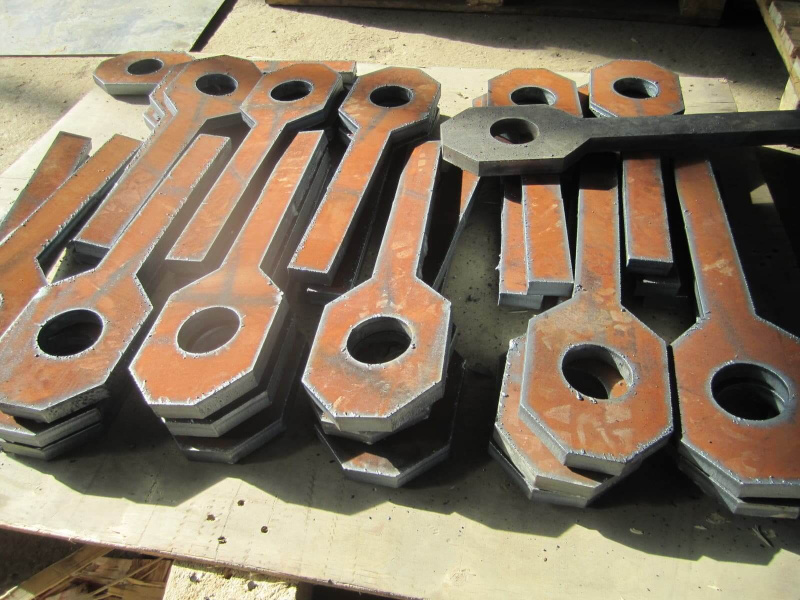

- Устройство крепежных крюков, колец для растяжек, грузоподъемных работ. Чаще всего для таких задач применяются рымы – стальные кольца с резьбой, использующиеся для крепления к агрегатам, узлам машин. В итоге получаются простые и надежные грузозахватные средства, которые допускается использовать при проведении такелажных работ.
Что следует учесть при монтаже закладных деталей?
Детали называются закладными, поскольку частично закладываются в бетонные конструкции и изделия на стадии производства. Оставшаяся на поверхности бетонного изделия, фундамента, плиты арматура позволяет надежно закрепить требуемые элементы.
Выделяют два способа монтажа закладных деталей:
- Сквозная установка. Подходит, когда имеется доступ к бетонной конструкции со всех сторон, а толщина изделия допускает сквозное сверление. В таком случае анкер устанавливается в отверстие, после чего соединяется с пластиной посредством контактной сварки.
- Слепая установка. Применяется в случаях, когда отверстие в бетонных, ж/б конструкциях, изделиях можно сделать только с одной стороны. Используются закладные с одной пластиной.
Слепая установка, в свою очередь, может быть:
- заливной;
- анкерной.
При заливной установке в проделанное в бетоне отверстие заливается цементная смесь и фиксируется стержень. В случае анкерной установки применяется труба и стержень с резьбой, которые вставляются в отверстие.
Особенности монтажа отдельных деталей
Для закрепления деталей в плитах фундамента монолитных каркасов применяется контактная сварка или вязальная проволока.
В случае дорожного строительства с цементобетонным покрытием плиты при постоянных изменениях температуры, и влажности подвергаются деформациям за счет изменения линейных размеров. В итоге дорожное полотно быстро разрушается. Чтобы избежать подобных проблем, при строительстве дорог и мостов применяют деформационные швы – однопрофильные, многопрофильные, T-образные и другие в зависимости от размера дорожных ж/б плит.
Закладные детали являются важными элементами при строительстве и монтаже различных конструкций и сооружений из бетона. Повышение прочности, уменьшение напряжения, надежное соединение между собой сборных сооружений – вот лишь некоторые задачи, которые можно решить с помощью данных изделий. Естественно, что для этого требуются расчеты и правильный подбор деталей, их монтаж с соблюдением технологии установки.
