Завод "Северозапад" изготавливает анкерные системы и закладные изделия для скальных пород. Компания гарантирует надежность и высокое качество металлоконструкций.
Продукция для скального грунта
Строительство под унифицированные опоры ВЛ 35-500 для особых грунтовых условий (закрепление столбов на скале) определено действующими нормативно-правовыми актами – серия 3.407- 123 выпуск 3. Пояснительная записка к фундаментам на прочной скале предусматривает возможность использовать анкерные болты для скального грунта.
Скальные породы, пригодные для крепления опор ВЛ посредством скальных болтов, заделанных в шпурах, встречаются чаще всего на территориях, подвергающихся обледенению.
Лучшей из имеющейся сегодня на строительном рынке продукции являются – анкерные болты АБ.
Разработаны и используются три вида фундаментов для скального грунта:
- сборные железобетонные основания;
- монолитные железобетонные фундаменты;
- фундаментные конструкции из металла.
Перед тем, как отдается предпочтение закреплению опор линий электропередач посредством анкерных болтов и закладных деталей следует провести инженерно-геологические изыскания.
Область исследований должна включать такие вопросы, как:
- географические свойства территории месторасположения;
- петрографический состав и крепость скальной породы;
- водостойкость и устойчивость к низким температурам;
- устойчивость к образованию трещин и прочие данные.
Если все условия соблюдены, то наиболее оптимальным решением для строительства являются фундаменты под унифицированные ВЛ 35-500 для особых грунтов. До того как закладные детали для скального грунта будут установлены, выполняется разметка центров болтов. Высокая точность при проведении таких работ необходимо для крепления оттяжек. Во всех разновидностях креплений используются анкерные болты серии 3.407-123 вып. 3 диаметром 36 и 42 мм (наиболее лучший вариант для реализации проекта), которые расклиниваются в шпурах – 50 и 60 мм диаметра.
Почему потребители металлоконструкций обращаются именно к нам
- Применение инновационных технологий в производстве дает возможность заказчика использовать данные изделия не только в профильном направлении, но и взамен классических креплений в обычных грунтах.
- Изготовленная продукция полностью соответствует государственным требованиям. Это гарантирует высокое качество, надежность и продолжительный срок службы всей фундаментной конструкции.
Серия 3.407-123 вып.3. Фундаменты под унифицированные опоры ВЛ 35-500- кВ для особых грунтовых условий
Выпуск 3. Закрепление опор на скале

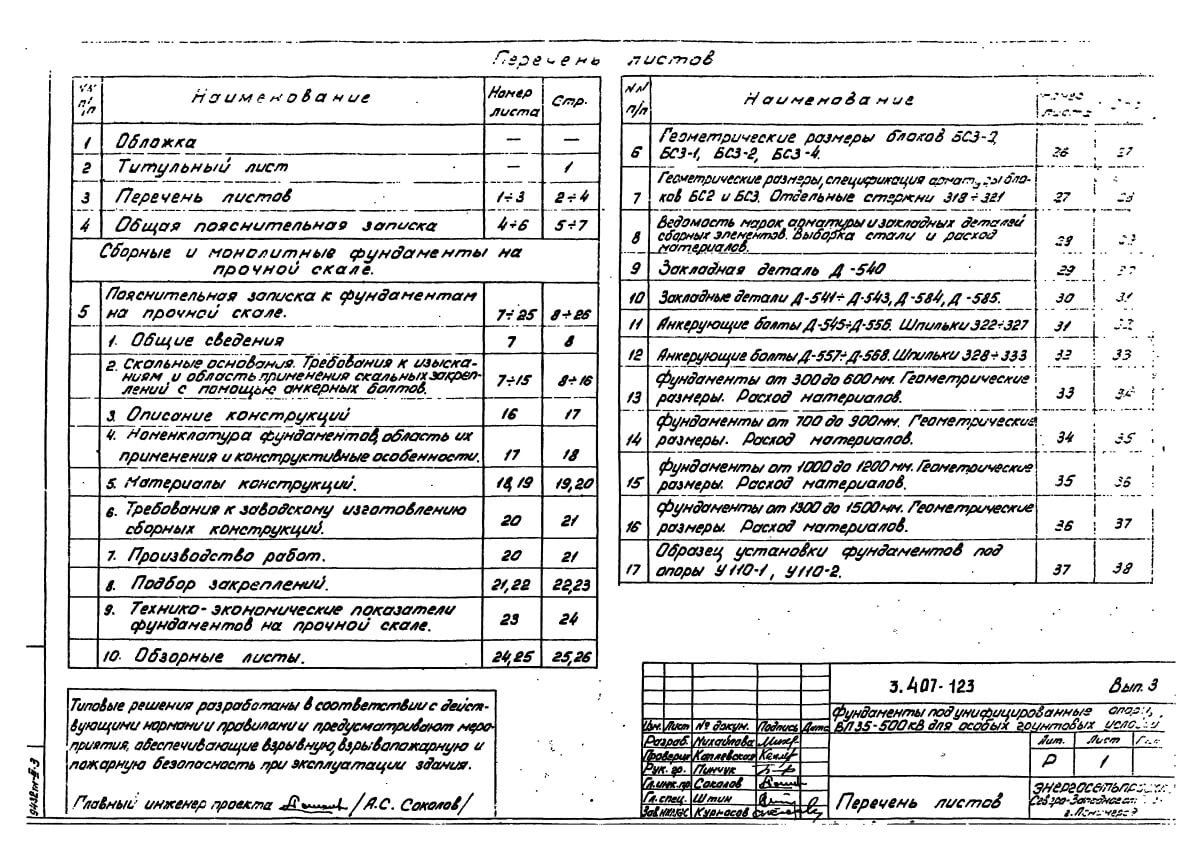

Перечень листов
В настоящем выпуске разработаны три разновидности фундаментных конструкций:
- сборные железобетонные;
- монолитные железобетонные;
- металлические.
Для этих видов фундаментов для закреплений используют анкерные болты 36 и 42 мм в диаметре. Данные анкера расклиниваются в шпурах (50 и 60 мм) , которые в свою очередь заливают раствором.
Применение анкерных болтов для крепления опор на скале рекомендуется при слабой трещиноватости пород, а при условии снятия верхней выветренной части пород - при средней и сильной степени трещиноватости пород.
Материал анкерных болтов для скальных пород
Для изготовления анкерных болтов данного назначения берется углеродистая сталь для сварных конструкций марки В Ст3 по ГОСТ 380-71, класса прочности С38/23 удовлетворяющая требованиям загиба в холодном состоянии. марки стали применяются в зависимости от толщины элементов и от расчетной температуры воздуха в соответствии с таблицей.
Таблица. Марка стали по ГОСТ 380-71
|
Толщина элемента в мм |
Марка стали по ГОСТ 380-71* | |
| Расчетная температура воздуха t ≥ -30°C | Расчётная температура воздуха -31° ≥ t ≥ -40° | |
| От 5 до 10 | В Ст.3 пс 6 | В Ст.3 пс 6 |
| От 11 до 25 | В Ст.3 пс 5 | |
| От 30 до 40 | В Ст.3 сп 3 | |
Анкерные болты следует применять из стали марки В Ст3 сп2 по ГОСТ 380-71 или, при соответствующем обосновании, из сталей марок 09Г2С и 10Г2С1-2 по ГОСТ 19281-73.
Таблица. Требования к анкерным болтам по ударной вязкости| Температура в градусах | Марка стали | Толщина элемента | Требования по ударной вязкости в соответствии с ГОСТ | ||
| t = -40° | t = -30° | После механического старения | |||
| -40° > t ≥ 50°C | 09Г2-12 | 6-10 | + | - | + |
| 09Г2С-12 | 6-80 | + | - | + | |
| 10Г2С1-12 | 6-40 | + | - | + | |
| -50° > t ≥ 65°C | 09Г2-12 | 6-10 | + | - | + |
| 09Г2С-12 | 21-80 | - | + | + | |
| 10Г2С1-12 | 6-60 | - | + | + | |
Требования к заводскому изготовлению анкерных болтов АБ
Изготовление металлических деталей должно производиться в соответствии с техническими условиями ТУ34-004-73.
Анкерные болты не защищенные бетоном подлежат оцинковке горячим способом.

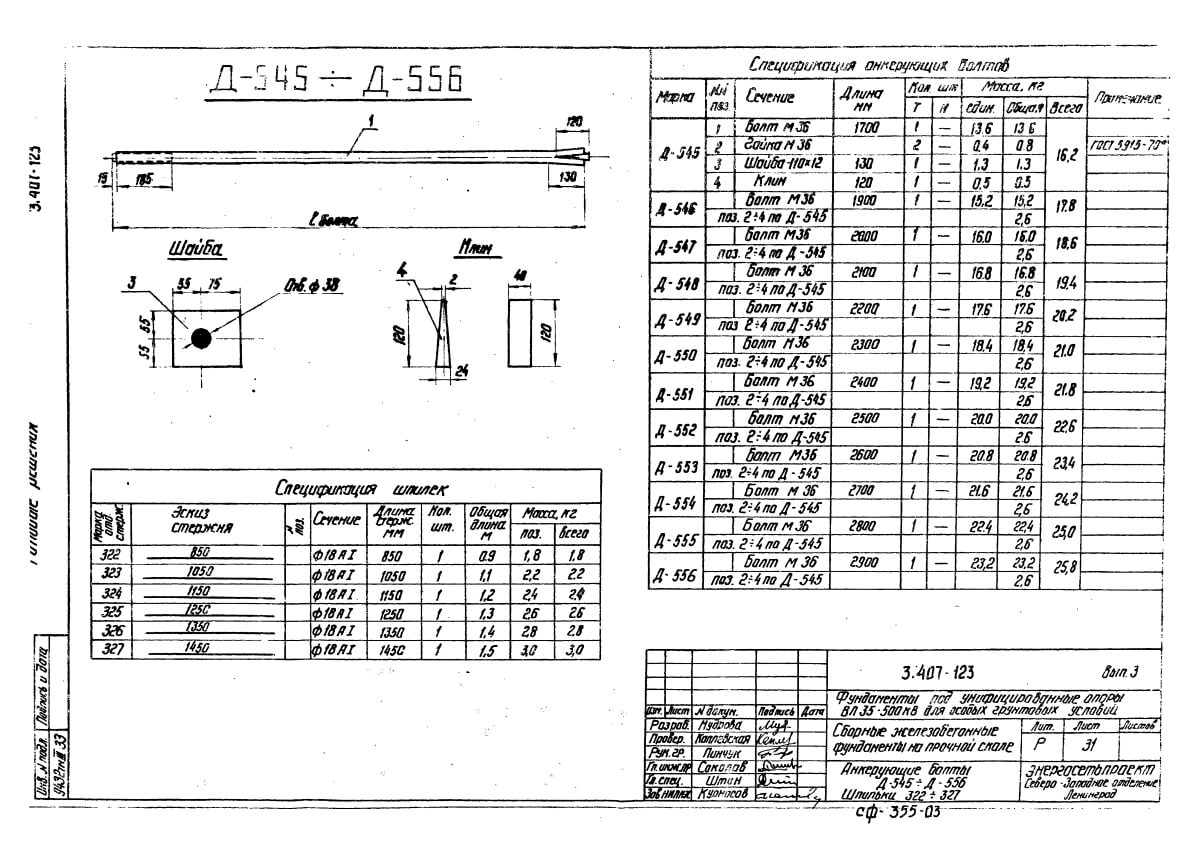

Анкерующие болты Д-545 - Д-556

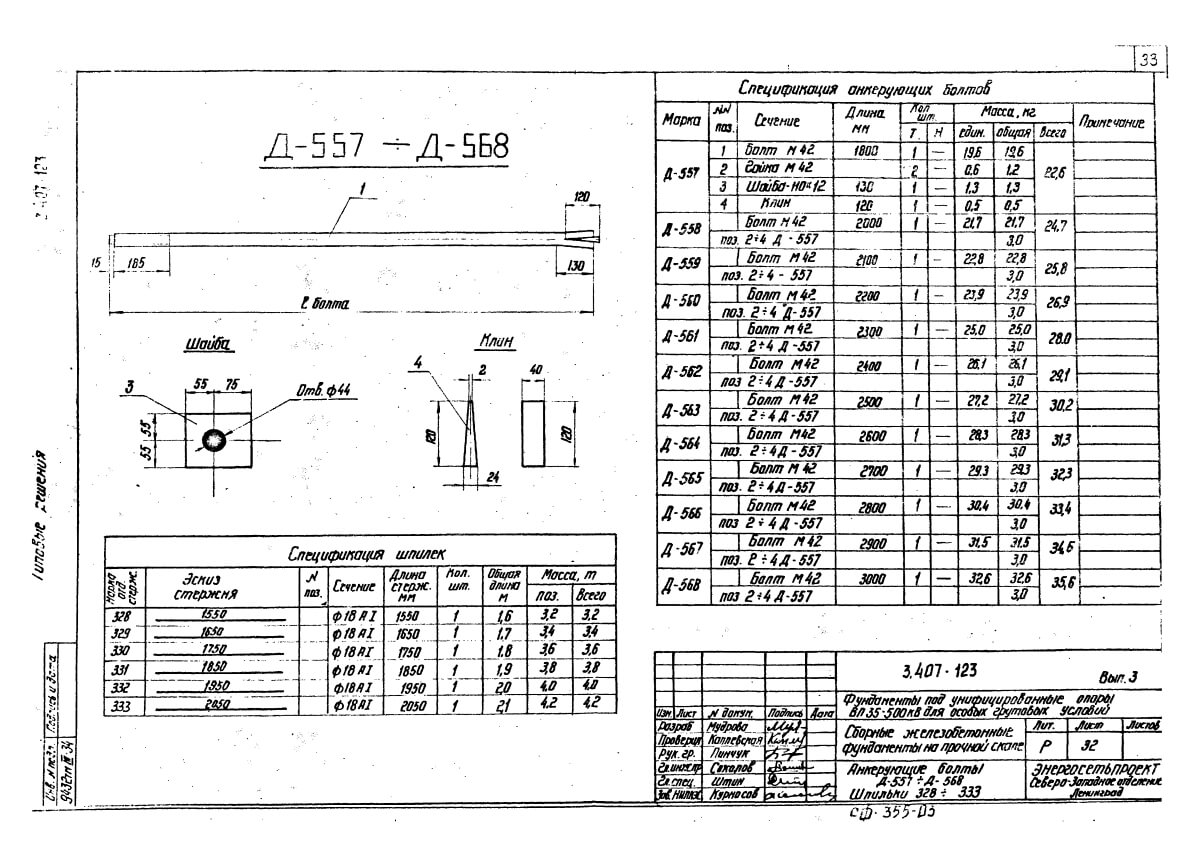

Анкерующие болты Д-557 -Д-568

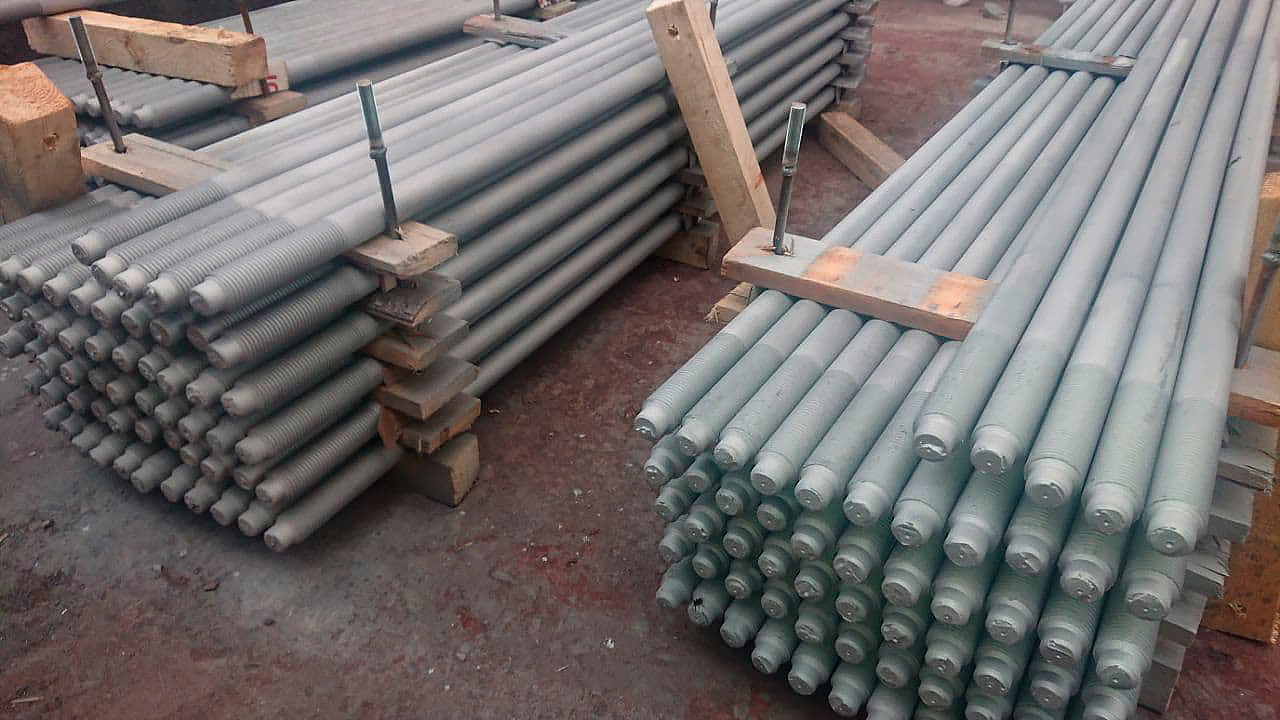

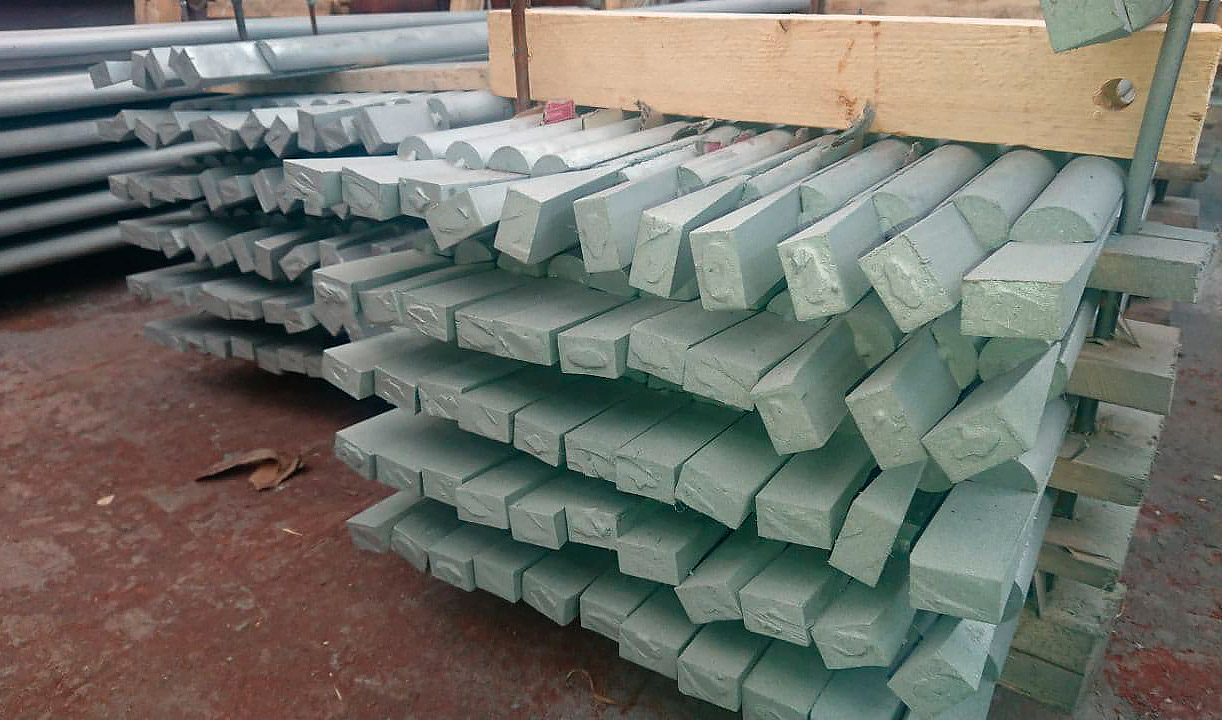

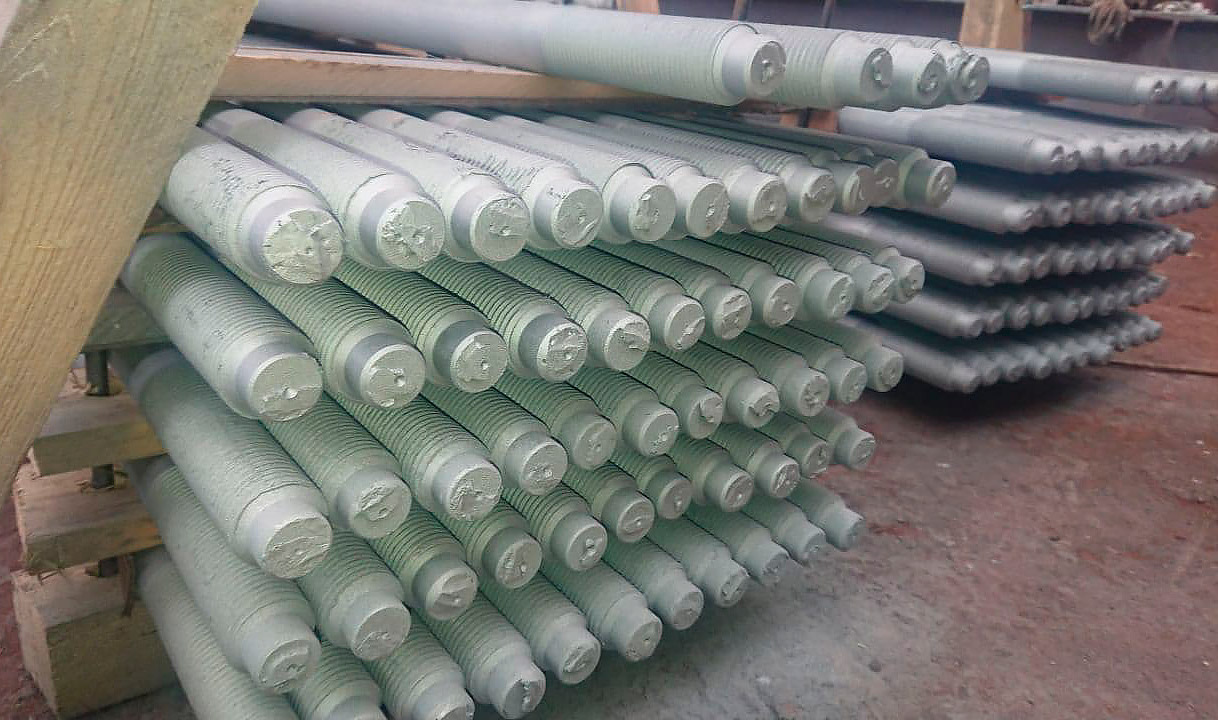

Фото анкерных болтов АБ для скального грунта
