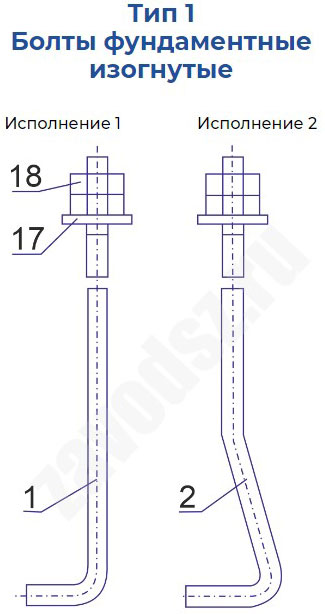

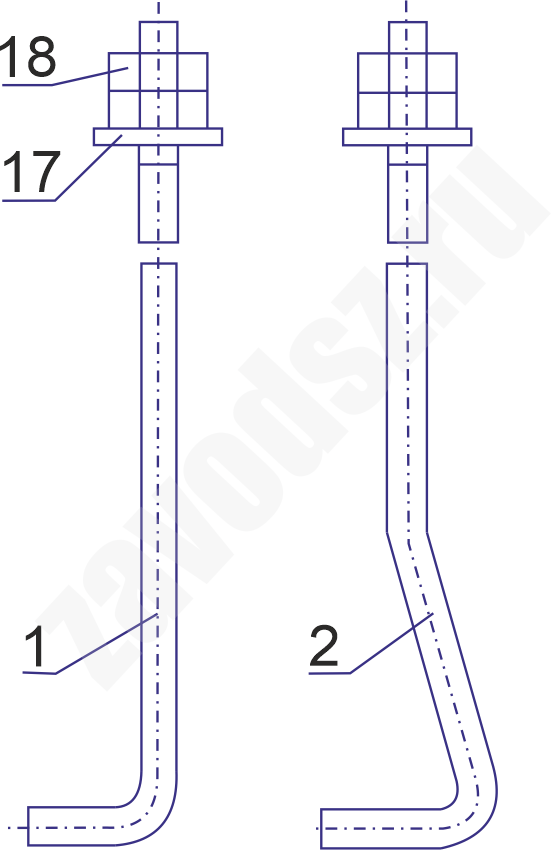

![Болты фундаментные изогнутые [1.1] - тип 1 исполнение 1](/upload/iblock/6a7/eqb9nn0fpd4n1zk1izww5g1wl5dgrniq.jpg "Болты фундаментные изогнутые [1.1] - тип 1 исполнение 1")
![Болты фундаментные изогнутые [1.2] - тип 1 исполнение 2](/upload/iblock/ae5/rg7ueox1xdtcjlq5c7jm0xpxe349a4s1.jpg "Болты фундаментные изогнутые [1.2] - тип 1 исполнение 2")

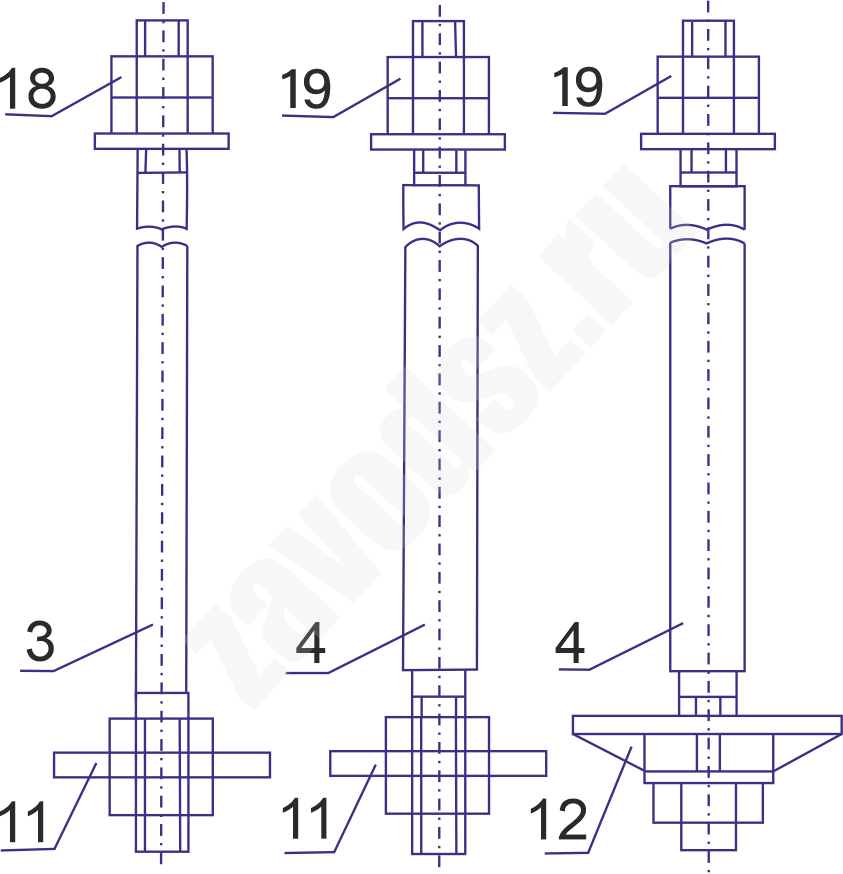

![Болты фундаментные с анкерной плитой [2.1] - тип 2 исполнение 1](/upload/iblock/66c/fqmhe5v109sh0u3qnyzbf1pdpchj8bf7.jpg "Болты фундаментные с анкерной плитой [2.1] - тип 2 исполнение 1")
![Болты фундаментные с анкерной плитой [2.2] - тип 2 исполнение 2](/upload/iblock/153/0sh2ywg0frzmclm9xbwvl5yvcz7revcr.jpg "Болты фундаментные с анкерной плитой [2.2] - тип 2 исполнение 2")
![Болты фундаментные с анкерной плитой [2.3] - тип 2 исполнение 3](/upload/iblock/1a6/i19a2nwach6yq0bomuoncvm3ec17nldr.jpg "Болты фундаментные с анкерной плитой [2.3] - тип 2 исполнение 3")

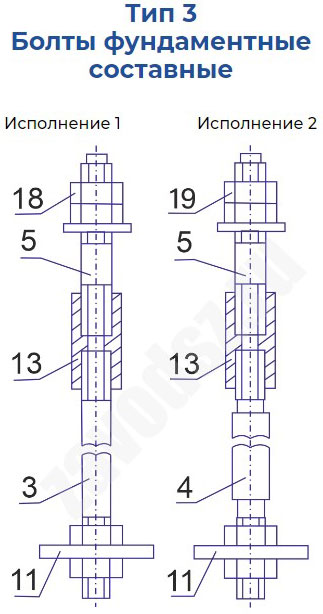

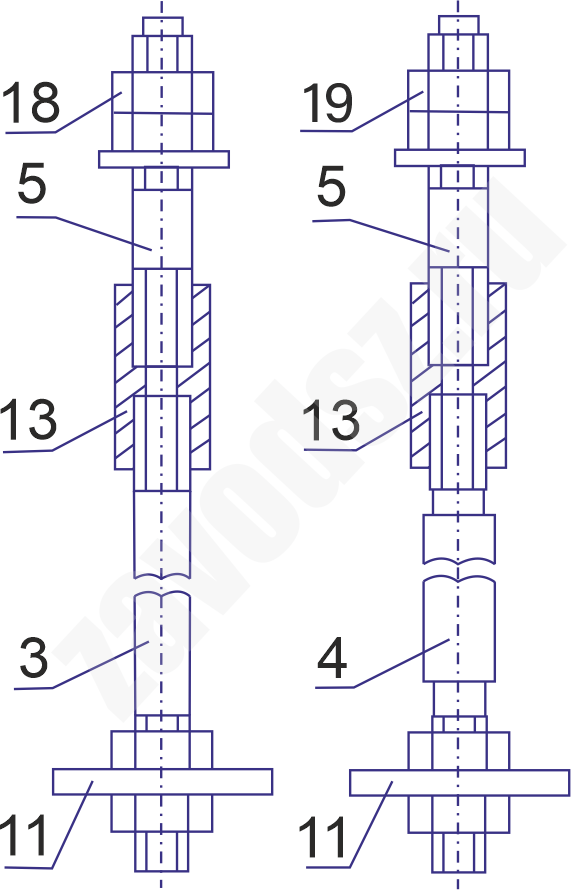

![Болты фундаментные составные [3.1] - тип 3 исполнение 1](/upload/iblock/8e0/n0oteubkdpghdj2o8x8o9aov4wkcld2x.jpg "Болты фундаментные составные [3.1] - тип 3 исполнение 1")
![Болты фундаментные составные [3.2] - тип 3 исполнение 2](/upload/iblock/871/ghewy2zkqqavdoj96imj3rucu4e4axfl.jpg "Болты фундаментные составные [3.2] - тип 3 исполнение 2")

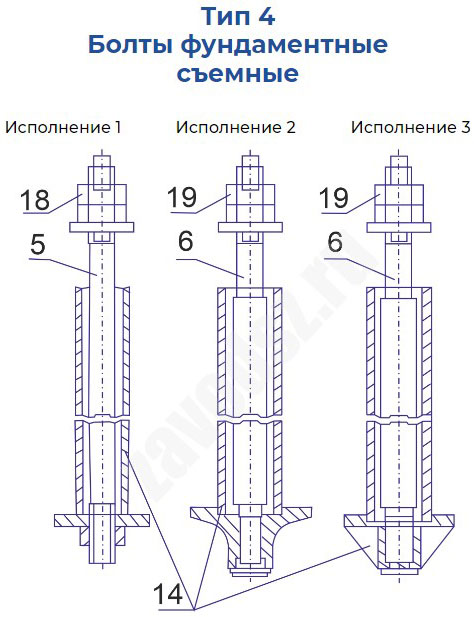

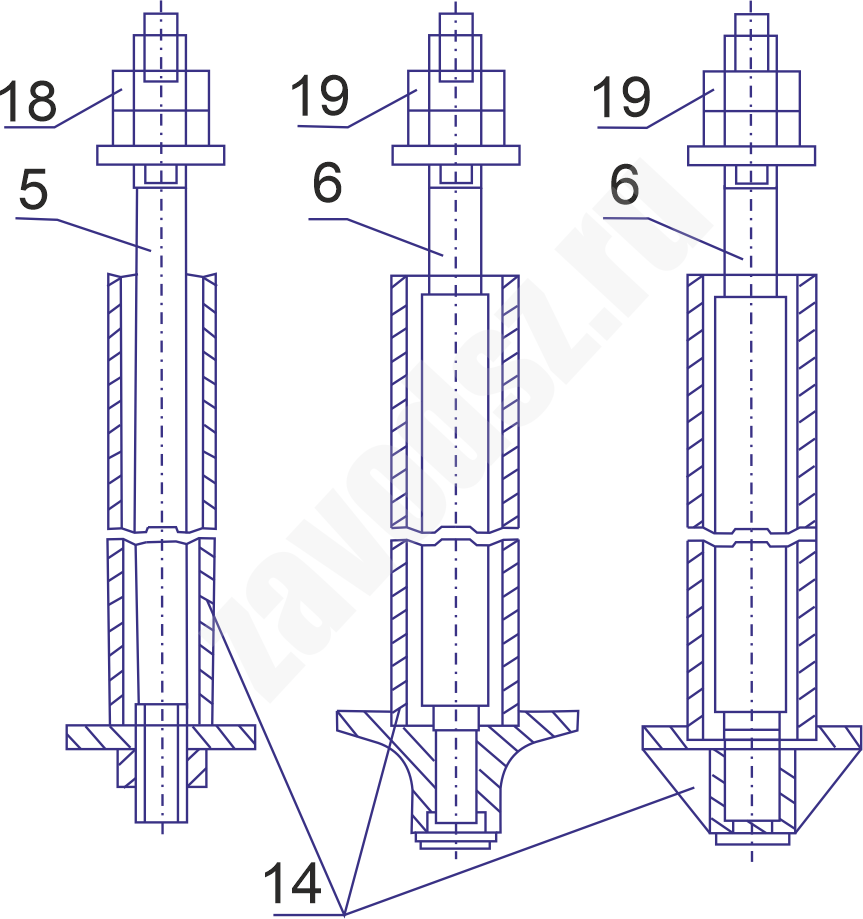

![Болты фундаментные съемные [4.1] - тип 4 исполнение 1](/upload/iblock/c50/pe5n229k3kar1le93egk1slm4mvd7yzr.jpg "Болты фундаментные съемные [4.1] - тип 4 исполнение 1")
![Болты фундаментные съемные [4.2] - тип 4 исполнение 2](/upload/iblock/081/mw5gwmszyma55s0qio1v3on25nlwx5uk.jpg "Болты фундаментные съемные [4.2] - тип 4 исполнение 2")
![Болты фундаментные съемные [4.3] - тип 4 исполнение 3](/upload/iblock/5d2/3173yy5rsmb1m5kuhmalgxor25wz9rk6.jpg "Болты фундаментные съемные [4.3] - тип 4 исполнение 3")

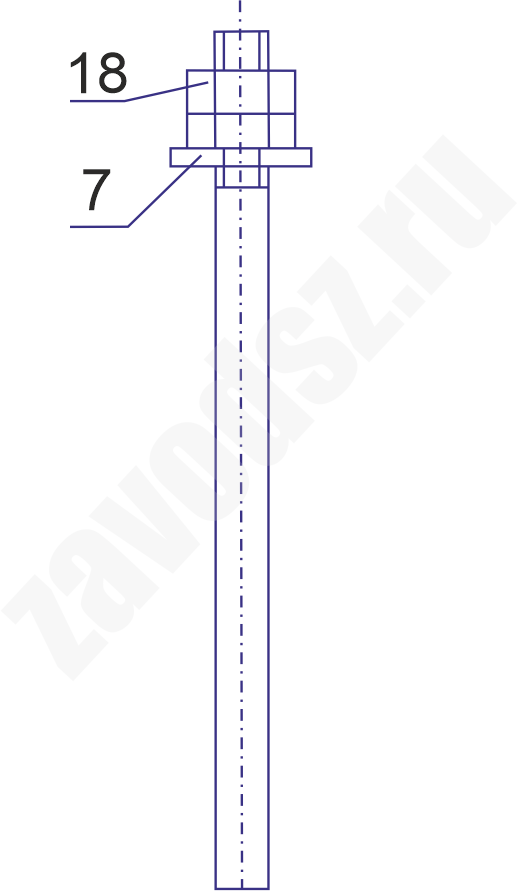

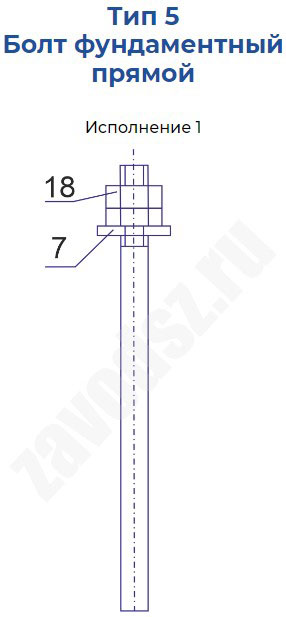

![Болты фундаментные прямые [5] - тип 5](/upload/iblock/a23/nrizscn8v5uwvd0p1z4w40uctrzgwczg.jpg "Болты фундаментные прямые [5] - тип 5")

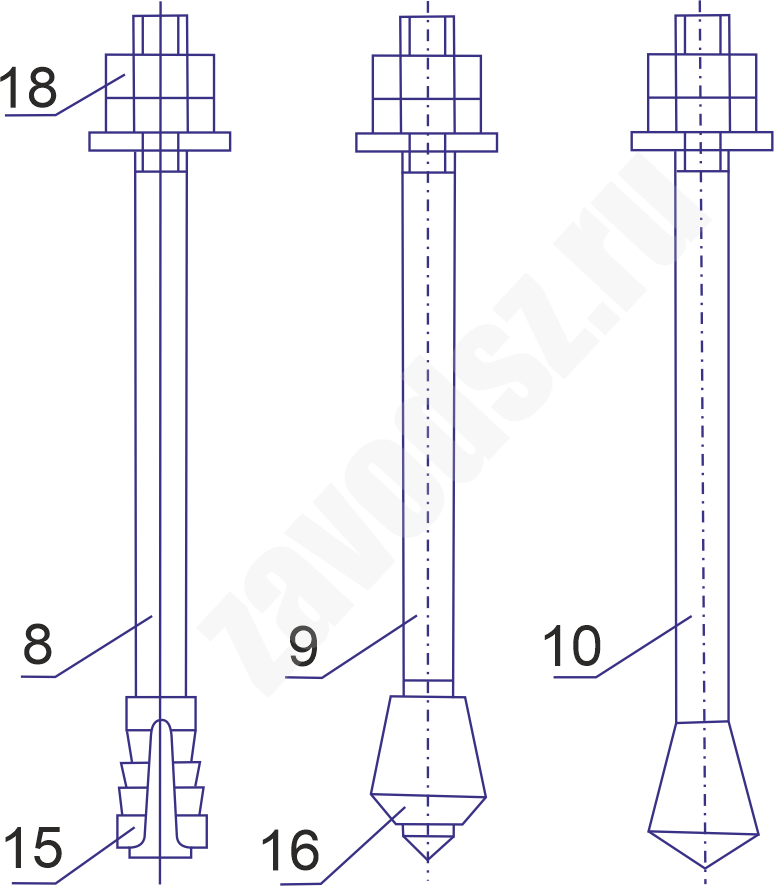

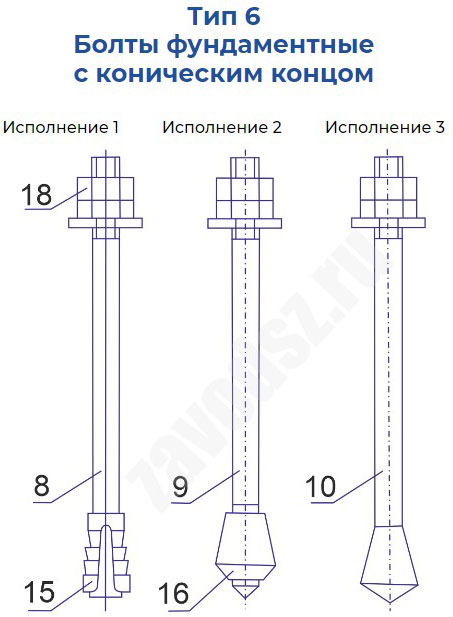

![Болты фундаментные с коническим концом [6.1] - тип 6 исполнение 1](/upload/iblock/8ba/5gb0jwihvr10woqnmss9sff8qskvqzu0.jpg "Болты фундаментные с коническим концом [6.1] - тип 6 исполнение 1")
![Болты фундаментные с коническим концом [6.2] - тип 6 исполнение 2](/upload/iblock/dfc/qykzut2mhm8hphszbv8vsijmtynidtsa.jpg "Болты фундаментные с коническим концом [6.2] - тип 6 исполнение 2")
![Болты фундаментные с коническим концом [6.3] - тип 6 исполнение 3](/upload/iblock/52d/6uhsgyzw78fh2ehlvc2526fgh48izhla.jpg "Болты фундаментные с коническим концом [6.3] - тип 6 исполнение 3")
Фундаментные болты – металлический крепеж, относящийся к анкерным системам, применяющийся при креплении строительных конструкций или оборудования к прочному основанию (фундаменту). Используются повсеместно в гражданском и промышленном строительстве, при временном и постоянном монтаже различных машин, станков и оборудования.
Конструктивное исполнение
Конструктивно болты могут быть следующими:
- Изогнутые с номинальным диаметром резьбы от 12 до 48 мм.
- С анкерной плитой диаметром 16-48 и 56-140 мм.
- Составные диаметром 24-48 и 56-140 мм.
- Съемные диаметром 24-64 и 56-125 мм.
- Прямые диаметром 12-48 мм.
- С коническим концом диаметром 12-48 мм.
Отдельная классификация касается типов болтов по воспринимаемым нагрузкам.
Выделяют 2 группы крепежных изделий:
- Расчетные. Крепежи, предназначенные для противодействия нагрузкам от строительных конструкций или оборудования во время их эксплуатации.
- Конструктивные. Крепежи, которые не рассчитаны на внешнюю нагрузку – устойчивость закрепляемых конструкций, сооружений обеспечивается за счет собственного веса.
В свою очередь конструктивные фундаментные болты могут применяться как в процессе монтажа, так и для последующей эксплуатации конструкций, оборудования.
Фундаментные болты являются комплектными крепежными изделиями, т.е. завод-изготовитель поставляет анкерные системы с полным комплектом деталей и сборочных единиц. В зависимости от типа, исполнения комплект поставки может включать в себя шпильки, шайбы, гайки, анкерные плиты, муфты, разжимные цанги, конические втулки. По согласованию с заказчиком возможна раздельная поставка деталей крепежей.
Чертежи фундаментных болтов по типам и конструкциям
Способ монтажа
Прямые и с коническим концом фиксируются в готовые основания, а остальные – как до бетонирования, так и в готовые фундаменты в зависимости от исполнения. Установка возможна двумя способами:
- За счет взаимодействия крепежного комплекта непосредственно с основанием.
- С помощью клеевых составов или цементно-песчаных смесей.
Материал изготовления
Все крепежные изделия производятся по ГОСТ 24379.1. В зависимости от климатических районов строительства допускается использовать стали марок Ст3кп, Ст3пс, Ст3сп, 10Г2С1, 20, 09Г2С. На выбор стального сплава для производства влияет также диаметр, тип болтов (конструктивные или расчетные). Шпильки можно изготавливать и из других марок сталей при условии, что их механические свойства не хуже перечисленных.
Марки стали фундаментных болтов
| Марка стали | Нормативный документ | Категория стали для климатического района строительства по ГОСТ 16350-80 | ||
|---|---|---|---|---|
| II 1 II 5 и др. | I 2, II 2и II 3 | I 1 | ||
| Ст/3кп | ГОСТ 535-88 | 2* | - | - |
| Ст/3пс | ГОСТ 535-88 | 2 | 4** | - |
| 20 | ГОСТ 1050-88 | + | - | - |
| 09Г2С | ГОСТ 19281 -73 | 6* 4 | 6 | 6*** |
| 10Г2С1 | ГОСТ 19281 -73 | 6* 4 | 6 | 6*** |
Видео изготовления фундаментных болтов
Типы фундаментных болтов
| Тип болта | Исполнение | Наименование болта | Номинальный диаметр резьбы, мм | Детали комплекта и сборочные единицы |
| 1 | 1 | Болты фундаментные изогнутые | 12-48 | 1). Гайка – 2 шт. 2). Шайба – 1 шт. 3). Шпилька – 1 шт. |
| 2 | 1). Гайка – 2 шт. 2). Шайба – 1 шт. 3). Шпилька – 1 шт. | |||
| 2 | 1 | Болты фундаментные с анкерной плитой | 16-48 | 1). Гайка – 4 шт. 2). Шайба – 1 шт. 3). Плита анкерная – 1 шт. 4). Шпилька – 1 шт. |
| 2 | 56-90 | 1). Гайка – 4 шт. 2). Шайба – 1 шт. 3). Плита анкерная – 1 шт. 4). Шпилька – 1 шт. | ||
| 3 | 100-140 | 1). Шпилька – 1 шт. 2). Плита анкерная – 1 шт. 3). Шайба – 2 шт. 4). Гайка – 3 шт. | ||
| 3 | 1 | Болты фундаментные составные | 24-48 | 1). Гайка – 4 шт. 2). Шайба – 1 шт. 3). Плита анкерная – 1 шт. 4). Муфта – 1 шт. 5). Шпилька – 1 шт. 6). Шпилька – 1 шт. |
| 2 | 56-64 | 1). Гайка – 4 шт. 2). Шайба – 1 шт. 3). Плита анкерная – 1 шт. 4). Муфта – 1 шт. 5). Шпилька – 1 шт. 6). Шпилька – 1 шт. | ||
| 4 | 1 | Болты фундаментные съемные | 24-48 | 1). Гайка – 2 шт. 2). Шайба – 1 шт. 3). Анкерная арматура – 1 шт. 4). Шпилька – 1 шт. |
| 2 | 56-125 | 1). Гайка – 2 шт. 2). Шайба – 1 шт. 3). Анкерная арматура – 1 шт. 4). Шпилька – 1 шт. | ||
| 3 | 56-100 | 1). Гайка – 2 шт. 2). Шайба – 1 шт. 3). Анкерная арматура – 1 шт. 4). Шпилька – 1 шт. | ||
| 5 | - | Болты фундаментные прямые | 12-48 | 1). Гайка – 2 шт. 2). Шайба – 1 шт. 3). Шпилька 1 шт. |
| 6 | 1 | Болты фундаментные с коническим концом | 12-48 | 1). Гайка – 2 шт. 2). Шайба – 1 шт. 3). Цанга разжимная – 1 шт. 4). Шпилька – 1 шт. |
| 2 | 12-48 | 1). Гайка – 2 шт. 2). Шайба – 1 шт. 3). Цанга разжимная – 1 шт. 4). Шпилька – 1 шт. | ||
| 3 | 12-48 | 1). Гайка – 2 шт. 2). Шайба – 1 шт. 3). Цанга разжимная – 1 шт. 4). Шпилька – 1 шт. |
Массы болтов
| Длина болта, мм (L) | Теоретический вес болта, кг, при диаметре резьбы d, мм | |||||||
| 12 | 16 | 20 | 24 | 30 | 36 | 42 | 48 | |
| 300 | 0,3 | 0,54 | ||||||
|---|---|---|---|---|---|---|---|---|
| 400 | 0,39 | 0,7 | 1,12 | |||||
| 500 | 0,47 | 0,85 | 1,37 | 2,02 | ||||
| 600 | 0,56 | 1 | 1,6 | 2,39 | 3,77 | |||
| 710 | 0,66 | 1,2 | 1,9 | 2,78 | 4,38 | 6,43 | ||
| 800 | 0,74 | 1,34 | 2,1 | 3,1 | 4,88 | 7,15 | 9,95 | |
| 900 | 0,83 | 1,49 | 2,35 | 3,45 | 5,44 | 7,95 | 11,03 | 14,76 |
| 1000 | 0,92 | 1,65 | 2,6 | 3,8 | 6 | 8,74 | 12,12 | 16,18 |
| 1120 | 1,84 | 2,9 | 4,24 | 6,7 | 9,69 | 13,43 | 17,63 | |
| 1250 | 2,05 | 3,2 | 4,7 | 7,37 | 10,72 | 14,35 | 19,73 | |
| 1320 | 3,4 | 4,95 | 7,75 | 11,27 | 15,61 | 20,72 | ||
| 1400 | 3,6 | 5,22 | 8,2 | 11,94 | 16,47 | 21,36 | ||
| 1500 | 5,57 | 8,76 | 12,74 | 17,56 | 23,28 | |||
| 1600 | 5,94 | 9,32 | 13,54 | 18,64 | 24,7 | |||
| 1700 | 6,3 | 9,87 | 14,34 | 19,73 | 26,12 | |||
| 1800 | 10,43 | 15,13 | 20,82 | 27,54 | ||||
| 1900 | 10,96 | 15,93 | 21,9 | 28,96 | ||||
| 2000 | 11,54 | 16,73 | 23 | 30,38 | ||||
| 2120 | 17,69 | 24,3 | 32,08 | |||||
| 2240 | 18,64 | 25,61 | 33,79 | |||||
| 2300 | 19,13 | 26,25 | 34,64 | |||||
| 2360 | 26,9 | 35,45 | ||||||
| 2500 | 28,43 | 37,48 | ||||||
| 2650 | 39,61 | |||||||
| 2800 | 41,71 | |||||||
Требования к фундаментным болтам
Типоразмеры, конструктивное исполнение, используемые марки стали для крепежных изделий должны соответствовать требованиям ГОСТ 24379, а также требованиям сопутствующих стандартов.
Все крепежи обязательно должны иметь маркировку, наносимую либо непосредственно на изделия, либо на бирки, прикрепляемые проволокой. Резьба болтов и деталей крепежей покрывается смазкой ПВК. Возможно нанесение лака на шпильки изделий за исключением резьбовой части.
Контроль качества крепежа осуществляется по ГОСТ. Проверка болтов на разрыв, растяжение, ударную вязкость выполняется по ГОСТ 1759.4. Качество резьбы, соответствие размеров, шероховатость поверхности проверяют по ГОСТ 1759.1, 1759.2. За соответствие качества материалов ответственность несет завод-изготовитель – документальным подтверждением качества является сертификат изготовителя.
Наше предложение
Завод металлоконструкций «Северо-Запад» изготавливает и поставляет фундаментные болты в соответствии с действующими стандартами. Представлена полная номенклатура крепежей для гражданского, промышленного строительства и монтажа оборудования. Для изготовления используются качественные стальные сплавы в соответствии с требованиями действующего стандарта. Всегда в наличии большие объемы продукции, возможен самовывоз в Санкт-Петербурге, доставка в любой регион России. Для оформления заказа воспользуйтесь формой на сайте или свяжитесь с менеджером по указанному телефону.
Документация на фундаментные болты ГОСТ 24379

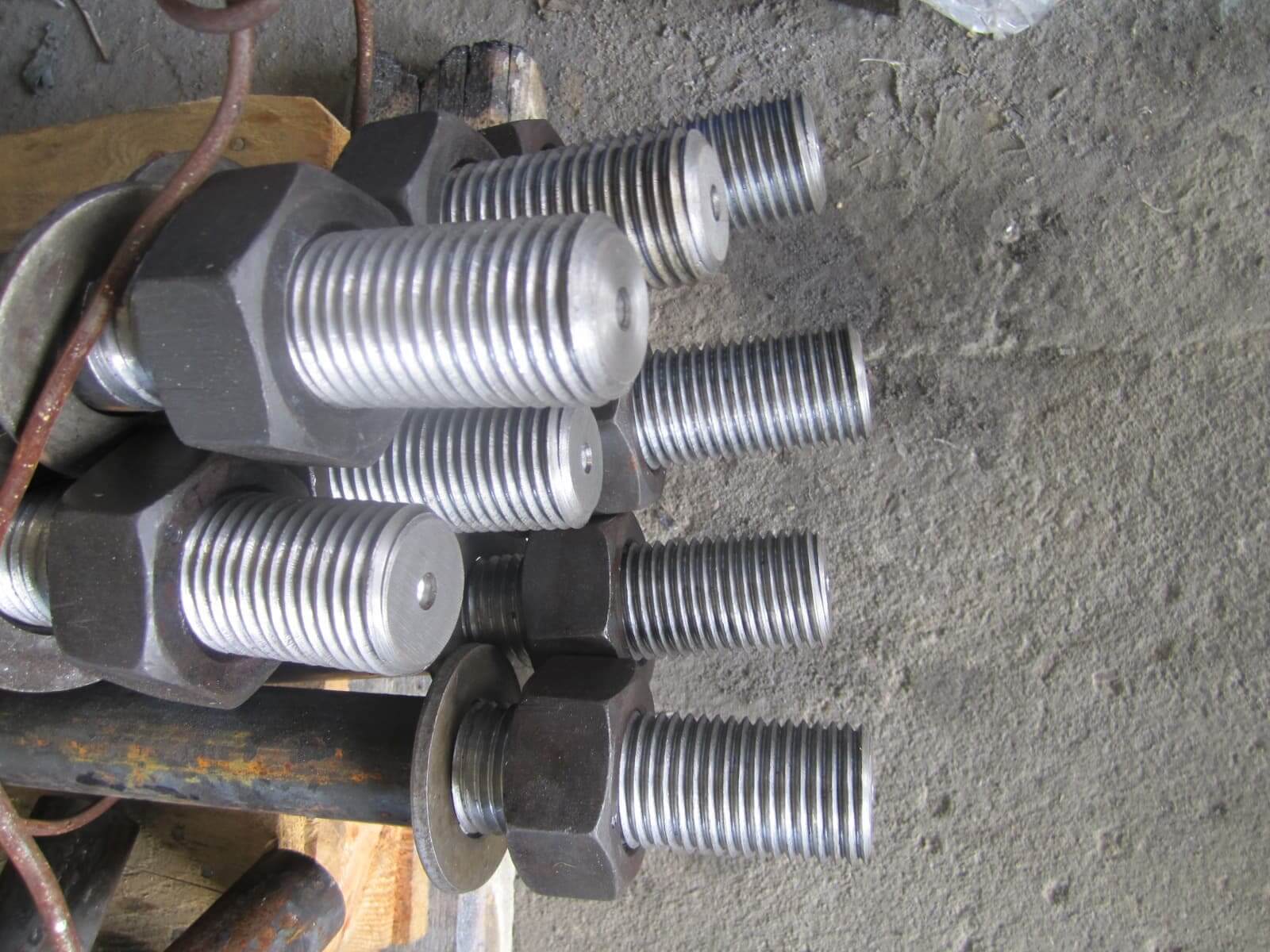

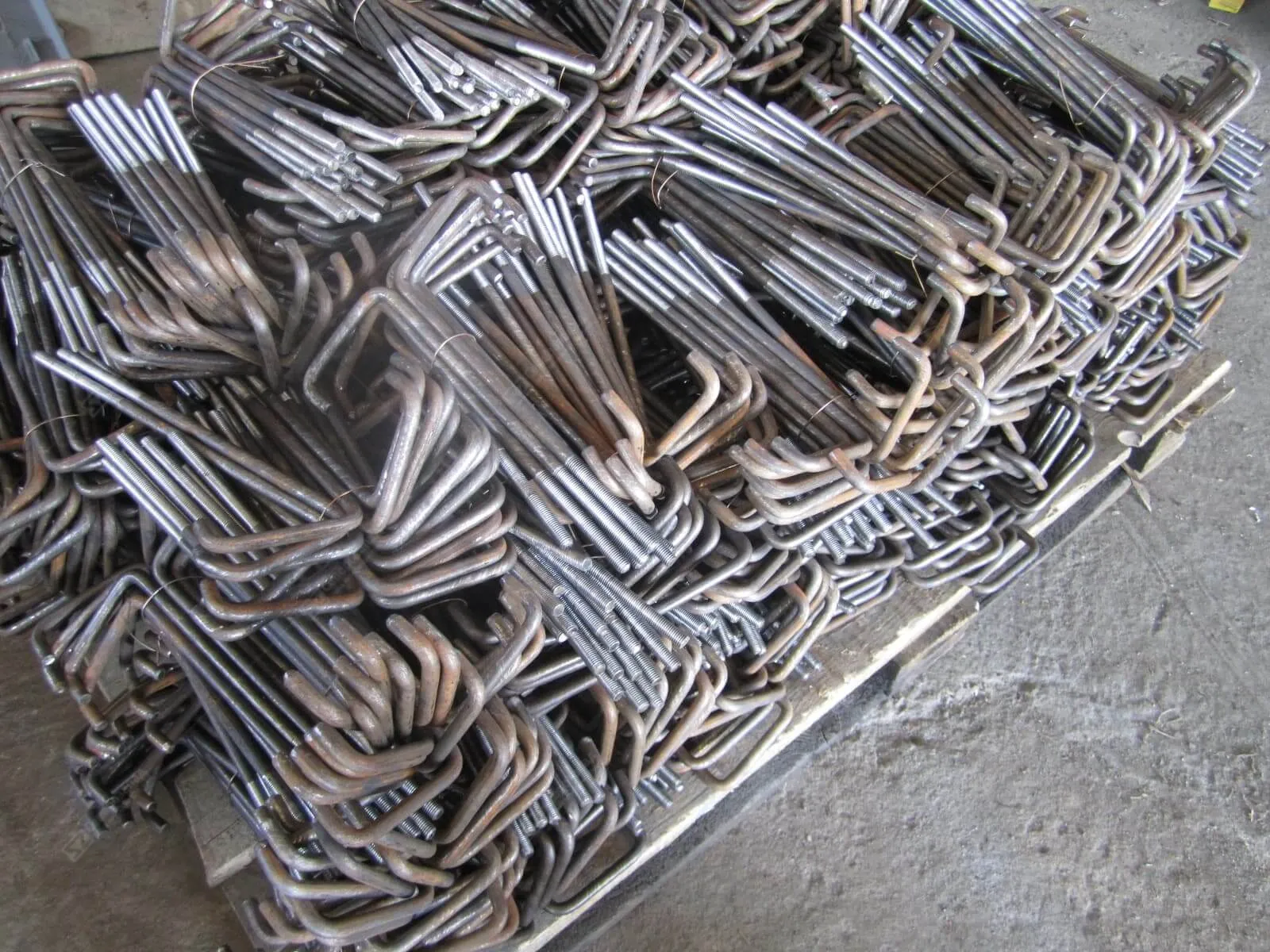

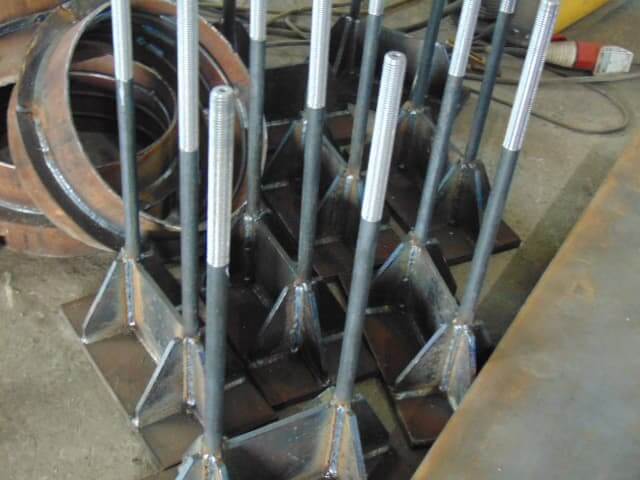

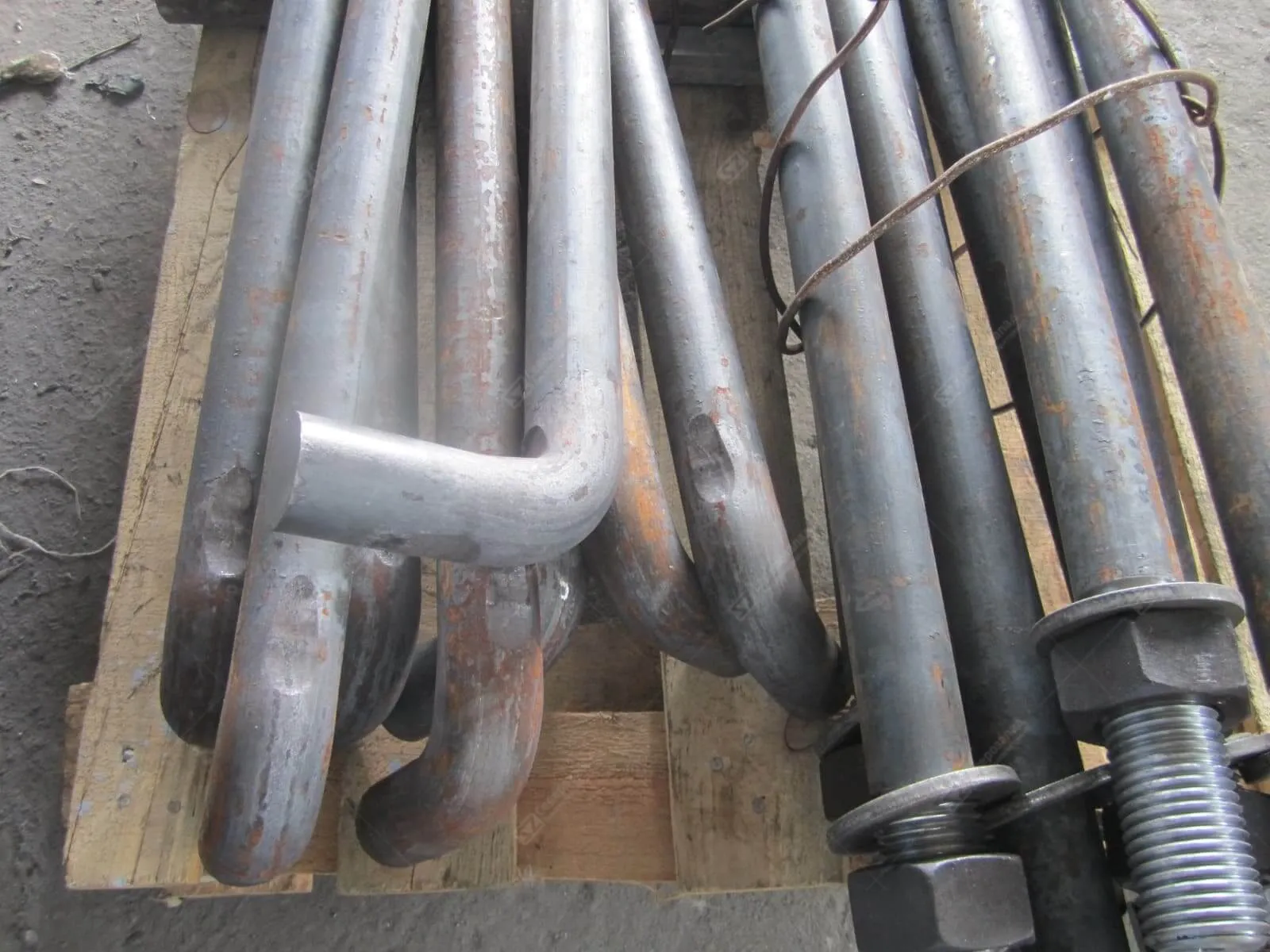

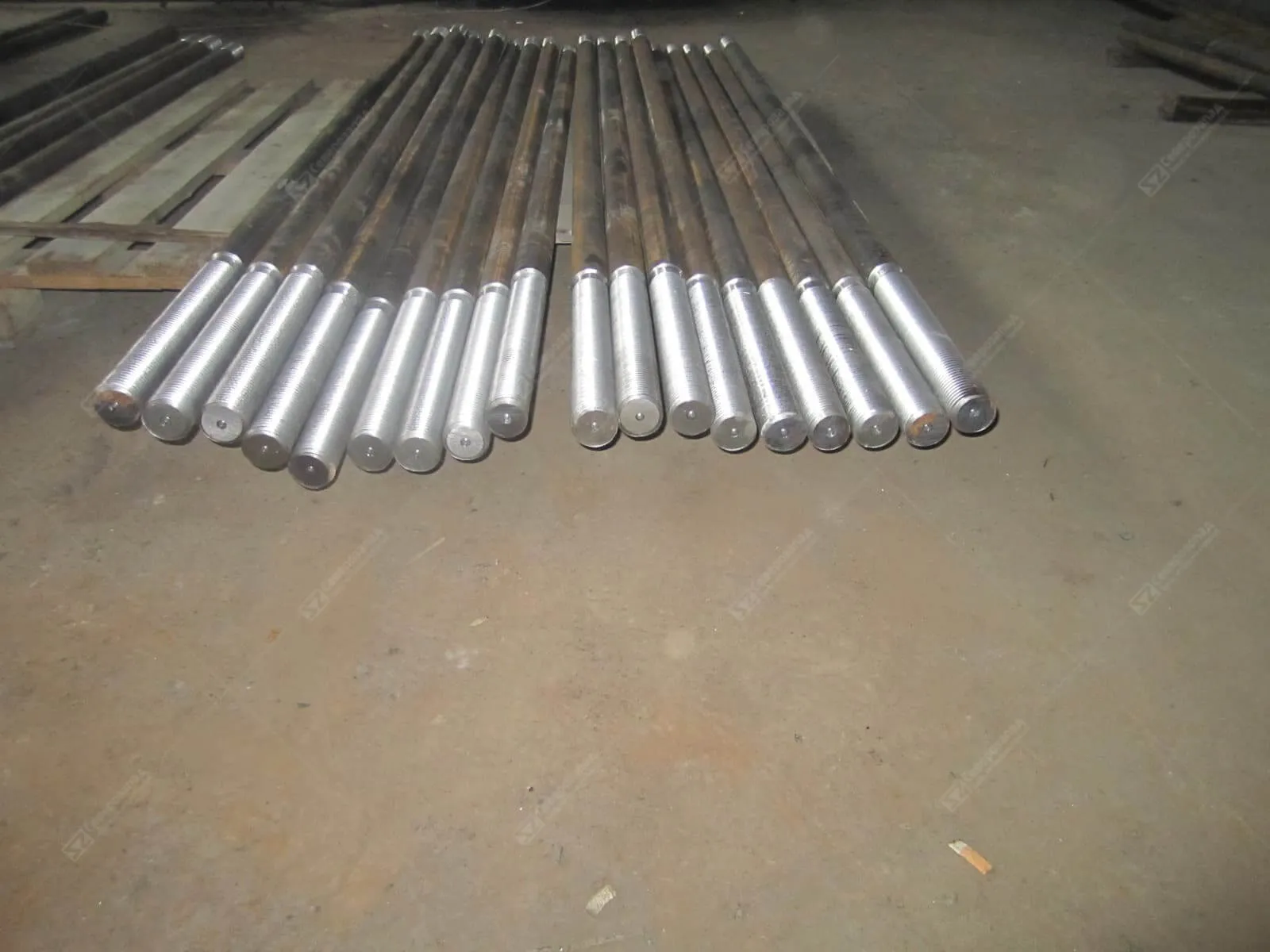

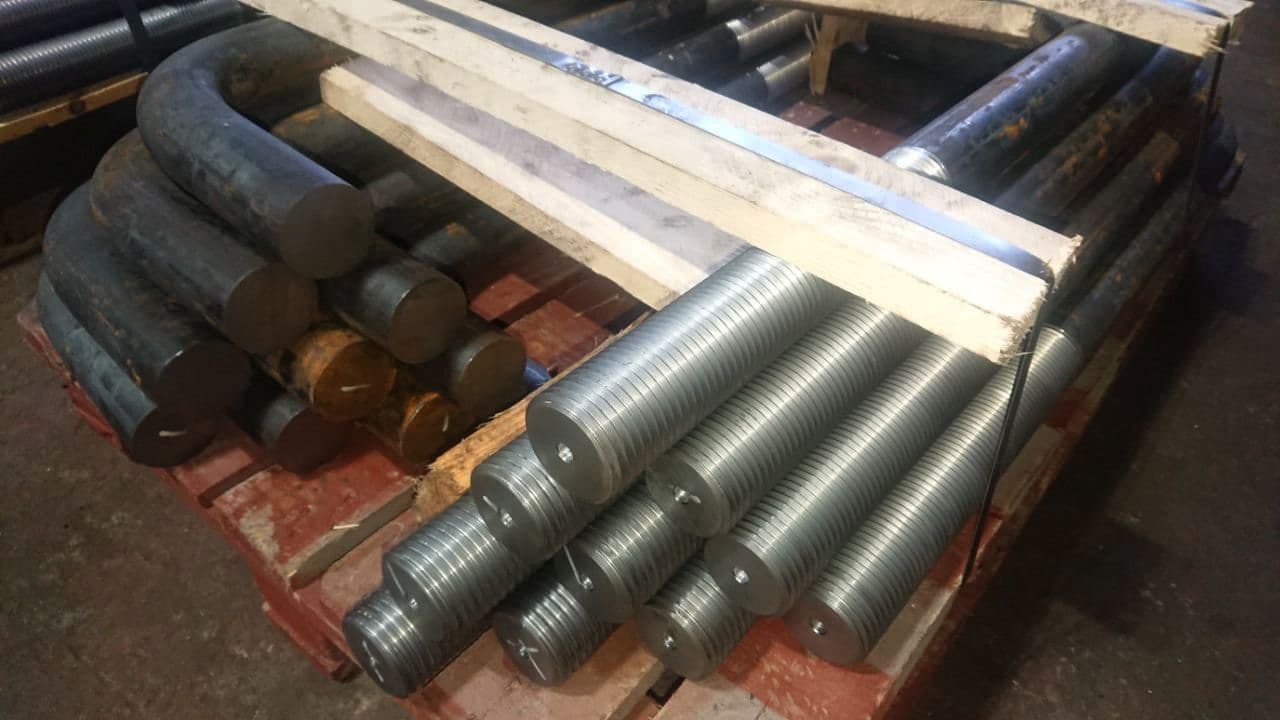

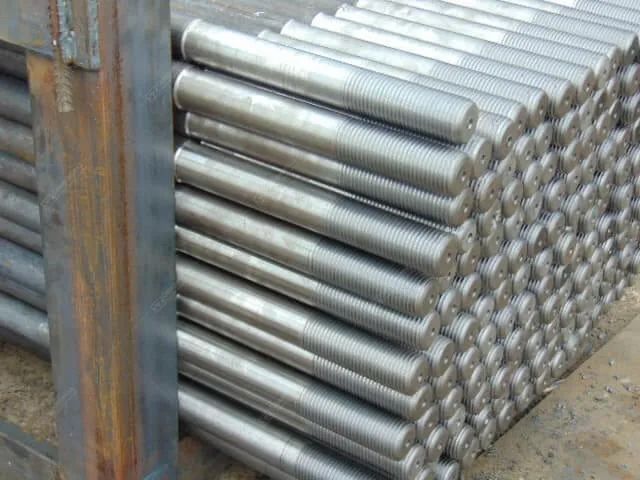

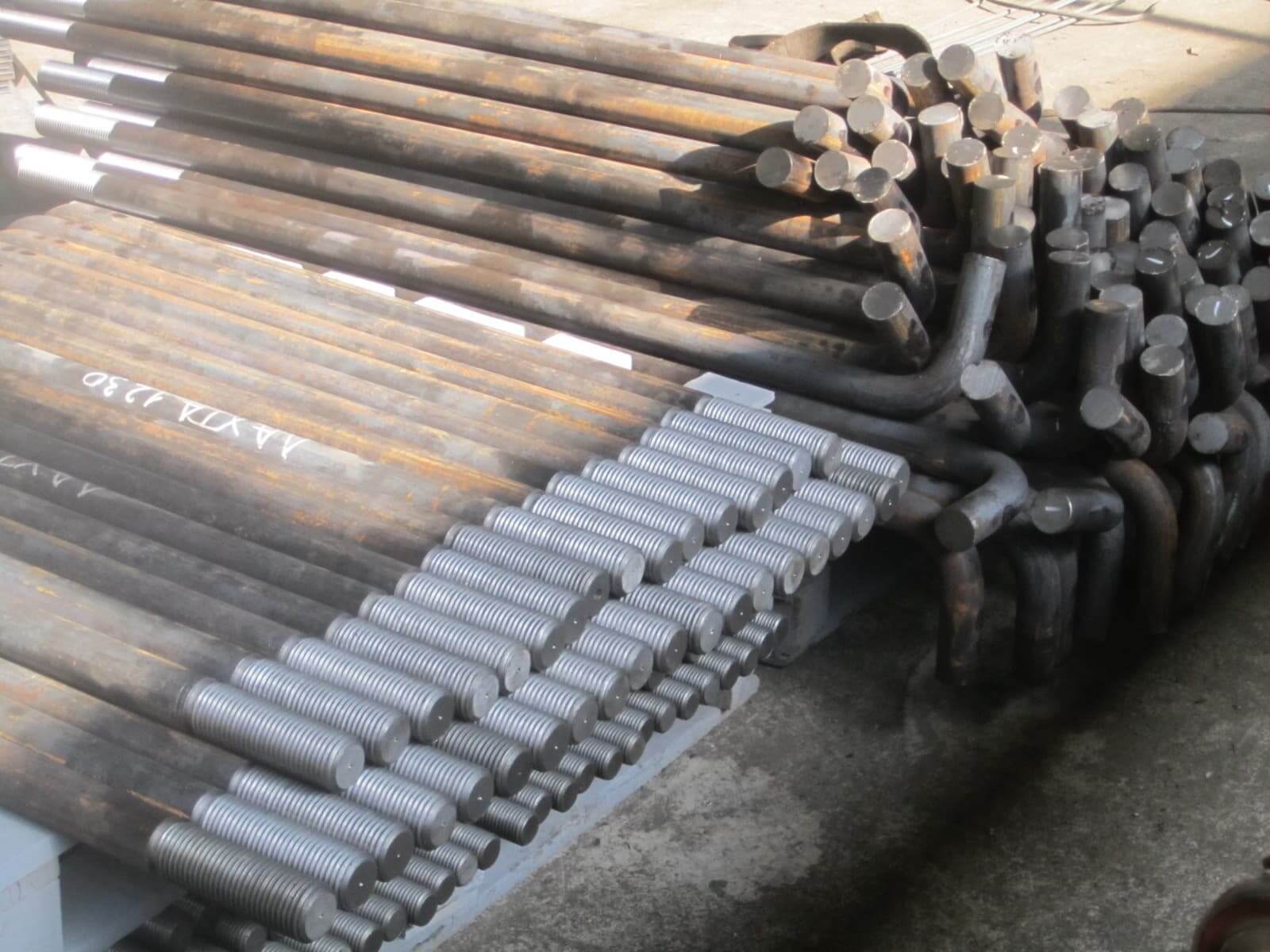

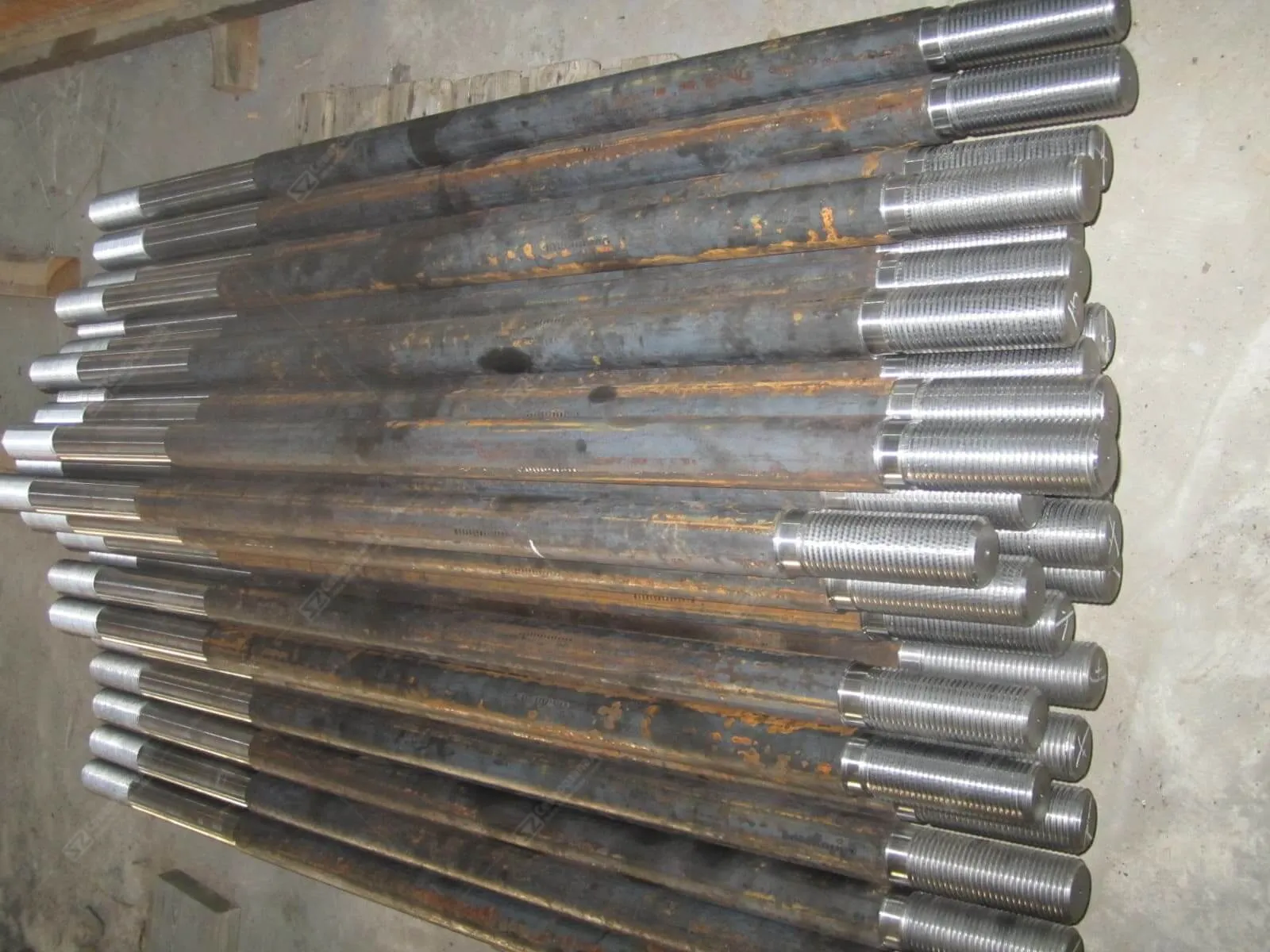

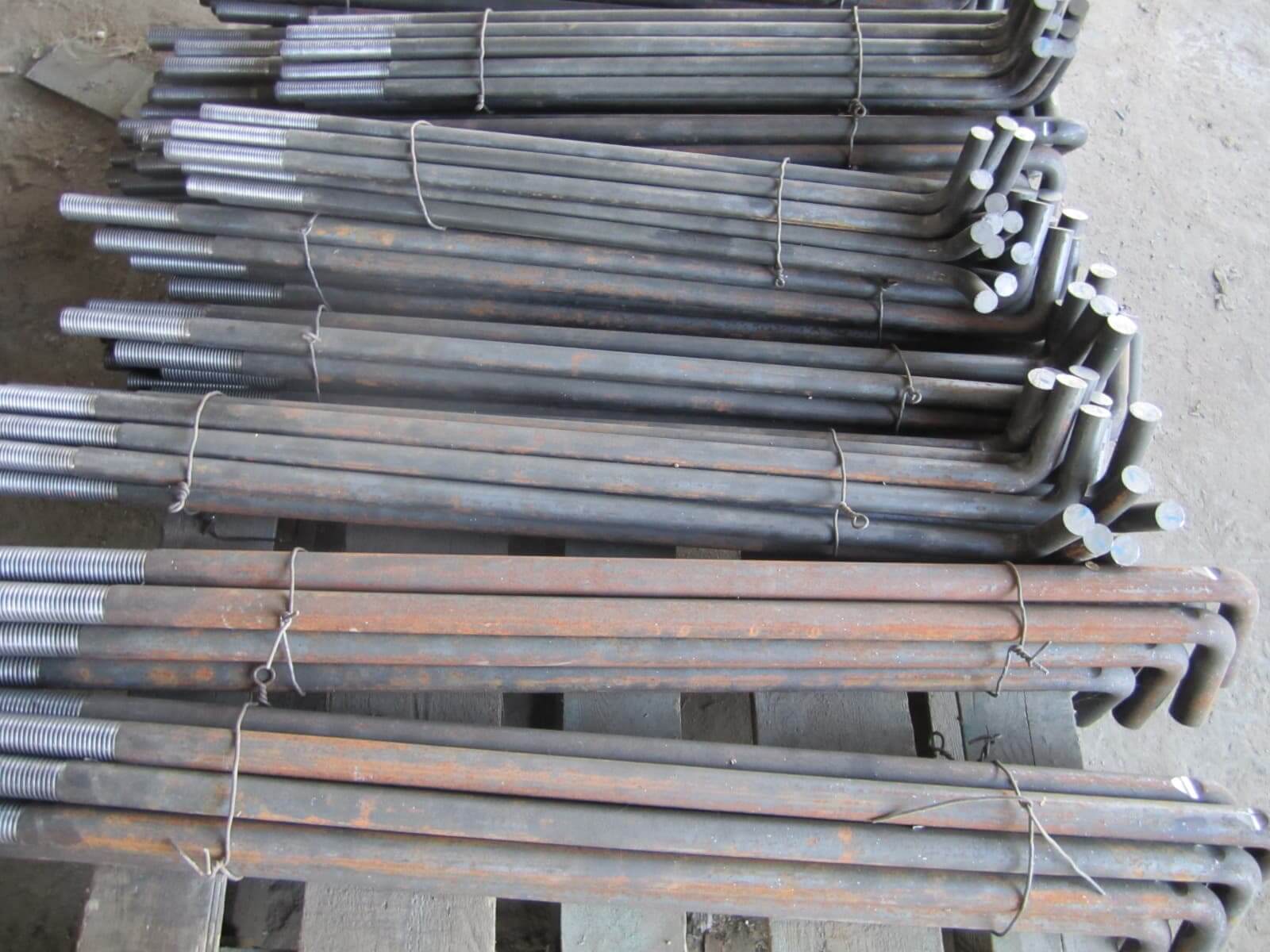

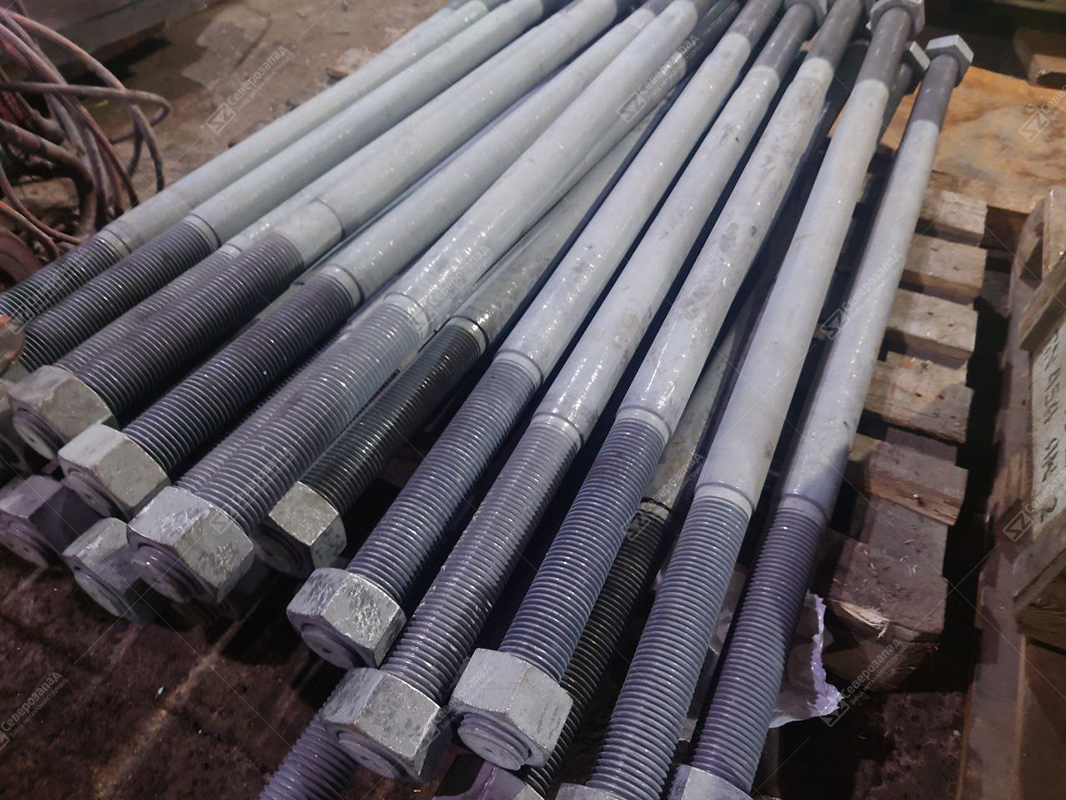

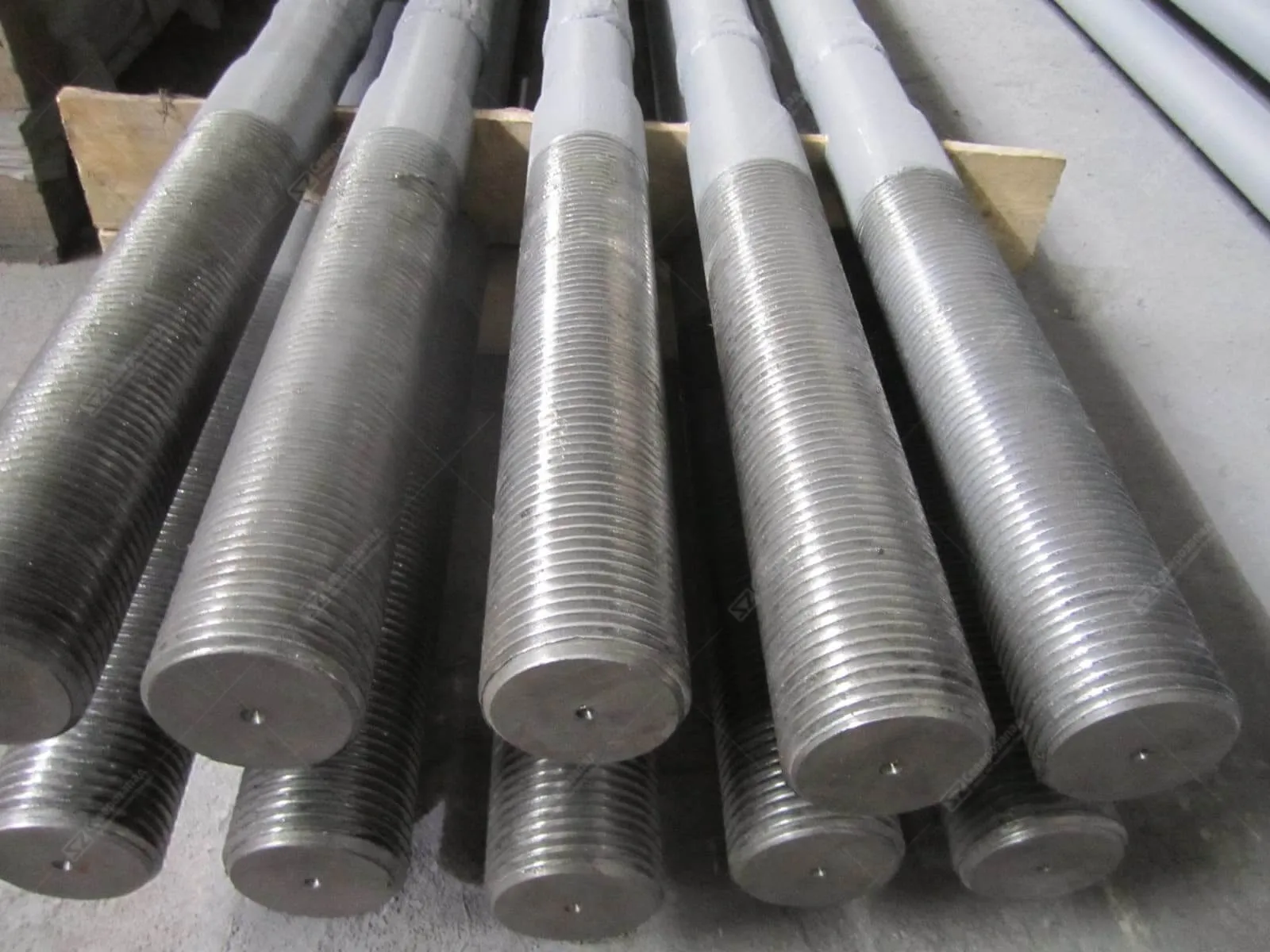

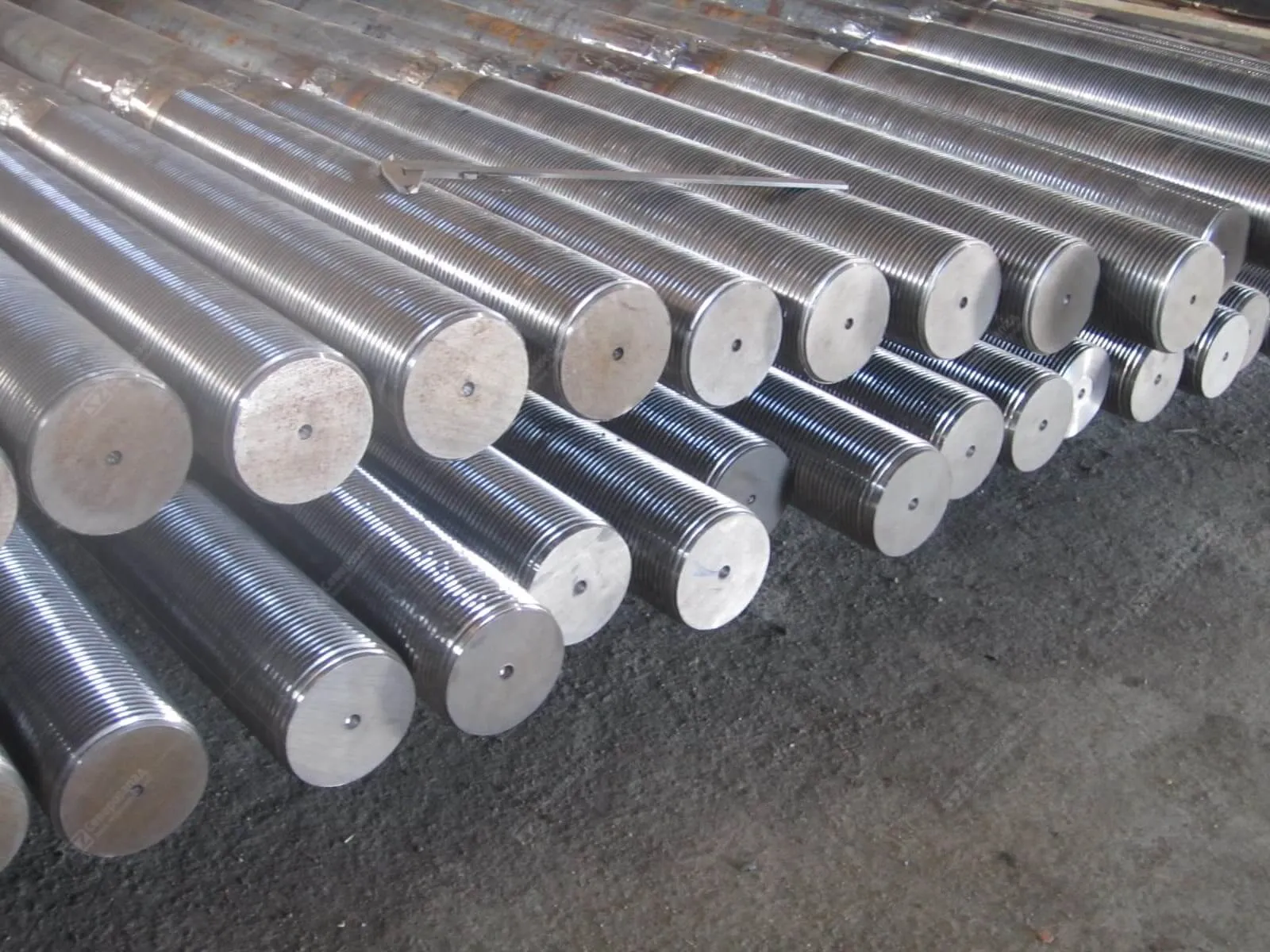

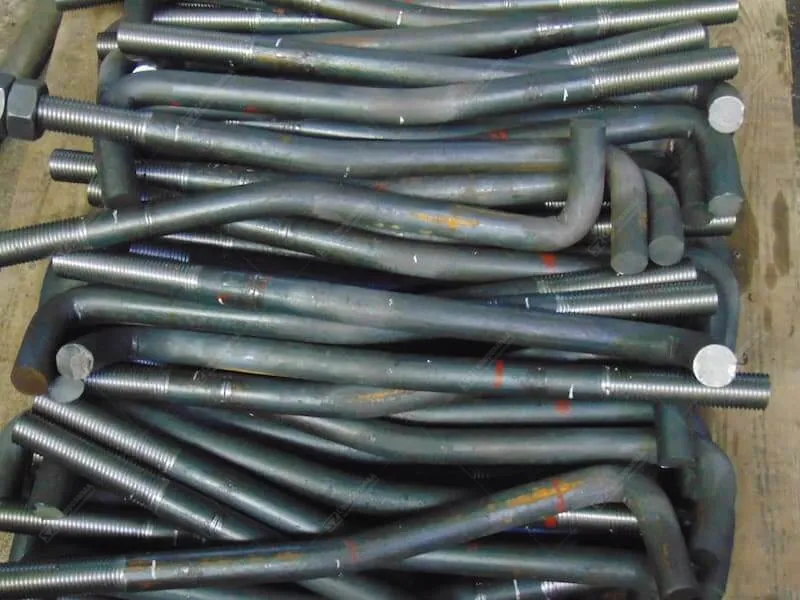

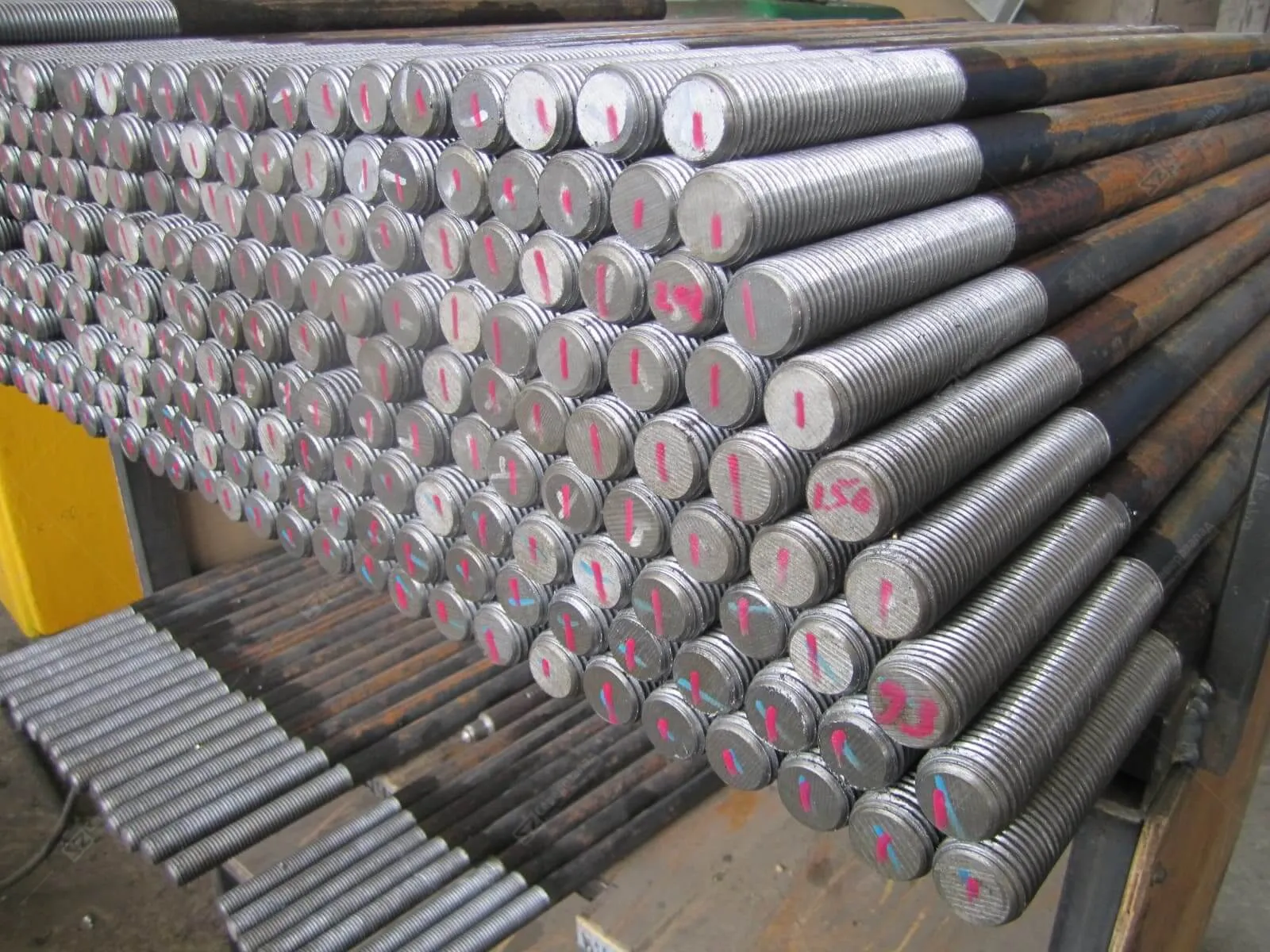

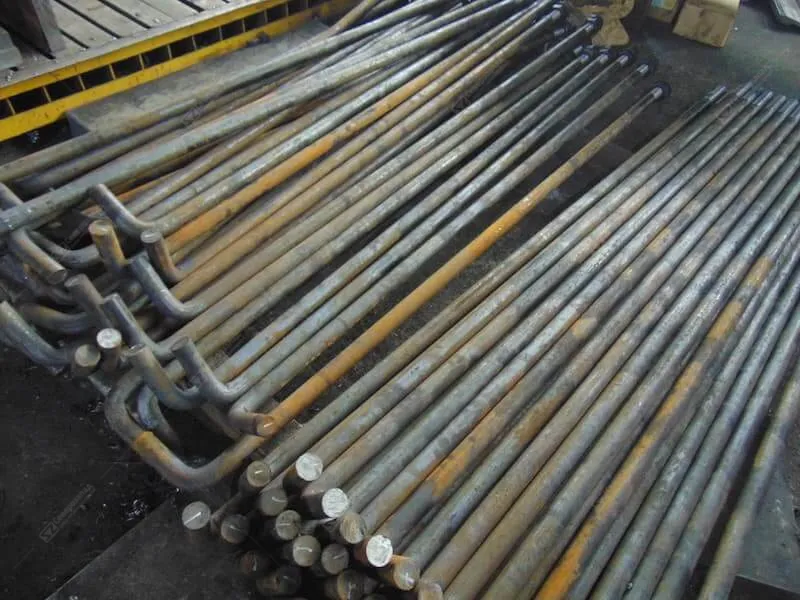

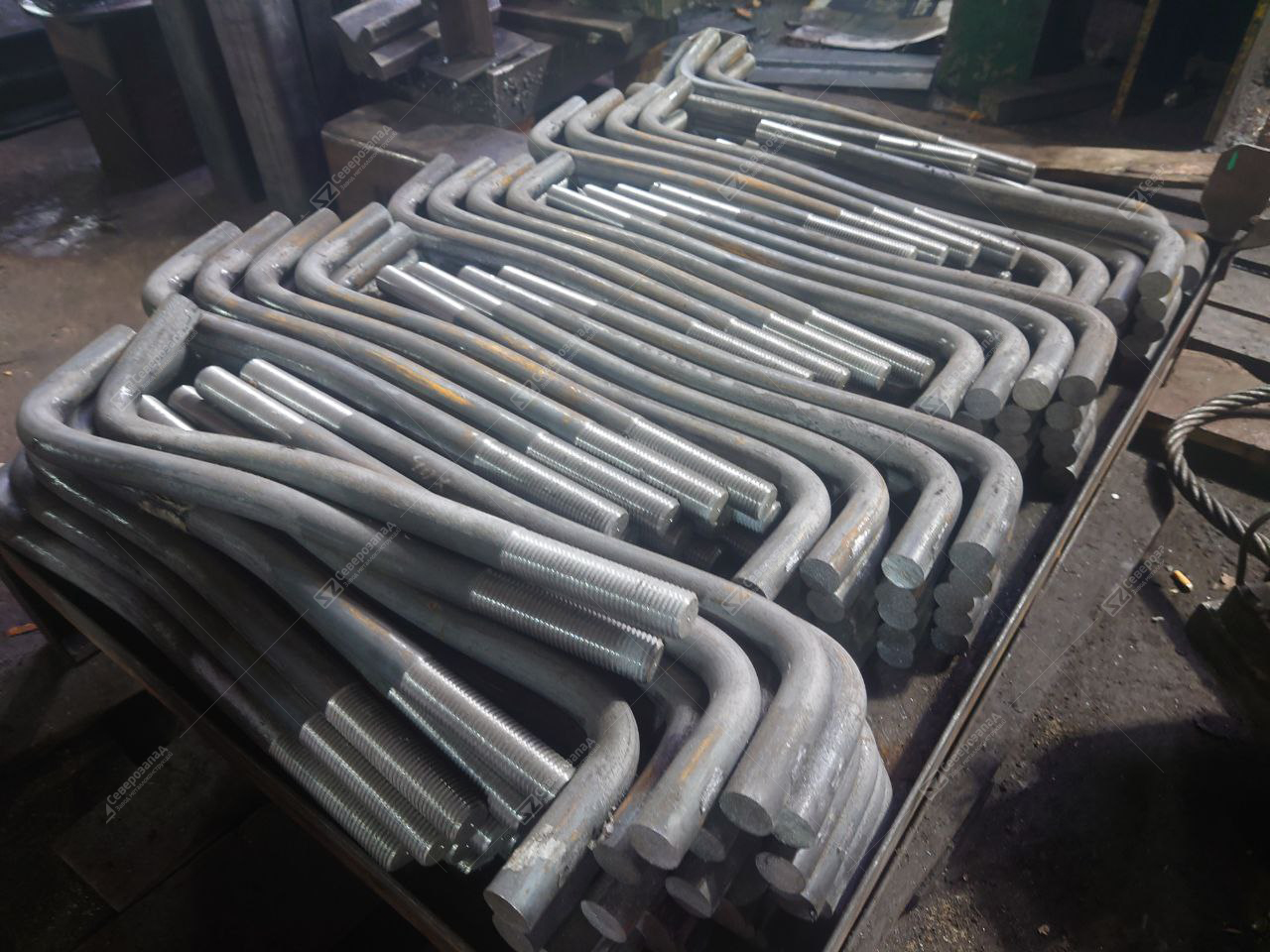

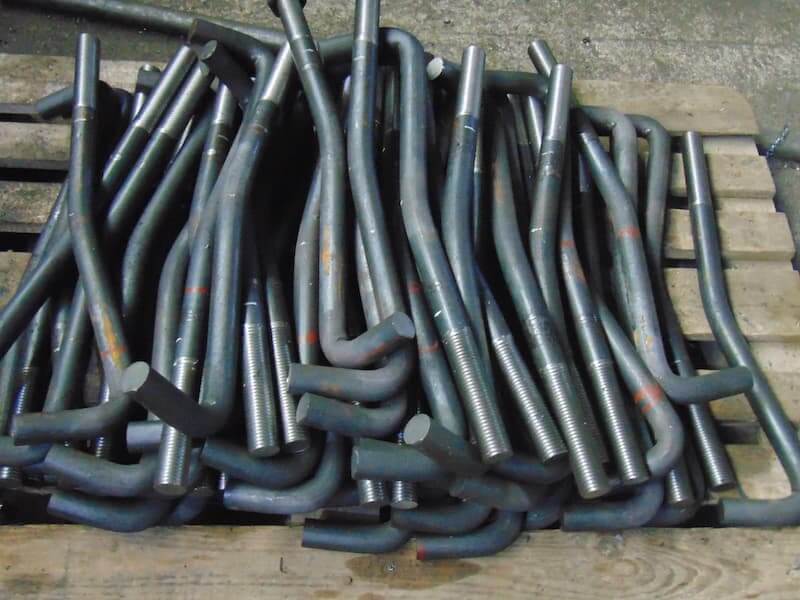

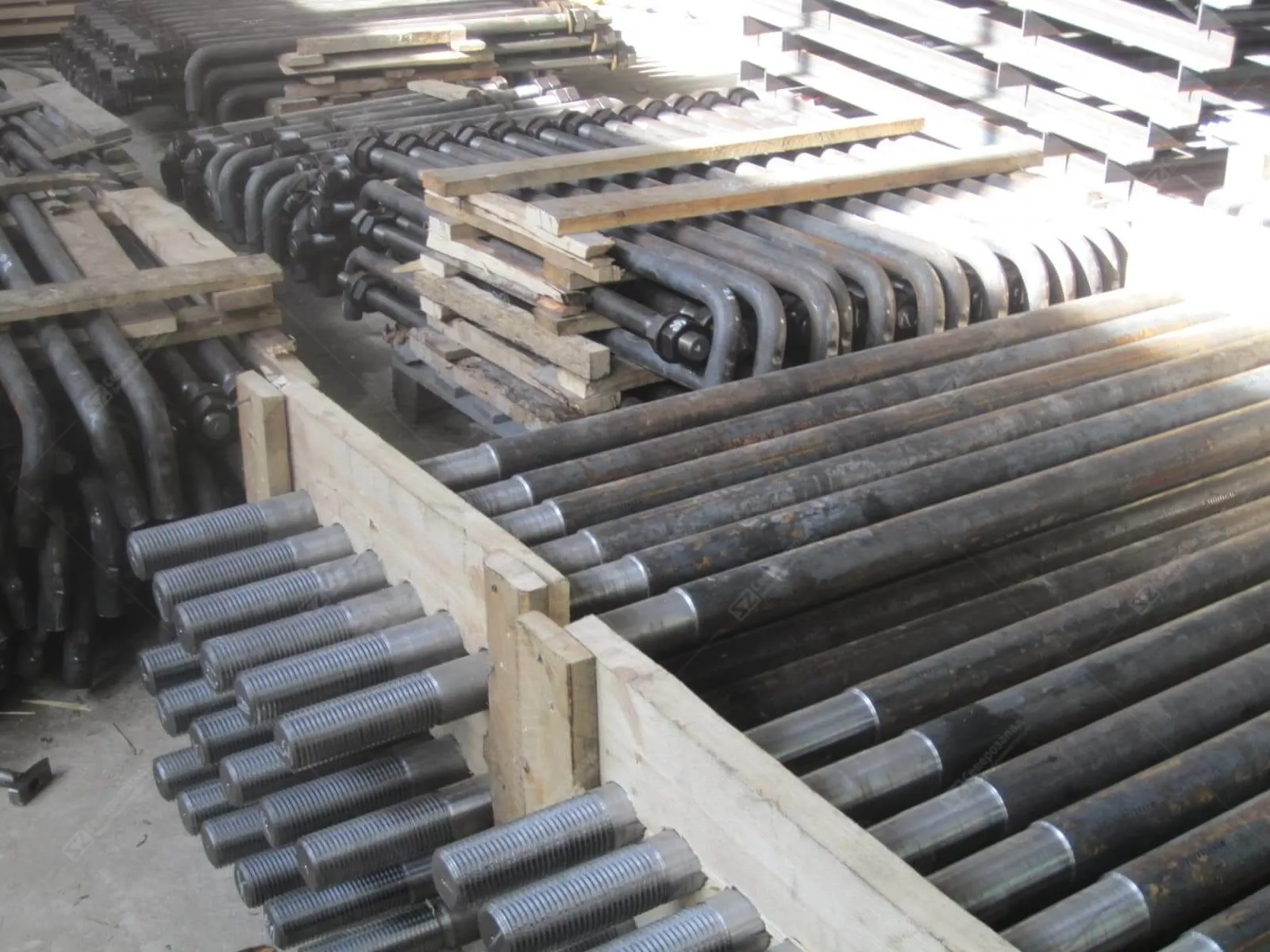

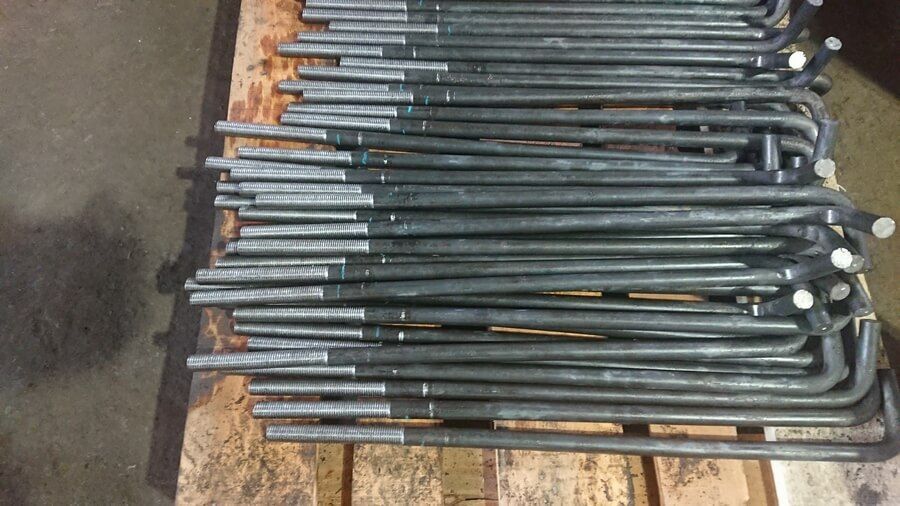

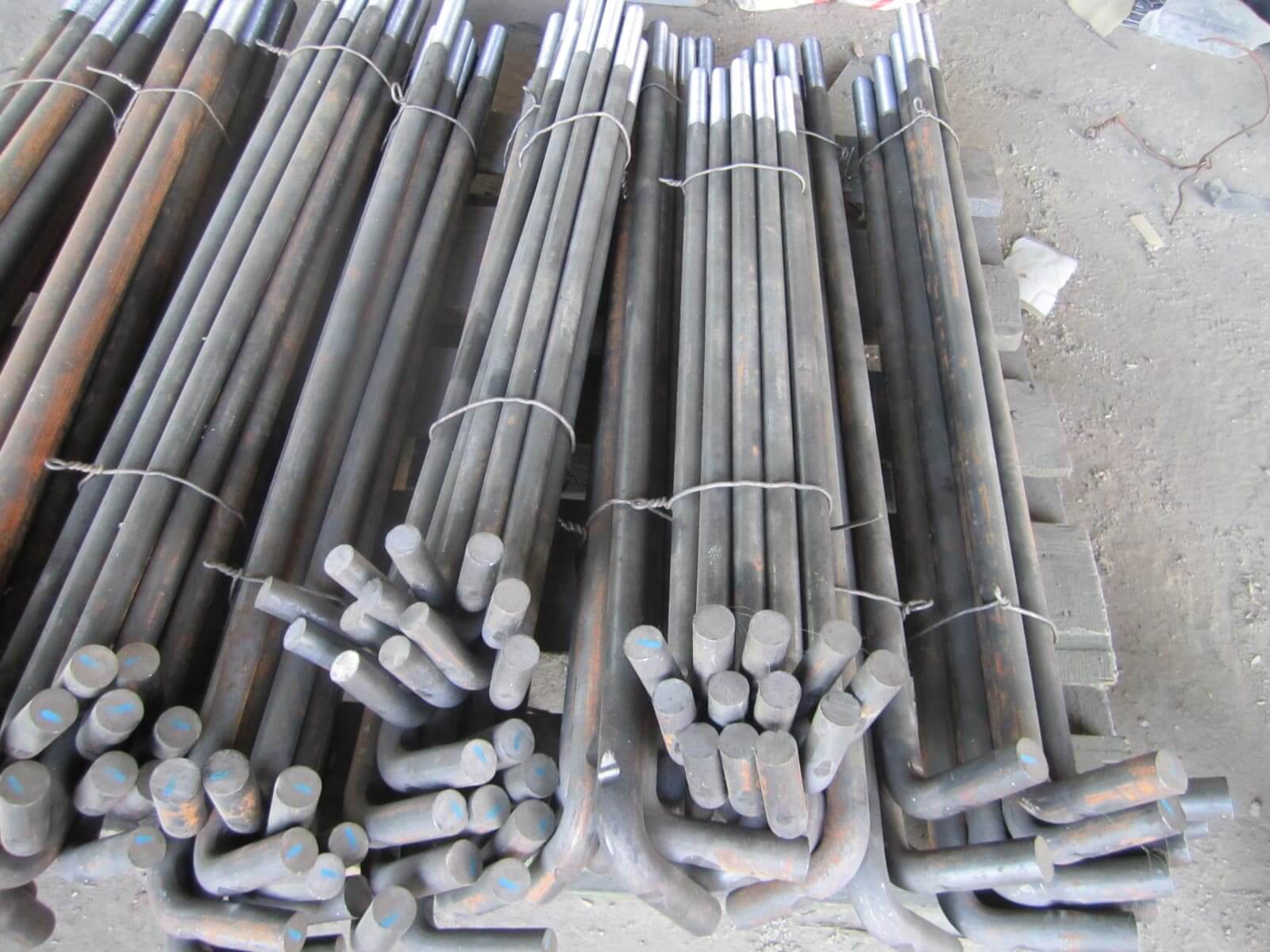

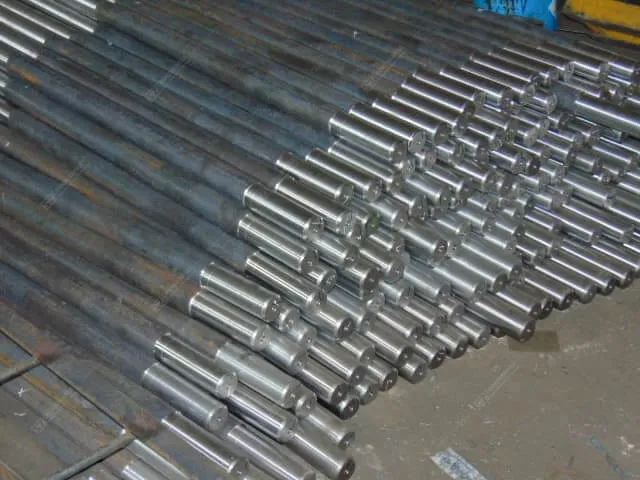

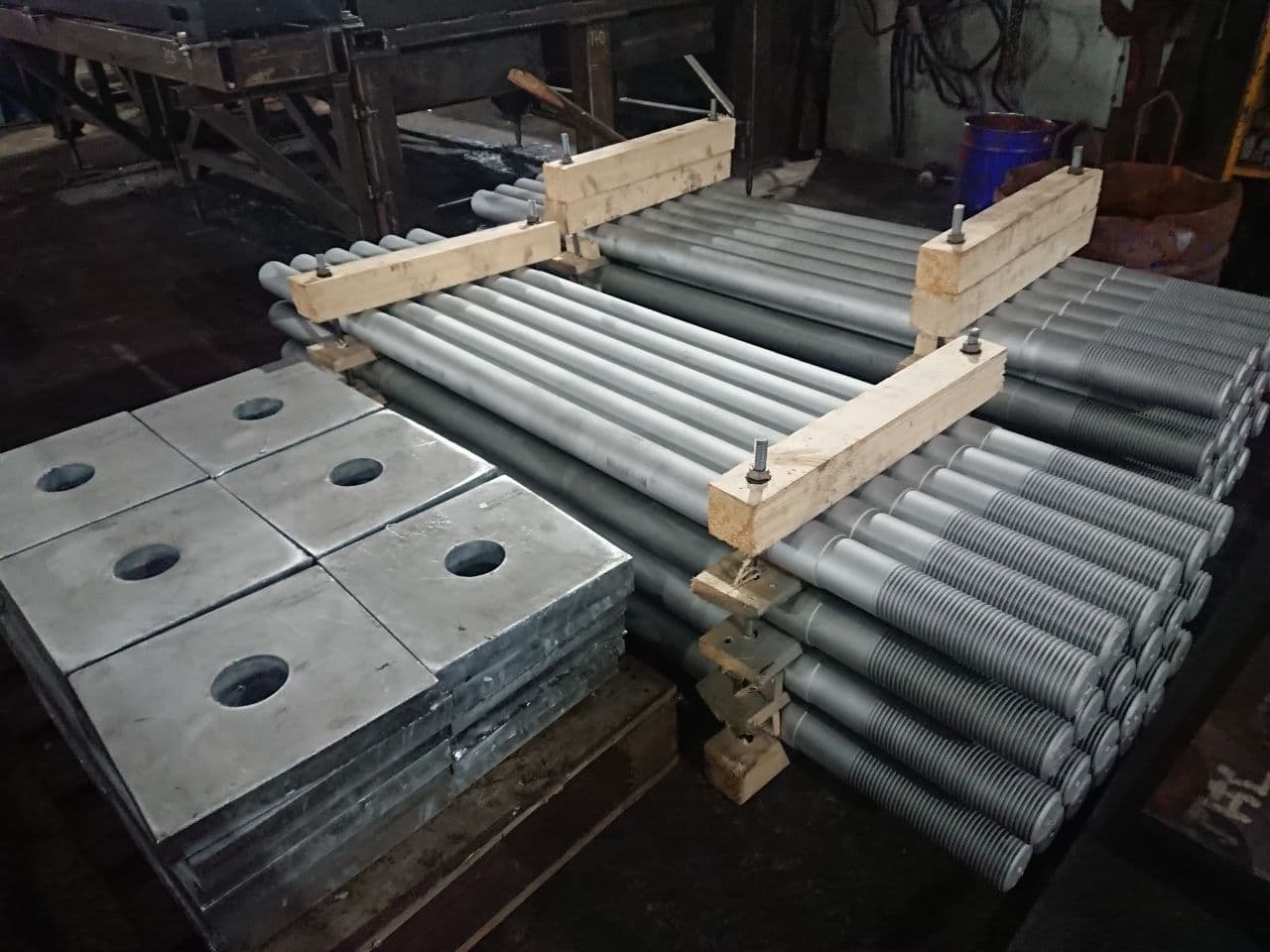

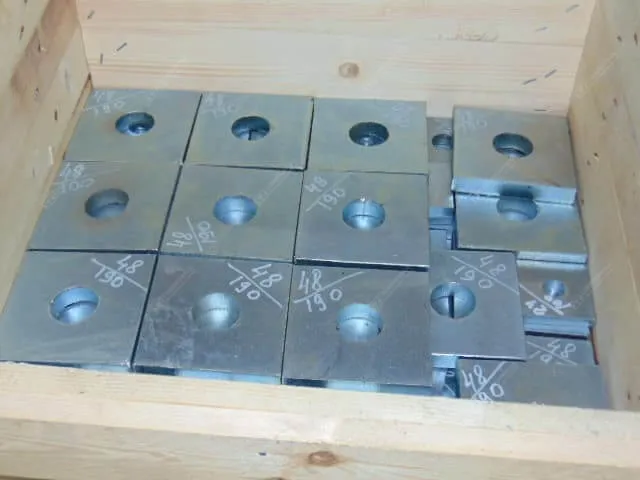

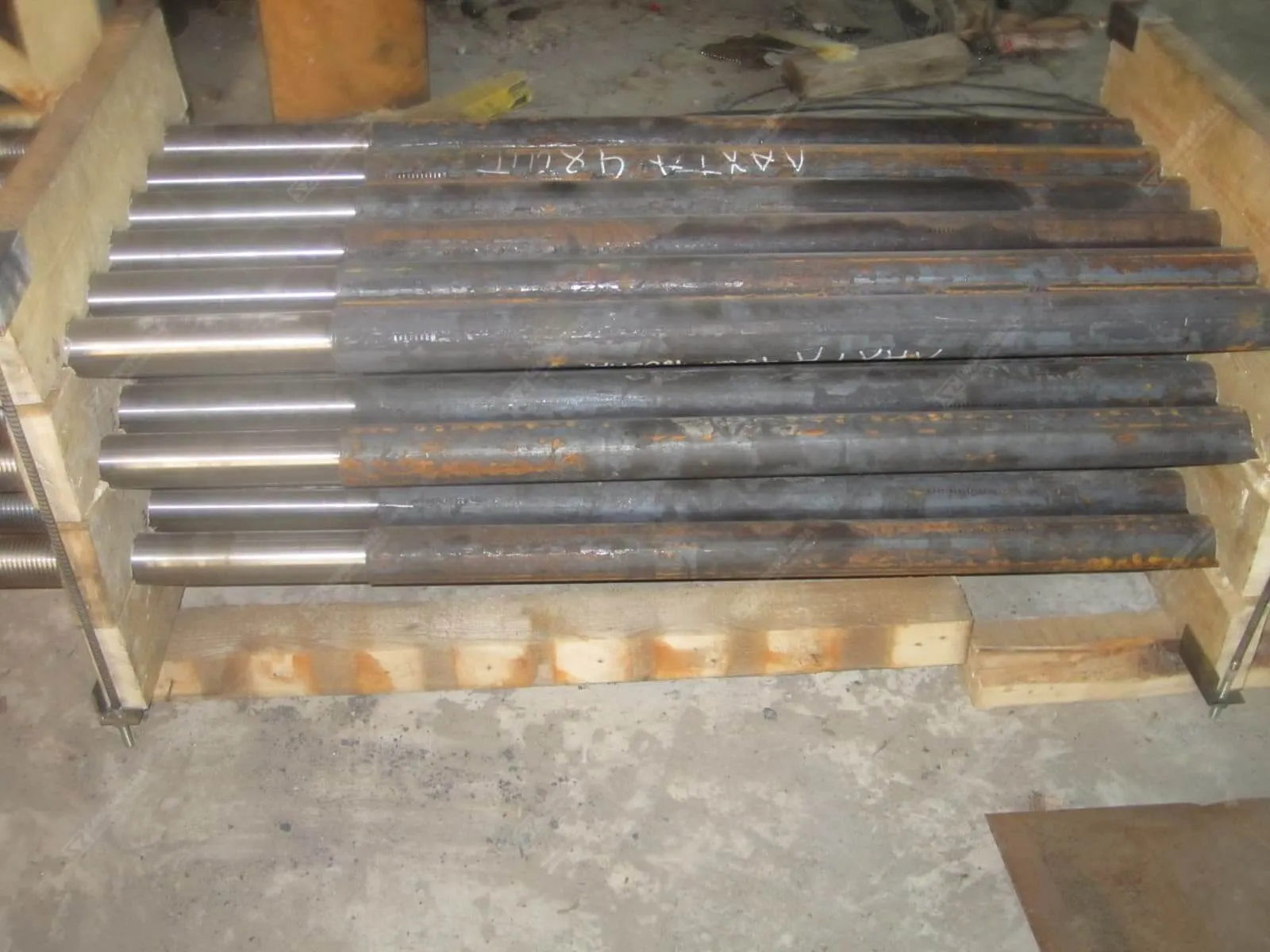

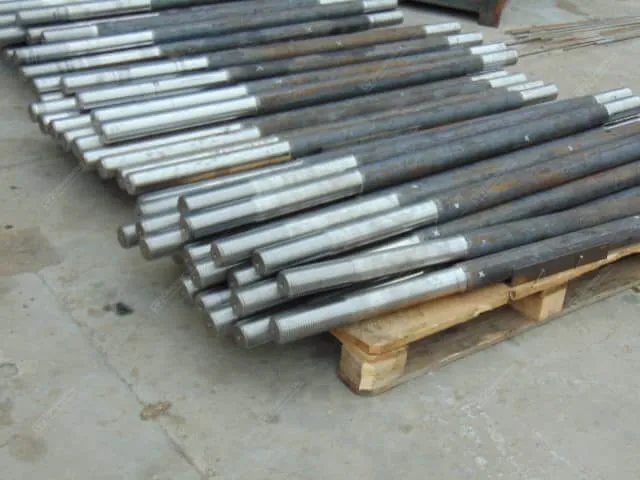

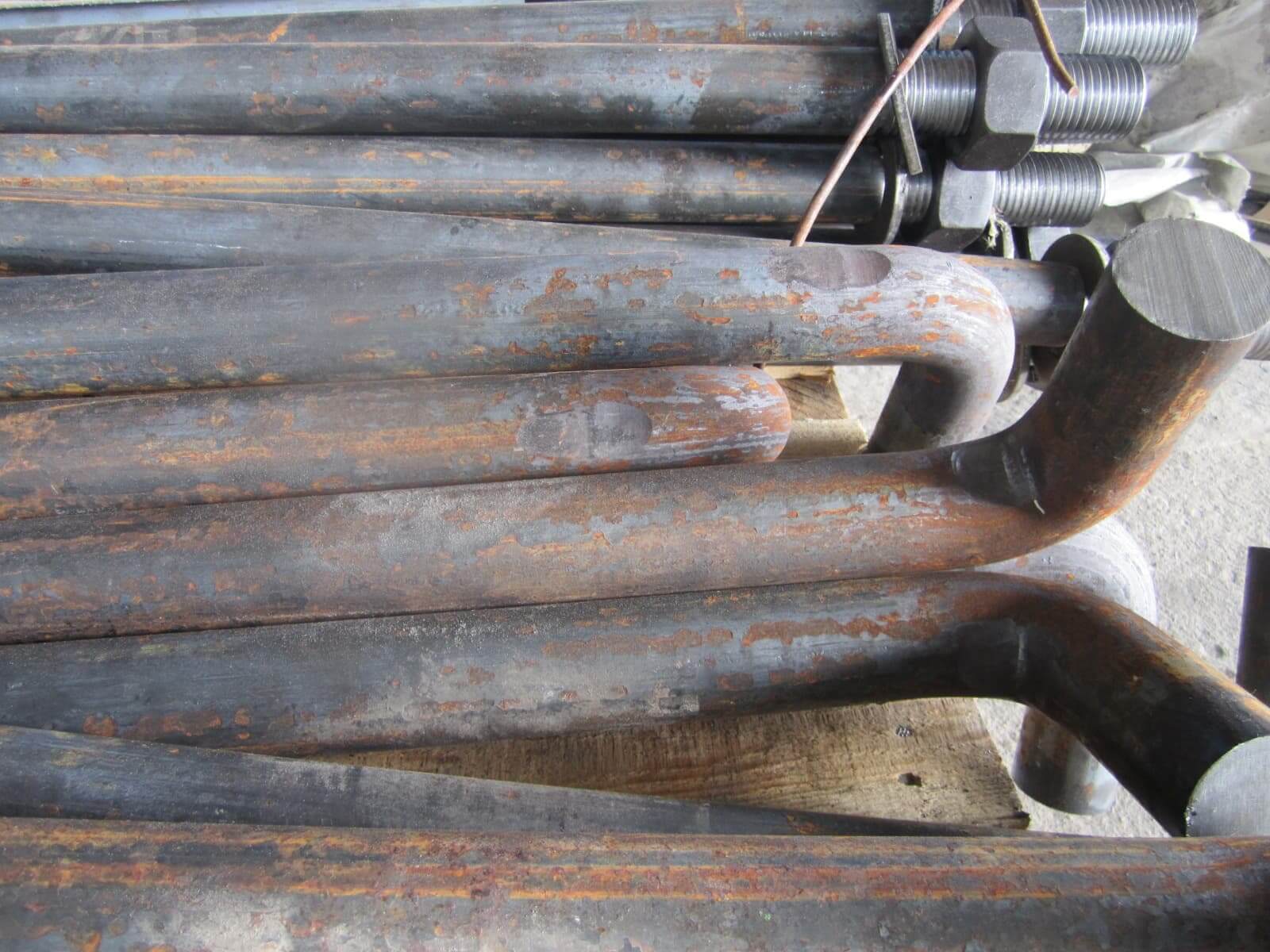

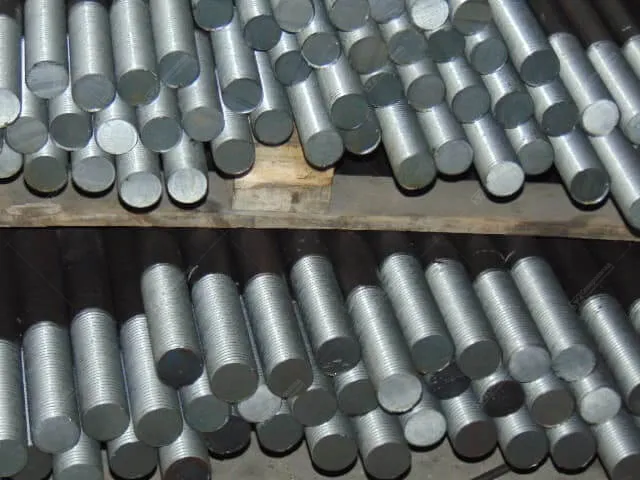

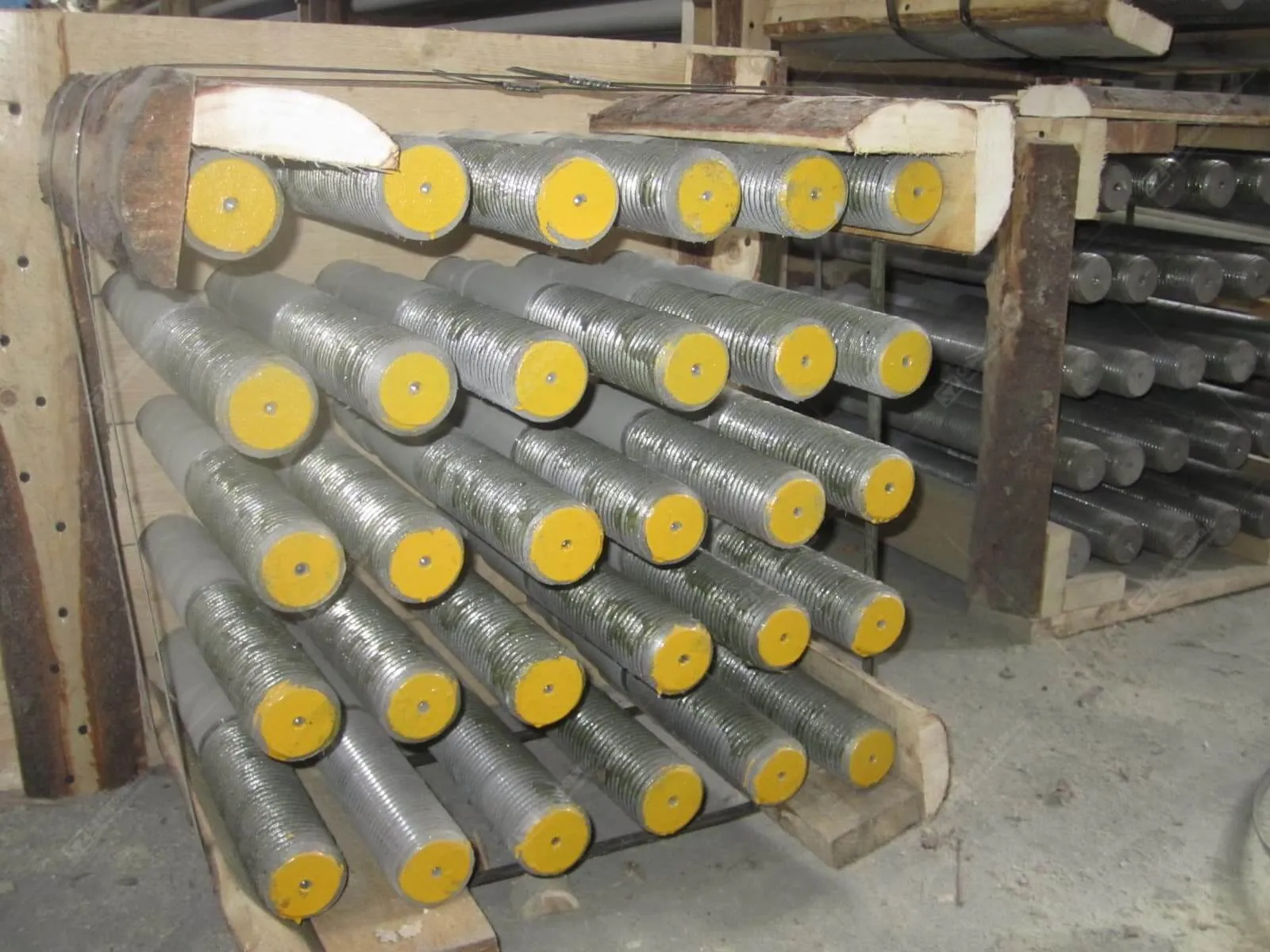

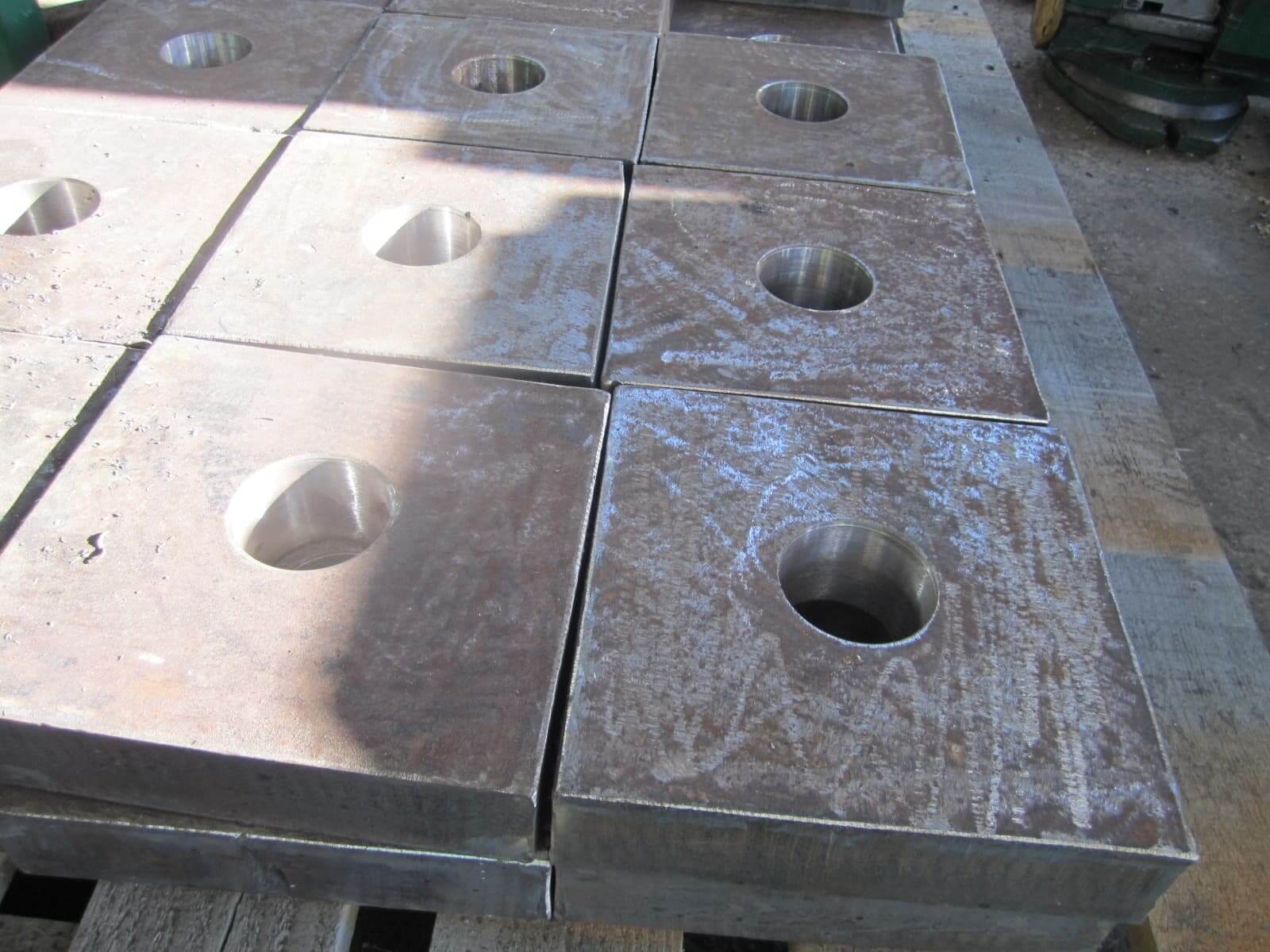

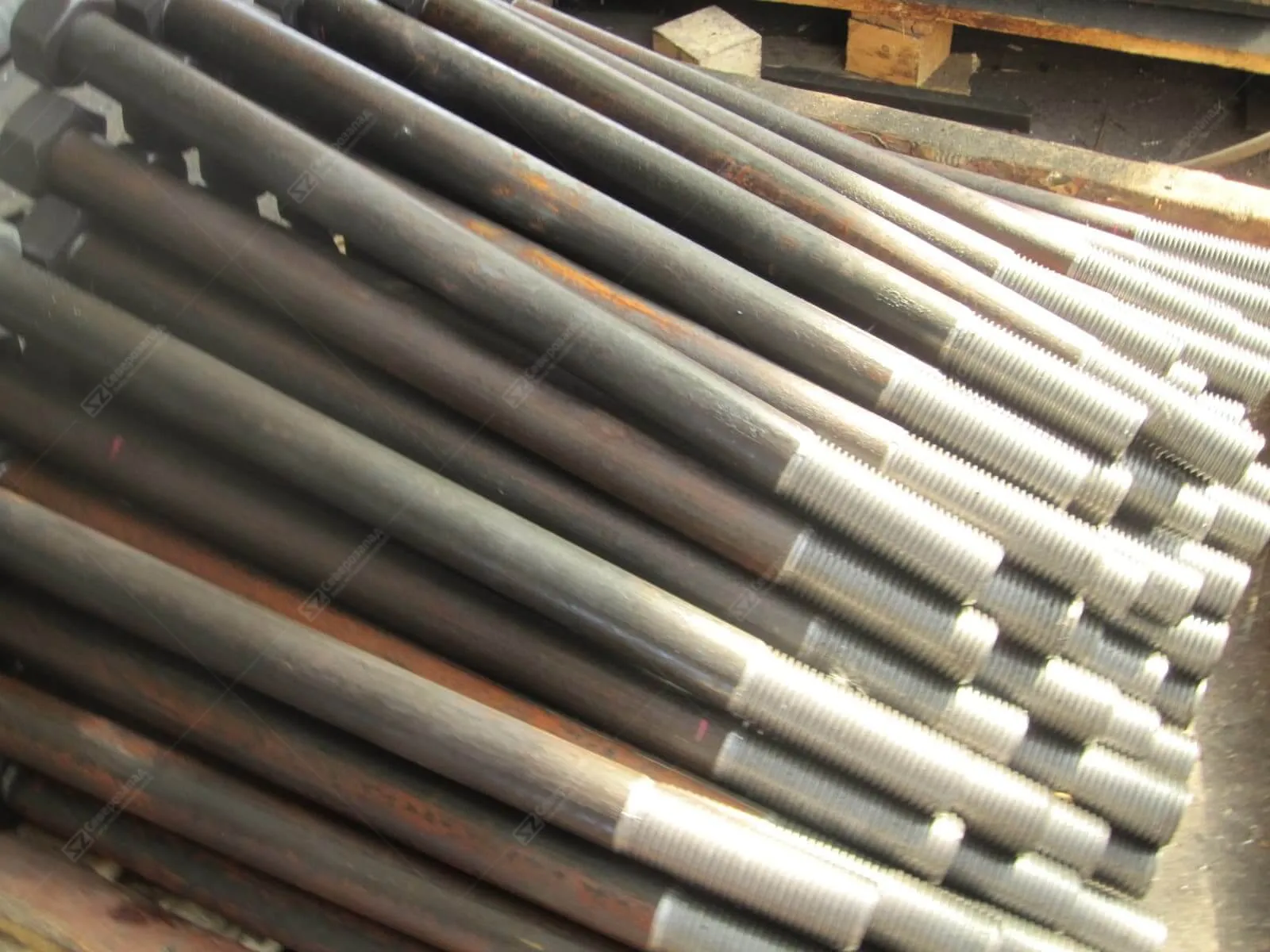

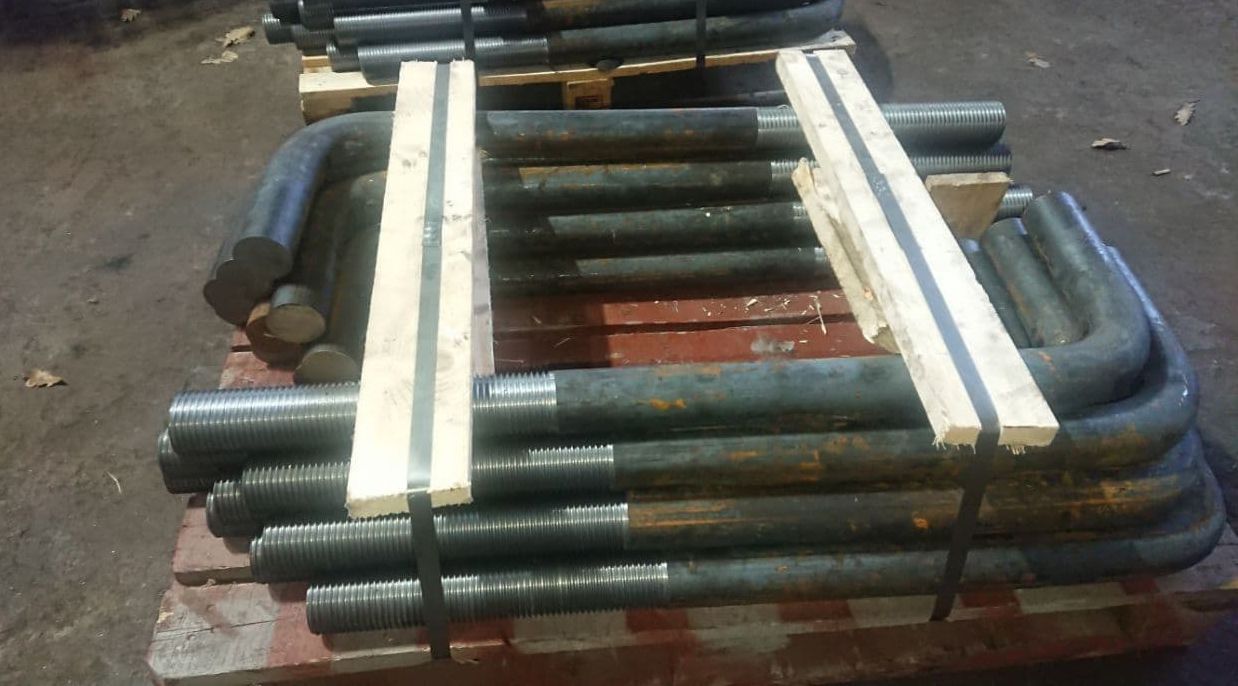

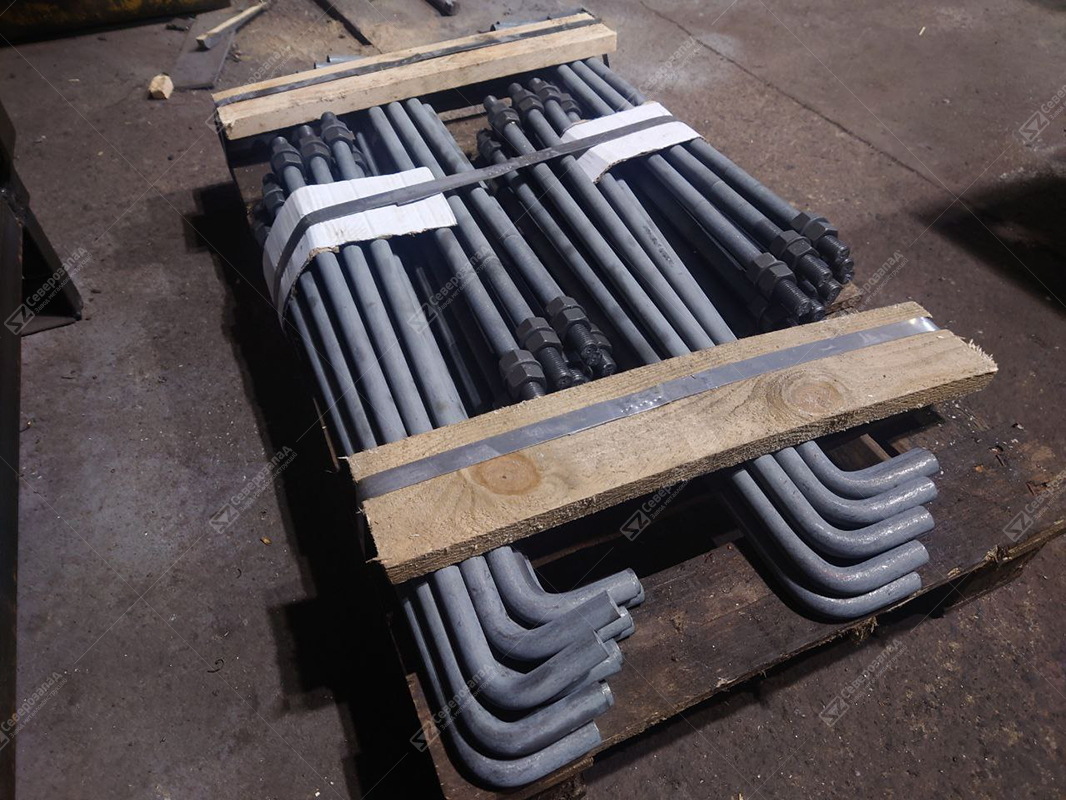

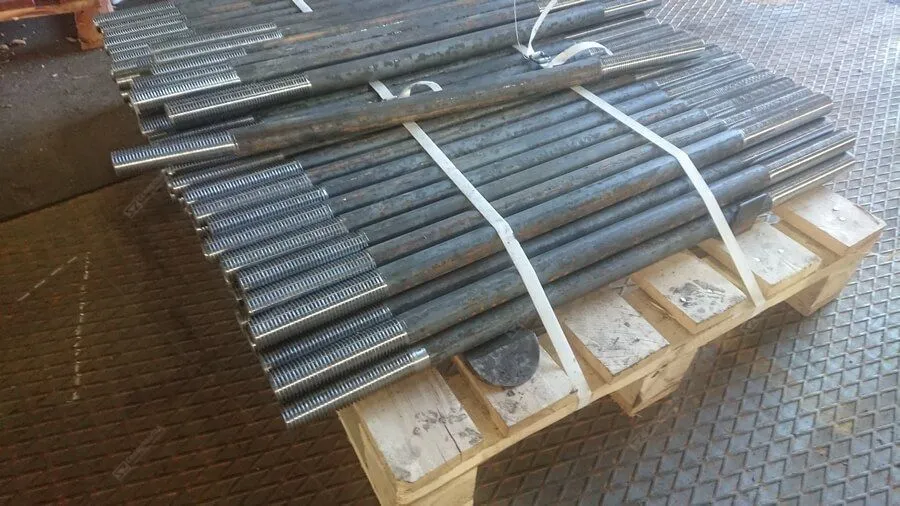

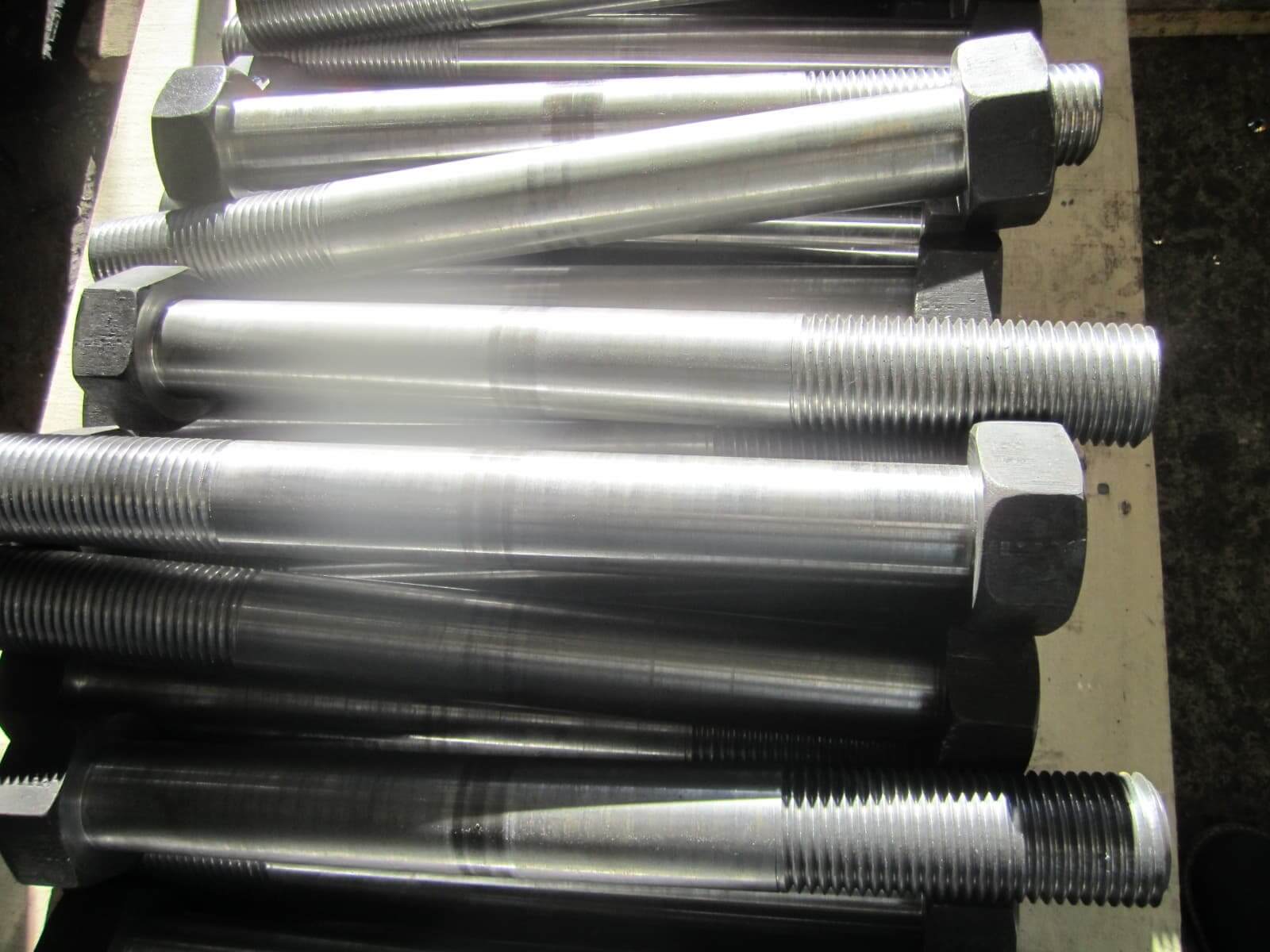

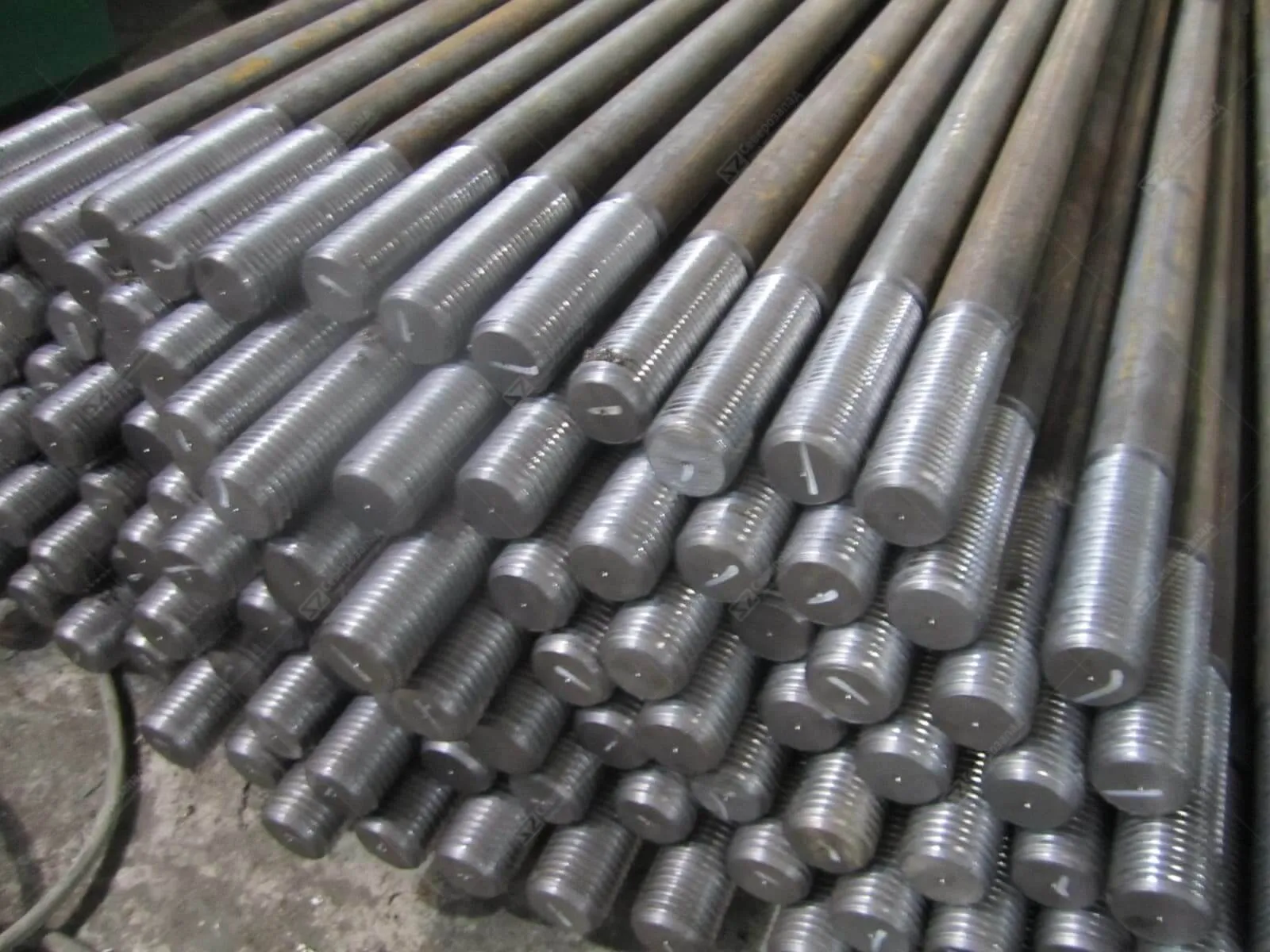

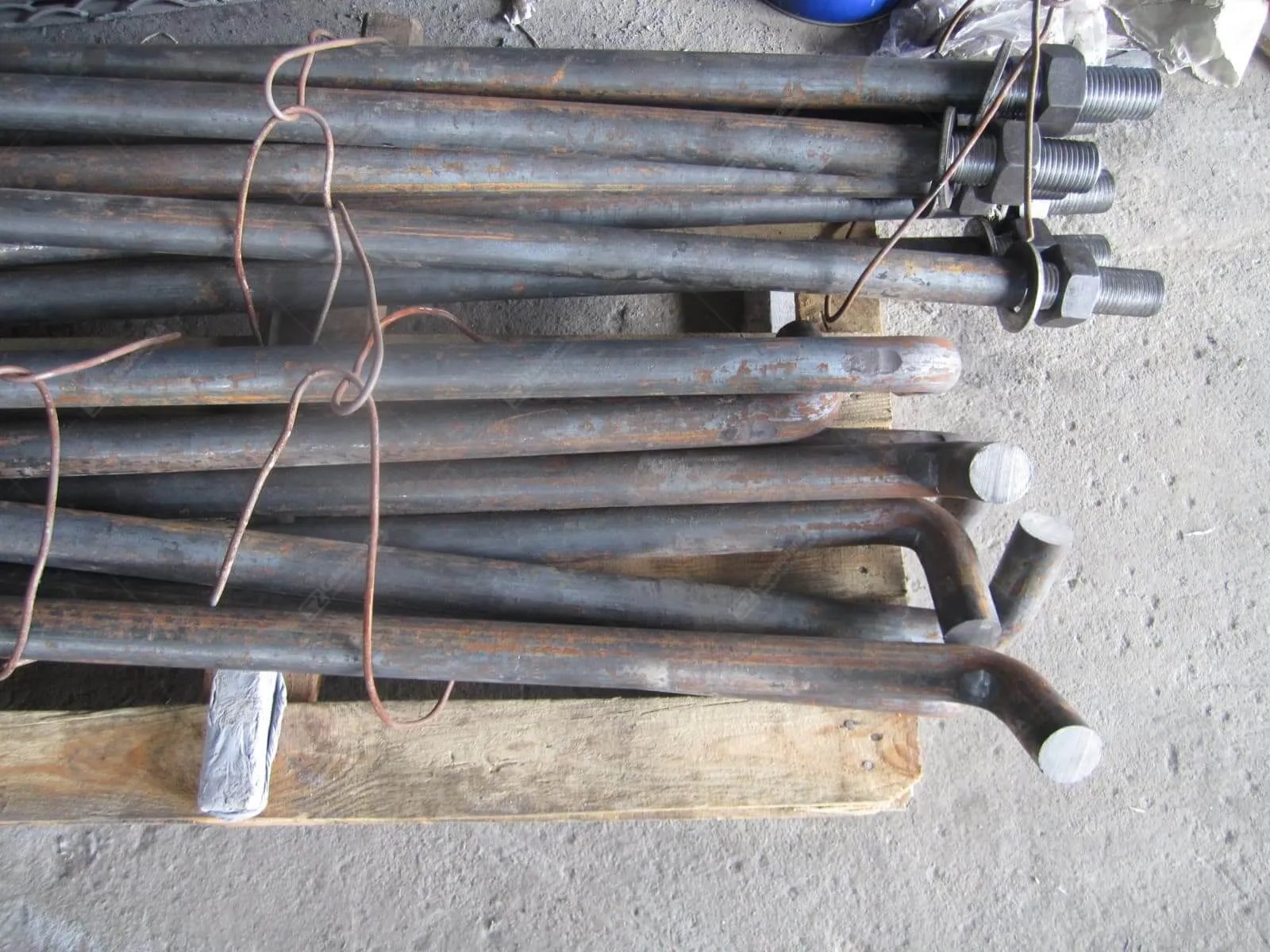

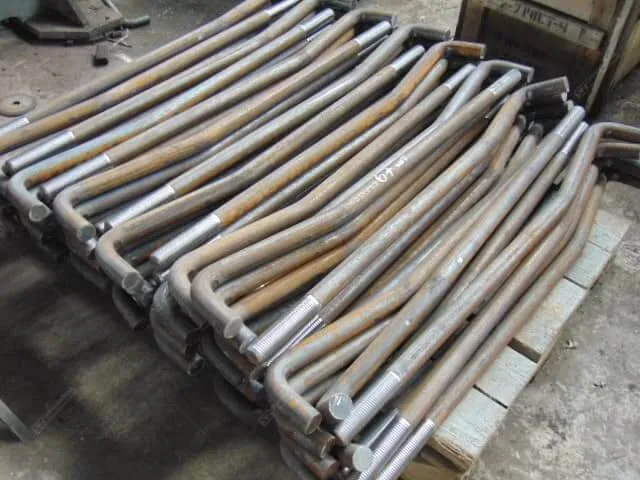

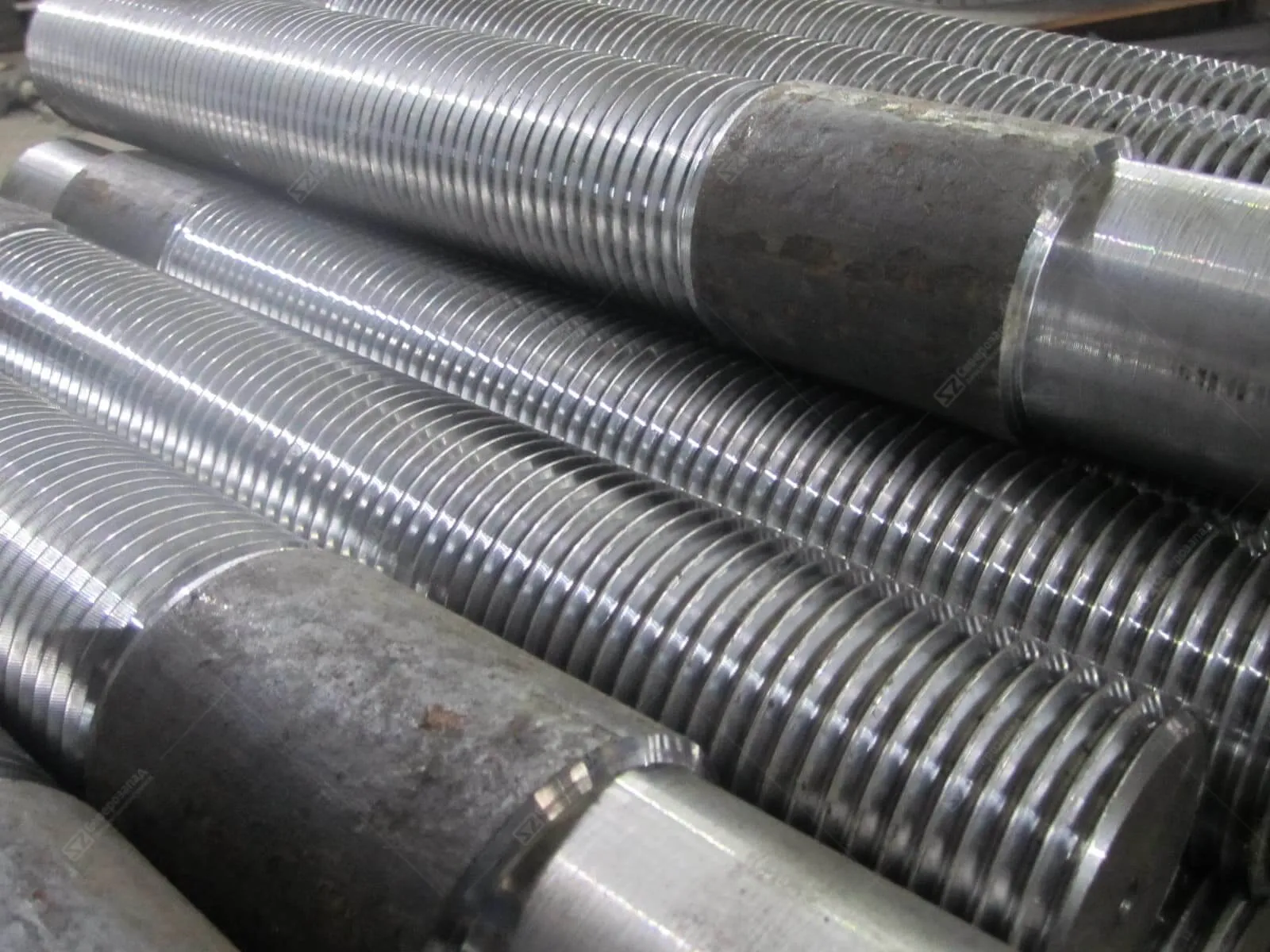

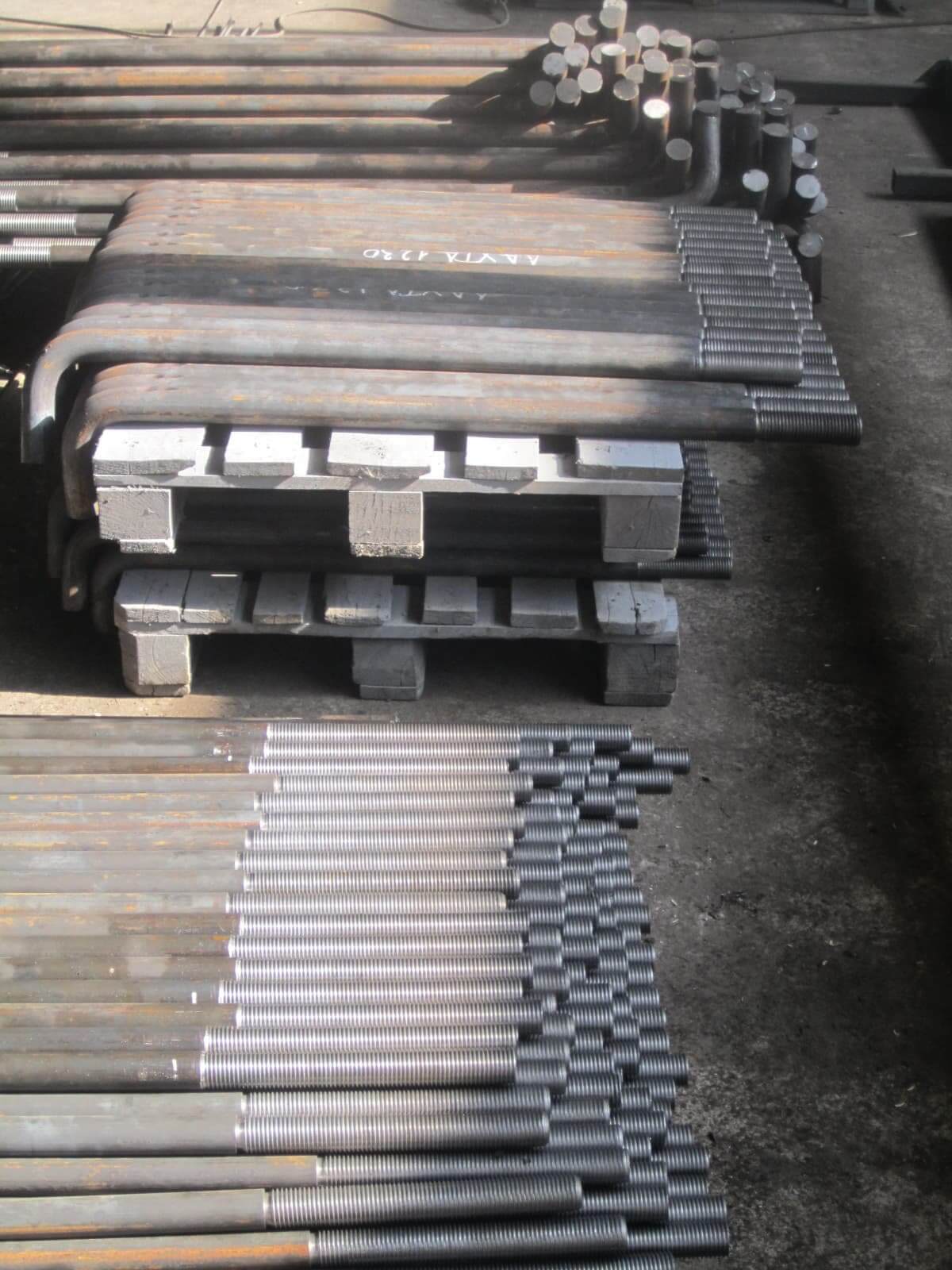

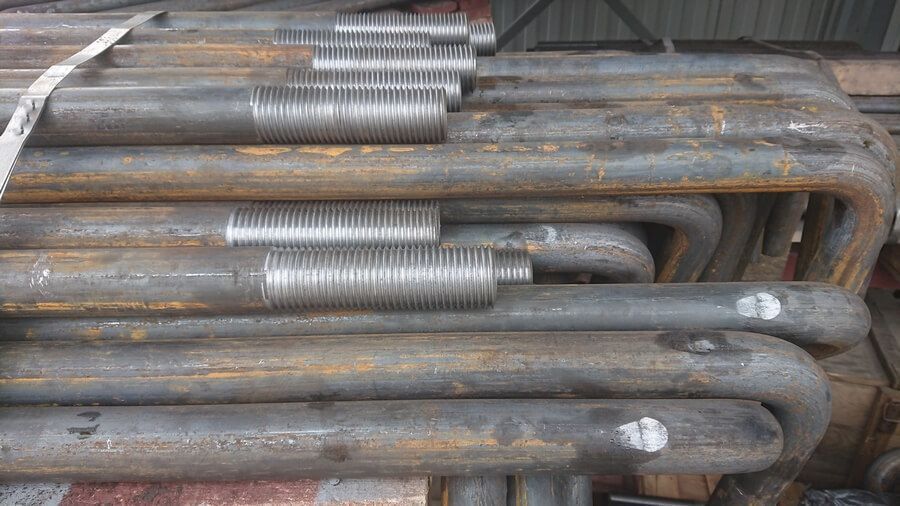

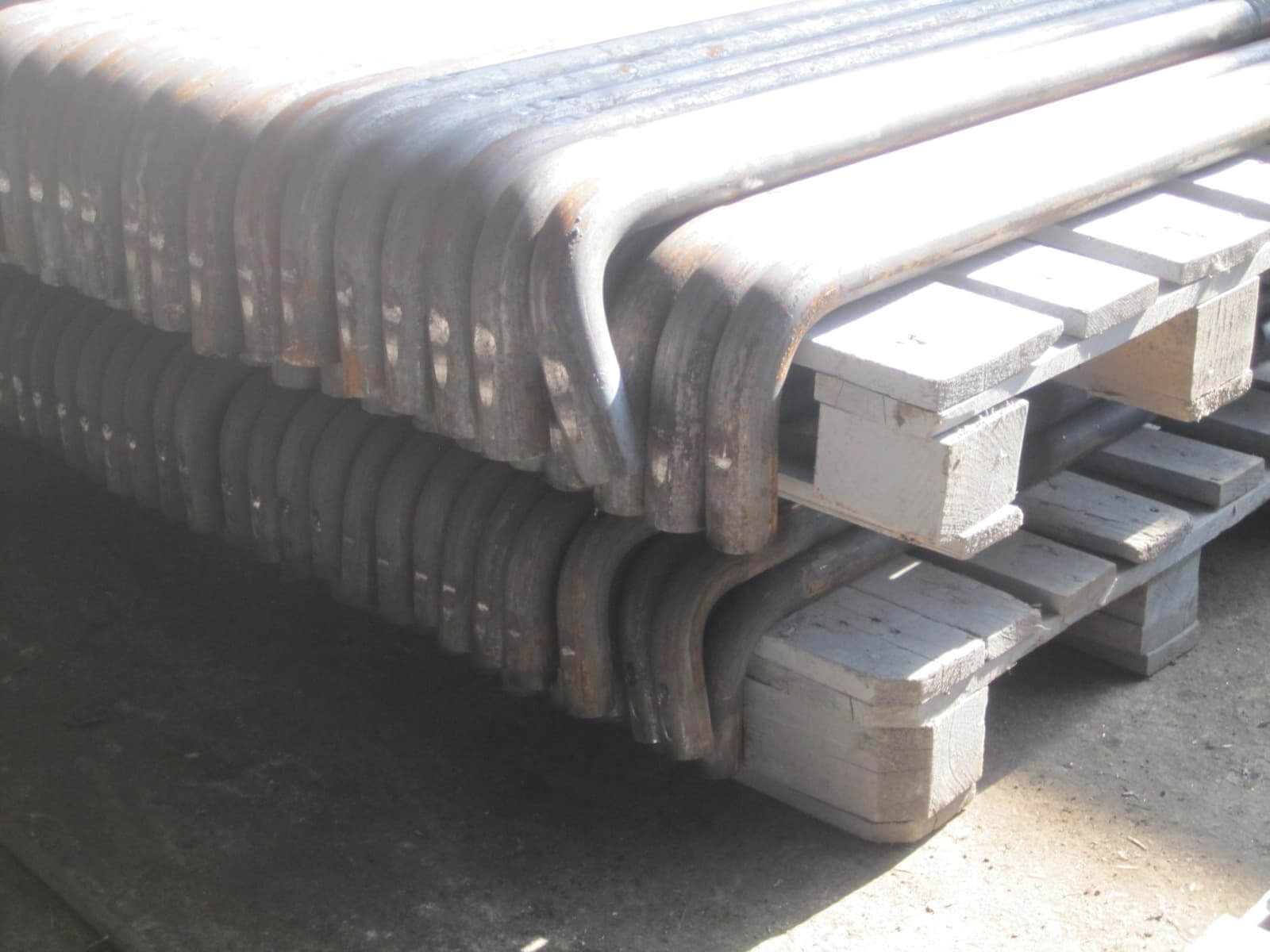

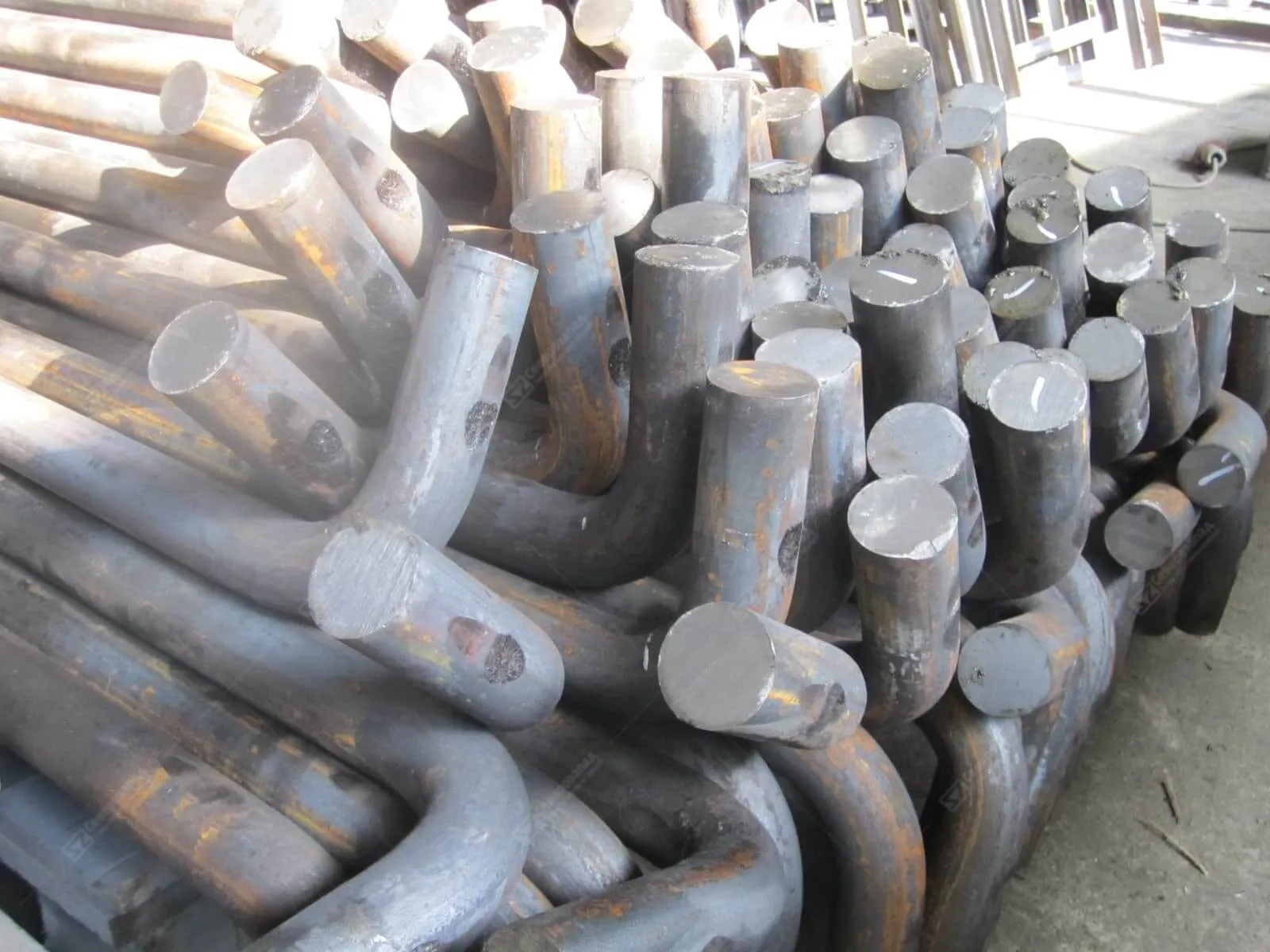

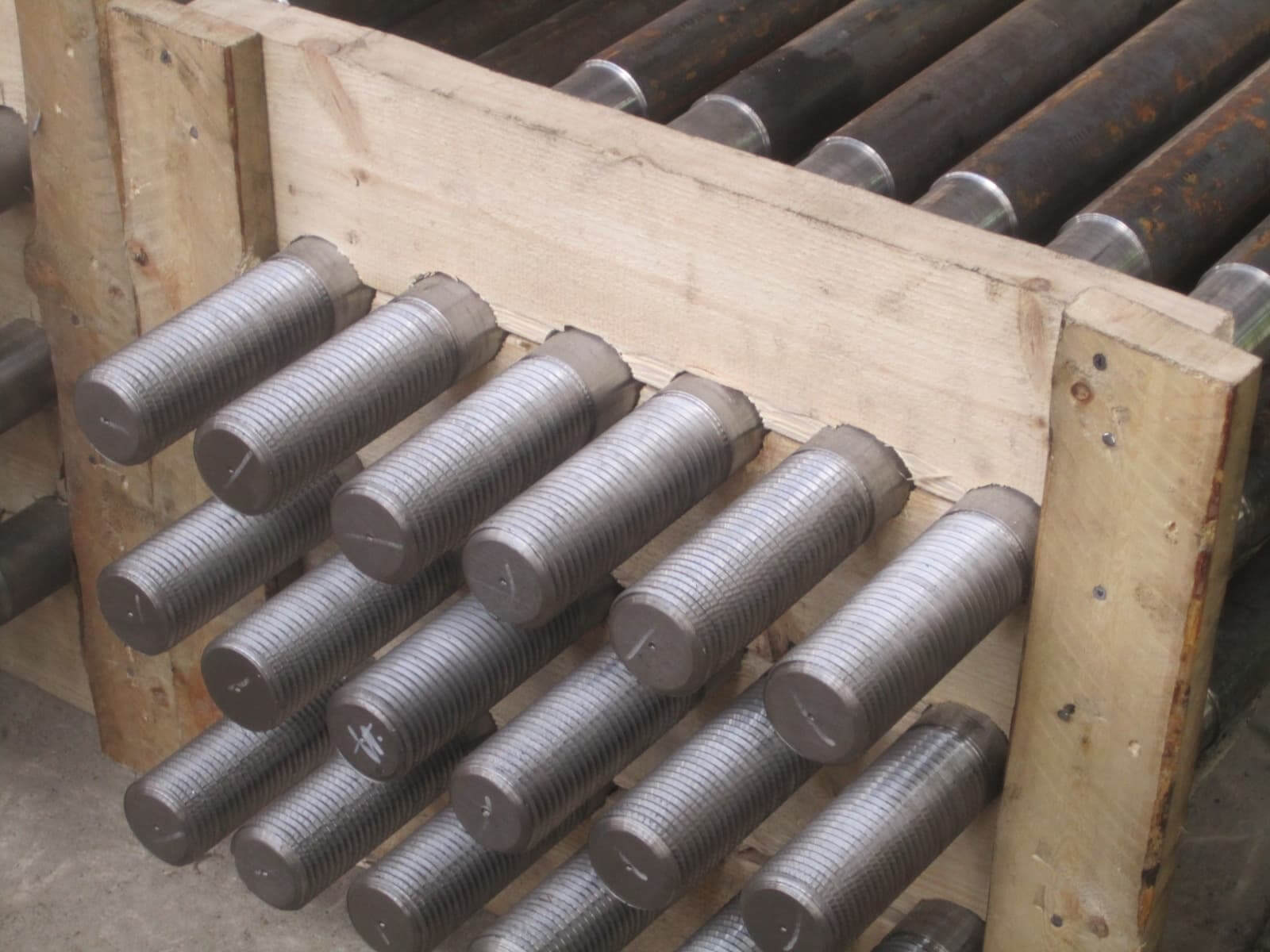

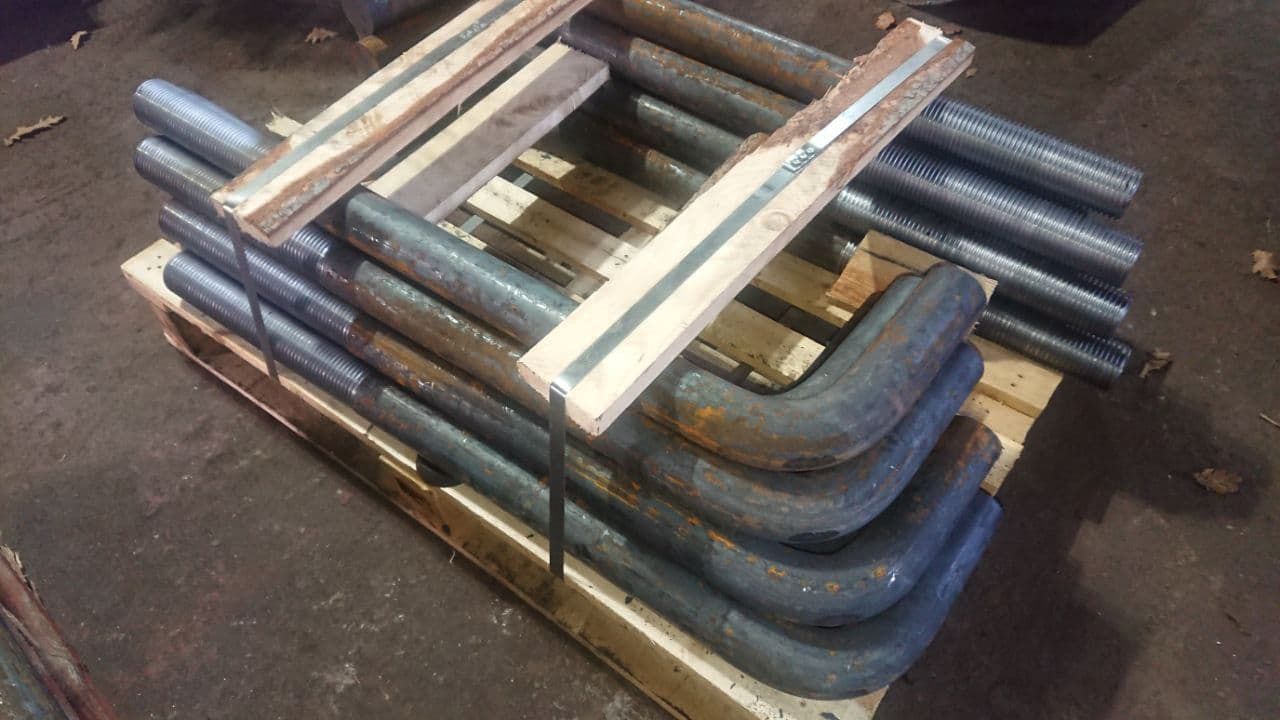

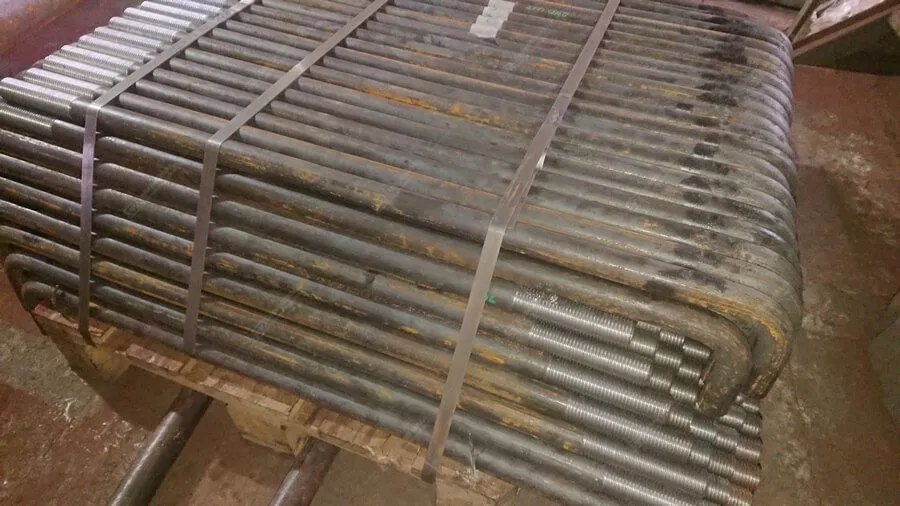

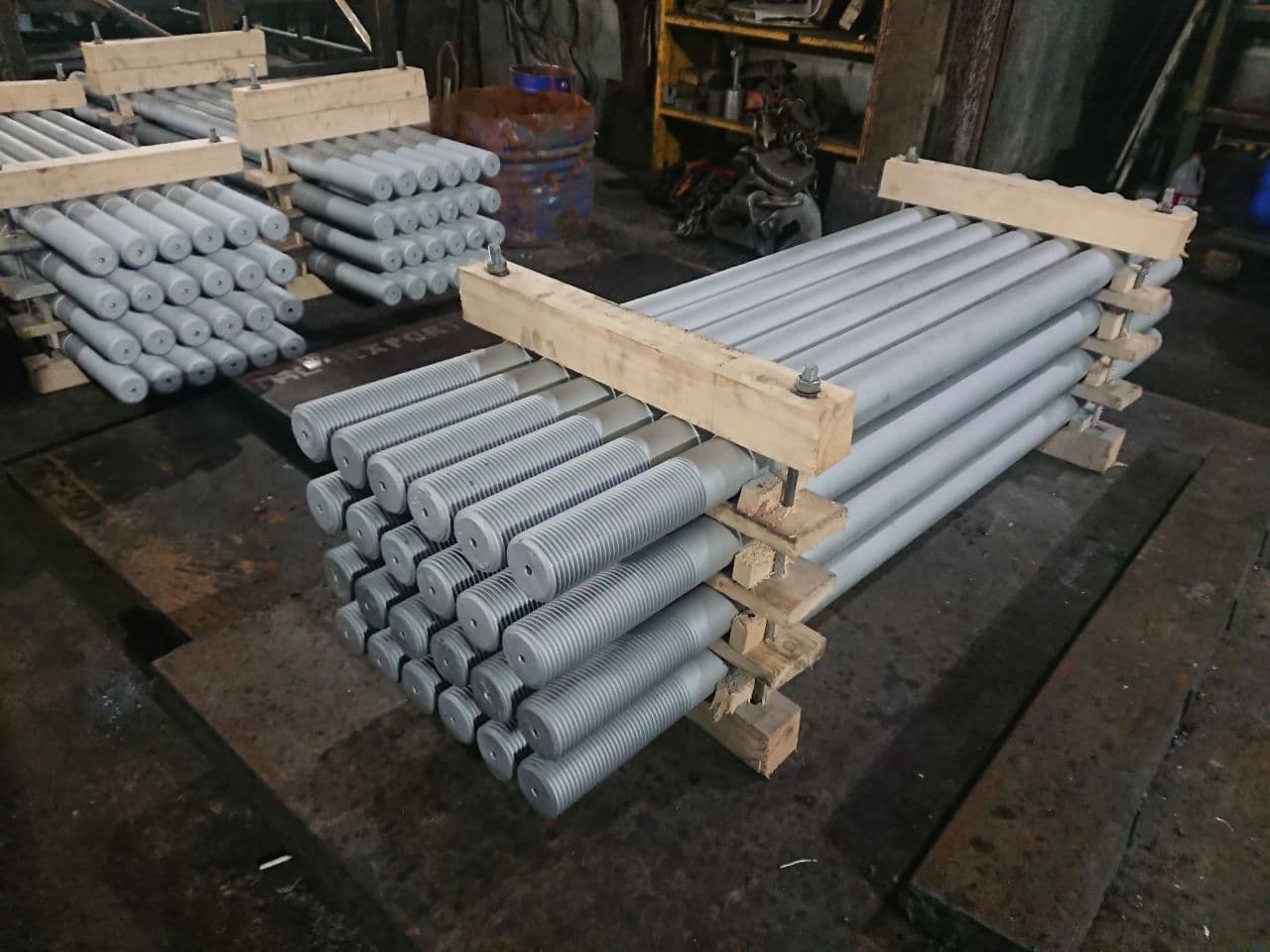

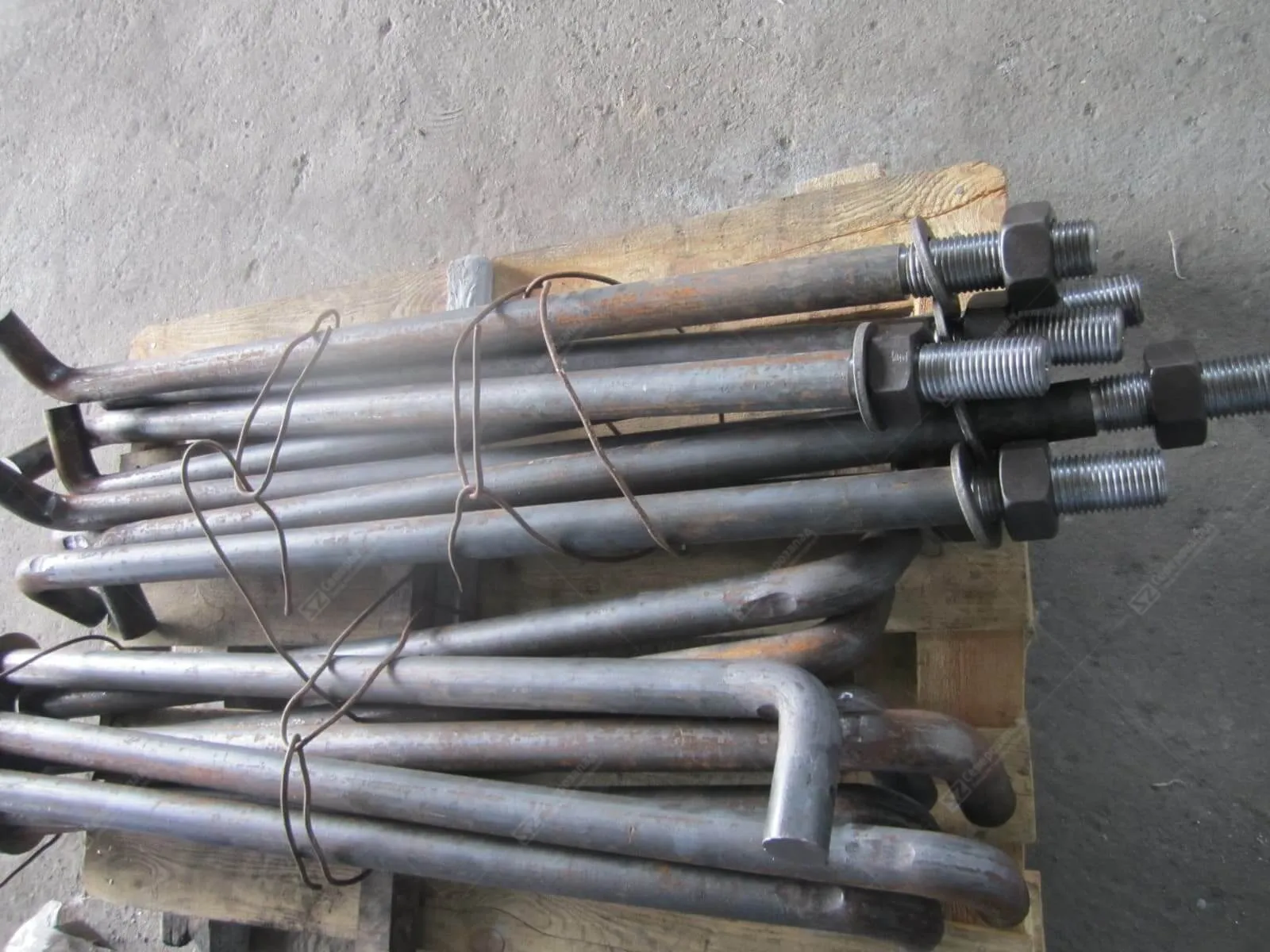

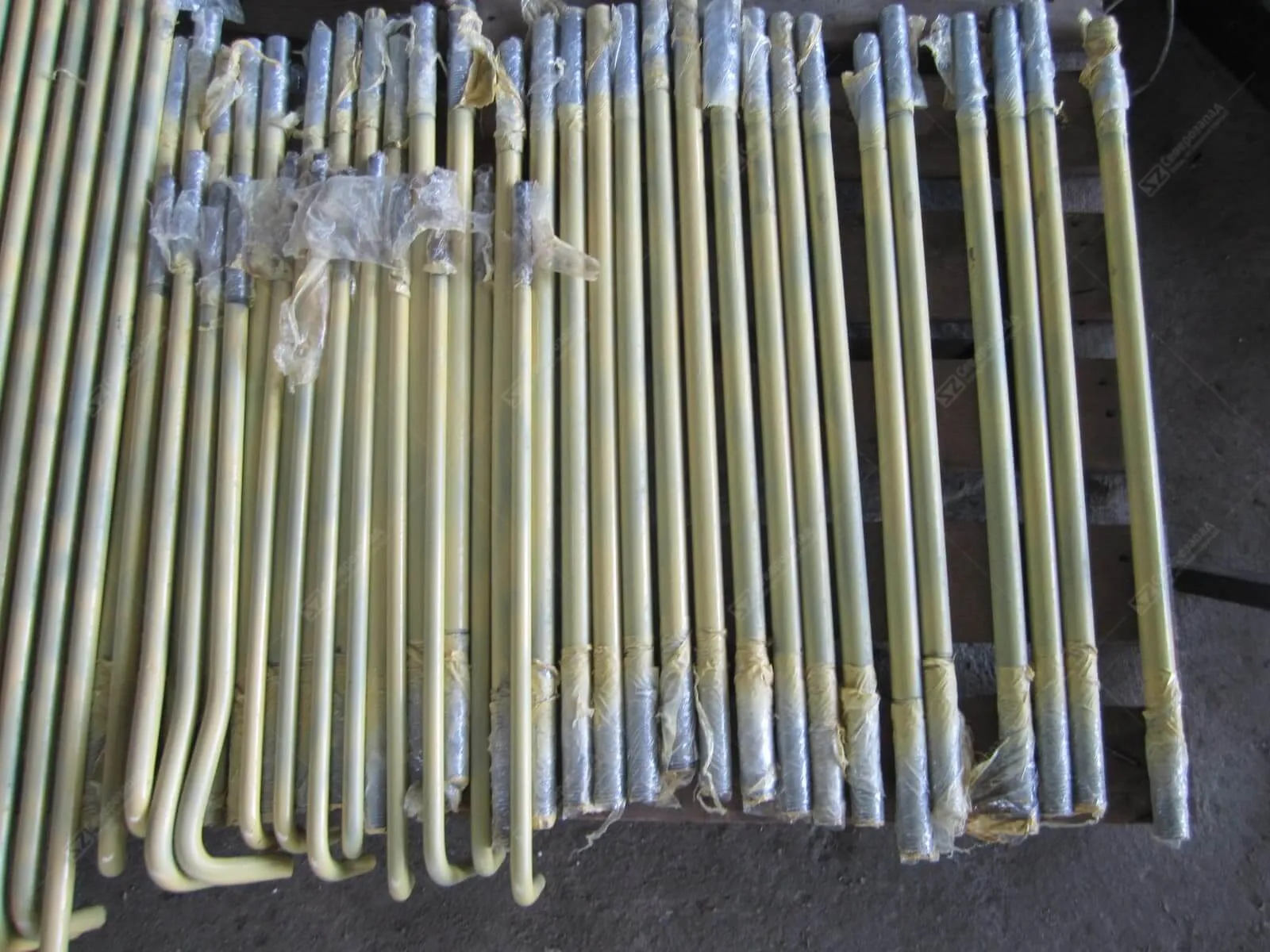

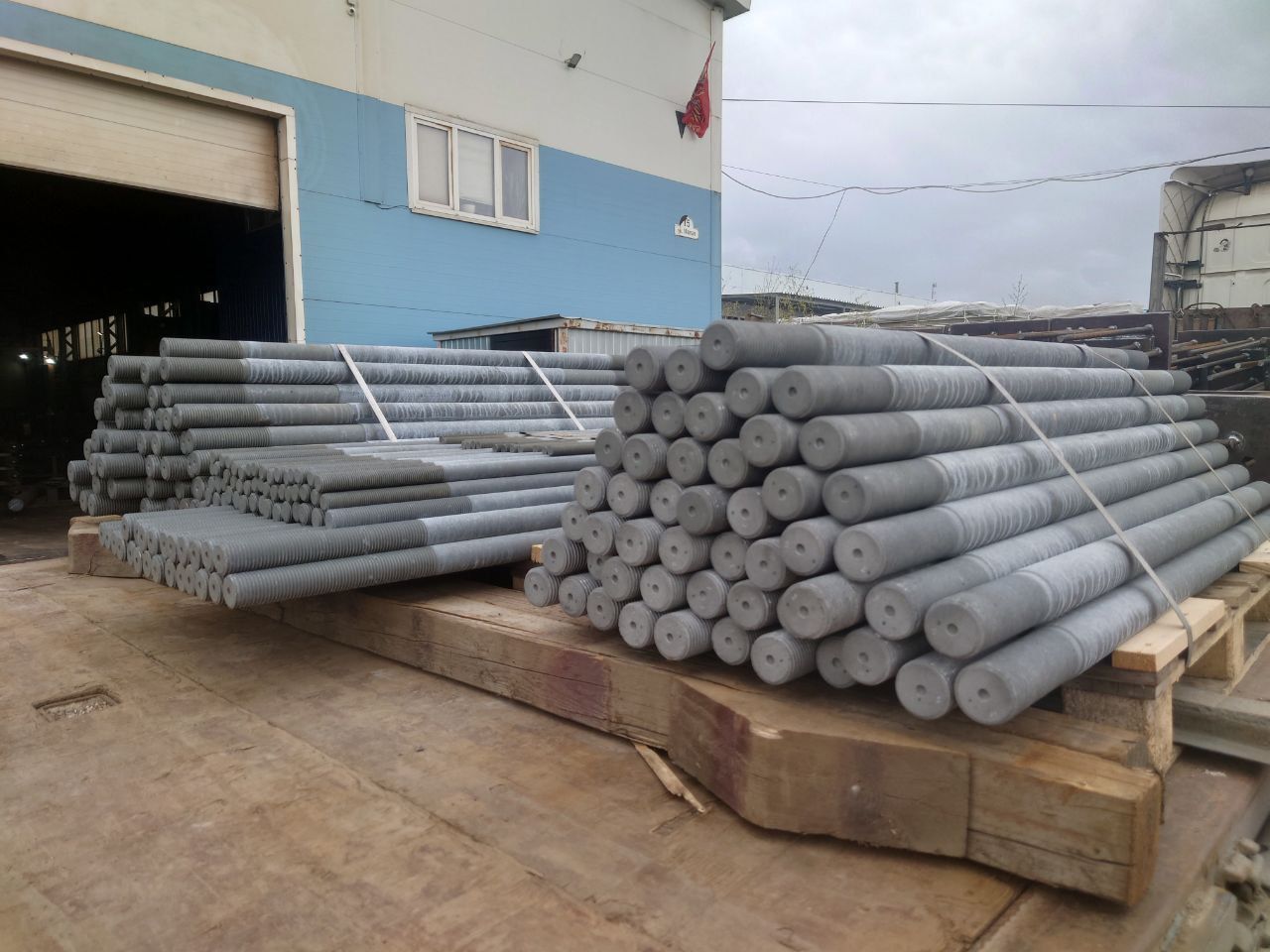

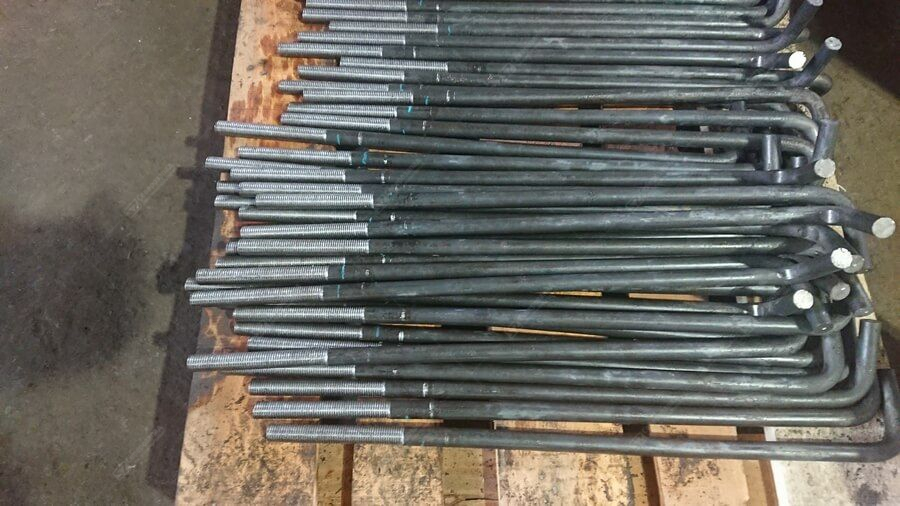

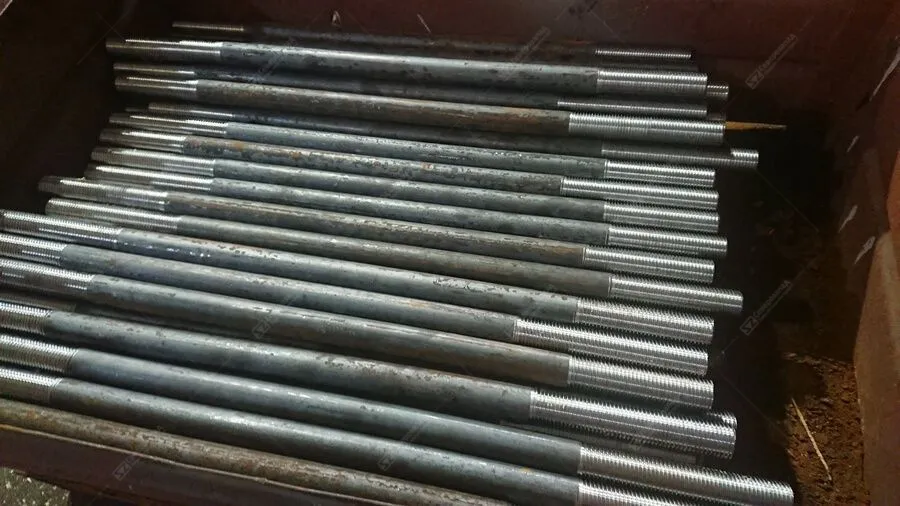

Фото фундаментных болтов
