Конструкции для прокладки кабелей

Чертежи монтажные. Чертежи изделий

В данной типовой серии рассмотрена установка кабельных конструкций для прокладки кабелей по стене, под перекрытием, в каналах и тоннелях.

Кабельные конструкции приняты с различными, но одинаковыми расстояниями между полками или закладными подвесками в пределах одной кабельной стойки или одного блока.

При разных расстояниях между полками или закладными подвесками их количество и расположение определяют при конкретном проектировании.

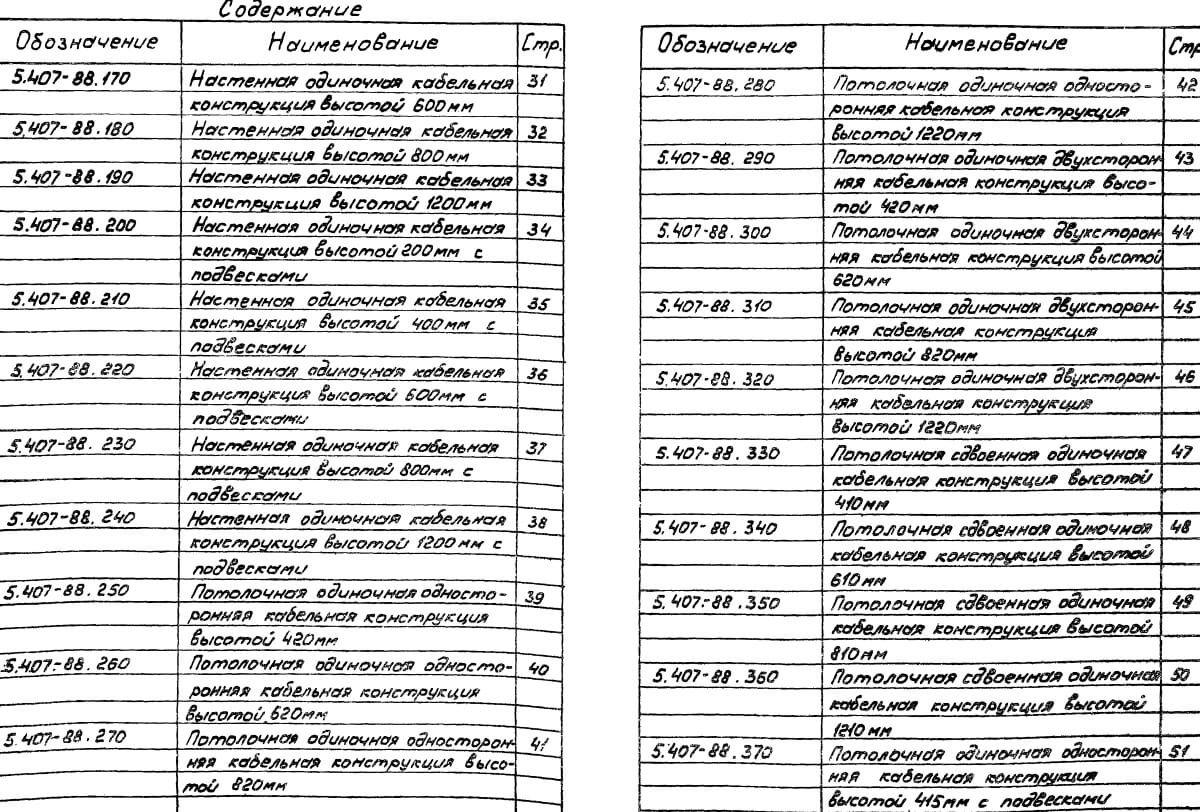

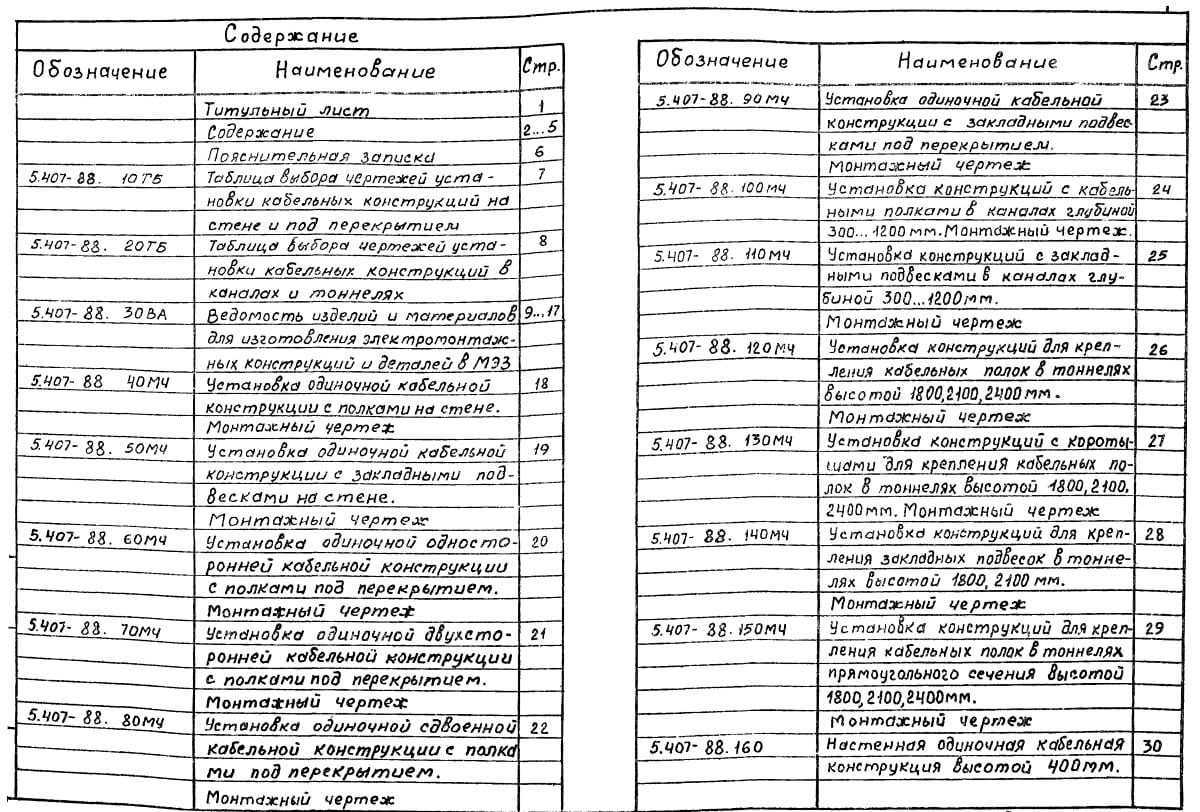

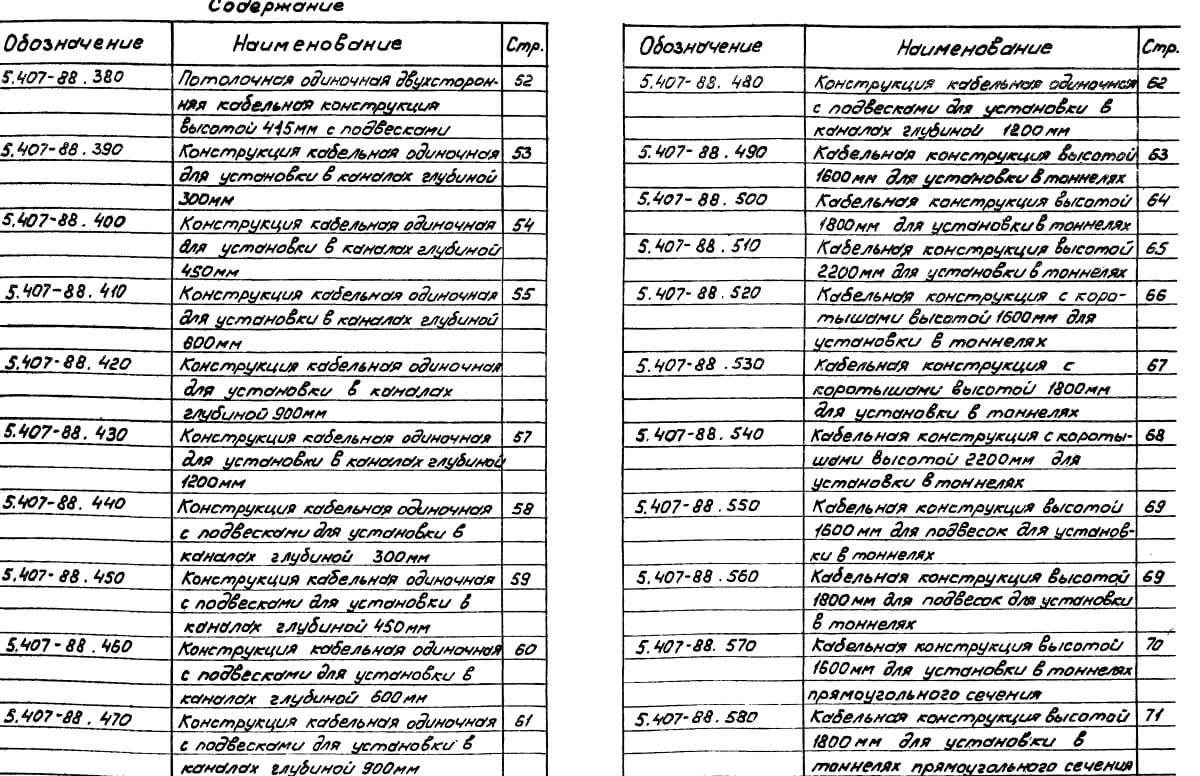

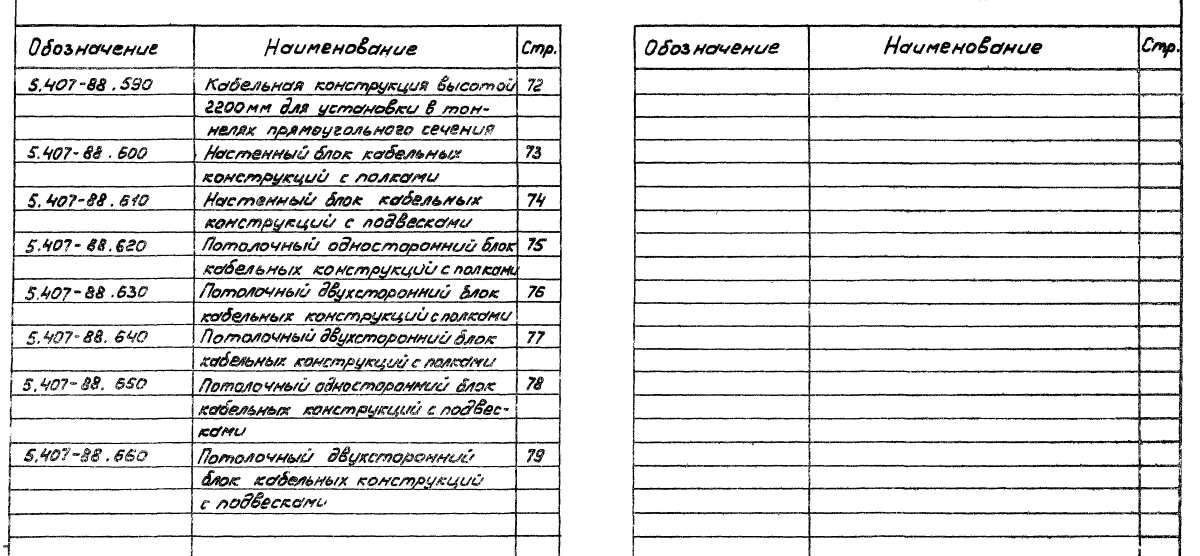

Содержание серии

Серия предусматривает сборку одиночных и блочных кабельных конструкций в МЭЗ или непосредственно в монтажной зоне. Для кабельных тоннелей монтажные чертежи выполнены с учетом установки только стоек без полок, количество и расстояние между которыми определяют при конкретном проектировании. При применении кабельных конструкций из стоек и полок для вертикальной прокладки кабелей полки следует приварить к стойкам.

Крепление и установка кабельной конструкции

Крепление кабельных конструкций к строительным основаниям осуществляется с помощью скоб, привариваемых к закладным деталям или металлоконструкциям.

Кабельные конструкции, устанавливаемые на стене, под перекрытием, в канале, следует принимать окрашенными. Кабельные конструкции, установленные в тоннелях по условиям среды принимаются оцинкованными.

При применении блоков кабельных конструкций (предпочтительный вариант) сваривают между собой общие связи (прогоны) блоков, которые приваривают к магистрали заземления.

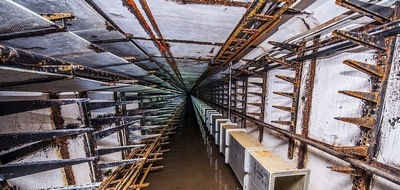

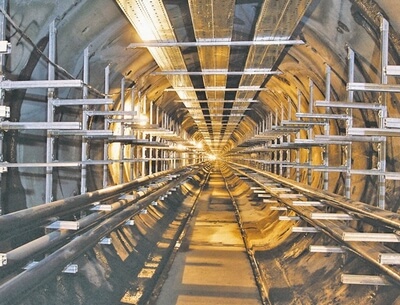

Кабельные конструкции для тоннелей приняты двух видов:

• для межцеховых тоннелей – прислонный;
• для межцеховых тоннелей – отстоящий от стены для возможности выхода кабеля из тоннеля.

Отдельные элементы кабельных конструкций после их приварки к закладным деталям должны быть окрашены серой эмалью ПФ115 ГОСТ6465-76.

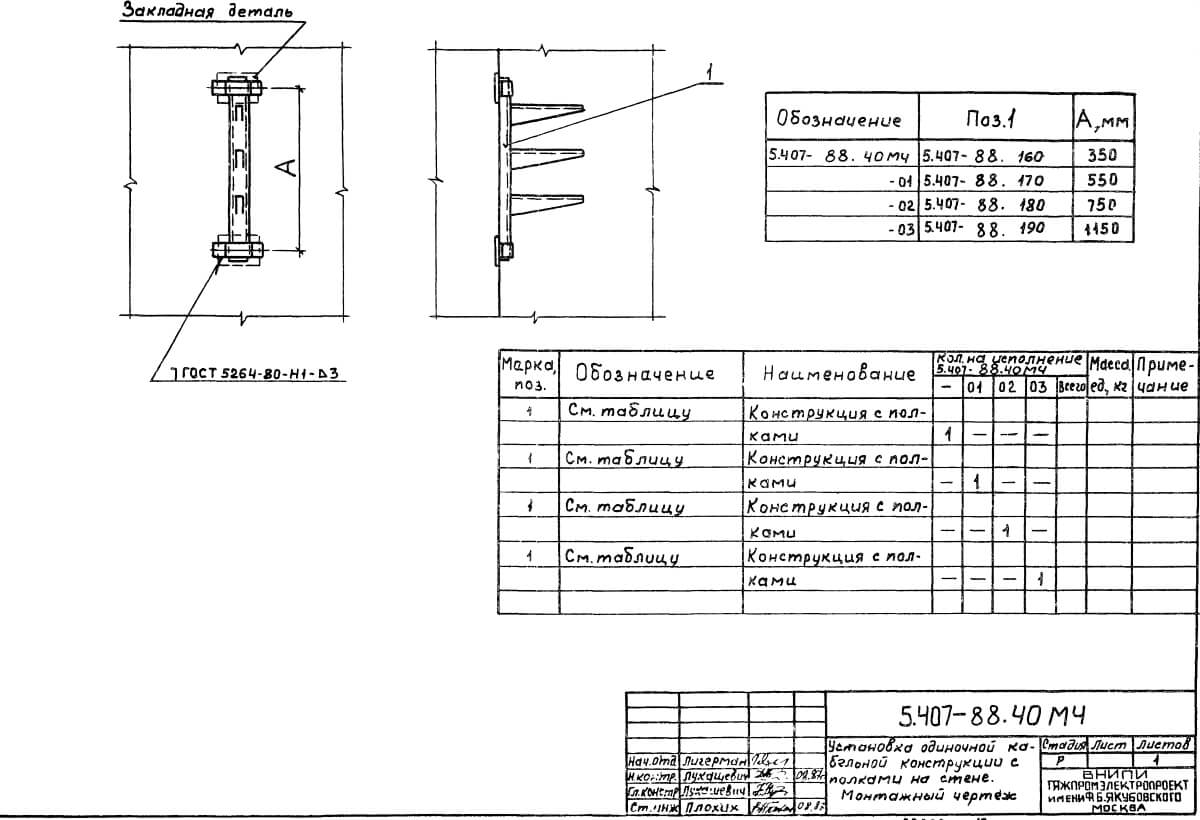

Установка одиночной кабельной конструкции с полками на стене

Установка одиночной кабельной конструкции с закладными подвесками на стене

Установка одиночной односторонней кабельной конструкции с полками под перекрытием

Установка одиночной двухсторонней кабельной конструкции с полками под перекрытием

Установка одиночной кабельной конструкции с закладными подвесками под перекрытием

Установка конструкций с кабельными полками в каналах

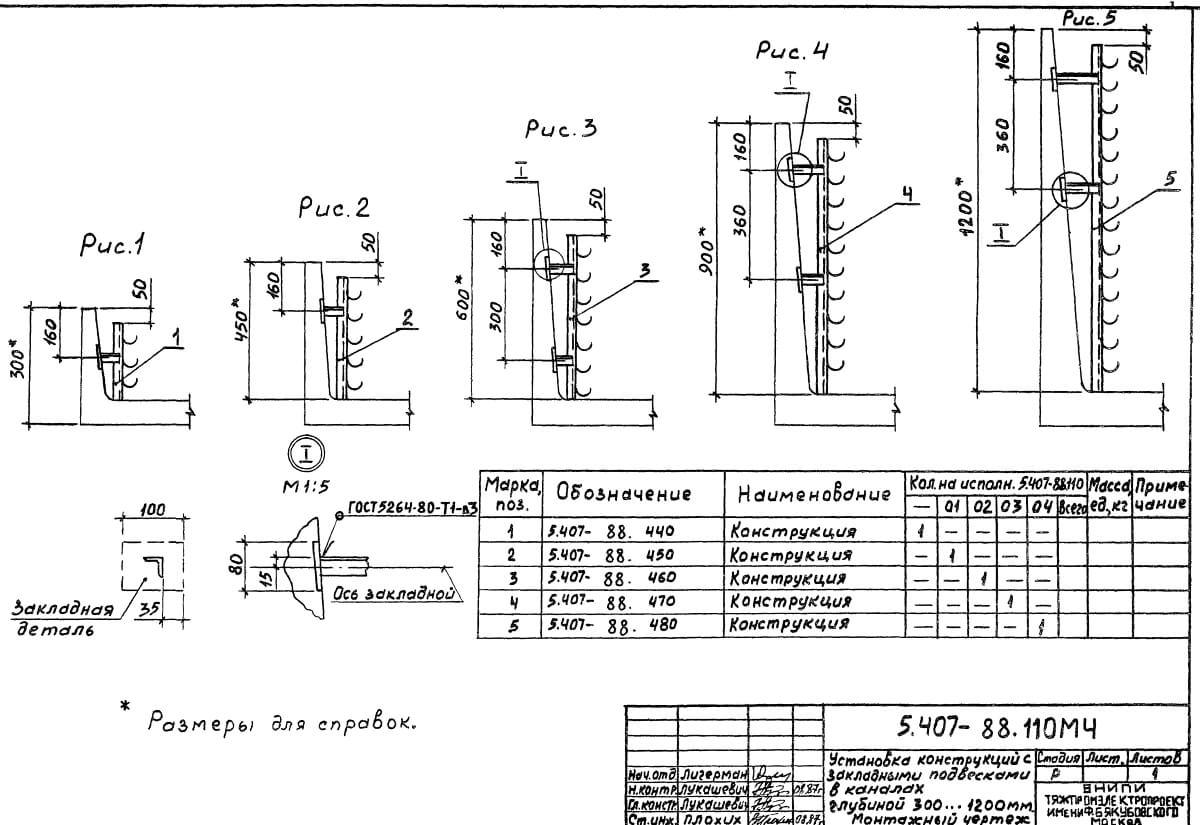

Установка конструкций с закладными подвесками в каналах

Установка конструкции для крепления закладных подвесок в тоннелях высотой 1800, 2100м

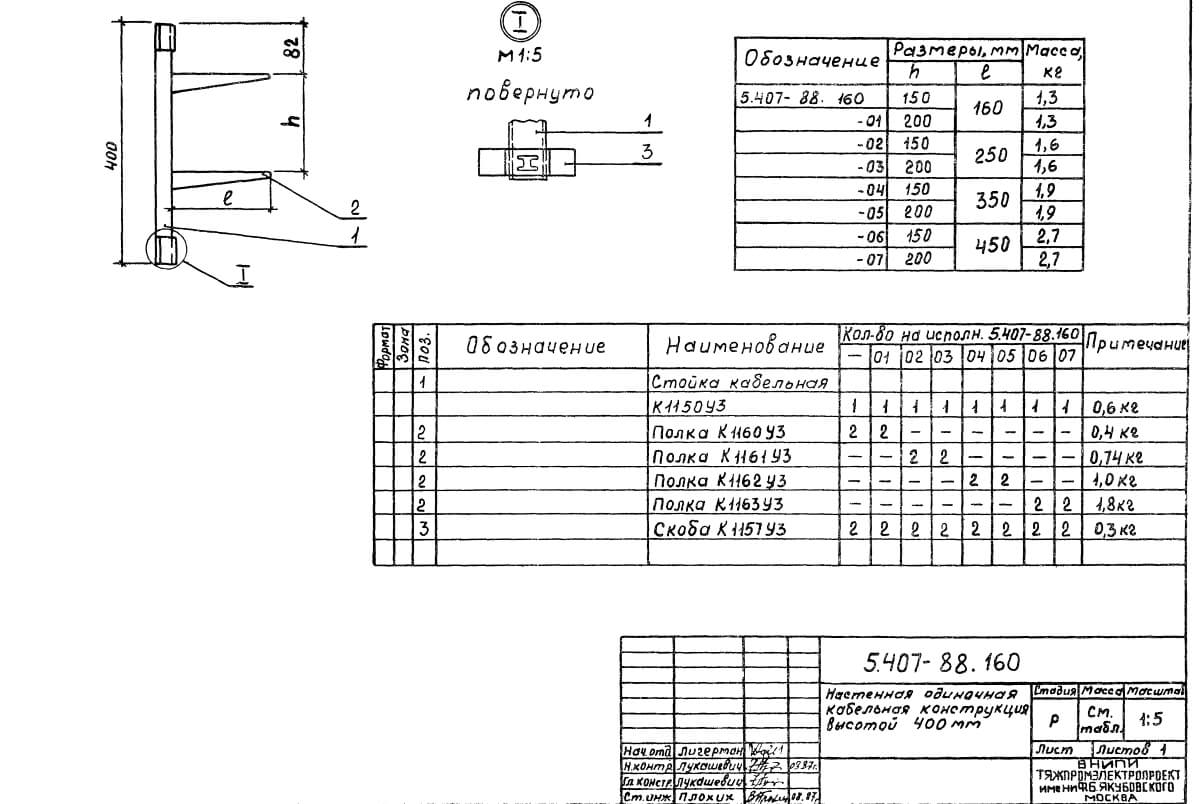

Настенная одиночная кабельная конструкция высотой 400 мм
