Основное предназначение циклона — сухая очистка газовых субстанций. Пыль — слабо- или средне слипающаяся, образующаяся при проведении операций по обжигу, отжигу, сжиганию твердого или жидкого топлива, сушке. Диаметр частицы не должен превышать 10 мкм.
Где купить циклоны цн 15 в Санкт-Петербурге
Завод металлоконструкций «Северозапад» приглашает к сотрудничеству предприятия, котельные, организации ЖКХ и предлагает услуги по изготовление циклонов ЦН 15.
Завод «Северозапад» предлагает циклоны ЦН 15 для следующих отраслей:
- черная и цветная металлургия, химическое и нефтехимическое производство, машиностроение;
- подготовка топлива для котельных, теплогенераторов, работающих на мелкодисперсном топливе;
- в мебельной промышленности для фильтрации мелкой стружки, опилок, измельченной соломы.
ЦН 15 не рекомендован к применению в следующих ситуациях:
- очистка воздуха от взрывоопасных, горючих субстанций;
- удаление сильно слипающейся пыли или волокон, в частности, если циклон имеет небольшой диаметр;
- очистка газа от конденсата, капель воды или иных жидкостей.
Характеристики циклона ЦН-15
| Типоразмер | Площадь сечения цилиндрической | Производительность, | Рабочий объем бункера, м3 | |
| части корпуса | м3 /час | |||
| (группы корпусов), м2 | при V=2,5м/с | при V=4,0м/с | ||
| Одиночные циклоны ЦН-15х1УП | ||||
| Циклон ЦН-15-200х1УП | 0,0314 | 283 | 452 | 0,04 |
| Циклон ЦН-15-300х1УП | 0,07 | 630 | 1000 | 0,082 |
| Циклон ЦН-15-400х1УП | 0,125 | 1110 | 1800 | 0,13 |
| Циклон ЦН-15-500х1УП | 0,196 | 1800 | 2800 | 0,32 |
| Циклон ЦН-15-600х1УП | 0,282 | 2500 | 4100 | 0,43 |
| Циклон ЦН-15-700х1УП | 0,384 | 3500 | 5500 | 0,58 |
| Циклон ЦН-15-800х1УП | 0,502 | 4500 | 7200 | 1,03 |
| Циклон ЦН-15-900х1УП | 0,635 | 5700 | 9200 | 1,65 |
| Циклон ЦН-15-1000х1УП | 0,785 | 7100 | 11300 | 2,5 |
| Циклон ЦН-15-1200х1УП | 1,13 | 10200 | 16200 | 3,73 |
| Циклон ЦН-15-1400х1УП | 1,538 | 13900 | 22200 | 6,44 |
| Циклон ЦН-15-1600х1УП | 2 | 18000 | 28800 | 8,2 |
| Циклон ЦН-15-1800х1УП | 2,5 | 22500 | 36000 | 13,4 |
| Циклон ЦН-15-2000х1УП | 3 | 27000 | 43200 | 16 |
| Группы состоящие из двух циклонов ЦН-15х2УП и ЦН-15х2СП | ||||
| Циклон ЦН-15-300х2УП (СП) | 0,14 | 1270 | 2000 | 0,2 |
| Циклон ЦН-15-400х2УП (СП) | 0,25 | 2300 | 3600 | 0,31 |
| Циклон ЦН-15-500х2УП (CП) | 0,392 | 3500 | 5600 | 0,5 |
| Циклон ЦН-15-700х2УП (СП) | 0,768 | 6900 | 11100 | 0,83 |
| Циклон ЦН-15-800х2УП (СП) | 1,004 | 9000 | 14400 | 1,15 |
| Циклон ЦН-15-900х2УП (СП) | 1,27 | 11400 | 18300 | 1,45 |
| Группы состоящие из трех циклонов ЦН-15х3УП и ЦН-15х3СП | ||||
| Циклон ЦН-15-300х3УП (СП) | 0,21 | 1900 | 3000 | 0,56 |
| Циклон ЦН-15-400х3УП (СП) | 0,38 | 3400 | 5400 | 0,99 |
| Циклон ЦН-15-500х3УП (СП) | 0,59 | 5300 | 8400 | 1,55 |
| Циклон ЦН-15-600х3УП (СП) | 0,85 | 7600 | 12200 | 2,52 |
| Циклон ЦН-15-700х3УП (СП) | 1,16 | 10400 | 16600 | 2,99 |
| Циклон ЦН-15-800х3УП (СП) | 1,51 | 13500 | 21600 | 4,34 |
| Циклон ЦН-15-900х3УП (СП) | 1,91 | 17100 | 25500 | 5,73 |
| Группы состоящие из четырех циклонов ЦН-15х4УП и ЦН-15х4СП | ||||
| Циклон ЦН-15-400х4УП (СП) | 0,5 | 4500 | 7200 | 0,76 |
| Циклон ЦН-15-500х4УП (СП) | 0,784 | 7000 | 11300 | 1,1 |
| Циклон ЦН-15-600х4УП (СП) | 1,128 | 10200 | 16300 | 1,5 |
| Циклон ЦН-15-700х4УП (СП) | 1,536 | 13800 | 22000 | 2,03 |
| Циклон ЦН-15-800х4УП (СП) | 2,008 | 18100 | 28900 | 2,61 |
| Циклон ЦН-15-900х4УП (СП) | 2,54 | 22800 | 36600 | 3,01 |
| Группы состоящие из шести циклонов ЦН-15х6УП и ЦН-15х6СП | ||||
| Циклон ЦН-15-500х6УП (СП) | 1,176 | 10600 | 16900 | 2,72 |
| Циклон ЦН-15-600х6УП (СП) | 1,692 | 15300 | 24400 | 4,45 |
| Циклон ЦН-15-700х6УП (СП) | 2,304 | 20800 | 33100 | 6,2 |
| Циклон ЦН-15-800х6УП (СП) | 3,012 | 27100 | 43300 | 10,2 |
| Циклон ЦН-15-900х6УП (СП) | 3,81 | 34300 | 54900 | 13,1 |
| Циклон ЦН-15-1000х6УП (СП) | 4,71 | 42600 | 67800 | 16,78 |
| Группы состоящие из восьми циклонов ЦН-15х8УП и ЦН-15х8СП | ||||
| Циклон ЦН-15-500х8УП (СП) | 1,568 | 14100 | 22600 | 6,2 |
| Циклон ЦН-15-800х8УП (СП) | 4,02 | 36000 | 57500 | 14,3 |
Технические параметры циклонов ЦН-15
| допустимая запылённость газа для слабо слипающихся пылей, г/м3 | не более 1200 |
| допустимая запылённость газа для средне слипающихся пылей, г/м3 | не более 250 |
| температура очищаемого газа, оС | не более 400 |
| максимальное давление (разряжение), кгс/м3 | 500 |
| коэффициент гидравлического сопротивления | 147 |
| для одиночных циклонов | |
| коэффициент гидравлического сопротивления | 175 |

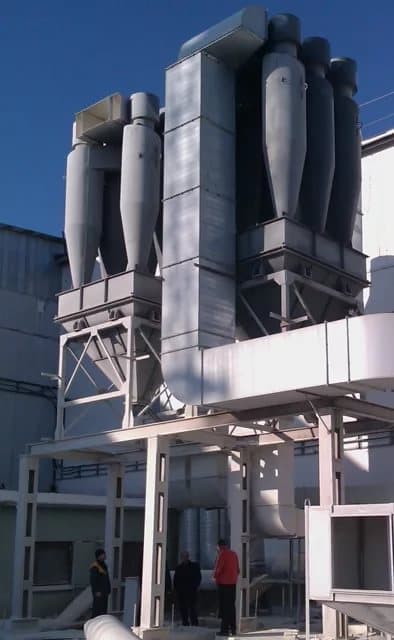

| для групповых циклонов с улиткой | |
| коэффициент гидравлического сопротивления | 182 |
| для групповых циклонов со сборником |
Значения предельно допустимой запыленности воздуха, гр/м3
| Группа пыли | Диаметр циклона, мм | ||
| от 400 до 550 | от 600 до 750 | 800 | |
| Глиноземная, угольная, шлаковая, зола летучая | 200 | 300 | 400 |
| магнезитовая (сухая), сланцевая, апатитовая, доменная | |||
| Торфяная зола, пыль концентратов цветных металлов | 100 | 150 | 200 |
| магнезитовая (влажная), цементная (сухая), сажа | |||
| (скоагулировавшаяся), мучная, пыль отсева зерна, опилок | |||
| Цементная (влажная), гипсовая, асбестовая | 50 | 75 | 100 |
Циклон ЦН-15 чертеж
Рекомендации по эксплуатации циклонов
Для работы в условиях образования абразивной пыли рекомендовано использовать циклоны диаметром свыше 800 мм. В ином случае оборудование изнашивается быстрыми темпами.
Применение циклонов на взрывоопасном производстве возможно, если установлены предварительно отводящие клапаны, отсутствуют узлы, в которых может скапливаться пыль или горючая субстанция.
Циклоны ЦН рекомендованы к установке и на стороне нагнетания, и на стороне всасывания вентилятора. Если пыль имеет абразивную структуру, циклон монтируется перед вентилятором.
Наш завод изготавливает под заказ различное технологические металлоконструкции. Циклоны ЦН-15, цена на которые выгодно отличается от наших конкурентов, производятся по индивидуальным чертежам заказчика. Возможна доработка проектной документации техническим отделом завода под конкретный объект.
