Отбойные устройства причальных сооружений

Заказать

Если вам требуются отбойные устройства причальных сооружений российского производства, обратитесь на завод металлоконструкций «Северо-Запад». Мы предлагаем широкий ассортимент оборудования для морских и речных причалов по выгодной цене производителя. В продаже представлены отбойные устройства причальных сооружений различного типа и конструкции, швартовые тумбы и канаты, кнехты.

Выпускаем типовые модели изделий и принимаем заказы на индивидуальное изготовление. Вся продукция проходит в процессе производства тщательный контроль качества и соответствия предписанным стандартам. Продажа отбойных устройств причальных сооружений осуществляется со склада завода в Санкт-Петербурге. Предоставляем услуги доставки изделий в любой город России и монтаж на объекте заказчика (пирсе или причале).

Варианты конструкций

Конструктивные варианты отбойных устройств причальных сооружений представлены группами жестких и амортизирующих устройств. Жесткие приспособления служат для защиты элементов причала от повреждений при прямом соприкосновении с водным транспортом. Причальное сооружение полностью принимает на себя нагрузку от судна.

Амортизирующие приспособления не только защищают конструкцию, но и частично уменьшают энергию пришвартовывающегося судна. Сфера применения амортизаторов – причалы для крупнотоннажных плавсредств.

В портах, принимающих крупнотоннажные суда, эффективно используются следующие виды отбойных систем:

Гидропневматические;
Гидравлические;
Механические;
Гравитационные.

За счет сложной конструкции и применения дорогих материалов в производстве существенно повышается цена отбойных устройств причальных сооружений. Но затраты окупаются благодаря надежной защите швартующихся судов от повреждений. В целях экономии зачастую используются подручные материалы, например, изготавливаются отбойные устройства причальных сооружений из автопокрышек. Но такой подход может привести к серьезному риску повреждения корпусов плавсредств и причалов, а также к угрозе безопасности персонала. Поэтому целесообразно заказывать изготовление оборудования с учетом предписанных стандартов и особенностей объекта.

Основные требования к отбойным приспособлениям – небольшие размеры к причальным линиям, использование доступных материалов, легкая заменяемость, простота и надежность эксплуатации.

Композитные отбойные устройства причальных сооружений

Защитные устройства для швартовки представляют собой упругие прокладки между причалом и судном. Поэтому отбойные элементы изготавливаются из композитных материалов с высокими параметрами деформации и поглощения энергии судна. Материалы, качество комплектующих и сборки конструкции определяют уровень качества и срок службы отбойного устройства.

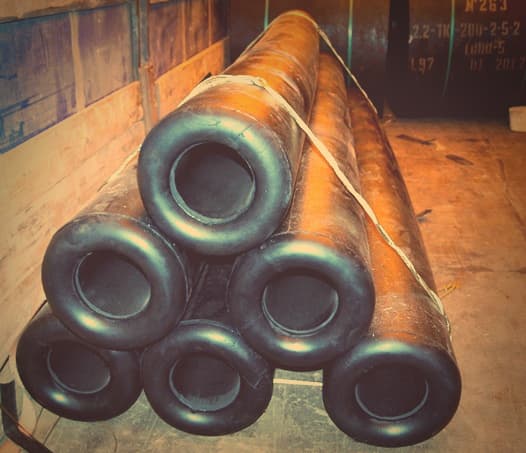

Универсальный вариант эксплуатации представляют собой цилиндрические отбойники (кранцы). Изделия используются на причалах различного типа:

многофункциональных;
для смешанных грузов;
для рыбачьих и рабочих судов;
для сыпучих грузов.

Дополнительная сфера применения – суда типа РО-РО, паромные терминалы, гавани для буксиров, понтоны, плавучие конструкции. За счет широкого ряда типоразмеров удобно оснастить такой защитой различные объекты.

Чтобы приобрести на выгодных условиях отбойные устройства причальных сооружений российского производства, позвоните по телефону #PHONE#. Наши специалисты проконсультируют вас по выбору подходящей модели, при необходимости оформят заказ на индивидуальное изготовление отбойников.

Схема размещения на причале отбойных устройств

График

Чертеж отбойного устройства тип 1

Чертеж отбойного устройства тип 2

Чертеж отбойного устройства тип 3

Чертеж отбойного устройства тип 4

Чертеж отбойного устройства тип 5

Чертеж отбойного устройства тип 6

Чертеж отбойного устройства тип 7

Чертеж отбойного устройства тип 8

Чертеж трубы резиновой

Обозначение	Наружный диаметр проходящего трубопровода, Dн, мм	Масса, кг при L , м
Обозначение	Наружный диаметр проходящего трубопровода, Dн, мм	0,3	0,4	0,5	0,6
5.905-26.08.1-7.00 СБ	57	7,54	8,40	9,26	10,12
-01	76	9,00	10,04	11,08	12,12
-02	89	10,42	11,60	12,78	13,94
-03	108	12,14	13,44	14,76	16,08
-04	159	18,96	20,80	22,66	24,52
-05	219	25,28	27,70	30,10	32,54
-06	273	31,58	34,60	37,60	34,64
-07	325	54,44	49,04	52,50	55,96

Обозначение	Наружный диаметр проходящего трубопровода, Dн, мм	Масса, кг при L , м
Обозначение	Наружный диаметр проходящего трубопровода, Dн, мм	0,3	0,4	0,5	0,6
5.905-26.08.1-8.00СБ	22-38	4,18	5,02	5,86	6,68
-01	45,57	4,86	5,82	6,80	7,76
-02	76,89,108	8,34	9,88	11,40	12,94
-03	159	12,70	14,82	16,94	19,06
-04	219	22,04	25,20	28,38	31,54
-05	273	27,38	31,06	34,74	38,40
-06	325	32,98	37,16	41,32	45,48

Обозначение	Наружный диаметр проходящего трубопровода, Dн, мм	Масса, кг при L , м
Обозначение	Наружный диаметр проходящего трубопровода, Dн, мм	0,3	0,4	0,5	0,6
5.905-26.08.1-9.00 СБ	57	8,46	9,46	10,44	11,40
-01	76	9,82	10,90	11,98	13,08
-02	89	11,18	12,44	13,66	15,88
-03	108	13,22	14,68	16,14	17,28
-04	159	20,44	22,56	24,70	26,82
-05	219	26,66	29,08	31,38	35,06
-06	273	32,70	35,88	39,04	42,20
-07	325	46,92	54,40	54,28	57,94

Обозначение	Наружный диаметр проходящего трубопровода, Dн, мм	Масса, кг при L , м
Обозначение	Наружный диаметр проходящего трубопровода, Dн, мм	0,3	0,4	0,5	0,6
5.905-26.08.1-10.00 СБ	22-38	4,18	5,02	5,86	6,68
-01	45,57	4,86	5,82	6,80	7,76
-02	76,89,108	8,34	9,88	11,40	12,94
-03	159	12,70	14,82	16,94	19,06
-04	219	22,04	25,20	28,38	31,54
-05	273	27,38	31,06	34,74	38,40
-06	325	32,98	37,16	41,32	45,48

Обозначение	Наружный диаметр проходящего трубопровода, Dн, мм	Масса, кг при L , м
Обозначение	Наружный диаметр проходящего трубопровода, Dн, мм	0,3	0,4	0,5	0,6
5.905-26.08.1-11.00 СБ	22-38	4,18	5,02	5,86	6,68
-01	45,57	4,86	5,82	6,80	7,76
-02	76,89,108	8,34	9,88	11,40	12,94
-03	159	12,7	14,82	16,94	19,06
-04	219	22,04	25,20	28,38	31,54
-05	273	27,38	31,06	34,74	38,40
-06	325	32,98	37,16	41,32	45,48

Обозначение	Наружный диаметр проходящего трубопровода, Dн, мм	Масса, кг при L , м
Обозначение	Наружный диаметр проходящего трубопровода, Dн, мм	0,3	0,4	0,5	0,6
5.905-26.08.1-12.00 СБ	57	8,46	9,46	10,44	11,40
-01	76	9,82	10,90	11,98	13,08
-02	89	11,18	12,44	13,66	15,88
-03	108	13,22	14,68	16,14	17,28
-04	159	20,44	22,56	24,70	26,82
-05	219	26,66	29,08	31,38	35,06
-06	273	32,70	35,88	39,04	42,20
-07	325	46,92	54,40	54,28	57,94
