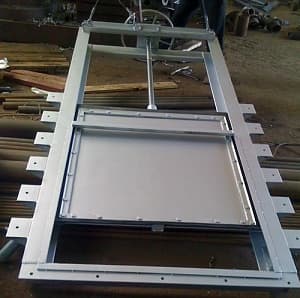

Щитовой затвор с электроприводом
Принцип работы щитового затвора
Щитовые затворы, оснащенные специальными электрическими приводами, используются для перекрытия потоков жидкости во время осуществления ремонтных работ и техобслуживания водопроводных и канализационных сетей, а также в случае аварийных ситуаций.
Используются они так же в сооружениях водоснабжения и канализации, в специальных распределительных камерах с отверстиями прямоугольной формы. Это деталь трубопровода, выполняющая запирающую и регулировочную функцию потоков рабочих жидкостей.
При возникновении аварийных или плановых ситуаций, возникает необходимость освобождения канала от жидкого содержимого, для чего должна быть прекращена или приостановлена его подача.
При перекрывании каналов течение уменьшается и падает уровень жидкости, что позволяет проводить целый комплекс ремонтно-восстановительных или профилактических работ без полного отключения сооружения.
Такие щитовые затворы могут применяться в:
- различных канализационных системах;
- конструкциях подачи жидкости, водоотвода, полива;
- и многих других.
Конструктивно щитовые глубинные затворы состоят из:
- Закрепленной в канале рамы неподвижного типа. Она изготавливается из металлического профиля, внутри которого расположены специальные резиновые уплотнители и полимерные клинья. Рама изготавливается из конструкционной или нержавеющей стали.
- Двигающегося щита.
- Подъемного винта, который служит для соединения щита и подъемного механизма.
- Электрического привода.
Последний элемент предназначен для управления щитовым затвором и любой другой арматуры запорного типа – задвижек и прочей.
Крутящие моменты находятся в диапазоне от 50 до 5000 Нм, однако, при установке дополнительных редукторов, они могут быть увеличены до показателей 80000 Нм. Корпус электрического привода отличается высокой защитной степенью (IP65) и отлично предохраняет конструкцию от пыли, грязи, а также влажности. Также на Заводе "Северозапад" используются приводы, корпуса которых обладают более высоким уровнем защиты.
