Градирни

Градирня – это технологическая конструкция, которая предназначена для охлаждения больших масс воды направленным потоком атмосферного воздуха.

Охлаждение происходит в результате испарения части воды при ее стекании по оросителю, вдоль которого подается воздух. Применяются они зачастую в местах, где невозможно применять большие объемы воды для охлаждения (моря, озера).

Завод "Северозапад" обладает огромным опытом в производстве данного типа продукции. При ее изготовлении мы используем только самые качественные материалы.

Помимо стандартных градирен мы выпускаем и градирни, которые являются теплообменным аппаратом, в котором вода отдает свое тепло в результате непосредственного контакта с воздухом.

Градирни необходимы для охлаждения теплообменных аппаратов на АЭС и ТЭЦ.

В  строительстве гражданских объектов градирни применяются для:

  • кондиционирования воздуха - охлаждение конденсаторов холодильных установок;
  • для охлаждения аварийных электрогенераторов.

В промышленном производстве градирни необходимы для:

  • охлаждения машин-формовщиков пластмассы;
  • охлаждения холодильного оборудования или же при химической очистке веществ;
  • охлаждения жидких продуктов и компрессорных станций.

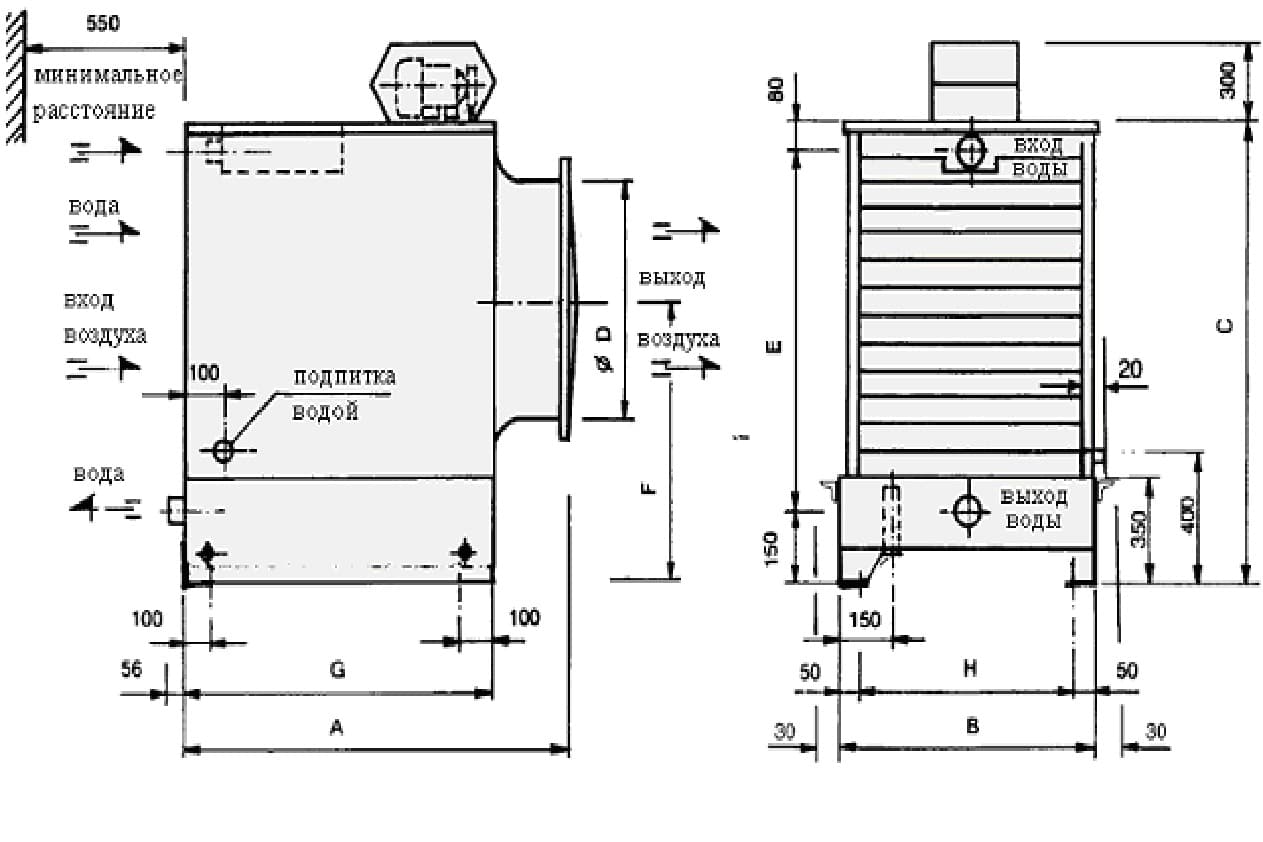

Чертеж градирни с осевым вентилятором

Чертеж градирни с осевым вентилятором



Классификация градирен

Тип оросителя градирни сказывается на его типе, и бывают они следующих видов:

  • пленочные;
  • сухие;
  • брызгальные;
  • капельные.

Градирни различаются типом подачи воздуха:

  1. Открытые – используют силу ветра и естественную конвенцию.
  2. Вентиляторные – тяга в них создается с помощью вентилятора.
  3. Эжекционные – применяется система естественного захвата воздуха при распылении воды в специальных каналах.
  4. Башенные – тяга создается за счет высоких вытяжных башен.

До недавнего времени вентиляторные градирни считались максимально эффективными, так как с их помощью осуществлялось наиболее качественное охлаждение воды. Они способны удерживать большую удельную тепловую нагрузку.

Эжекционные градирни также могут выдерживать большие нагрузки и при этом могут выполнять охлаждение воды большой площадью и температурой до 90 градусов Цельсия.

Особенности размещения градирен

Обычно устройства, предназначенные для охлаждения большого количества воды при помощи потока атмосферного воздуха, устанавливают под открытым небом. Имеются также модели, специфика использования которых допускает их монтаж внутри небольших помещений: промышленные боксы, подвалы. Обязательным условием такого использования градирен является наличие системы воздуховода.

Установка оборудования может осуществляться несколькими способами:

  1. с вертикальным
  2. и горизонтальным расположением.

Для обеспечения большей экономии производственных площадей они могут монтироваться на крыше или на стенах здания. Если установка градирен происходит под открытым небом, следует учесть, что при низких температурах используемая жидкость может замерзнуть. Чтобы это предотвратить, как правило, в воду добавляют двухатомные спирты, либо создают специальные условия: теплообменник, обеспечивающий охлаждение поступающей в него жидкости, дополняют другой водоохлаждающей машиной – системой чиллер-фанкойл. В таком случае чиллер монтируется внутри помещения, а градирня – с внешней стороны.

В каких условиях рекомендуется использовать сухие градирни?

Чтобы правильно использовать систему сухой градирни, следует, прежде всего, максимально точно рассчитать температурный режим каждого сезона – от этого зависит мощность работы оборудования и качество результата. Также необходимо вести контроль рабочих параметров. Для этого используют:

  • Датчики для измерения температуры воздуха.
  • Вентилятор для охлаждения жидкости до необходимого уровня.
  • Регулятор, представляющий собой механизм, реализующий отрицательную обратную связь для регулировки скорости вращения лопастей.

При низких температурах возможно обмерзание градирен, из-за чего эффективность работы может снижаться, вплоть до полной приостановки эксплуатации оборудования. Чтобы избежать это, необходимо снижать уровень подачи воздуха.

Изготовление вентиляторных градирен в Санкт-Петербурге

Завод "Северозапад" изготовит под заказ компактные вентиляторные градирни. Данное оборудование предназначено для охлаждения технической воды в энергосберегающих системах, где предусмотрено замкнутое водоснабжение.

Основное назначение ГРД - это охлаждение следующих установок:

  • теплообменных аппаратов;
  • компрессорных установок;
  • конденсаторов холодильных систем;
  • термопластовых автоматов;
  • кондиционеров;
  • и др.

Технические характеристики градирни ГРД

Тип градирни Расход Тепловой Установленная Потребляемая Ток, А Расход Расход Габариты Масса
охлаждаемой поток*, мощность мощность воздуха, подпиточной (без вентиляторов), сухая,
воды, м³/ч кВт двигателя, кВт двигателя, кВт тыс. м³/ч воды, м³/ч мм кг
Градирня ГРД-4 4 23,4 0,25(0,37) 0,37(0,54) 0,83(1,18)  3  0,04 690х660х1970   130
Градирня ГРД-8 8 46,4 1,1 1,49 3,05    6,5  0,08 690х660х1970  150
Градирня ГРД-12 12 69,7 1,5 1,92 3,52   10   0,12 960х800х2070   195
Градирня ГРД-16 16 92,9 1,5(2,2) 1,69(2,72) 3,52( 5,6)  10  0,16 960х800х2070  195
Градирня ГРД-24 24 139 2,2 2,72 5,6   16  0,24 2043х863х2415  385
Градирня ГРД-32 32 186 3** 3,66  6,70   22   0,32 2043х863х2415 385
Градирня ГРД-50      50 290 3** 3,66  6,70  22  0,5 2085х850х3350  505
Градирня ГРД-100 100 580 3**х2 3,66  6,70  44  1,0 2130х2018х3370  900
Градирня ГРД-150 150 871 3**х3 3,66  6,70   66   1,5 2227х2938х3367   1285
Градирня ГРД-350 350 2031 7,5х3 8,77 16,5  165  3,5 2090х5970х4110 3210

Преимущества градирен ГРД:

  1. Применение вентиляторных градирен способствует снижению потребления воды.
  2. При охлаждении энергоемких компрессорных агрегатов существенно снижает электропотребление.
  3. Короткий скрок окупаемости.
  4. По сравнению с другими градирнями ГРД имеет небольшие габариты.
  5. Просты в установке.

Причины почему вы должны обратиться в нашу компанию

  1. Все виды выпускаемой нами продукции изготавливаются из высококачественных материалов, обеспечивающих прочность, долговечность и надежность в эксплуатации.
  2. Наши опытные монтажники, оснащенные высокопроизводительным инструментом и оснасткой, помогут вам быстро и качественно смонтировать любые наши системы и установить оборудование, в том числе и градирни.
  3. Во время производства наши специалисты постоянно контролируют уровень качества. За счет этого мы можем дать гарантию того, что наша продукция будет служить длительное время и максимально эффективно.
