Металлические фермы

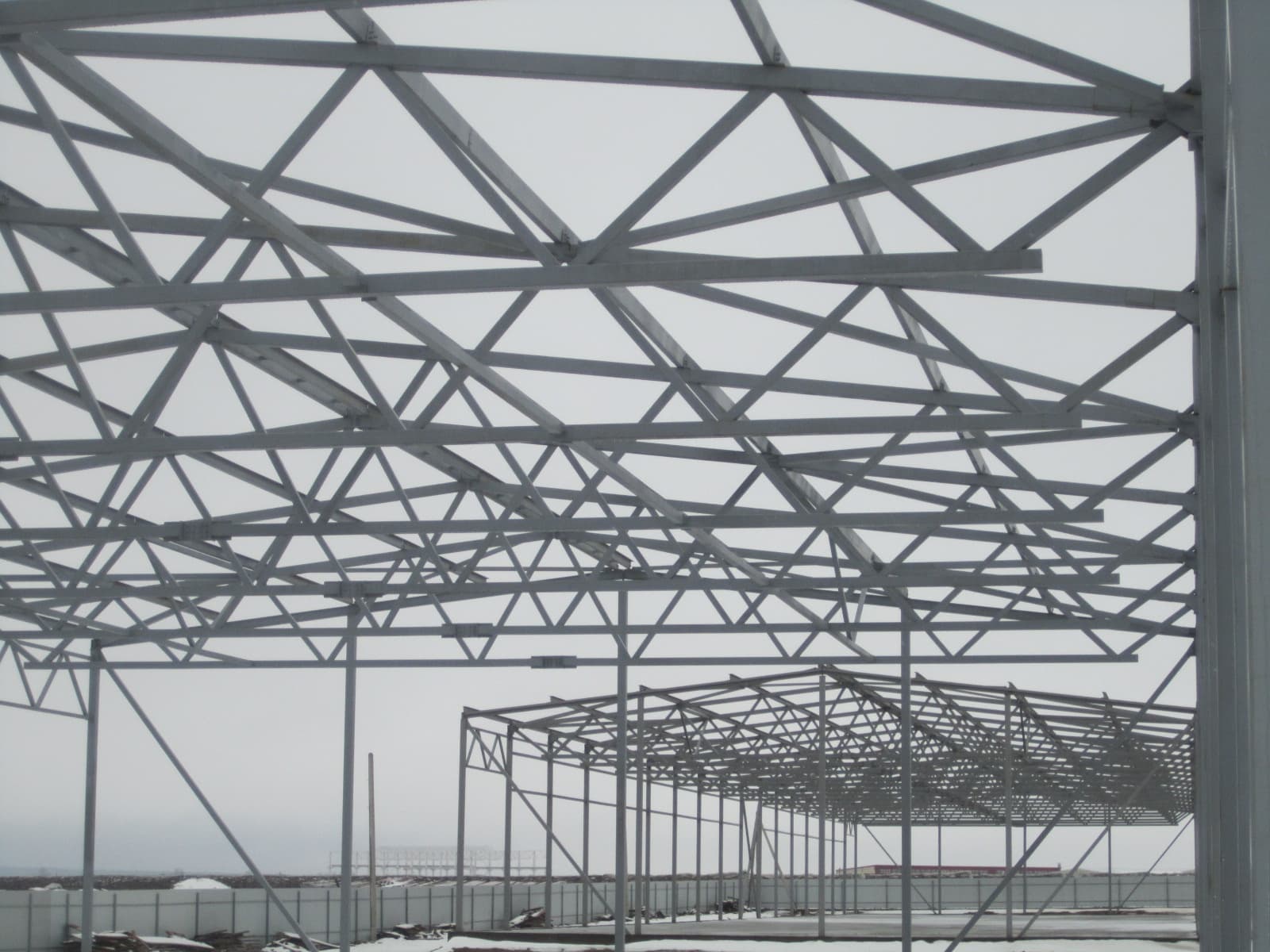

Если строительный проект подразумевает безопорный пролет, который превышает двенадцать метров, вместо стандартных балок используются фермы из металла. Балку такой длины подобрать просто невозможно, зато плоские или пространственные фермы обладают всеми необходимыми характеристиками. установка металлической фермы

Преимуществами ферм по сравнению с металлическими балками являются:

  • относительно малый вес конструкции;
  • легкость и большая скорость монтажа;
  • возможность самостоятельной сборки;
  • возможность создания мобильных конструкций.

Фермы достаточно просто транспортируются в виде отдельных деталей на объект, где для сборки конструкции нет необходимости в сварке или другом специальном оборудовании и технике.

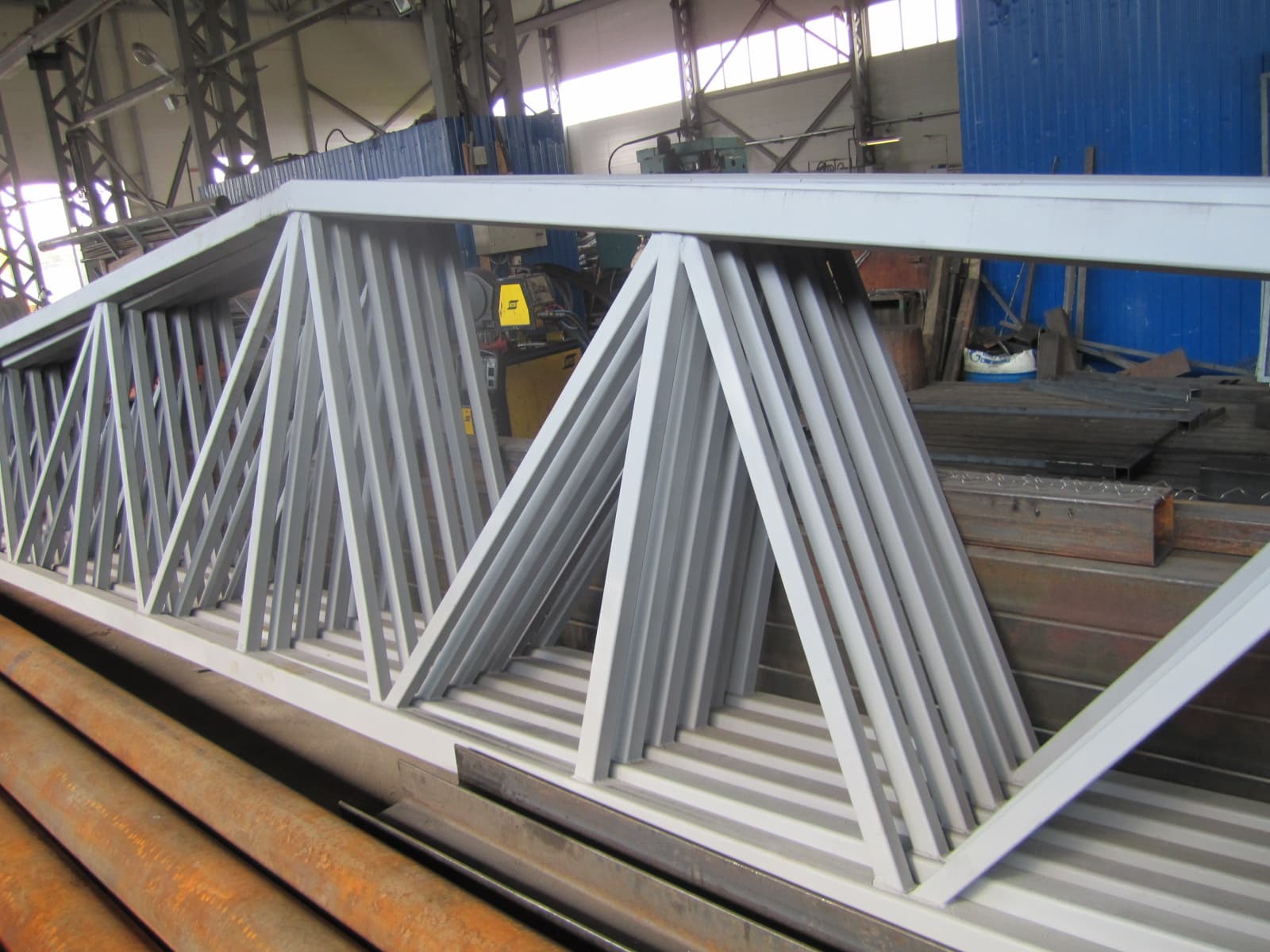

Сварные фермы

Эти металлоконструкции позволяют добиться существенной экономии материала. Единственное, что раньше препятствовало широкому распространению этого технологического решения – достаточно сложная система расчетов. Сегодня вычисления выполняются благодаря прогрессивному программному обеспечению, потому проект для любого индивидуального заказа создается быстро и точно.

Завод "Северозапад" производит все виды металлических ферм.

Разнообразие видов ферм позволяет подобрать оптимальный вариант для любого строительства. Так параллельные конструкции больше подходят для мягких кровель, а полигональные удобны для тяжелых сооружений.

Правильный выбор конструкции обеспечивает лучшие несущие характеристики и экономию материала. Решетка между поясами может быть треугольной и раскосой, а также специальных видов (крестовая, шпренгельная и др.). На стадии проекта учитываются все особенности будущей конструкции. Во многом вид и форма фермы зависит от уклона кровли.

Стропильные фермы

Эти конструкции производятся из профиля, чаще всего из стального уголка. Форма выбирается исходя из сложности конструкции и назначения. Для тяжелых систем ферма может иметь тавровое и двутавровое сечение, разные гидротехнические каркасы изготавливаются из профильных труб. Такая конструкция прекрасно подходит для перекрытий, покрытий сооружений, в которых ширина пролетов более двадцати четырех метров.

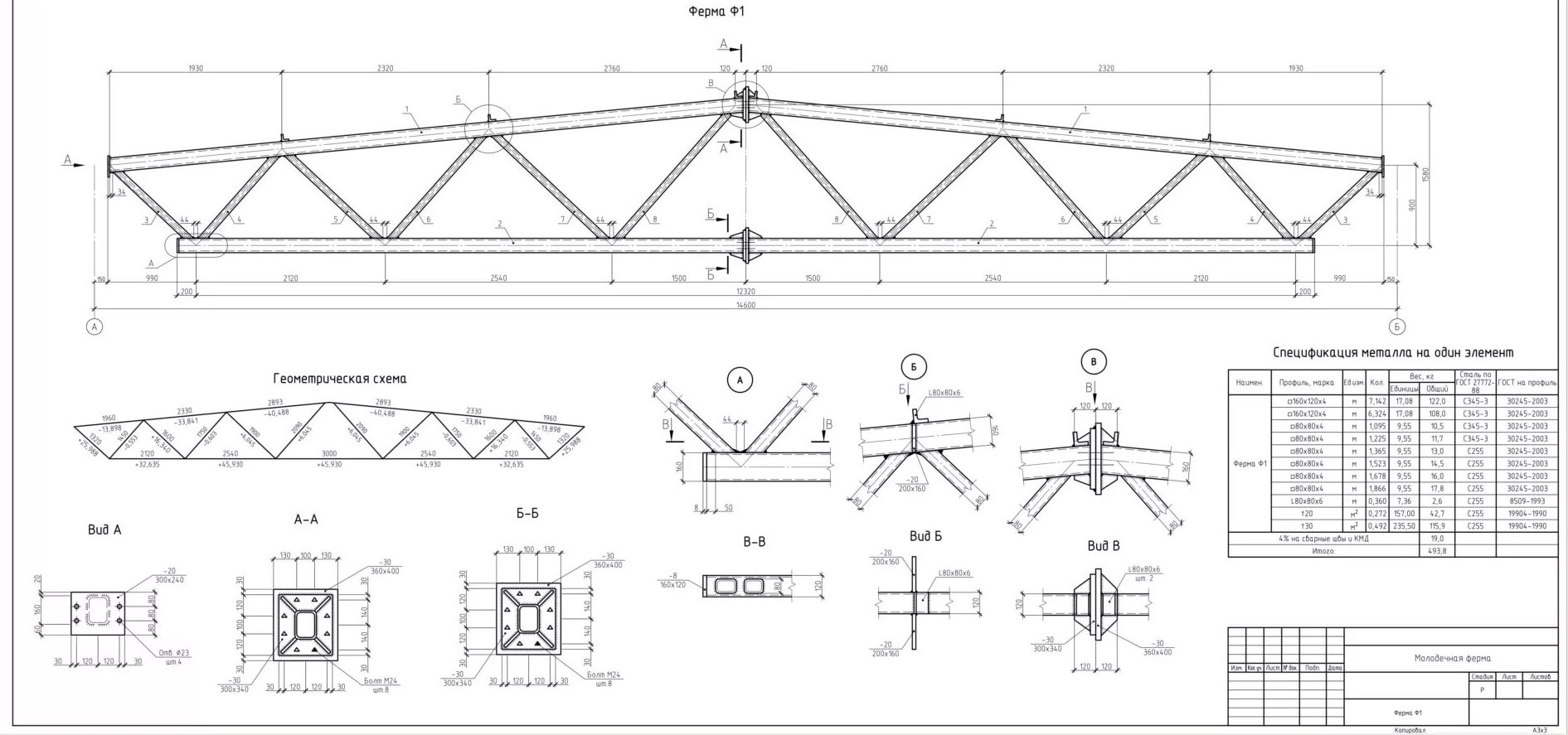

Форма стропильной фермы обеспечивает ее жесткость и прочность. В обычном варианте конструкция изготавливается из параллельных прутьев, соединенных деталями зигзагообразно путем сварки. Пояса фермы, верхний и нижний, складывают ее очертания, а решетка из стоек и раскосов обеспечивает устойчивость к нагрузкам.

Элементы фермы примыкают один к другому, обеспечивая жесткое соединение. Решетка фиксируется фасонными элементами или сваркой. Если же у колонн неравномерный шаг, или длина балок меньше расстояния между колоннами, используются подстропильные фермы. Эти конструкции действуют как опоры перекрытий и несущих элементов.

Виды металлических ферм ферма  облегченная

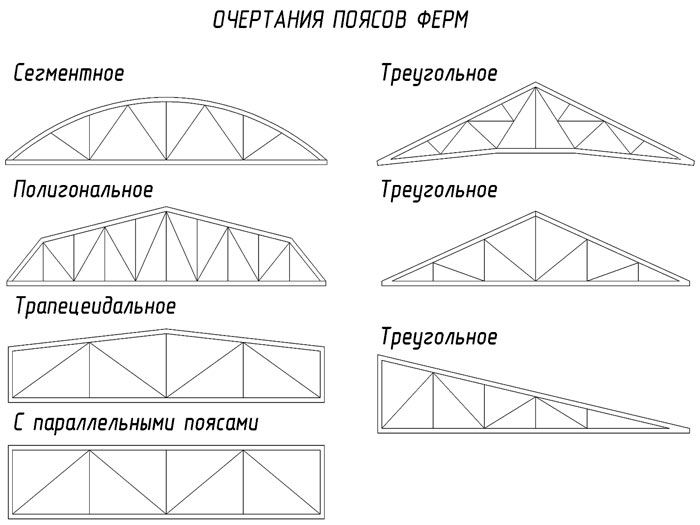

В основе деления этих конструкций лежит форма поясов или типы решеток.

Фермы могут быть:

  • с параллельными;
  • односкатными (трапецеидальными);
  • полигональными;
  • и треугольными поясами.

Металлические фермы, производимые заводом «Северозапад», можно отнести к одной из двух основных групп:

  1. плоские. Отличительная особенность — все стержни, формирующие ферму, находятся в одной плоскости;
  2. пространственные. От плоских отличаются тем, что могут выдерживать нагрузку, направленную на все плоскости одновременно. Каждая их граней, составляющих пространственную ферму, является плоской формой.

Наиболее ярким примером пространственной фермы является башенный кран, в том числе, стрела.

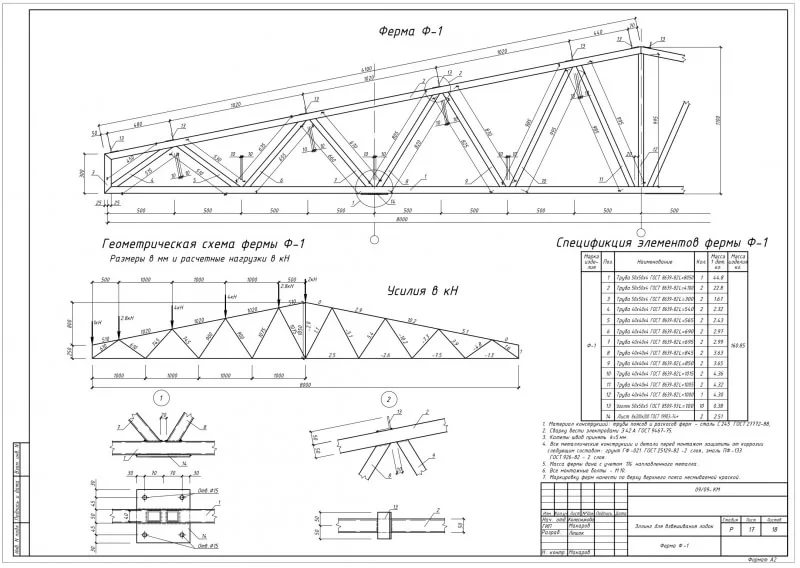

В основе любой металлической фермы — пояса и решетки. Пояса необходимы для снижения и нивелирования продольной нагрузки, решетки принимают на себя все поперечные силы. Высотой называют расстояние между осями поясов, составляющих крайнюю верхнюю и крайнюю нижнюю точки. Пролет — расстояние между опорами. Изгибающие моменты, наиболее часто приводящие к разрушению металлических конструкций, отсутствуют полностью.

Типы статических схем

Форма поясов, длина пролетов, статическая схема определяются конкретной задачей, типом возводимого объекта. Может меняться и способ соединения отдельных деталей в узле.

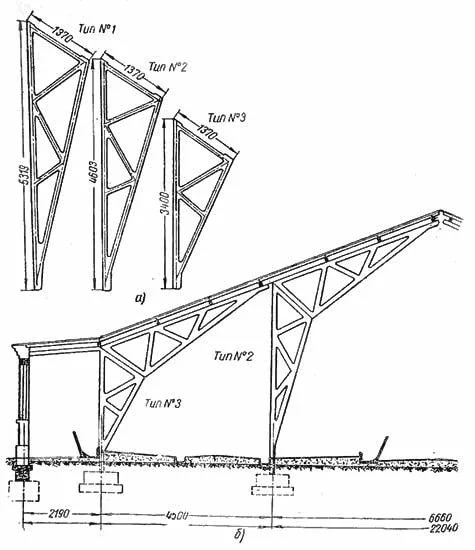

Все используемые статические схемы можно разделить на арочные, вантовые, рамные и балочные. Последние наиболее просты в изготовлении, но они же наиболее металлоемкие. Рамные требуют для изготовления минимальные объемы металла, но процесс изготовления более сложен. Арочные фермы экономичны в плане металлоемкости, но значительно увеличивается площадь конструкций ограждения. Максимально использовать преимущества всех типов можно, выбрав комбинированный тип. Ферма в этом случае учитывает преимущества каждого варианта. Металлоемкость — оптимальная при соблюдении всех необходимых параметров и размеров конструкции.

Завод «Северозапад» предлагает всем желающим полный комплекс услуг по изготовлению металлических ферм любого типа и назначения. Специалисты компании по вашей заявке проведут все необходимые расчеты. Вы можете заказать и типовой проект, и дать заявку на расчет и производство уникальной конструкции, соответствующей всем вашим требованиям.

Монтаж металлоконструкций

Фермы собираются поэтапно. Пояса связываются между собой одним или спаренными уголками. Нижний пояс изготавливается из равнобокого уголка, а верхний пояс из неравнобокого.

Длинные фермы дополнительно укрепляются накладными и соединительными пластинами, а для противодействия нагрузке в границах панели фермы применяются парные швеллеры. Полностью сварные конструкции создаются на основе тавр. Готовая ферма покрывается антикоррозийной защитой.

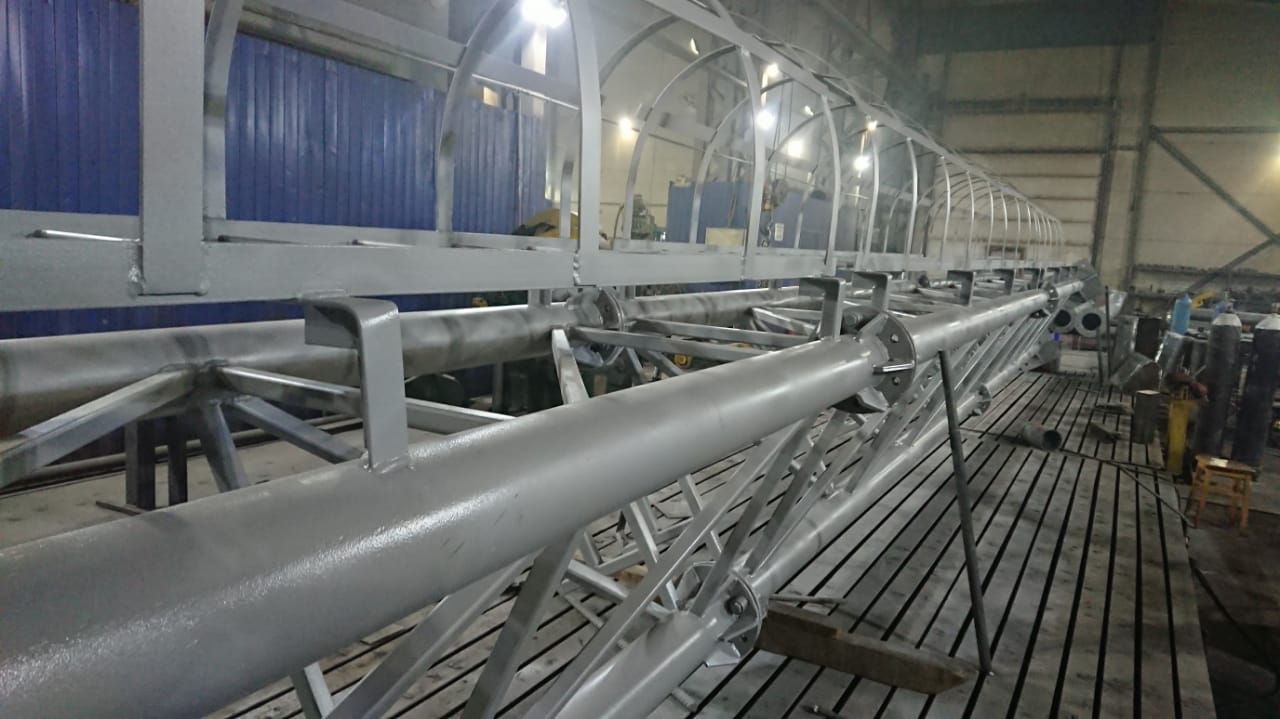

Также с помощью сварки уже на объекте собираются металлоконструкции из труб.
