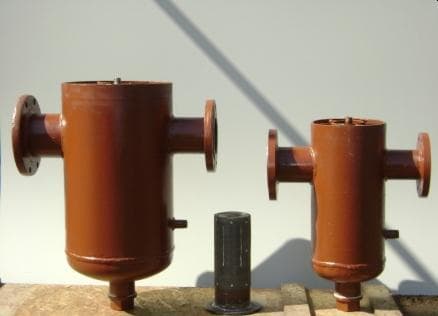

Грязевики тепловых пунктов (ГТП)
Особенности применения грязевиков
По назначению, пропускной способности и конструкции грязевики, устанавливаемые на тепловых пунктах изготавливаемые по чертежам Серии 5.903-13, идентичны абонентским по Серии 4.903-10. Такие детали трубопровода могут монтироваться на входе в теплопункт или на трубе возврата теплоносителя, что определяется технологическими особенностями системы. В любом случае они должны максимально очистить теплоноситель от всевозможных посторонних включений: окалины, органики, различного мусора.
Принцип действия грязевика
Эти грязевики имеют внутренний диаметр, существенно превышающий условный проход защищаемого трубопровода. Загрязнённый теплоноситель попадет в их внутренний объём и замедляет своё движение, в результате чего крупный мусор под действием силы тяжести опускается на дно. Мелкая взвесь задерживается фильтрующим элементом, который должен периодически очищаться.
Как правило, сигналом о необходимости удаления шлама и очистки фильтрующего элемента является возросшая разница давления на входе и выходе грязевика. Несвоевременная очистка значительно повышает динамическое сопротивление грязевика и как следствие существенно увеличивается нагрузка на перекачивающие насосы.
Завод "Северозапад" изготавливает все детали трубопроводов, включая грязевики для тепловых пунктов, исключительно из материалов, качество которых подтверждено сертификатами соответствия от производителей. Мы производим грязевики теплопунктов по чертежам Серии 5.903-13, но по требованию заказчика можем адаптировать их к его нуждам. Как правило, это касается элементов крепления, использования современных высококачественных материалов и улучшенных фильтровальных элементов.
Цена на грязевики, устанавливаемые в теплопунктах, определяется:
- параметрами теплоносителя, такими как температура, химическая активность и давление;
- номинальным условным проходом, что определяет количество используемого металла;
- дополнительными требованиями заказчика к элементам крепления и удобству очистки от шлама.
Грязевики являются фильтрами грубой очистки. Их применение не только обеспечивает защиту регулирующей арматуры и технологического оборудования от повреждений и засоров, но и значительно снижает нагрузку на фильтры тонкой очистки, если такие предусмотрены в системе.
