Затвор щитовой с ручным приводом
Назначение щитового затвора
Щитовые затворы используются для полного или частичного перекрытия доступа воды в сечении со свободной поверхностью или ниже ее уровня. Они незаменимы везде, где существует технологическая необходимость блокировки потоков жидкости для полного перекрытия проемов или контроля объемов ее поступления в целях частичного перекрытия.
Глубинные щитовые затворы изготавливаются из специального сплава стали, устойчивого к коррозии (AISI 304), а винт затвора – из специальной инструментальной углеродистой стали. Это позволит максимально качественно противостоять нагрузкам различного характера, а также коррозии.

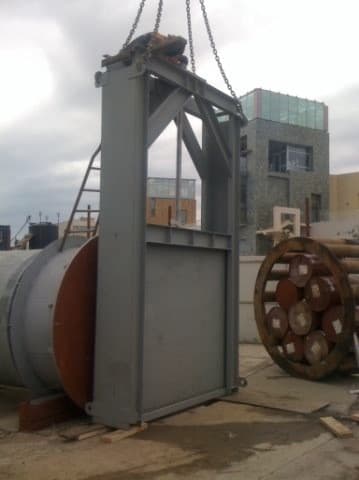

Конструкция щитового глубинного затвора
Сама конструкция щитового затвора представляет собой стойкий к гидромеханическим воздействиям щит, который заключен в специальный каркас (силовую раму).
При перекрытии круглого или прямоугольного коллектора, к затворной раме приваривается обечайка нужных габаритов, оснащенная специальным фланцем.
Щит имеет свойство свободно вращаться вдоль рамы за счет электрического привода или ручного штурвала на винтовом механизме. По всей длине щит окантован специальным уплотнителем, который является устойчивым к воздействию агрессивных сред. Он обеспечивает водонепроницаемость конструкции в состоянии «закрыто». Плотная фиксация уплотнителя обеспечена специальными полимерными клиньями, которые попарно располагаются на щите и раме.
Данные конструкции обладают целым рядом технико-эксплуатационных преимуществ:
- надежностью;
- абсолютной герметичностью;
- полным уплотнением;
- коррозионной устойчивость;
- ремонтопригодностью;
- длительными сроками эксплуатации.
Завод металлоконструкций «Северозапад» предлагает широкий ассортимент щитовых затворов с ручным приводом. Они могут быть использованы в различных условиях и для самых разнообразных целей. Вы можете купить уже готовые или заказать данные конструкции по индивидуальному проекту.
