Назначение линзовых компенсаторов ПГВУ
Область применения
Линзовые компенсаторы ПГВУ монтируются в вентиляционных системах, а также в пылевых газовоздуховодах в тех случаях, когда использование устройств сальникового или сильфонного типа невозможно или технологически и экономически нецелесообразно. Они применяются с целью компенсации изменений размеров металлоконструкций и трубопроводных систем при колебании температурного режима. Данные устройства получили наиболее широкое распространение в трубопроводах большого диаметра.
Компенсаторы ПГВУ являются незаменимыми в:
- газовой;
- нефтяной;
- химической;
- и других отраслях промышленности.
Компенсаторы ПГВУ входят в состав газотурбинного и теплообменного оборудования. Особо прочный однослойный материал и специальная конструкция позволяют обеспечивать линзовым компенсаторам высокие показатели жесткости в сравнении с сильфонными компенсаторами с такими же габаритами.

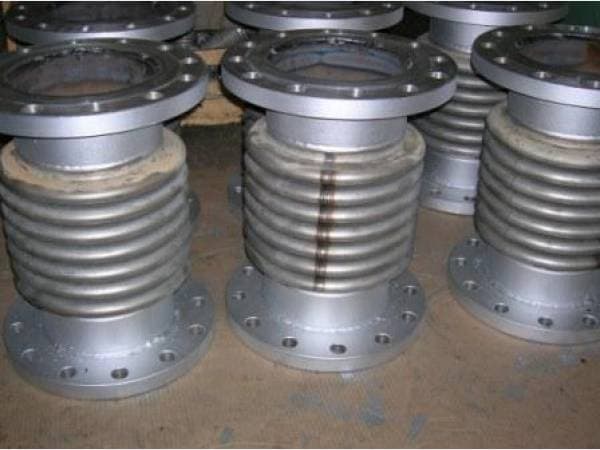

Технико-эксплуатационные характеристики круглых компенсаторов ПГВУ
Способность компенсации круглых осевых линзовых агрегатов определяется по количеству линз. Например, однолинзовые компенсаторы способны защищать от продольного смещения более, чем на 18 мм, а двухлинзовые – соответственно, на 36. Агрегаты встраиваются в трубопроводы с диаметром от 200 до 6000 мм с показателями рабочего давления, не превышающими 0,02 Мпа, при этом сохраняют функциональность при показателях рабочего температурного режима до 550 °С . В качестве основной среды функционирования может выступать воздух, пары разных кислот, а также газ.
Применение компенсаторов данного типа и конструкции наиболее актуально в условиях неагрессивных и малоагрессивных сред с показателями избыточного давления до 1500 мм водяного столба (0,015 Мпа) и температуры от -10 до + 425°С. Для снижения металлоемкости и трудозатрат во время производства данных линз,а также увеличения компенсирующих способностей, высота линзы может уменьшаться до предельно допустимых значений.
Завод "Северозапад" изготавливает компенсаторы ПГВУ любого размера и с разным количеством линз – Вы можете заказать у нас изделия в неограниченных количествах.
