Чтобы защитить оборудование, работающее в неблагоприятных условиях, используется особая технология обработки внешней поверхности – «футеровка». Она способна защитить детали и узлы от воздействия таких факторов, как высокая температура, химически активная среда, различные механические нагрузки. С футеровкой при необходимости изготавливаются и анкерные системы, а также отдельные крепежные элементы – футеровочные болты, которые так же часто называют «бронеболтами». Наиболее часто они используются для закрепления различных аппаратов, механизмов и реакторов на химических производствах, фиксации различных соединений в измельчителях, травильных ваннах и т.д.
Обычно бронеболты изготавливаются из углеродистой высококачественной конструкционной стали, но при необходимости для этого используются нержавеющие и/или жаропрочные стали и сплавы.
Для изготовления бронеболтов используются два метода:
- Вытачивание (или/и фрезерование) на соответствующем металлорежущем станке;
- Штамповка с использованием ТВЧ.

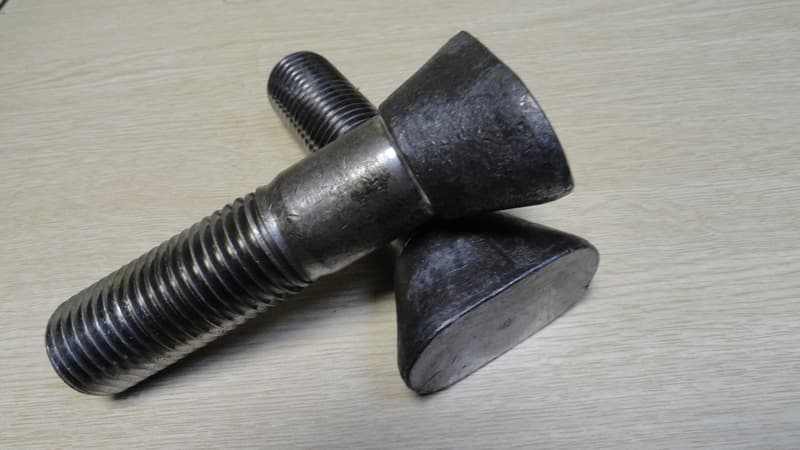

Футеровочный болт ГОСТ от производителя в Санкт-Петербурге
Завод Северозапад изготавливает анкерные системы, футеровочные болты и другие изделия под заказ в точном соответствии с предоставленными заказчиком чертежами, эскизами и спецификациями. По желанию заказчика, наш проектно-конструкторский отдел может сам разработать и оформить необходимую документацию на изделия, отвечающие требованиям, заявленным в техническом задании.
Чертеж болта футеровочного
Характеристики бронеболта
Бронеболты имеют несколько наиболее значимых параметров, конкретные значения которых определяются предназначением изделия. Это:
- Номинальный, согласно ГОСТ, размер резьбы (от М20 до М110).
- Размеры головки;
- Радиус закругления;
- Толщина буртика;
- Шаг и тип резьбы.
По желанию заказчика для изготовления партии бронеболтов может быть использована определенная марка стали, в том числе, нержавеющая или жаропрочная. Наш завод специализируется на изготовлении метизов, отличающихся высокой устойчивостью одновременно к коррозионным и химическим воздействиям, высоким температурам и механическим (динамическим) нагрузкам.
Более подробно ознакомиться с расценками на нашу продукцию, оформить свой заказ, и согласовать сроки его выполнения (с доставкой в Санкт-Петербурге и области) вы можете, связавшись с нами любым способом из указанных в разделе «контакты» нашего сайта.
Завод "Северозапад" изготавливает футеровочные болты различного диаметра:М20, М22, М24, М27, М30, М33, М36, М42, М48, М56, М64, М72, М110.
Таблица — Футеровочный болт (бронеболт)
| Диаметр резьбы, D мм | М 24 | М 27 | М 30 | М 33 | М 36 | М 42 | М 48 | М 52 | М 56 |
М 64 |
|
| Шаг резьбы, Р | крупный | 3 | 3 | 3,5 | 3,5 | 4 | 4,5 | 5 | 5 | 5,5 | 6 |
| мелкий | 2 | 2 | 2 | 2 | 2 | 2; 3 | 2; 3 | 2; 3 | 2; 4 | 4 | |
| Высота головки, k | по чертежам заказчика | ||||||||||
| Высота площадки, k1 | по чертежам заказчика | ||||||||||
| Длина головки е, не менее | по чертежам заказчика | ||||||||||
| Толщина головки, S | по чертежам заказчика | ||||||||||
| Радиус, R | по чертежам заказчика | ||||||||||
| Длина, L | 60-1500 | 60-1500 | 70-1500 | 100-1500 | 100-1500 | 100-1500 | 100-1500 | 100-1500 | 100-1500 | 100-1500 | 100-1500 |
Прайс-лист на футеровочные болты
|
Наименование |
Вес, кг. |
Сталь |
Цена (с НДС) |
|
за ед., руб. |
|||
|
Болт М 30 по нормали с шагом резьбы 2 мм или 4 мм |
|||
| Болт М30*110 | 0,95 | мар.35 | 380 |
| Болт М30*120 | 1 | мар.35 | 390 |
| Болт М30*130 | 1,06 | мар.35 | 405 |
| Болт М30*140 | 1,12 | мар.35 | 415 |
| Болт М30*150 | 1,17 | мар.35 | 425 |
| Болт М30*160 | 1,23 | мар.35 | 440 |
| Болт М30*170 | 1,28 | мар.35 | 450 |
| Болт М30*180 | 1,34 | мар.35 | 460 |
| Болт М30*200 | 1,45 | мар.35 | 470 |
| Болт М30*220 | 1,56 | мар.35 | 485 |
| Болт М30*240 | 1,67 | мар.35 | 495 |
| Болт М30*260 | 1,78 | мар.35 | 505 |
| Болт М30*280 | 1,86 | мар.35 | 520 |
| Гайка М30 | 0,243 | мар.35 | 150 |
|
Болт М 36 по нормали с шагом резьбы 2 мм или 4мм |
|||
| Болт М36*120 | 1,33 | мар.35 | 405 |
| Болт М36*130 | 1,41 | мар.35 | 415 |
| Болт М36*140 | 1,49 | мар.35 | 425 |
| Болт М36*150 | 1,57 | мар.35 | 440 |
| Болт М36*160 | 1,65 | мар.35 | 450 |
| Болт М36*170 | 1,73 | мар.35 | 460 |
| Болт М36*180 | 1,81 | мар.35 | 470 |
| Болт М36*200 | 1,97 | мар.35 | 485 |
| Болт М36*220 | 2,13 | мар.35 | 495 |
| Болт М36*240 | 2,29 | мар.35 | 505 |
| Болт М36*260 | 2,45 | мар.35 | 520 |
| Болт М36*280 | 2,61 | мар.35 | 530 |
| Болт М36*300 | 2,77 | мар.35 | 540 |
| Болт М36*320 | 2,93 | мар.35 | 555 |
| Болт М36*340 | 3,1 | мар.35 | 565 |
| Болт М36*360 | 3,25 | мар.35 | 575 |
| Болт М36*380 | 3,4 | мар.35 | 585 |
| Болт М36*400 | 3,57 | мар.35 | 600 |
| Гайка М36 | 0,417 | мар.35 | 160 |
|
Болт М 42 по нормали с шагом резьбы 4,5 мм |
|||
| Болт М42*160 | 2,45 | мар.35 | 530 |
| Болт М42*180 | 2,75 | мар.35 | 540 |
| Болт М42*190 | 2,86 | мар.35 | 555 |
| Болт М42*200 | 3 | мар.35 | 565 |
| Болт М42*220 | 3,24 | мар.35 | 575 |
| Болт М42*240 | 3,46 | мар.35 | 585 |
| Болт М42*260 | 3,68 | мар.35 | 600 |
| Болт М42*280 | 3,89 | мар.35 | 610 |
| Болт М42*300 | 4,11 | мар.35 | 620 |
| Болт М42*320 | 4,32 | мар.35 | 635 |
| Болт М42*350 | 4,65 | мар.35 | 645 |
| Болт М42*370 | 4,86 | мар.35 | 655 |
| Гайка М42 | 0,624 | мар.35 | 170 |
|
Болт М 64 по нормали с шагом резьбы 6 мм |
|||
| Болт М64*1125 | 27 | мар.35 | 6 000,00 |
| Гайка М64 | 1,98 | мар.35 | 700 |
