Вне зависимости от сложности и объемов проекта, на заводе «Северозапад» вы всегда можете приобрести высококачественные кронштейны опор освещения любой модификации.
Область применения кронштейнов опор освещения и их преимущества
Неотъемлемой составной частью опор освещения являются кронштейны, причем самых разнообразных модификаций. Они изготавливаются из круглых и квадратных профилей и представляют собой изогнутую конструкцию, один конец которой определенным способом крепится непосредственно к опоре, а другой – содержит посадочное отверстие для осветительных приборов. Зачастую это светильники типов ЖКУ и РКУ. Однако в нашем каталоге представлены и Т-образные модели кронштейнов, которые предназначены для использования прожекторов.
Область применения кронштейнов, благодаря многообразию исполнений и различным системам крепления, практически неограниченна.
Кронштейны применяют для освещения:
- улиц, площадей, парков;
- транспортных магистралей любой интенсивности движения;
- территорий складских и промышленных объектов;
- стоянок;
- парковок торговых центров;
- коттеджных поселков;
- спортивных арен;
- и любых других жилых и нежилых инфраструктурных объектов.
Современные технологии и многолетний опыт производства придают металлопродукции, выпускаемой на заводе «Северозапад», целый ряд технико-эксплуатационных преимуществ.
Преимущества кронштейнов, выпускаемых заводом металлоконструкций
- Долговечность. Все изделия проходят обработку методом горячей оцинковки согласно ГОСТ 9.307-89, что увеличивает срок их службы до 25-30 лет.
- Оперативность монтажа. Конструкционной особенностью крепежных систем (всего их 4), является одновременно и надежность и простота.
- Широта диапазона типоразмеров. Вне зависимости от масштабов стоящих перед вами задач – от освещения целого города до небольшого двора – у нас вы всегда найдете кронштейны опор освещения оптимальных размеров.
Виды кронштейнов и типы их креплений
Расчетный уровень освещенности достигается благодаря использованию определенного количества осветительных приборов.

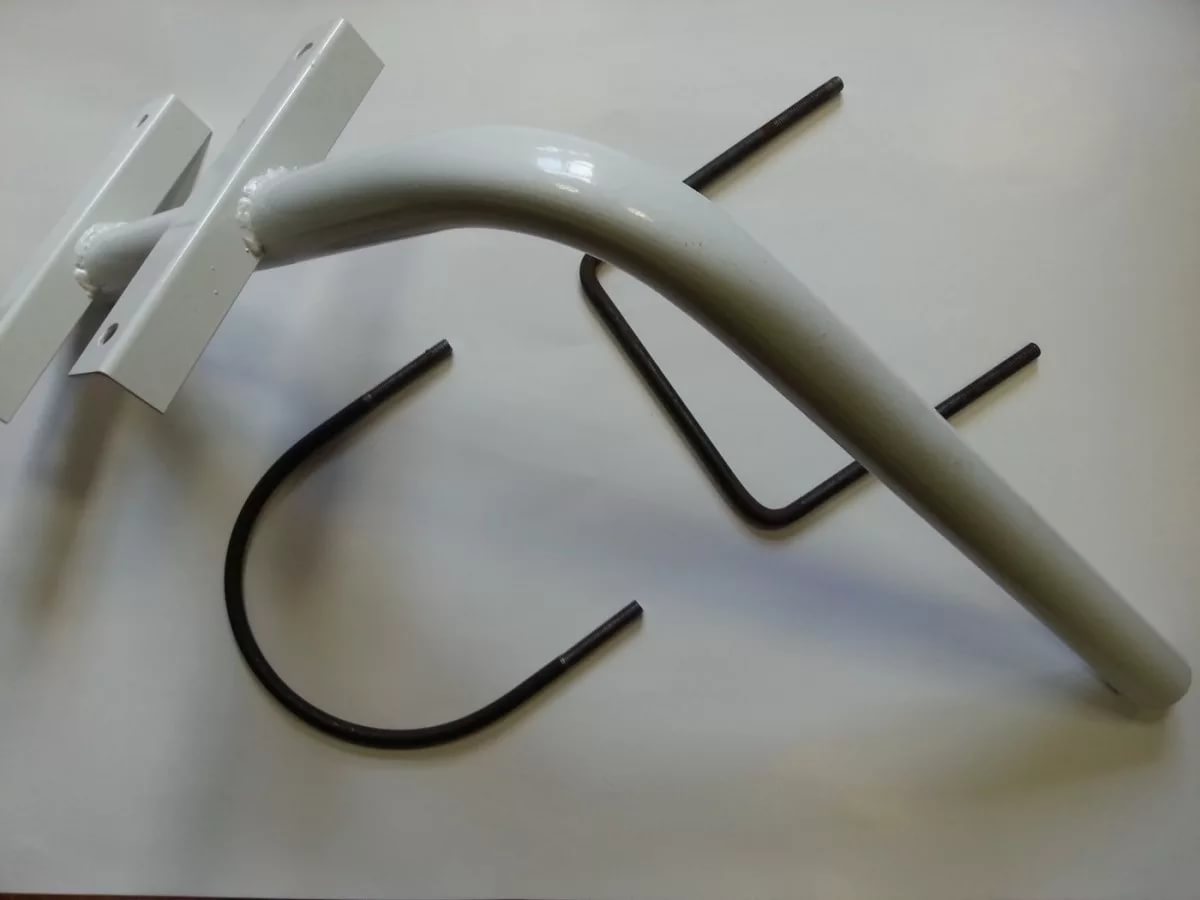

Кронштейн однорожковый Кронштейн трехрожковый Кронштейн для прожектора
Группы кронштейнов
- однорожковые;
- двухрожковые;
- трехрожковые;
- четырехрожковые;
- Т-образные – рассчитаны на использование от 1 до 8 прожекторов одновременно.
Кронштейны опор освещения, обладающие одним и более рожком, также различаются по схеме компоновки.
Виды кронштейнов по направленности:

- однонаправленными (один под другим)
- разнонаправленными (под углом в 90° и 180°);
- круговыми (с углом в 120° для трехрожковых и 90° для четырехрожковых);
- комбинированными.
Стандартным углом возвышения верхней части кронштейна над горизонтом является уровень в 15°.
Одним из основных факторов, делающих применение кронштейнов максимально удобным на любых объектах, является разнообразие систем крепежа.
Группы систем крепежа для кронштейна
- на обечайке (для трубчатых опор);
- на фланце (для граненых конических опор);

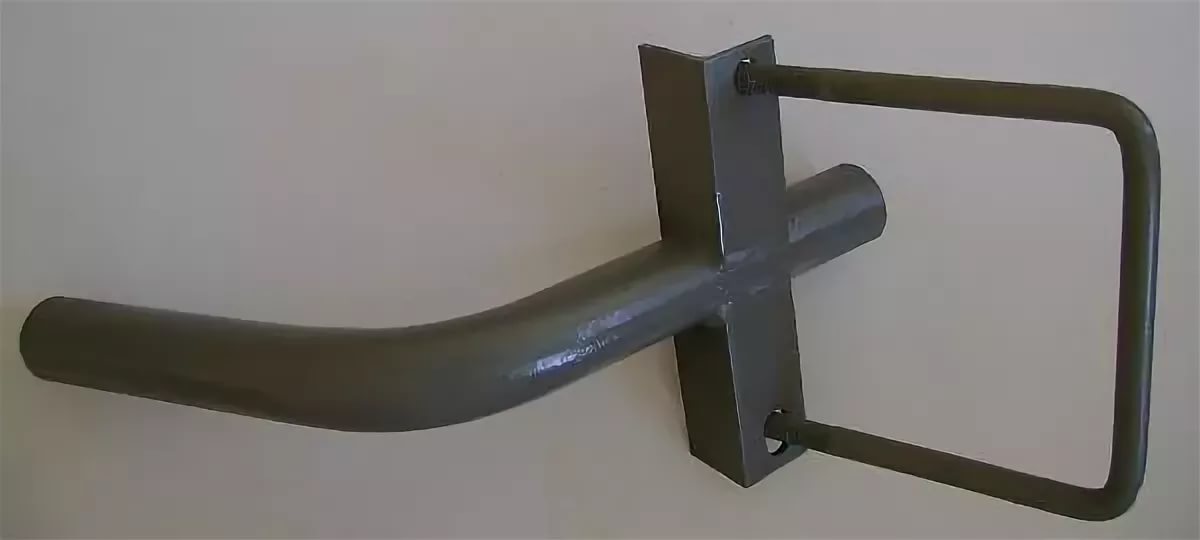

- приставные с хомутовым креплением;
- настенные.
Несмотря на солидный выбор кронштейнов стандартных типоразмеров, наше конструкторское бюро всегда готово взяться за оперативную разработку индивидуальных проектов.
Характеристики кронштейнов консольных светильников К1К, К2К, К3К, К4К
Наименование | Модель | Высота консоли, Н, мм | Длина консоли, В, мм | Внутренний диаметр, OD, мм | Угол между консолями, град. | Диаметр консоли, мм | Масса, кг |
Кронштейн однорожковый | К1К 1-1-108 O42 | 1000 | 1000 | 108 | - | 42 | 8,5 |
Кронштейн однорожковый | К1К 1-1-133 O42 | 1000 | 1000 | 133 | - | 42 | 10,5 |
Кронштейн однорожковый | К1К 1-1-108 O48 | 1000 | 1000 | 108 | - | 48 | 8,5 |
Кронштейн однорожковый | К1К 1-1-133 O48 | 1000 | 1000 | 133 | - | 48 | 10,5 |
Кронштейн однорожковый | К1К 1,5-1,5-108 O42 | 1500 | 1500 | 108 | - | 42 | 11,1 |
Кронштейн однорожковый | К1К 1,5-1,5-133 O42 | 1500 | 1500 | 133 | - | 42 | 13,1 |
Кронштейн однорожковый | К1К 1,5-1,5-108 O48 | 1500 | 1500 | 108 | - | 48 | 11,1 |
Кронштейн однорожковый | К1К 1,5-1,5-133 O48 | 1500 | 1500 | 133 | - | 48 | 13,1 |
Кронштейн однорожковый | К1К 2-2-108 O48 | 2000 | 2000 | 108 | - | 48 | 13,4 |
Кронштейн однорожковый | К1К 2-2-133 O48 | 2000 | 2000 | 133 | - | 48 | 15,4 |
Кронштейн однорожковый | К1К 2,5-2,5-108 O48 | 2500 | 2500 | 108 | - | 48 | 16,4 |
Кронштейн однорожковый | К1К 2,5-2,5-133 O48 | 2500 | 2500 | 133 | - | 48 | 18,4 |
Кронштейн двухрожковый | К2К 1-1-108-0 O48 | 1000 | 1000 | 108 | 0 | 48 | 15,9 |
Кронштейн двухрожковый | К2К 1-1-133-0 O48 | 1000 | 1000 | 133 | 0 | 48 | 16,4 |
Кронштейн двухрожковый | К2К 1,5-1,5-108-0 O48 | 1500 | 1500 | 108 | 0 | 48 | 21,8 |
Кронштейн двухрожковый | К2К 1,5-1,5-133-0 O48 | 1500 | 1500 | 133 | 0 | 48 | 22,3 |
Кронштейн двухрожковый | К2К 2-2-108-0 O48 | 2000 | 2000 | 108 | 0 | 48 | 27,2 |
Кронштейн двухрожковый | К2К 2-2-133-0 O48 | 2000 | 2000 | 133 | 0 | 48 | 27,7 |
Кронштейн двухрожковый | К2К 2,5-2,5-108-0 O48 | 2500 | 2500 | 108 | 0 | 48 | 31,8 |
Кронштейн двухрожковый | К2К 2,5-2,5-133-0 O48 | 2500 | 2500 | 133 | 0 | 48 | 32,3 |
Кронштейн двухрожковый | К2К 1-1-108-90 O48 | 1000 | 1000 | 108 | 90 | 48 | 15,9 |
Кронштейн двухрожковый | К2К 1-1-133-90 O48 | 1000 | 1000 | 133 | 90 | 48 | 16,4 |
Кронштейн двухрожковый | К2К 1,5-1,5-108-90 O48 | 1500 | 1500 | 108 | 90 | 48 | 21,8 |
Кронштейн двухрожковый | К2К 1,5-1,5-133-90 O48 | 1500 | 1500 | 133 | 90 | 48 | 22,3 |
Кронштейн двухрожковый | К2К 2-2-108-90 O48 | 2000 | 2000 | 108 | 90 | 48 | 27,2 |
Кронштейн двухрожковый | К2К 2-2-133-90 O48 | 2000 | 2000 | 133 | 90 | 48 | 27,7 |
Кронштейн двухрожковый | К2К 2,5-2,5-108-90 O48 | 2500 | 2500 | 108 | 90 | 48 | 31,8 |
Кронштейн двухрожковый | К2К 2,5-2,5-133-90 O48 | 2500 | 2500 | 133 | 90 | 48 | 32,3 |
Кронштейн двухрожковый | К2К 1-1-108-180 O48 | 1000 | 1000 | 108 | 180 | 48 | 15,9 |
Кронштейн двухрожковый | К2К 1-1-133-180 O48 | 1000 | 1000 | 133 | 180 | 48 | 16,4 |
Кронштейн двухрожковый | К2К 1,5-1,5-108-180 O48 | 1500 | 1500 | 108 | 180 | 48 | 21,8 |
Кронштейн двухрожковый | К2К 1,5-1,5-133-180 O48 | 1500 | 1500 | 133 | 180 | 48 | 22,3 |
Кронштейн двухрожковый | К2К 2-2-108-180 O48 | 2000 | 2000 | 108 | 180 | 48 | 27,2 |
Кронштейн двухрожковый | К2К 2-2-133-180 O48 | 2000 | 2000 | 133 | 180 | 48 | 27,7 |
Кронштейн двухрожковый | К2К 2,5-2,5-108-180 O48 | 2500 | 2500 | 108 | 180 | 48 | 31,8 |
Кронштейн двухрожковый | К2К 2,5-2,5-133-180 O48 | 2500 | 2500 | 133 | 180 | 48 | 32,3 |
Кронштейн трёхрожковый | К3К 1-1-108-(0-90) O48 | 1000 | 1000 | 108 | 0-90 | 48 | 21,9 |
Кронштейн трёхрожковый | К3К 1-1-133-(0-90) O48 | 1000 | 1000 | 133 | 0-90 | 48 | 22,4 |
Кронштейн трёхрожковый | К3К 1,5-1,5-108-(0-90) O48 | 1500 | 1500 | 108 | 0-90 | 48 | 30,8 |
Кронштейн трёхрожковый | К3К 1,5-1,5-133-(0-90) O48 | 1500 | 1500 | 133 | 0-90 | 48 | 31,3 |
Кронштейн трёхрожковый | К3К 2-2-108-(0-90) O48 | 2000 | 2000 | 108 | 0-90 | 48 | 38,9 |
Кронштейн трёхрожковый | К3К 2-2-133-(0-90) O48 | 2000 | 2000 | 133 | 0-90 | 48 | 39,4 |
Кронштейн трёхрожковый | К3К 2,5-2,5-108-(0-90) O48 | 2500 | 2500 | 108 | 0-90 | 48 | 45,8 |
Кронштейн трёхрожковый | К3К 2,5-2,5-133-(0-90) O48 | 2500 | 2500 | 133 | 0-90 | 48 | 46,3 |
Кронштейн трёхрожковый | К3К 1-1-108-(0-180) O48 | 1000 | 1000 | 108 | 0-180 | 48 | 21,9 |
Кронштейн трёхрожковый | К3К 1-1-133-(0-180) O48 | 1000 | 1000 | 133 | 0-180 | 48 | 22,4 |
Кронштейн трёхрожковый | К3К 1,5-1,5-108-(0-180) O48 | 1500 | 1500 | 108 | 0-180 | 48 | 30,8 |
Кронштейн трёхрожковый | К3К 1,5-1,5-133-(0-180) O48 | 1500 | 1500 | 133 | 0-180 | 48 | 31,3 |
Кронштейн трёхрожковый | К3К 2-2-108-(0-180) O48 | 2000 | 2000 | 108 | 0-180 | 48 | 38,9 |
Кронштейн трёхрожковый | К3К 2-2-133-(0-180) O48 | 2000 | 2000 | 133 | 0-180 | 48 | 39,4 |
Кронштейн трёхрожковый | К3К 2,5-2,5-108-(0-180) O48 | 2500 | 2500 | 108 | 0-180 | 48 | 45,8 |
Кронштейн трёхрожковый | К3К 2,5-2,5-133-(0-180) O48 | 2500 | 2500 | 133 | 0-180 | 48 | 46,3 |
Кронштейн трёхрожковый | К3К 1-1-108-(90-180) O48 | 1000 | 1000 | 108 | 90-180 | 48 | 21,9 |
Кронштейн трёхрожковый | К3К 1-1-133-(90-180) O48 | 1000 | 1000 | 133 | 90-180 | 48 | 22,4 |
Кронштейн трёхрожковый | К3К 1,5-1,5-108-(90-180) O48 | 1500 | 1500 | 108 | 90-180 | 48 | 30,8 |
Кронштейн трёхрожковый | К3К 1,5-1,5-133-(90-180) O48 | 1500 | 1500 | 133 | 90-180 | 48 | 31,3 |
Кронштейн трёхрожковый | К3К 2-2-108-(90-180) O48 | 2000 | 2000 | 108 | 90-180 | 48 | 38,9 |
Кронштейн трёхрожковый | К3К 2-2-133-(90-180) O48 | 2000 | 2000 | 133 | 90-180 | 48 | 39,4 |
Кронштейн трёхрожковый | К3К 2,5-2,5-108-(90-180) O48 | 2500 | 2500 | 108 | 90-180 | 48 | 45,8 |
Кронштейн трёхрожковый | К3К 2,5-2,5-133-(90-180) O48 | 2500 | 2500 | 133 | 90-180 | 48 | 46,3 |
Кронштейн трёхрожковый | К3К 1-1-108-60 O48 | 1000 | 1000 | 108 | 60 | 48 | 21,9 |
Кронштейн трёхрожковый | К3К 1-1-133-60 O48 | 1000 | 1000 | 133 | 60 | 48 | 22,4 |
Кронштейн трёхрожковый | К3К 1,5-1,5-108-60 O48 | 1500 | 1500 | 108 | 60 | 48 | 30,8 |
Кронштейн трёхрожковый | К3К 1,5-1,5-133-60 O48 | 1500 | 1500 | 133 | 60 | 48 | 31,3 |
Кронштейн трёхрожковый | К3К 2-2-108-60 O48 | 2000 | 2000 | 108 | 60 | 48 | 38,9 |
Кронштейн трёхрожковый | К3К 2-2-133-60 O48 | 2000 | 2000 | 133 | 60 | 48 | 39,4 |
Кронштейн трёхрожковый | К3К 2,5-2,5-108-60 O48 | 2500 | 2500 | 108 | 60 | 48 | 45,8 |
Кронштейн трёхрожковый | К3К 2,5-2,5-133-60 O48 | 2500 | 2500 | 133 | 60 | 48 | 46,3 |
Кронштейн четырёхрожковый | К4К 1-1-108-90 O48 | 1000 | 1000 | 108 | 90 | 48 | 27,9 |
Кронштейн четырёхрожковый | К4К 1-1-133-90 O48 | 1000 | 1000 | 133 | 90 | 48 | 28,4 |
Кронштейн четырёхрожковый | К4К 1,5-1,5-108-90 O48 | 1500 | 1500 | 108 | 90 | 48 | 39,8 |
Кронштейн четырёхрожковый | К4К 1,5-1,5-133-90 O48 | 1500 | 1500 | 133 | 90 | 48 | 40,3 |
Кронштейн четырёхрожковый | К4К 2-2-108-90 O48 | 2000 | 2000 | 108 | 90 | 48 | 50,6 |
Кронштейн четырёхрожковый | К4К 2-2-133-90 O48 | 2000 | 2000 | 133 | 90 | 48 | 51,1 |
Кронштейн четырёхрожковый | К4К 2,5-2,5-108-90 O48 | 2500 | 2500 | 108 | 90 | 48 | 59,8 |
Кронштейн четырёхрожковый | К4К 2,5-2,5-133-90 O48 | 2500 | 2500 | 133 | 90 | 48 | 60,3 |
Кронштейн четырёхрожковый | К4К 1-1-108-180 O48 | 1000 | 1000 | 108 | 180 | 48 | 27,9 |
Кронштейн четырёхрожковый | К4К 1-1-133-180 O48 | 1000 | 1000 | 133 | 180 | 48 | 28,4 |
Кронштейн четырёхрожковый | К4К 1,5-1,5-108-180 O48 | 1500 | 1500 | 108 | 180 | 48 | 39,8 |
Кронштейн четырёхрожковый | К4К 1,5-1,5-133-180 O48 | 1500 | 1500 | 133 | 180 | 48 | 40,3 |
Кронштейн четырёхрожковый | К4К 2-2-108-180 O48 | 2000 | 2000 | 108 | 180 | 48 | 50,6 |
Кронштейн четырёхрожковый | К4К 2-2-133-180 O48 | 2000 | 2000 | 133 | 180 | 48 | 51,1 |
Кронштейн четырёхрожковый | К4К 2,5-2,5-108-180 O48 | 2500 | 2500 | 108 | 180 | 48 | 59,8 |
Кронштейн четырёхрожковый | К4К 2,5-2,5-133-180 O48 | 2500 | 2500 | 133 | 180 | 48 | 60,3 |
