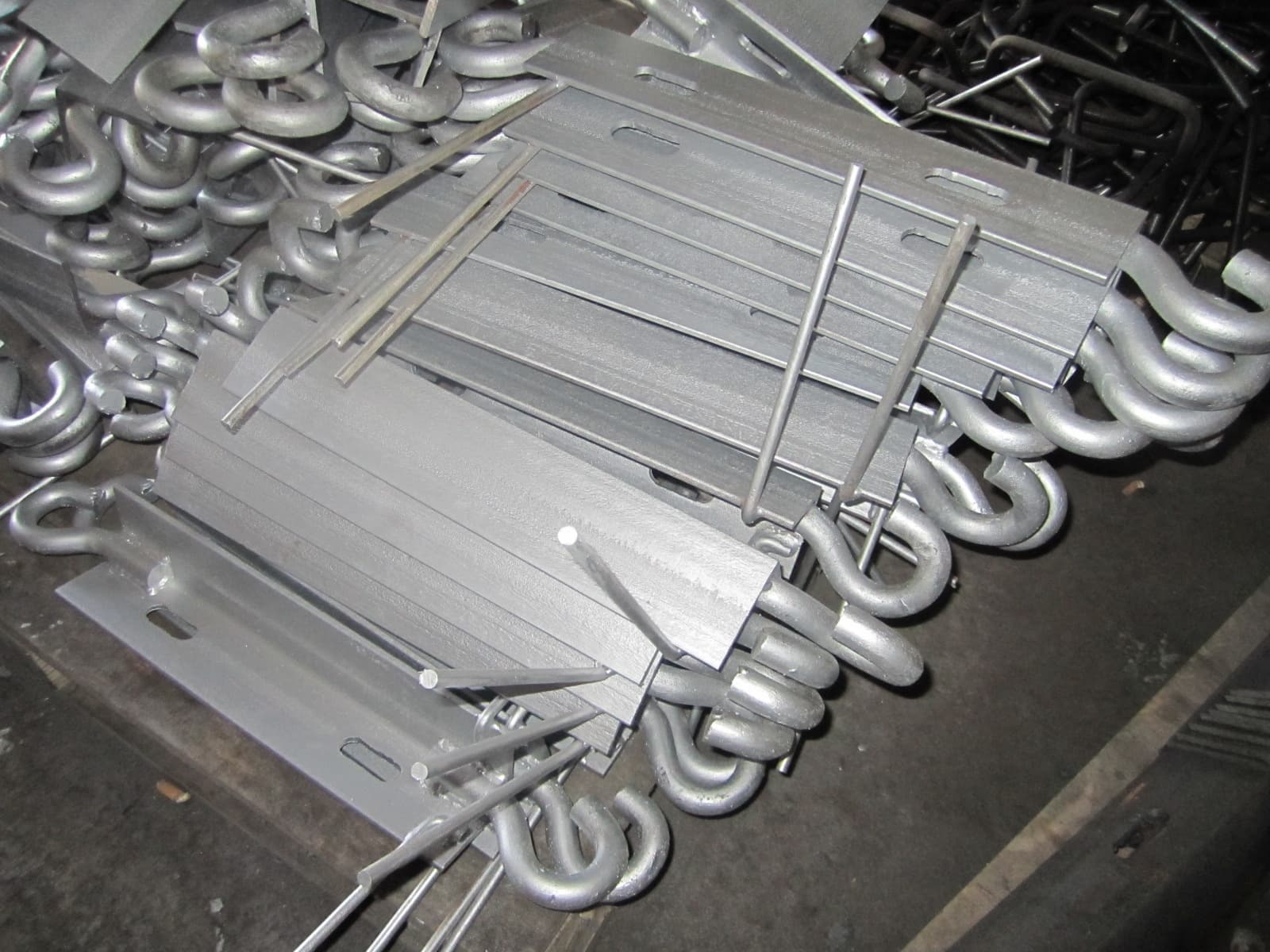

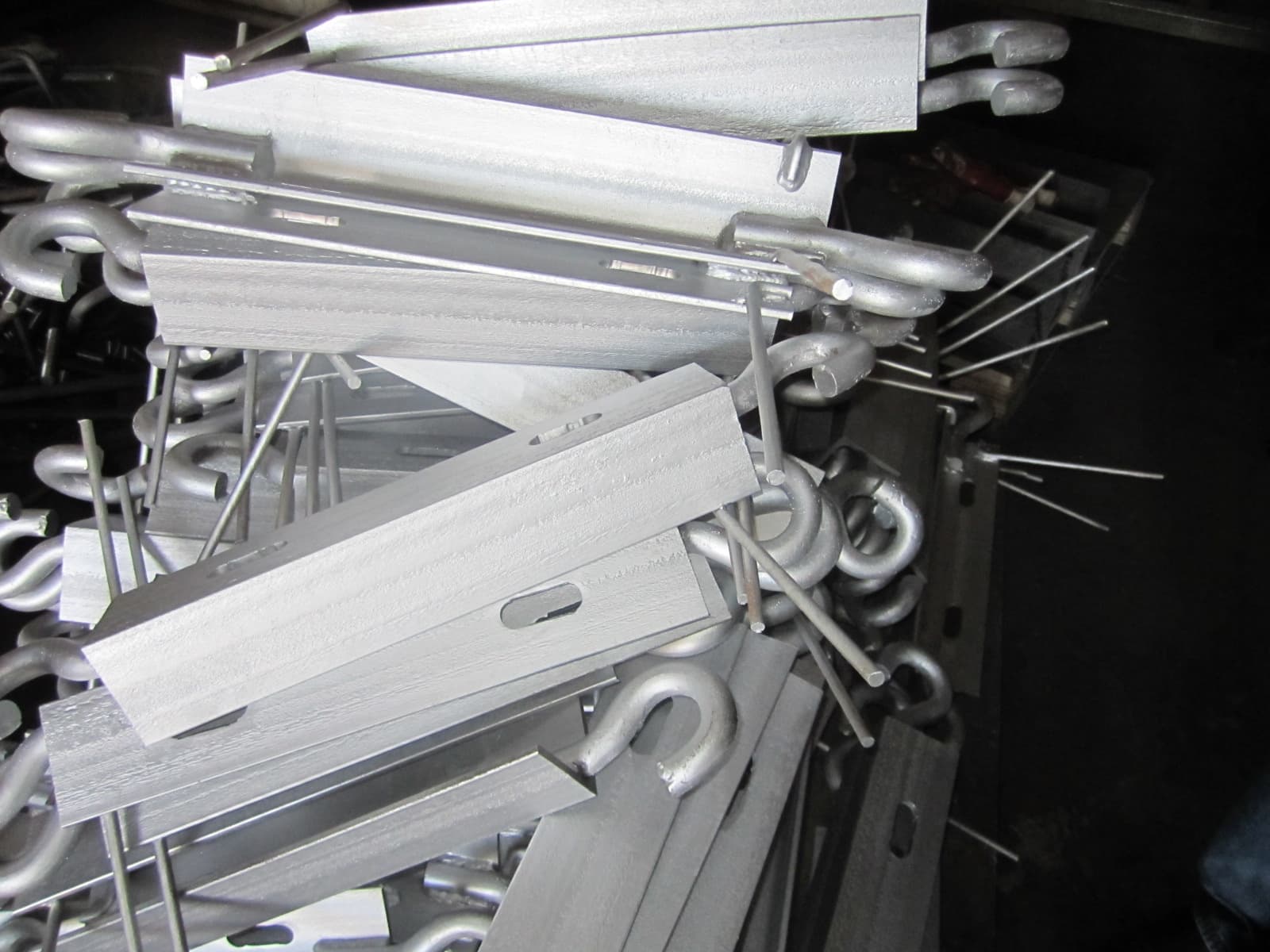

Траверса – это несущий металлический каркас, который изготавливается из стального уголка и круга, полосы. В конструкции присутствуют монтажные отверстия для фиксации хомутом, штыри для монтажа изоляторов под провода или кабели, дополнительно могут быть наварены петли для крепления несущих тросов и других элементов. В комплект поставки могут входить болты и гайки, подвесные серьги. Хомуты поставляются отдельно, так как их параметры зависят от того, на какие столбы или опоры будет выполняться монтаж. Для изготовления используется конструкционная сталь, которая проходит антикоррозионную обработку.
Предназначение и области применения
Траверсы для ЛЭП предназначены для монтажа на опоры или столбы линий электропередач с последующей фиксацией на них разных видов изоляторов, на которые крепят провода и кабели. Встретить эти изделия можно в системах электроснабжения населенных пунктов, коттеджных поселков, садовых товариществ, на территориях промышленных предприятий.
Траверсы с крюками наиболее удобны для подключения потребителей. На изоляторах крепятся токоведущие провода, а на крюках – самонесущие кабели, идущие к частным домам или коттеджам. Это исключает дополнительную нагрузку на токоведущие жилы ЛЭП. В зависимости от напряжения на линии электропередач используются траверсы для высоковольтных (ТМ) или низковольтных (ТН) систем энергоснабжения.
Траверсы для высоковольтных линий электропередач
Они используются в сетях с напряжением от 380В до 10 кВт (магистральные ЛЭП). Могут применяться для монтажа поддерживающих и натяжных, анкерных зажимов, крепления к стойкам или опорам неизолированных силовых проводов, а также установки навесов для дополнительной защиты от атмосферных явлений и осадков. В чем состоят их особенности:
- Размеры подгоняются под наиболее распространенные типы силовых опор линий электропередач с учетом действующих требований государственных регламентов.
- Увеличена несущая способность с учетом диаметра и веса силовых токоведущих проводов на высоковольтных ЛЭП.
- Для максимальной защиты от внешних коррозионных воздействий применяется метод горячего цинкования.
Конфигурация изделий и количество штырей под изоляторы зависят от специфики конкретного проекта. Завод металлоконструкций «Северозапад» изготавливает на заказ траверсы для высоковольтных ЛЭП любых конфигураций. На страницах каталога можно ознакомиться с номенклатурой типовых изделий в приведенной ниже таблице.
| Марка | Номер чертежа | Конструктивные элементы | Габаритные размеры | Масса готового | Цена за шт. |
| траверсы ТМ | типового проекта | траверсы | готовой конструкции, мм | изделия, кг | с НДС |
| по спецификации | |||||
| ТМ 1 | 3.407.1-143.8.1 | Уголок 70х70х5 - 2 шт | 140 × 1460 × 1500 | 17,2 | 1670 |
| Круг 22 - 1 шт | |||||
| Круг 10 - 1 шт | |||||
| Штырь Ш-20-2-К-30 - 2 шт | |||||
| ТМ 2 | 3.407.1-143.8.2 | Уголок 70х70х5 - 1 шт | 140 × 1460 × 1500 | 10,9 | 1070 |
| Уголок 50х50х5 - 1 шт | |||||
| Штырь Ш-20-2-К-30 - 3 шт | |||||
| ТМ 3 | 3.407.1-143.8.3 | Уголок 70х70х5 - 3 шт | 140 × 1460 × 1500 | 21 | 2050 |
| Круг 10 - 1 шт | |||||
| Штырь Ш-20-2-К-30 - 6 шт | |||||
| ТМ 4 | 3.407.1-143.8.4 | Уголок 70х70х5 - 1 шт | 120 × 320 × 1660 | 14,2 | 1400 |
| Уголок 50х50х5 - 1 шт | |||||
| Штырь Ш-20-2-К-30 - 6 шт | |||||
| ТМ 5 | 3.407.1-143.8.5 | Уголок 50х50х5 - 3 шт | 105 × 350 × 1300 | 17,3 | 1685 |
| Штырь Ш-24-55-C - 4 шт | |||||
| ТМ 6 | 3.407.1-143.8.6 | Уголок 100х100х8 - 1 шт | 295 × 380 × 1450 | 23 | 2590 |
| Уголок 50х50х5 - 1 шт | |||||
| Петля: круг 10 - 4 шт | |||||
| Штырь* Ш-20-2-К-30 - 2 шт | |||||
| Серьга специальная** СРС-7-16 ГОСТ 27396-93 - 4 шт. | |||||
| * - Допускается приварка штыря. Вместо установки штыря допускается тавровая сварка круга Ø22. | |||||
| ** - Устаревшая серьга СРС-7-17 по недействующему ГОСТу 2725-78 заменена на серьгу СРС-7-16. | |||||
| ТМ 7 | 3.407.1-143.8.7 | Уголок 90х90х7 - 1 шт | 120 × 295 × 2110 | 25,5 | 2570 |
| Штырь* Ш-20-2-К-30 - 6 шт | |||||
| Болт М16×30- 2 шт | |||||
| Гайка М16 - 2 шт. | |||||
| * - Вместо штырей допускается применение круга Ø22. | |||||
| ТМ 8 | 3.407.1-143.8.8 | Уголок 90х90х7 - 1 шт | 315 × 300 × 2110 | 26 | 3080 |
| Петля: круг 16 - 6 шт | |||||
| Штырь* Ш-20-2-К-30 - 1 шт | |||||
| Болт М16×30- 2 шт | |||||
| Гайка М16 - 2 шт | |||||
| Серьга специальная СРС-7-16 ГОСТ 27396-93 - 6 шт. | |||||
| * - Допускается приварка штыря. | |||||
| Вместо установки штыря допускается тавровая сварка круга Ø22. | |||||
| ТМ 9 | 3.407.1-143.8.9 / | Уголок 70х70х5 - 1 / 1 шт | 120 × 355 × 1460 | 10,10 / 10,40 | 1026 |
| 3.407.1-143.8.9-01 | Уголок 50х50х5 - 1 / 1 шт | ||||
| Круг 22 - 0 / 2 шт | |||||
| Штырь* Ш-20-2-К-30 - 2 / 0 шт. | |||||
| * - Допускается приварка штыря. | |||||
| ТМ 10 | 3.407.1-143.8.10 | Уголок 70х70х5 - 1 / 1 шт | 120 × 355 × 1460 | 11,50 / 12,00 | 1188 |
| 3.407.1-143.8.10-01 | Уголок 50х50х5 - 1 / 1 шт | ||||
| Круг 22 - 0 / 4 шт | |||||
| Штырь* Ш-20-2-К-30 - 4 / 0 шт | |||||
| * - Допускается приварка штыря. | |||||
| ТМ 24 | 3.407.1-143.8.1 | Уголок 70х70х5 - 2 шт | 140 × 1460 × 1500 | 18,6 | 1815 |
| Круг 22 - 1 шт | |||||
| Круг 10 - 1 шт | |||||
| Штырь Ш-20-2-К-30 - 4 шт | |||||
| ТМ 51 | 27.0002-16 | Уголок 100х100х8 - 1 шт | 163 × 645 × 1160 | 22,3 | 2192,4 |
| Уголок 63х63х5 - 1 шт | |||||
| Круг 30 - 1 шт | |||||
| Круг 10 - 1 шт | |||||
| ТМ 53 | 27.0002-18 | Уголок 100х100х8 - 1 шт | 200 × 250* × 1200 | 18,8 | 2270 |
| Уголок 63х63х5 - 1 шт | |||||
| Круг 16 - 5 шт | |||||
| Круг 10 - 1 шт | |||||
| Cерьга С 7-16 | |||||
| ТМ-60а, ТМ-60аМ | Л56-97.04.03 | Круг 322 - 1 шт | 26 × 585 × 1060 | 4,8 | 500 |
| Круг 810 - 1 шт | |||||
| Полоса 56х60 - 1 шт | |||||
| ТМ 63 | 27.0002-28 | Уголок 100х100х8 - 1 шт | 163 × 645 × 1160 | 22,3 | 2181 |
| Уголок 63х63х5 - 1 шт | |||||
| Круг 30 - 3 шт | |||||
| Круг 10 - 1 шт | |||||
| ТМ-73а, ТМ-73аМ | Л57-97.09.01 | Уголок 63х63х5 L=650 - 1 шт | 232 × 200 × 1200 | 19,3 | 918 |
| Уголок 63х63х5 L=200 - 1 шт | |||||
| ТМ-72а, ТМ-72аМ, ТМ-72б, ТМ-72бМ | Л57-97.04.02 | Уголок 100х100х8 L=290 - 1 шт | 460 × 550 × 590* | 17,5 | 1620 |
| Уголок 100х100х8 L=200 - 1 шт | |||||
| Уголок 100х100х8 L=450 - 1 шт | |||||
| Круг 16 L=254 - 2 шт | |||||
| Круг 30 L=360 - 2 шт | |||||
| Круг 10 L=560 - 1 шт | |||||
| Серьга С 7-16 - 1 шт |
Траверсы этого типа используют для монтажа кабелей и проводов в низковольтных линиях электропередач с напряжением до 380В. Такие системы электроснабжения встречаются повсеместно – на улицах городов и небольших населенных пунктов, коттеджных поселков, на территориях промышленных предприятий. Некоторые особенности конструкций:
- Обычно они рассчитаны на 2-3, реже – на 5 токоведущих жил, отличаются меньшими размерами и несущей способностью в сравнении с серией ТМ.
- Часто дополнительно оснащаются крюками для фиксации несущих тросов кабелей для подключения потребителей.
- В качестве антикоррозионной защиты могут использоваться различные виды красок (не обязательно цинковать изделия).
Конкретные параметры и размеры траверс ТН могут быть согласованы в индивидуальном порядке. Производственное оборудование предприятия позволяет производить изделия любых конфигураций.
Поставки и изготовление траверс на заказ
Завод металлоконструкций «Северозапад» изготавливает траверсы для ЛЭП всех типов. Плюсы нашей продукции:
- Высокое качество – входной контроль при приемке сырья, отслеживание соблюдения технологий на всех этапах изготовления, предпродажные проверки.
- Высокопроизводительное современное оборудование позволяет получать продукцию с минимальными отклонениями от заявленных параметров, размеров и геометрии.
- Завод не ограничен в производственных мощностях, поэтому организовывает комплексное снабжение крупных строительно-монтажных компаний и объектов любых масштабов.
Получить дополнительную информацию и индивидуальное коммерческое предложение можно у наших менеджеров по указанным на сайте телефонным номерам.
