Сальники набивные Ду 50-1400 мм для пропуска труб через стены
Назначение набивного сальника
Описываемый тип сальников набивных изготавливается в точном соответствии с рабочими чертежами серии 3.901-5. Применение данного типа закладных изделий уместно в следующих случаях:
- прокладка трубопроводного участка под железнодорожным полотном и оживлёнными автомобильными магистралями. То есть там, где присутствует сильное, вибрационное воздействие;
- укладка водопроводных сетей, в которых температура носителя превышает +50 градусов по шкале С. Это касается вакуумных и безнапорных сетей;
- необходимость проведения инженерной коммуникации в сложном типе грунта (вечная мерзлота, макропористая структура, а также повышенная сейсмическая активность зоны работ);
- наличие так называемых "осевых перемещений".
Конструкция сальников
В зависимости от конкретных условий прохода используется определённый тип диаметра закладного изделия – 50, 60, 100, 400, 600, 800. Максимальное значение - 1400.
Конструктивными частями набивного сальника являются следующие части:
- грундбукса;
- корпус. Может состоять из двух половин. Для создания монолитной, прочной конструкции используется сварочное соединение;
- набивка;
- крепёжные элементы.
Герметизация
Также большое значение имеет прокладка, материалом которой служит хлопок или лубяноволокнистая ткань. Именно благодаря ей обеспечивается максимально плотный, но не жёсткий контакт сальника и входящего участка трубы. Практикуется использование и дополнительных колец уплотнения. Они имеют резиновый шнур или оплётку сердечника с одним слоем.
Достоинства
Использование такого типа сальников имеет много объективных преимуществ. Вот некоторые из их числа:
- длительный срок службы без необходимости замены на протяжении нескольких десятков лет;
- возможность эксплуатации при низких температурах (даже промерзающем грунте);
- низкая чувствительность к негативному влиянию коррозийных процессов;
- хорошая сопротивляемость к повышенным механическим и вибрационным нагрузкам.
- одинаково хорошо эффективен как на сухом, так и на мокром грунте.
Содержание альбома |
|||||
---|---|---|---|---|---|
№ поз. |
Наименование |
Лист |
№ поз. |
Наименование |
Лист |
1 |
Содержание альбома |
ТМ-1 |
20 |
Сальник Ду 350 Длина корпуса 500 и 800мм |
ТМ-20 |
2 |
Пояснительная записка |
ТМ-2 |
21 |
Сальник Ду 400 Длина корпуса 200 и 300мм |
ТМ-21 |
3 |
Сальник Ду 50.Длина корпуса 200 и 300мм |
ТМ-3 |
22 |
Сальник Ду 400 Длина корпуса 500 и 800мм |
ТМ-22 |
4 |
Сальник Ду 50.Длина корпуса 500 и 800мм |
ТМ-4 |
23 |
Сальник Ду 500 Длина корпуса 200 и 300мм |
ТМ-23 |
5 |
Сальник Ду 80.Длина корпуса 200 и 300мм |
ТМ-5 |
24 |
Сальник Ду 500 Длина корпуса 500 и 800мм |
ТМ-24 |
6 |
Сальник Ду 80.Длина корпуса 500 и 800мм |
ТМ-6 |
25 |
Сальник Ду 600 Длина корпуса 200 и 300мм |
ТМ-25 |
7 |
Сальник Ду 100.Длина корпуса 200 и 300мм |
ТМ-7 |
26 |
Сальник Ду 600 Длина корпуса 500 и 800мм |
ТМ-26 |
8 |
Сальник Ду 100.Длина корпуса 500 и 800мм |
ТМ-8 |
27 |
Сальник Ду 700 Длина корпуса 200 и 300мм |
ТМ-27 |
9 |
Сальник Ду 125.Длина корпуса 200 и 300мм |
ТМ-9 |
28 |
Сальник Ду 700 Длина корпуса 500 и 800мм |
ТМ-28 |
10 |
Сальник Ду 125.Длина корпуса 500 и 800мм |
ТМ-10 |
29 |
Сальник Ду 800 Длина корпуса 200 и 300мм |
ТМ-29 |
11 |
Сальник Ду 150.Длина корпуса 200 и 300мм |
ТМ-11 |
30 |
Сальник Ду 800 Длина корпуса 500 и 800мм |
ТМ-30 |
12 |
Сальник Ду 150.Длина корпуса 500 и 800мм |
ТМ-12 |
31 |
Сальник Ду 900 Длина корпуса 200 и 300мм |
ТМ-31 |
13 |
Сальник Ду 200 Длина корпуса 200 и 300мм |
ТМ-13 |
32 |
Сальник Ду 900 Длина корпуса 500 и 800мм |
ТМ-32 |
14 |
Сальник Ду 200 Длина корпуса 500 и 800мм |
ТМ-14 |
33 |
Сальник Ду 1000 Длина корпуса 300мм |
ТМ-33 |
15 |
Сальник Ду 250 Длина корпуса 200 и 300мм |
ТМ-15 |
34 |
Сальник Ду 1000 Длина корпуса 500 и 800мм |
ТМ-34 |
16 |
Сальник Ду 250 Длина корпуса 500 и 800мм |
ТМ-16 |
35 |
Сальник Ду 1200 Длина корпуса 300мм |
ТМ-35 |
17 |
Сальник Ду 300 Длина корпуса 200 и 300мм |
ТМ-17 |
36 |
Сальник Ду 1200 Длина корпуса 500 и 800мм |
ТМ-36 |
18 |
Сальник Ду 300 Длина корпуса 500 и 800мм |
ТМ-18 |
37 |
Сальник Ду 1400 Длина корпуса 300 мм |
ТМ-37 |
19 |
Сальник Ду 350 Длина корпуса 200 и 300мм |
ТМ-19 |
38 |
Сальник Ду 1400 Длина корпуса 500 и 800мм |
ТМ-38 |
ТК |
Сальники набивные ДУ50:1400мм для пропуска труб через стены |
Серия 3.901-5 |
|||
Лист ТМ-1 |
Дополнительные материалы:
- Изготовление сальников набивных ТМ89
- Назначение сальника набивного ТМ91
- Применение сальника набивного серии 5.900
- Продажа набивных сальников
- Фото сальников, изготавливаемых заводом
- Цены на набивные сальники

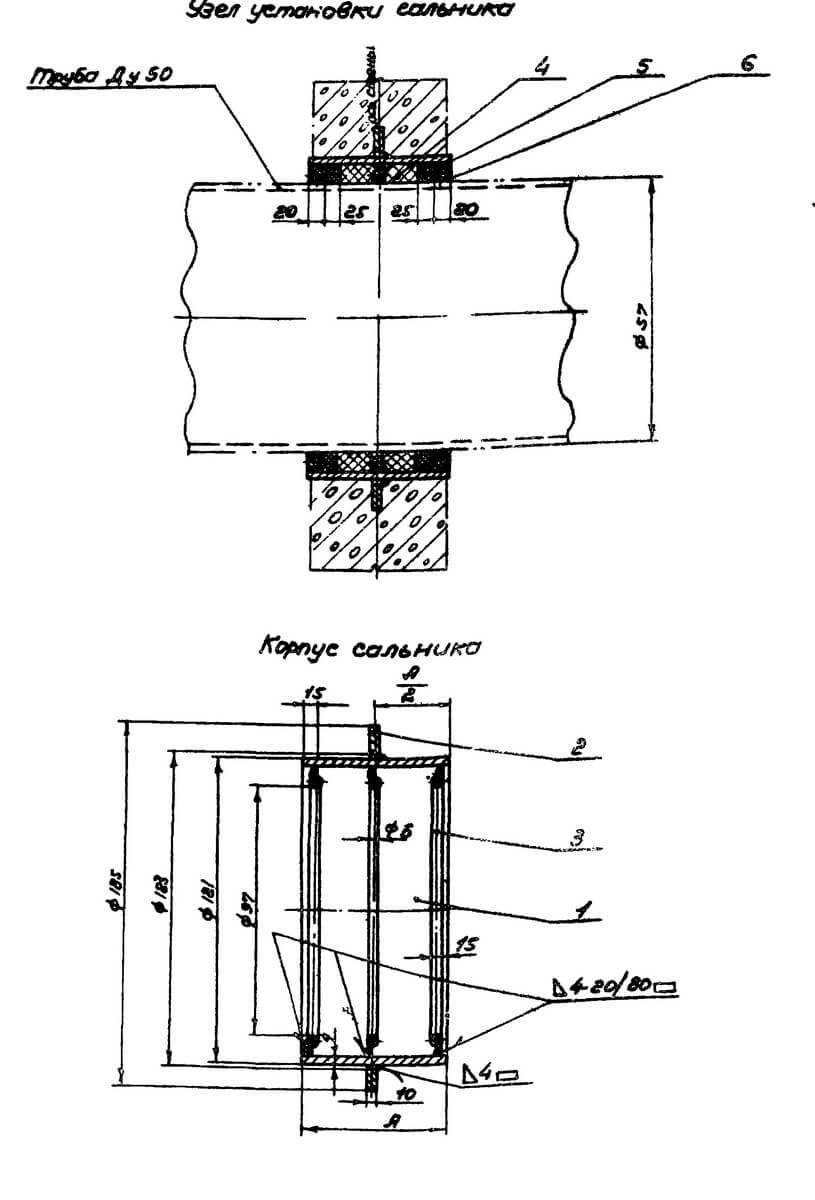

Чертеж сальника набивного Ду-50 (длина корпуса 200 и 300мм)

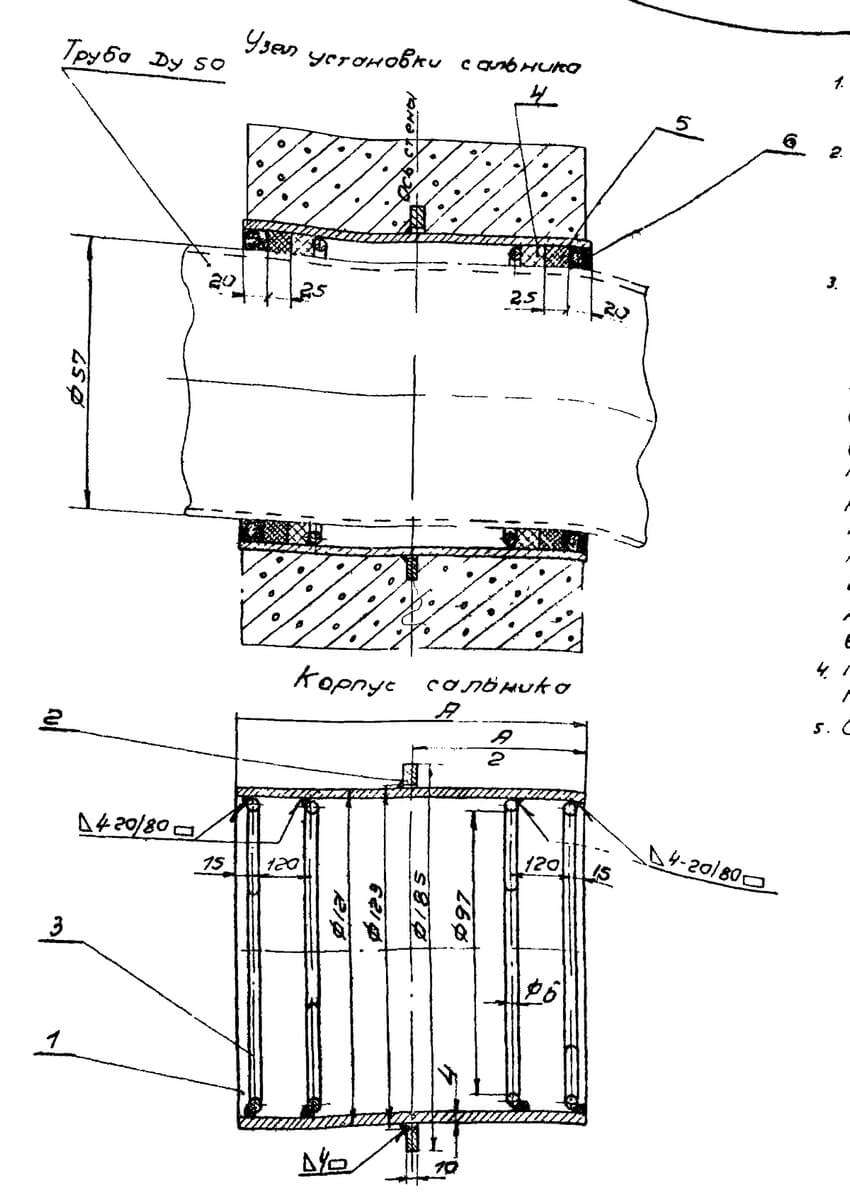

Чертеж сальника Ду-50 (длина корпуса 500 и 800 мм)

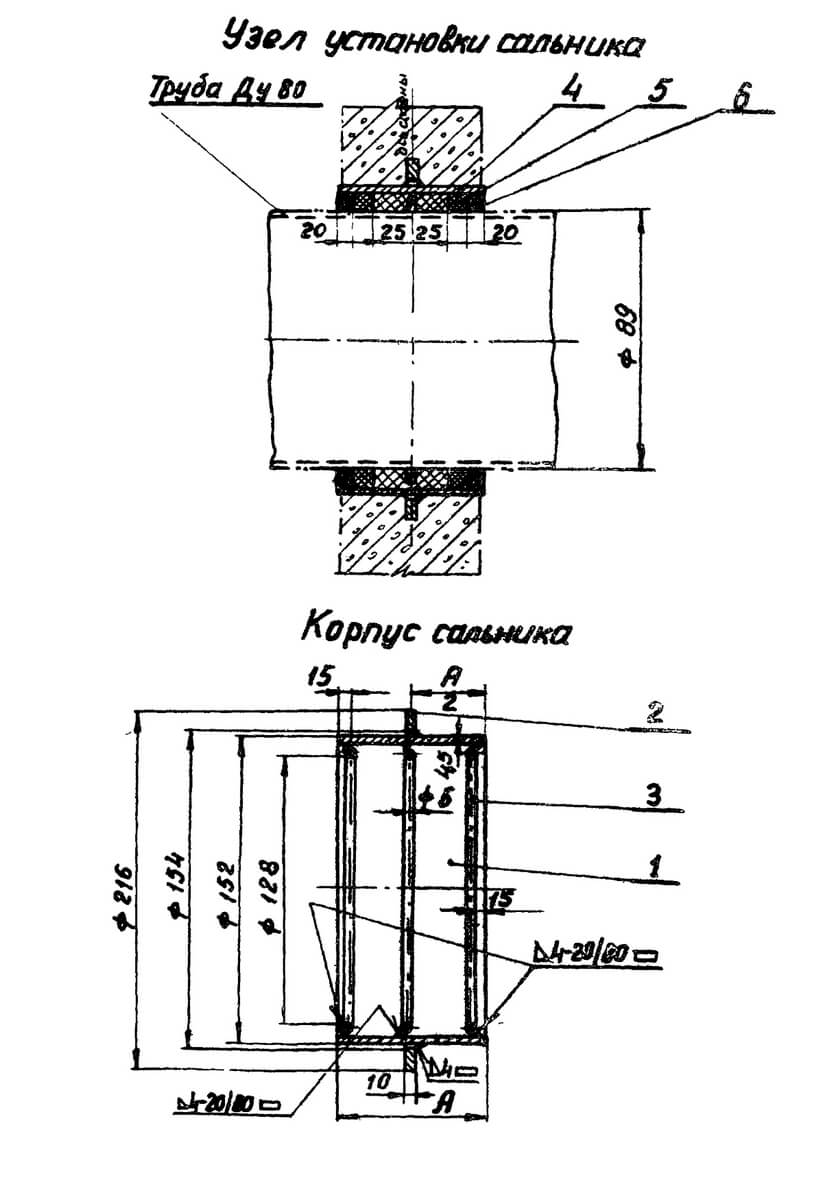

Чертеж сальника набивного Ду-80 (длина корпуса 200 и 300 мм)

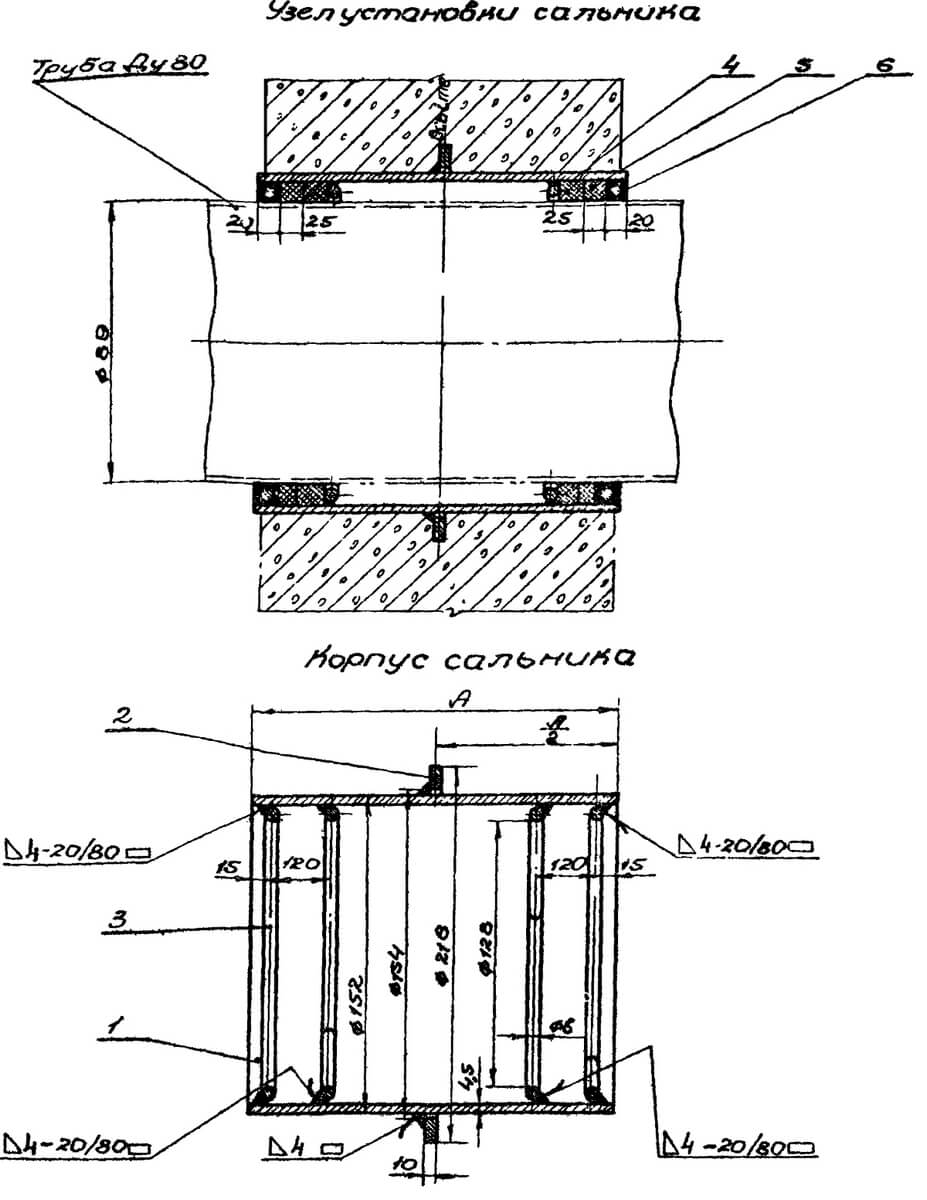

Чертеж сальника Ду-80 (длина корпуса 500 и 800 мм)

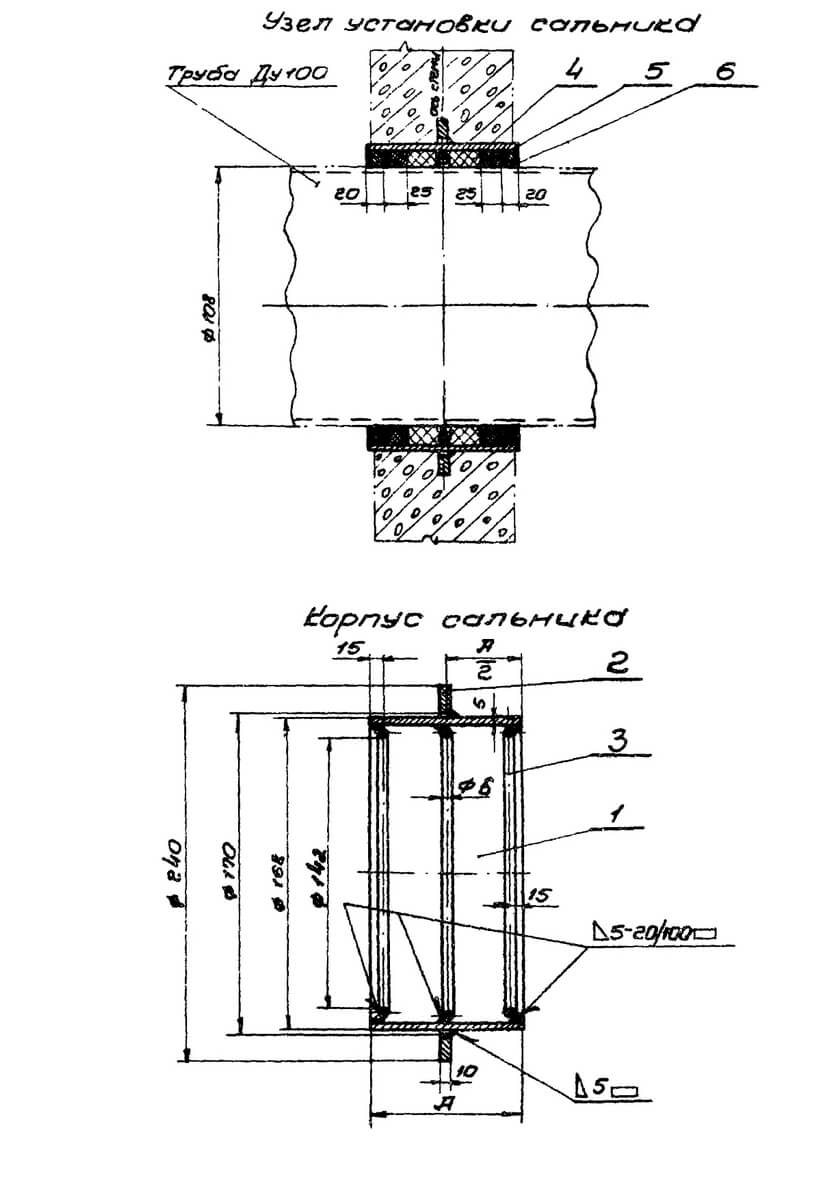

Чертеж сальника Ду100 (длина корпуса 200 и 300 мм)

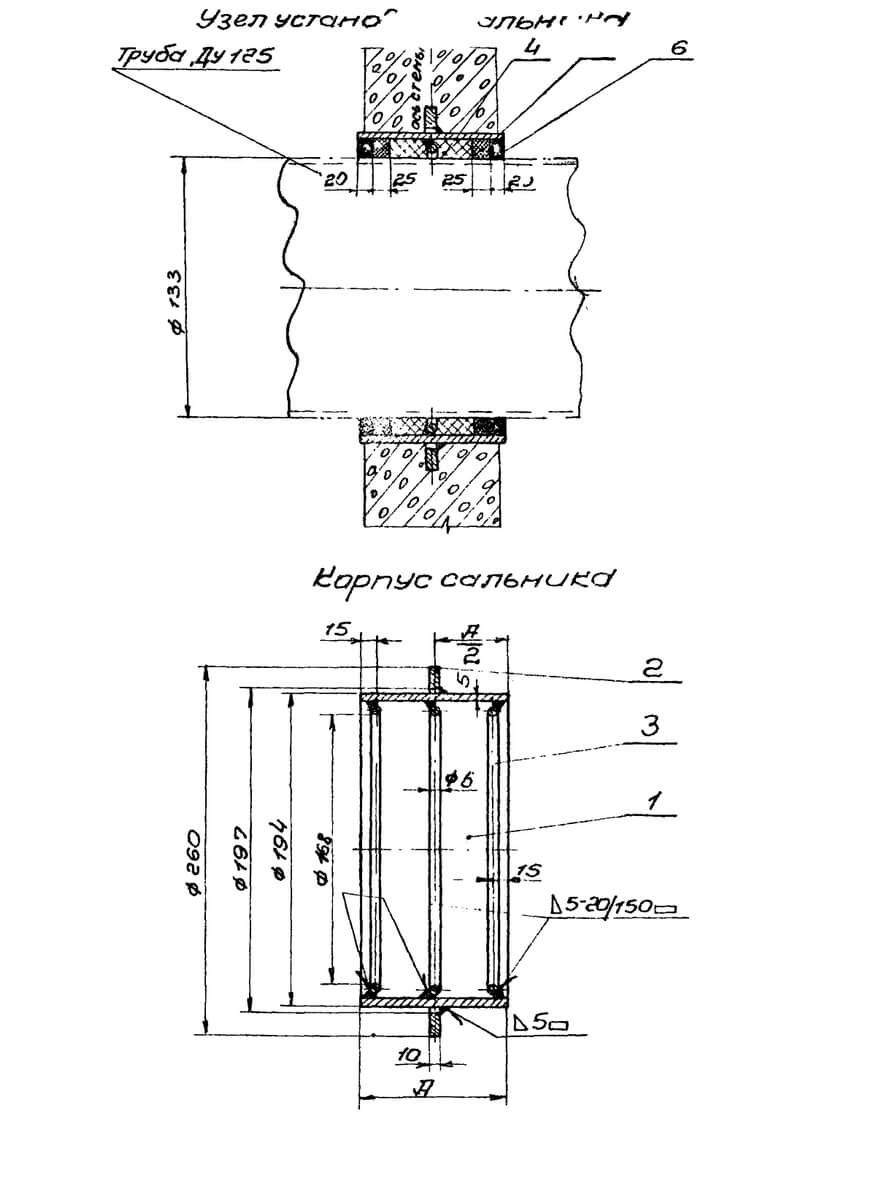

Чертеж сальника набивного Ду125 (длина корпуса 200 и 300 мм)

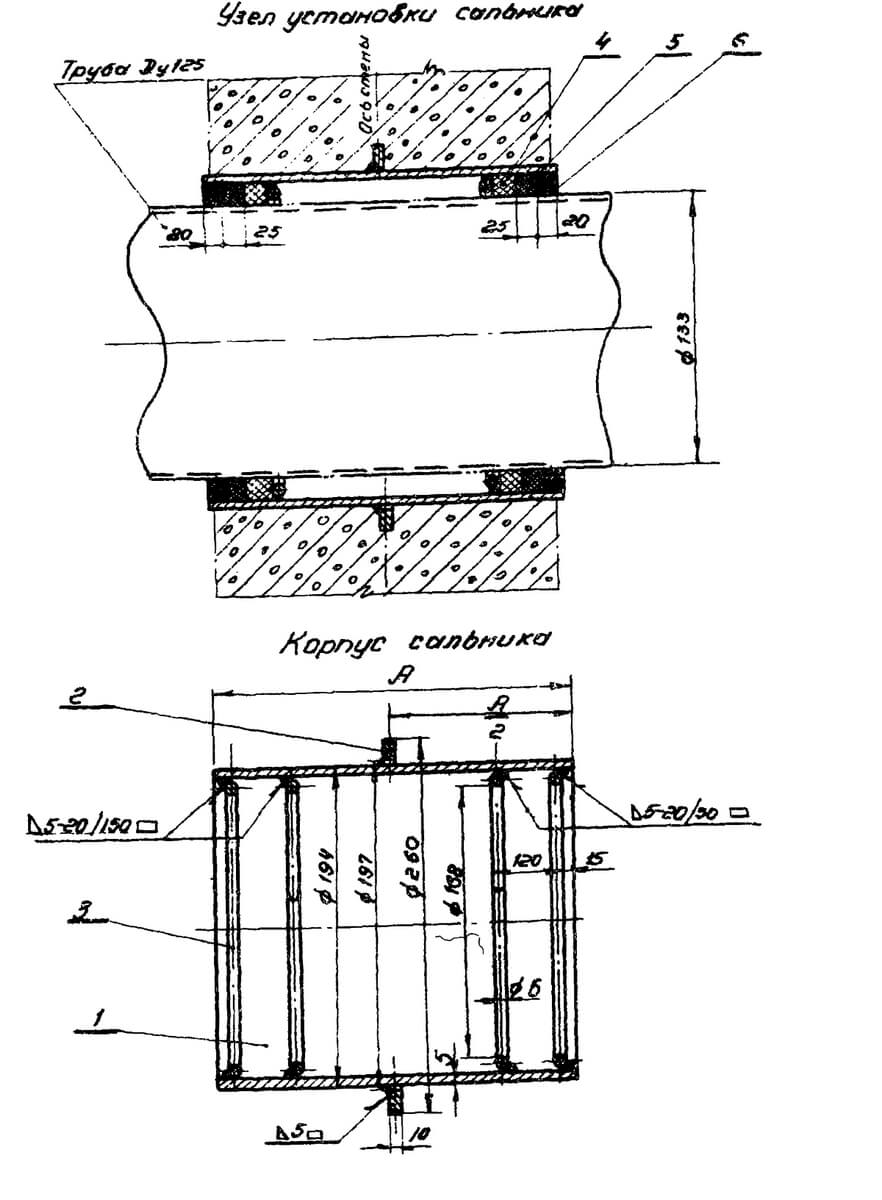

Чертеж сальника набивного Ду125 (длина корпуса 500 и 800мм)

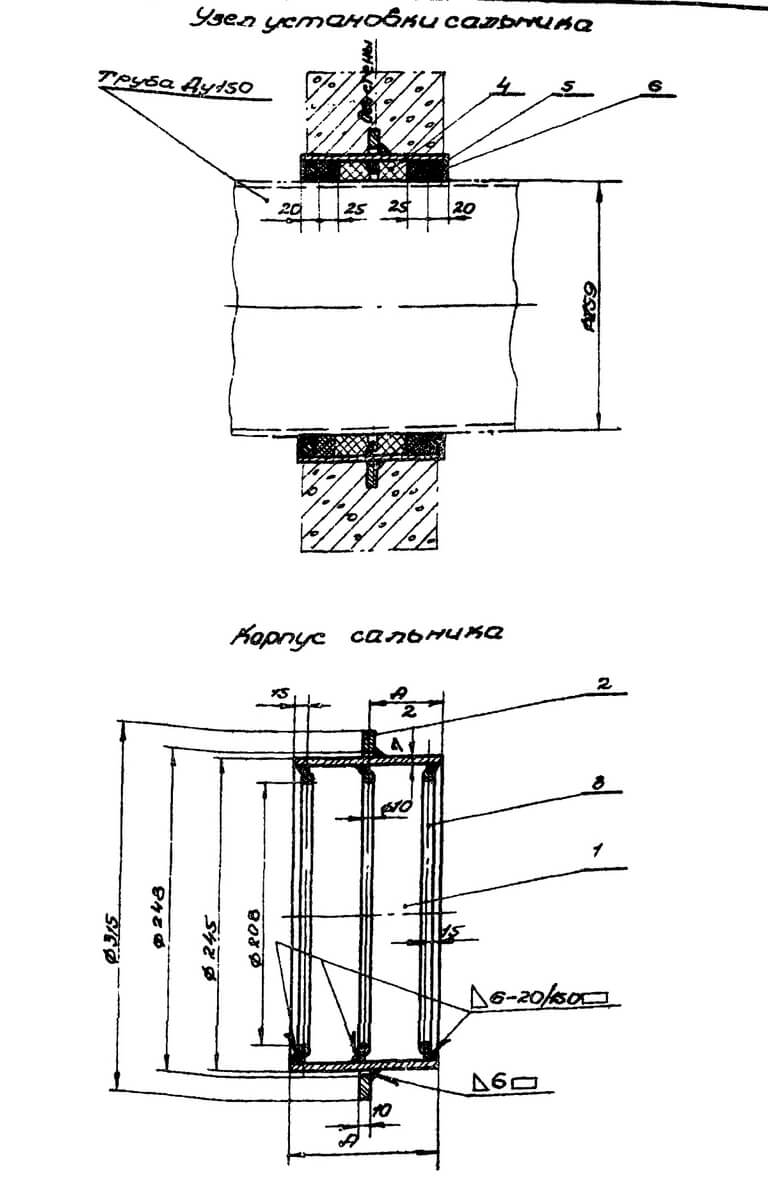

Чертеж сальника Ду150 (длина корпуса 200 и 300мм)

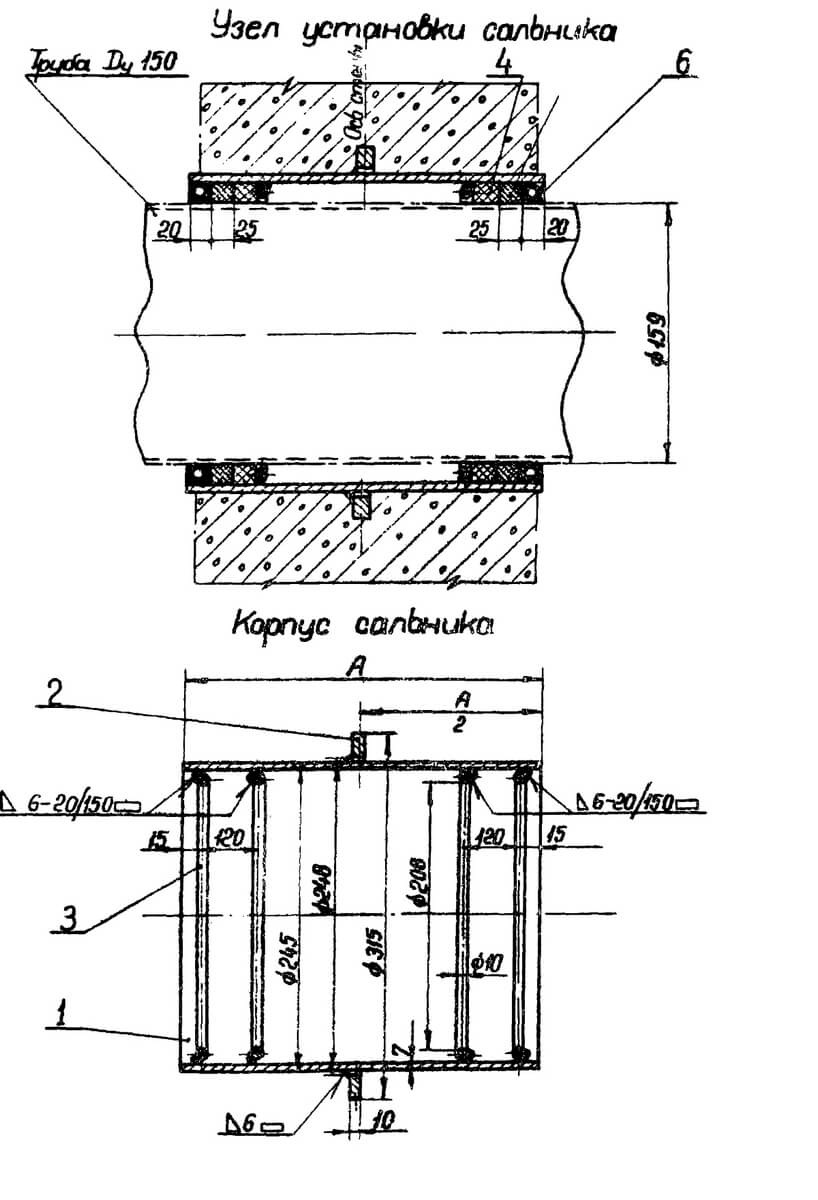

Чертеж сальника Ду150 (длина корпуса 500 и 800мм)

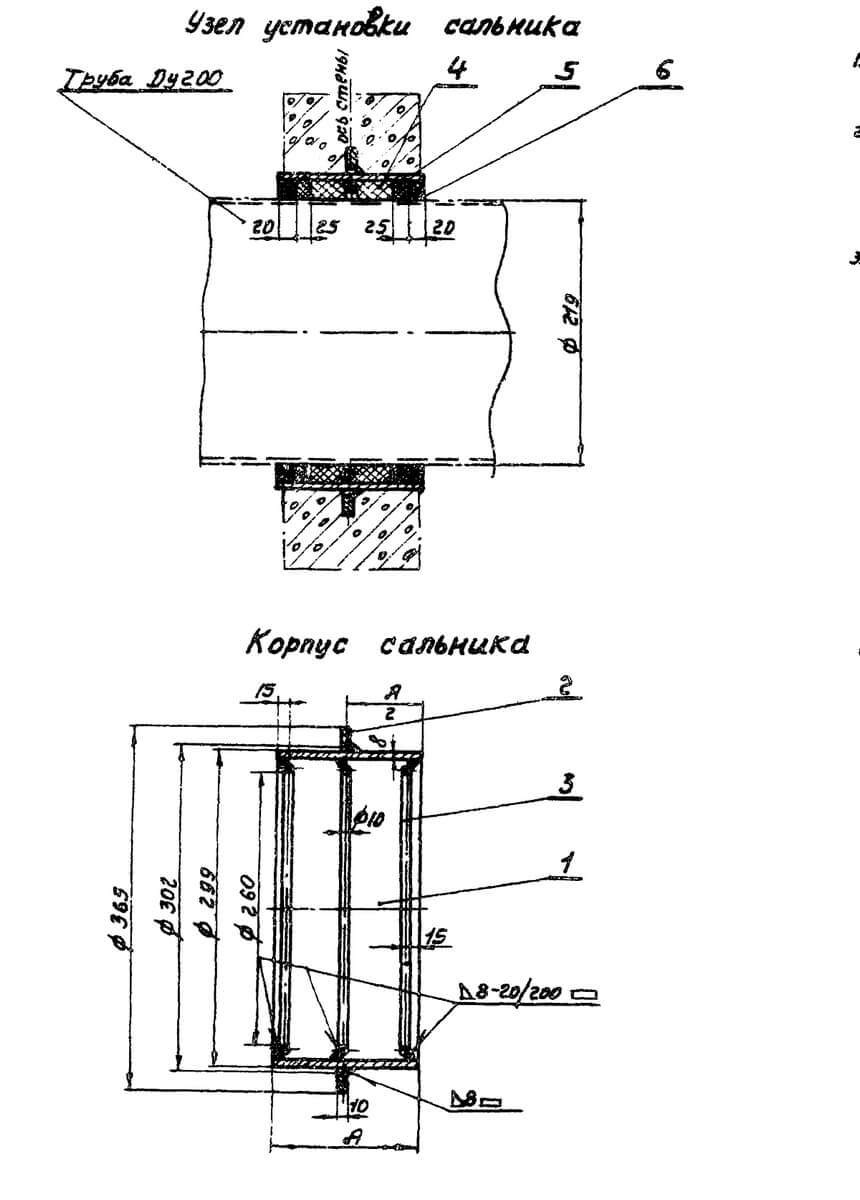

Чертеж сальника Ду200 (длина корпуса 200 и 300мм)

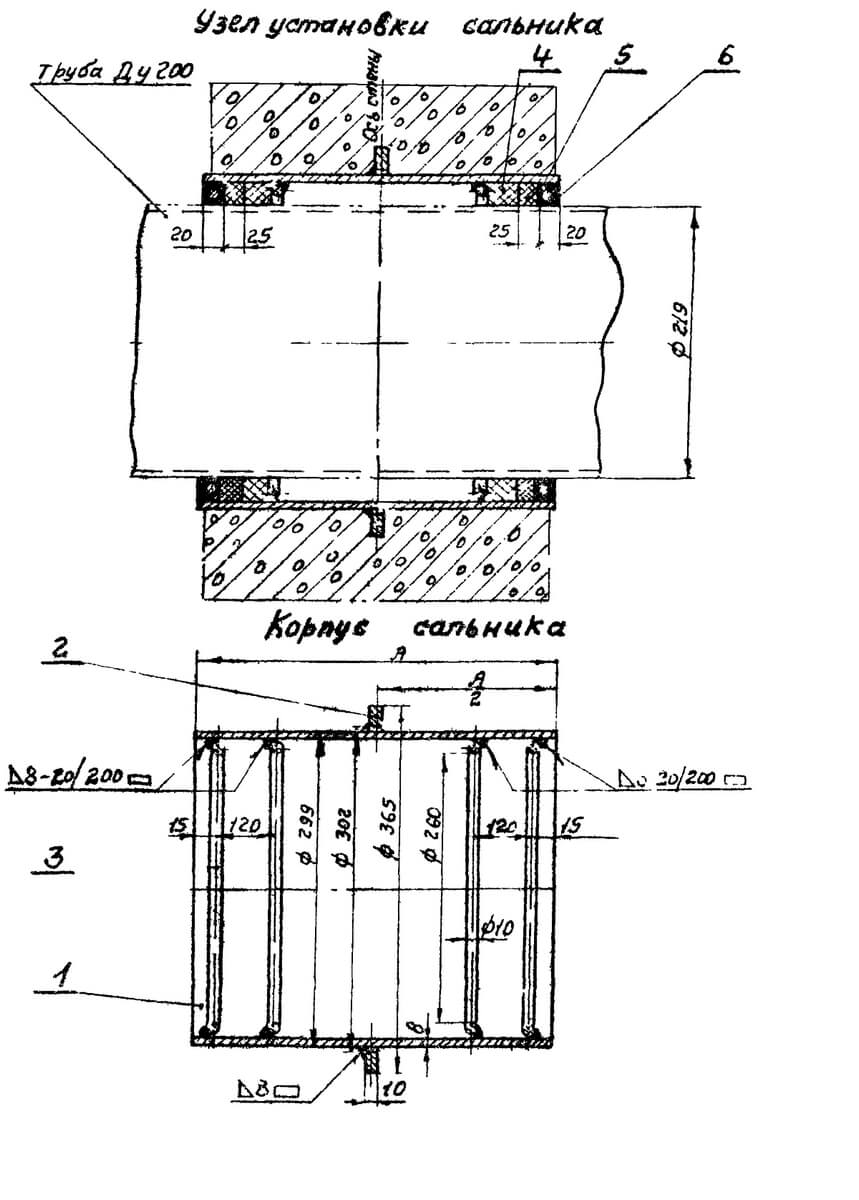

Чертеж сальника Ду200 (длина корпуса 500 и 800мм)
Чертеж сальника Ду300 (длина корпуса 200 и 300мм)

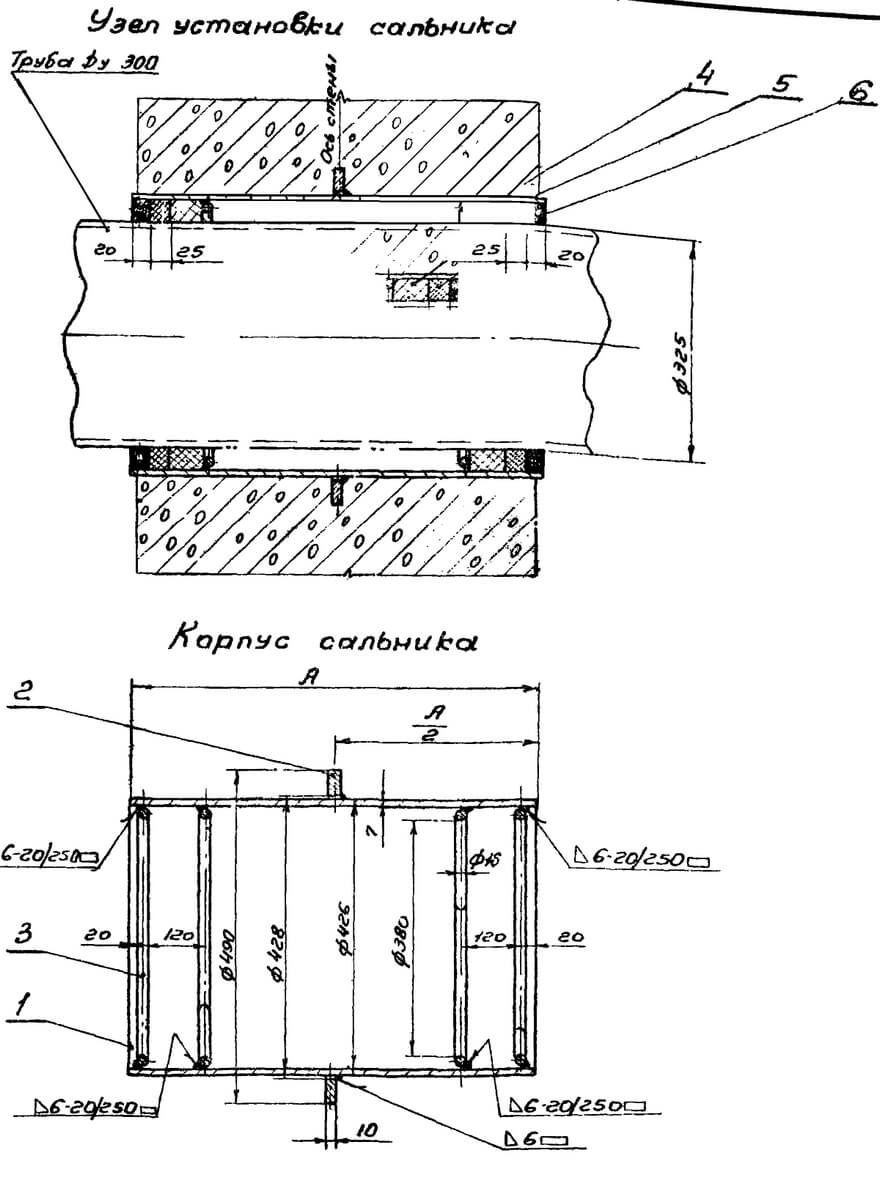

Чертеж сальника Ду300 (длина корпуса 500 и 800мм)

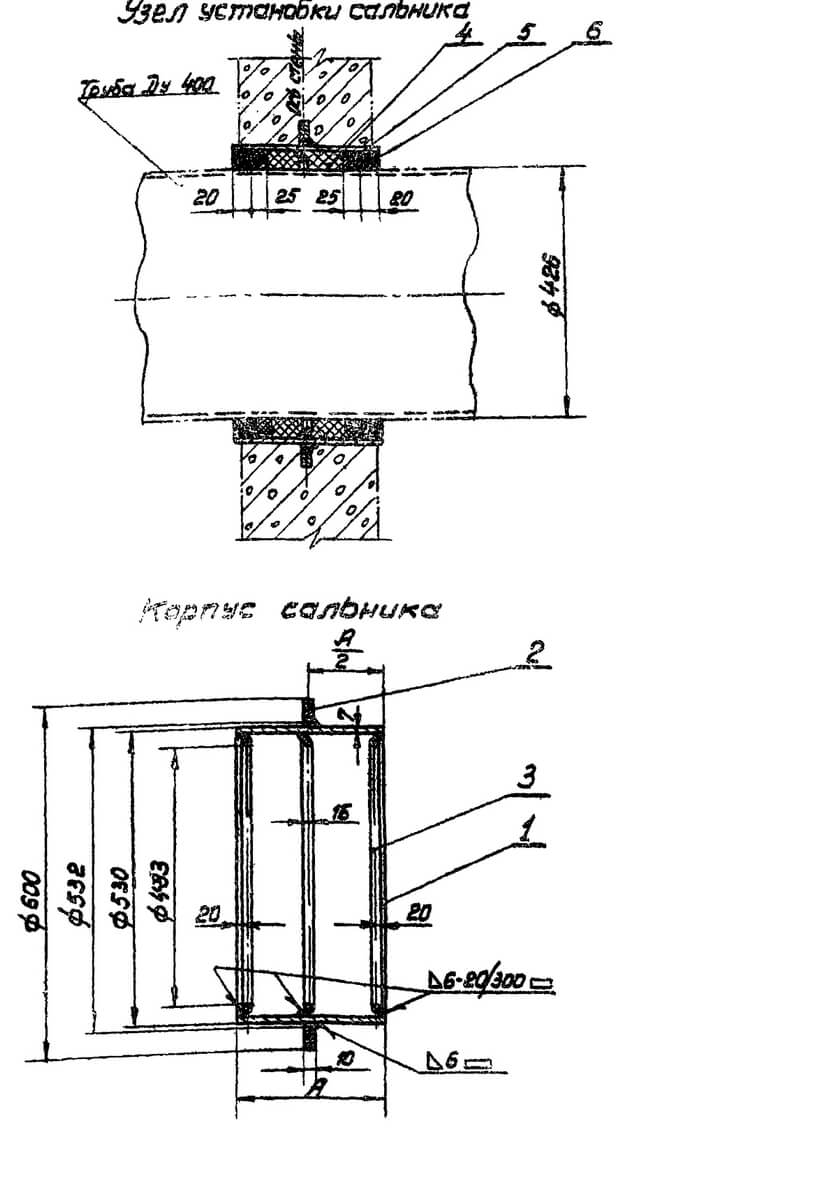

Чертеж сальника набивного Ду400 (длина корпуса 200 и 300мм)

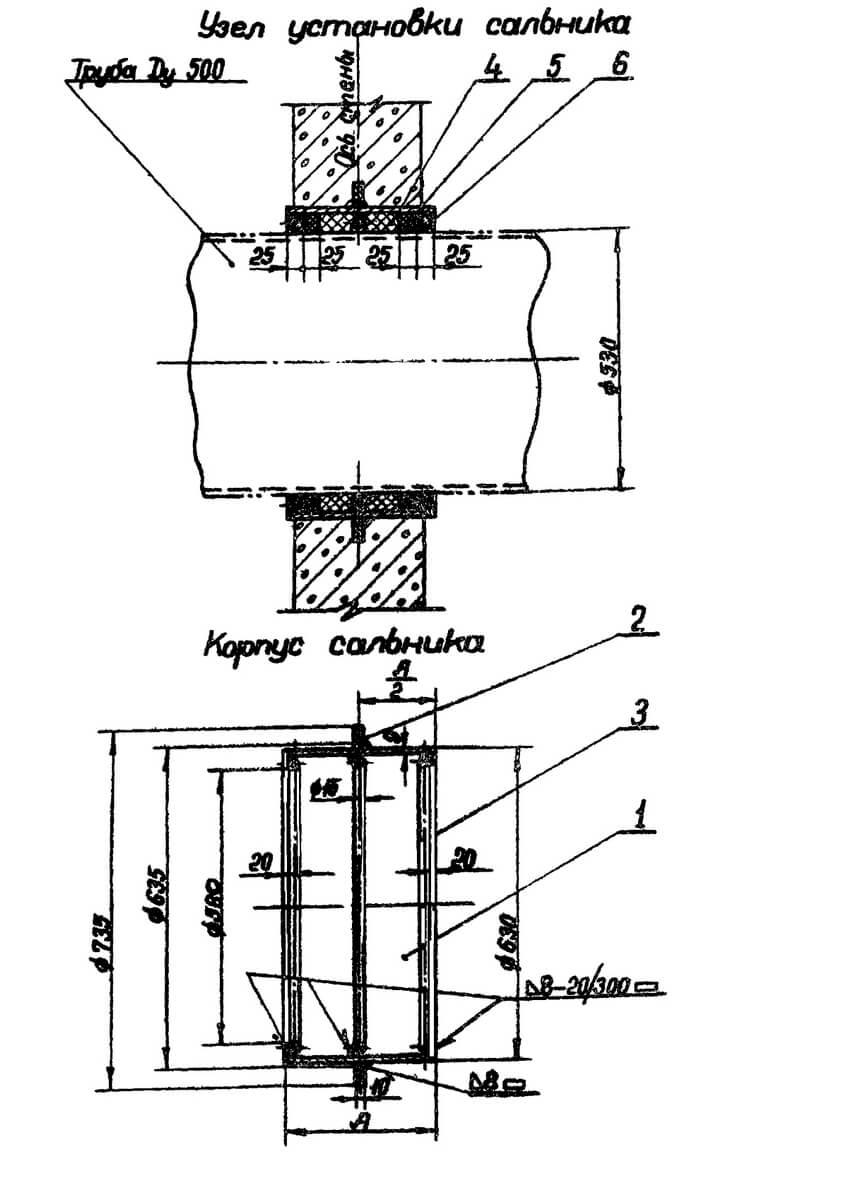

Чертеж сальника набивного Ду500 (длина корпуса 200 и 300мм)

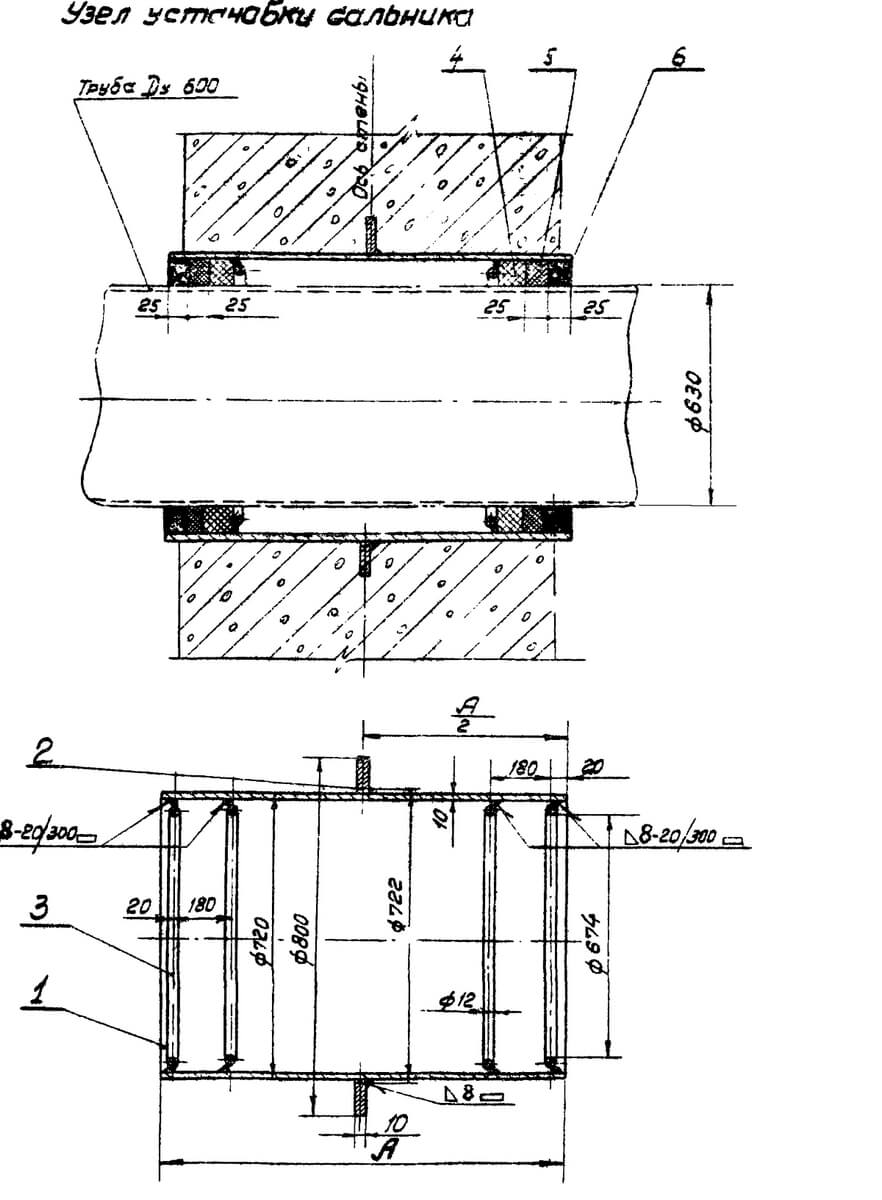

Чертеж сальника набивного Ду 600 (длина корпуса 500 и 800мм)

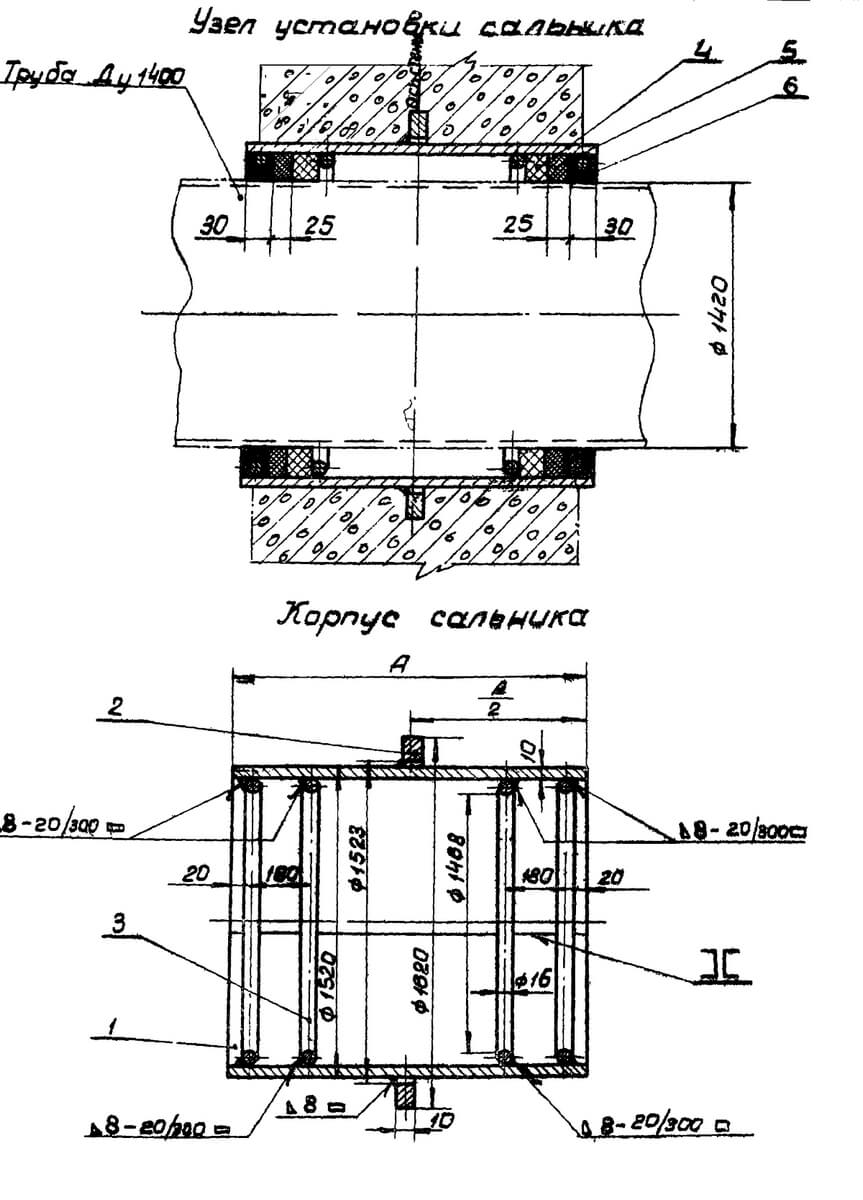

Чертеж сальника Ду1400 (длина корпуса 500 и 800 мм)
