Данная серия (выпуск 1) закладных деталей является откорректированной серией 1.400-6 (выпуск 1), что было вызвано необходимостью соответствия выпускаемой продукции требованиям современных технологий.
Таким образом, была произведена следующая корректировка:
- Исключены закладные детали, относящиеся к аннулированным сериям типовых конструкций, и разработаны закладные детали для типовых конструкций, утвержденных после 1969 года;
- Скорректированы закладные детали в части конструирования и расчетов в соответствии со СНиП II-21-75 и "Руководством по проектированию бетонных и железобетонных конструкций из тяжелого бетона" 1977 год;
- В серию включены закладные детали для крепления к колоннам стальных стропильных и подстропильных конструкций, а также для крепления стальных подкрановых балок зданий, оборудованных ручными мостовыми кранами;
- Из состава альбома исключены закладные детали для крепления вертикальных связей к колоннам (группа "5"), эти детали должны выполняться по чертежам действующих серий;
- Введена новая группа "8"-закладные детали в плитах покрытия, за исключением опорных закладных деталей, выполняемых по чертежам действующих серий;
- Закладные детали подкрановых балок (группа "6") были скорректированы в соответствии с техническими решениями железобетонных подкрановых балок длиной 6 и 12 м, разработанными Ленинградским институтом «Промстройпроект» как замена серии КЭ-01-50.
Скорректирован также раздел пояснительной записки "Выбор марок стали и антикоррозионная защита закладных деталей" в полном соответствии со СНиП II-21-75, СНиП II-28-73 и "Руководством по проектированию антикоррозионной защиты промышленных и сельскохозяйственных зданий и сооружений. Неметаллические конструкции".

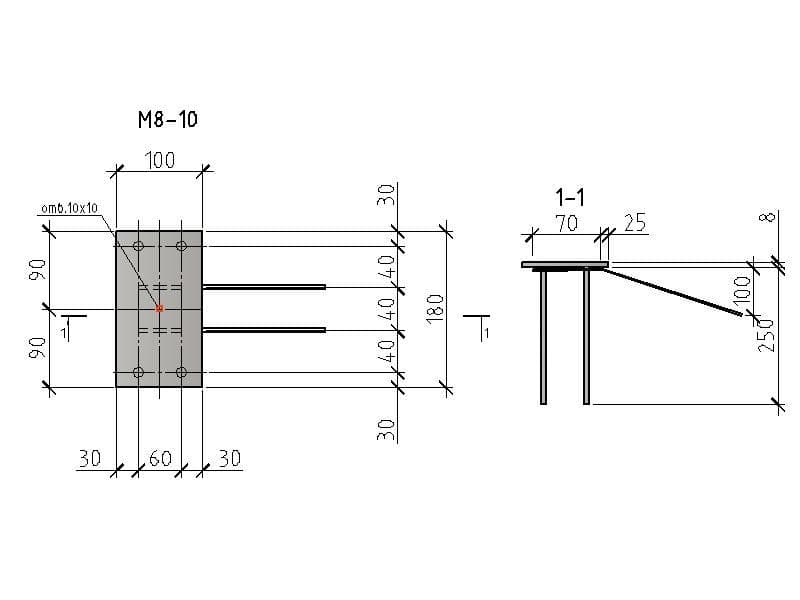

.jpg "Закладные детали МН по серии 1.400.15")
.jpg "Закладные детали МН по серии 1.400.15")

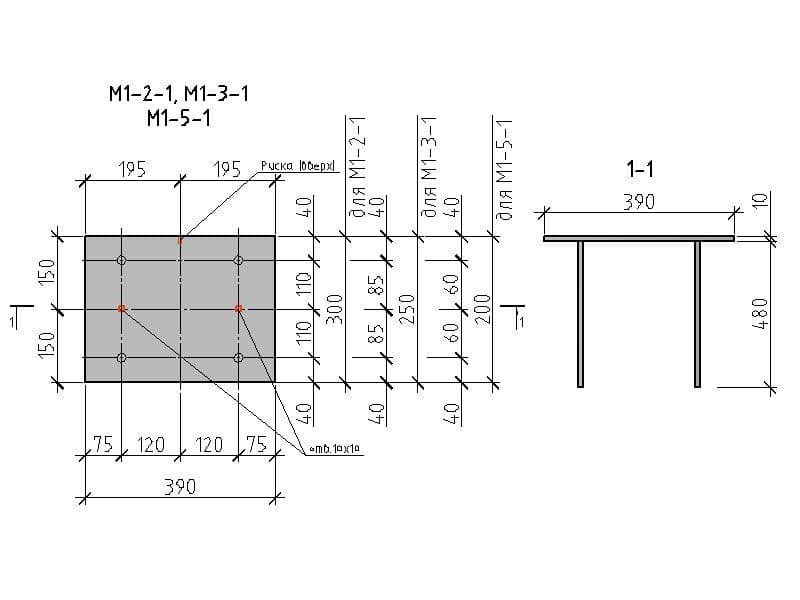

.jpg "Закладные детали МН по серии 1.400.15")

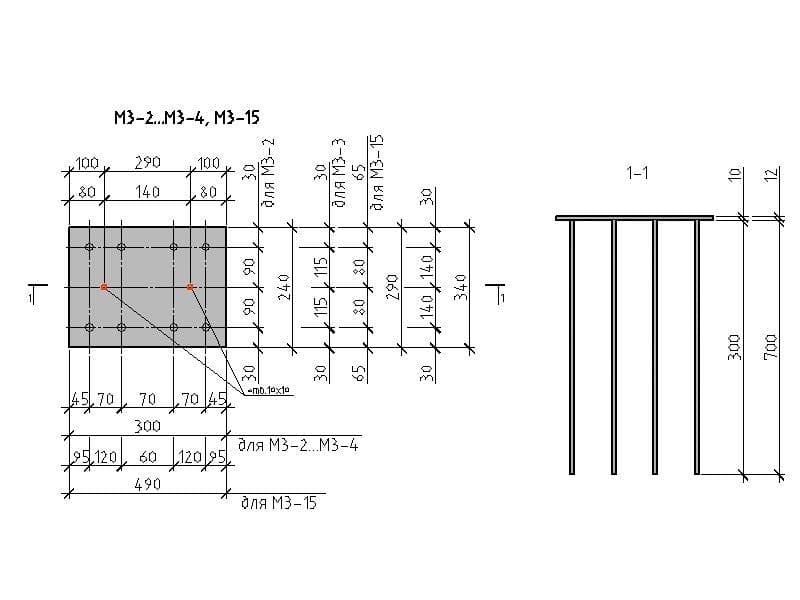

.jpg "Закладные детали МН по серии 1.400.15")
.jpg "Закладные детали МН по серии 1.400.15")

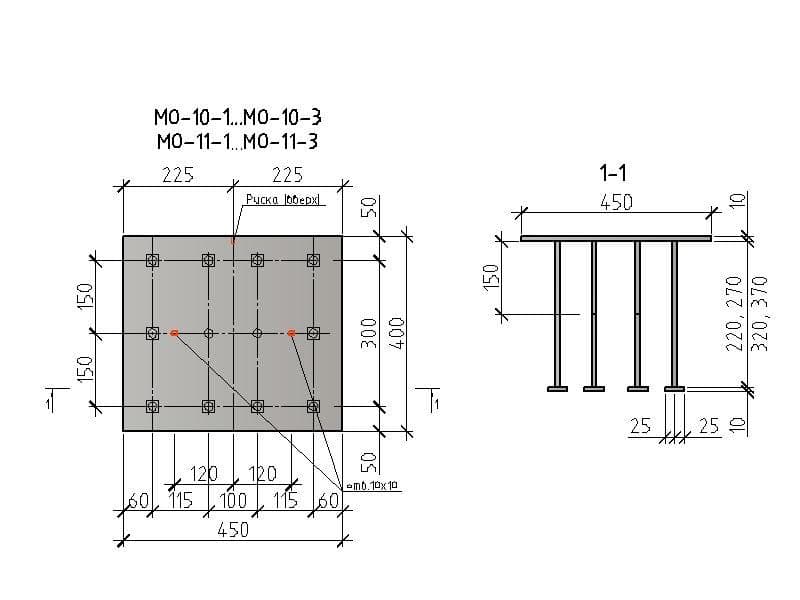

Чертеж МО-10-1...МО-10-3
| Изделия закладные | |||||
| Серия 1.400-6/76 | |||||
| Изделие закладное | Марка изделия | № поз. | Сечение | Длина, мм | Масса, кг |
| М0-9-1-М0-9-3, М0-12-1-М0-12-3 | М0-9-1 | 110 | -300х10 | 450 | 15,3 |
| М0-9-1 | 287 | Ø14АIII | 320 | 15,3 | |
| М0-9-1 | 137 | -50х10 | 50 | 15,3 | |
| МО-9-2 | 110 | -300х10 | 450 | 14,8 | |
| МО-9-2 | 284 | Ø14АIII | 270 | 14,8 | |
| МО-9-2 | 137 | -50х10 | 50 | 14,8 | |
| МО-9-3 | 110 | -300х10 | 450 | 14,4 | |
| МО-9-3 | 283 | Ø14АIII | 220 | 14,4 | |
| МО-9-3 | 137 | -50х10 | 50 | 14,4 | |
| МО-12-1 | 109 | -300х10 | 490 | 17,7 | |
| МО-12-1 | 300 | Ø16АIII | 370 | 17,7 | |
| МО-12-1 | 137 | -50х10 | 50 | 17,7 | |
| МО-12-2 | 109 | -300х10 | 490 | 17,2 | |
| МО-12-2 | 304 | Ø16АIII | 320 | 17,2 | |
| МО-12-2 | 137 | -50х10 | 50 | 17,2 | |
| МО-12-3 | 109 | -300х10 | 490 | 16,5 | |
| МО-12-3 | 302 | Ø16АIII | 270 | 16,5 | |
| МО-12-3 | 137 | -50х10 | 50 | 16,5 | |
Наша компания производит унифицированные закладные детали по серии 1.400-6-76, предназначенные для сборных железобетонных конструкций
На сегодняшний день унифицированные закладные детали по серии 1.400-6-76 полностью соответствуют всем нормативно-техническим требованиям и мы готовы изготовить вам их в количестве и в сроки в соответствии с вашим заказом.
