Грунтовые анкера используют для закрепления. Ими закрепляют котлованы, опускные колодцы, стены подземных сооружений, оползневые склоны и откосы.
Грунтовые анкера необходимы для крепления:
- Днищ доков;
- Опорных стен;
- Ограждений котлованов;
- Стен подземных сооружений;
- Фундаментов высоких сооружений;
- Опускных колодцев и так далее.
Анкера выбираются исходя из типа грунта, величины и типа нагрузки, которая будет на них приходится, и глубины заделки.

Грунтовые анкера могут работать на сжатие и растяжение и применяются в широком спектре:
- Для укрепления горных массивов и откосов;
- При реконструкции тоннелей;
- При реконструкции или ремонте зданий;
- Для укрепления бетонных и шпунтовых стен котлованов;
- Для укрепления устьев рек и так далее.
Такие анкера дают большое количество преимуществ:
- Производительность труда возрастает в 5-10 раз;
- Снижаются затраты ручного труда;
- Нет негативного воздействие на уже существующий фундамент;
- Возможность устанавливать их в нестабильных грунтах и так далее.
Типы анкеров:
- Вертикальные или наклонные;
- Инъекционные, цилиндрические или с разбуренными уширениями;
- Временные (до 2-х лет эксплуатации) или постоянные;
- Из стержневой или канатной арматуры;
- Предварительно-напрягаемые или без предварительного натяжения;
- Со свободной или замоноличенной тягой в зоне отделки.

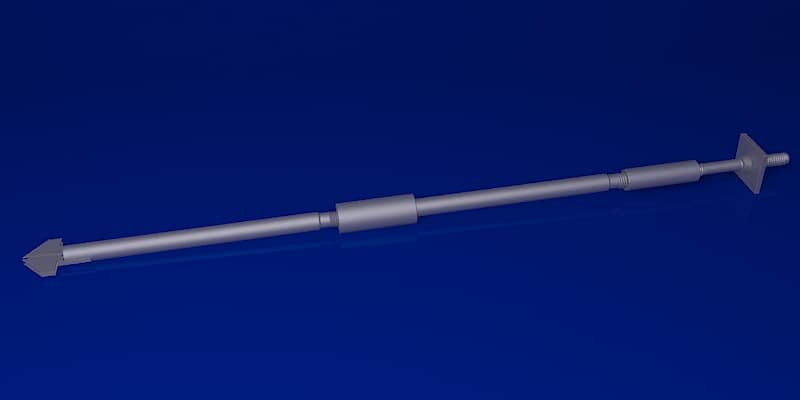

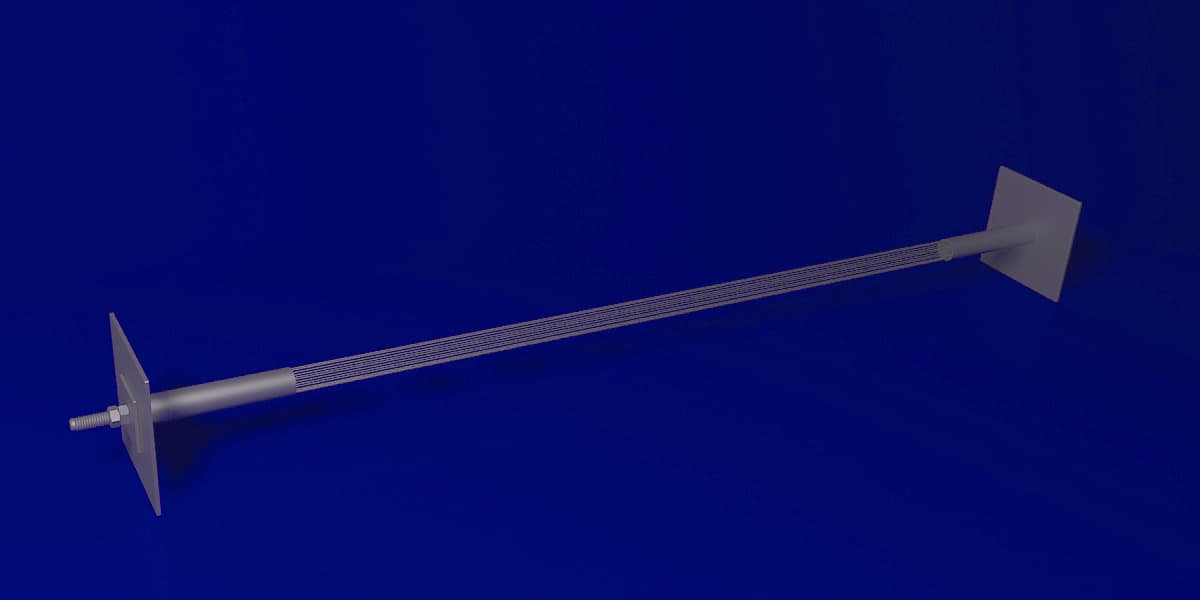

Анкер грунтовый
Практически в каждом типе почвы можно использовать анкера грунтовые, кроме просадочных, набухающих грунтов, торфа, ила или глины.
Анкера помогают облегчить нагрузку на сооружения, без развития значительной деформации.

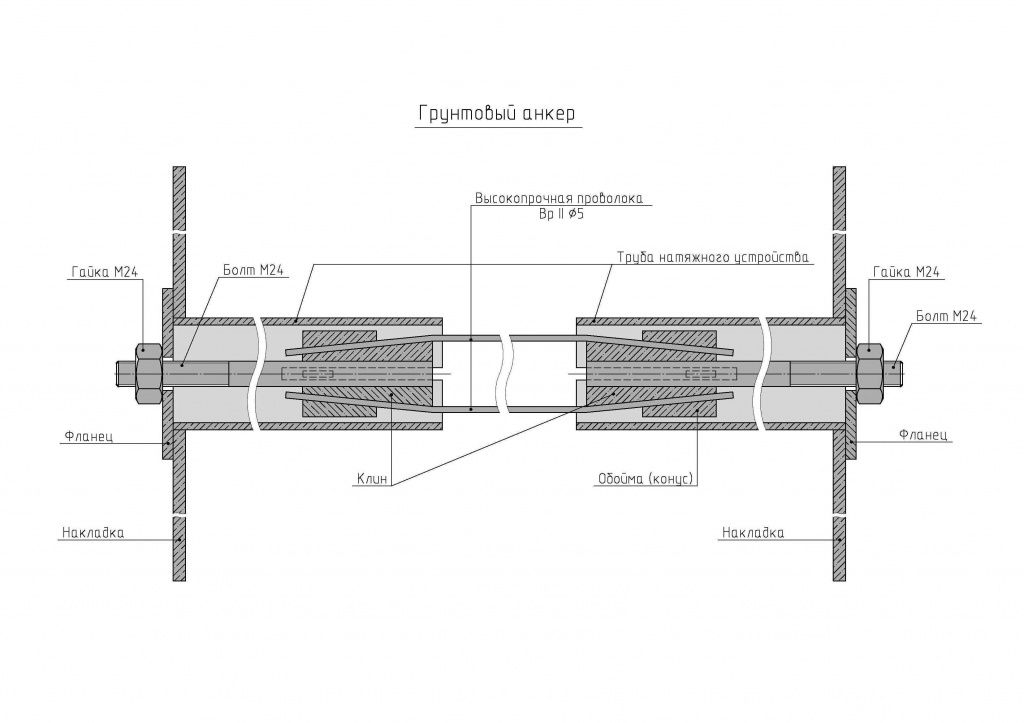

Чертеж грунтового анкера

Применение трубчатого грунтового анкера
Трубчатый грунтовый анкер можно использовать практически в любом типе грунта, за исключением глины, торфа, набухающих и просадочных грунтов. Они способны обеспечить нагрузку на сооружение и при этом не вызывают значительные деформации.
С их помощью можно устанавливать буровые сваи за один цикл бурения, не применяя при этом обсадные трубы, армировании и промежуточные подъемы бурового снаряда.

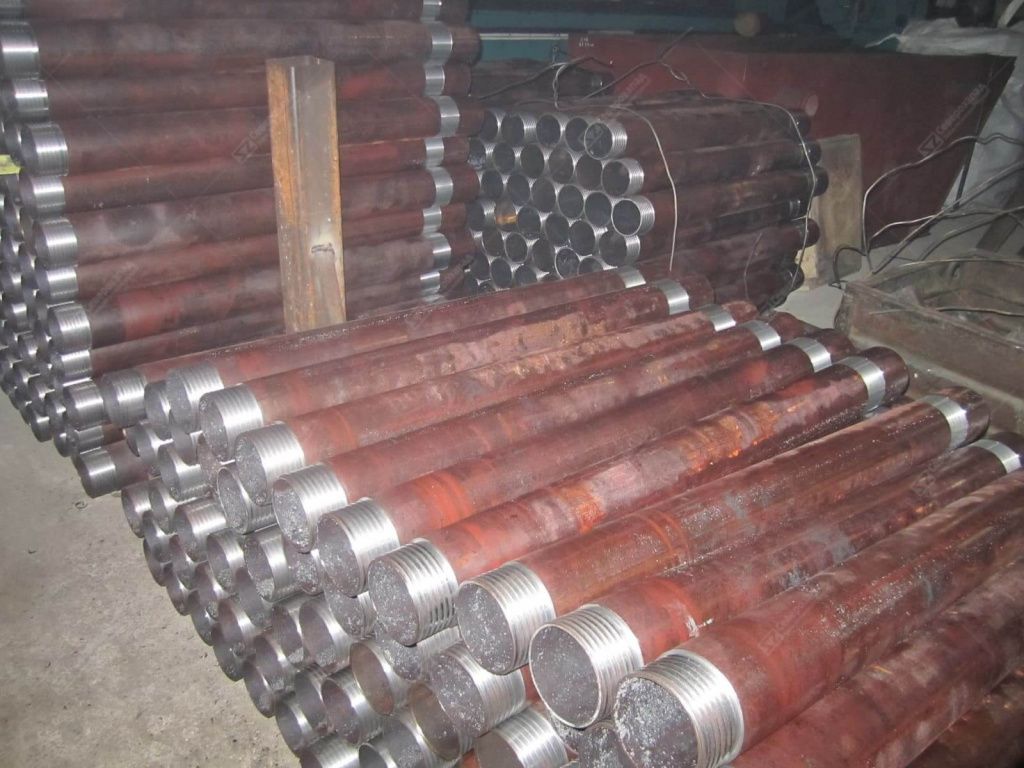

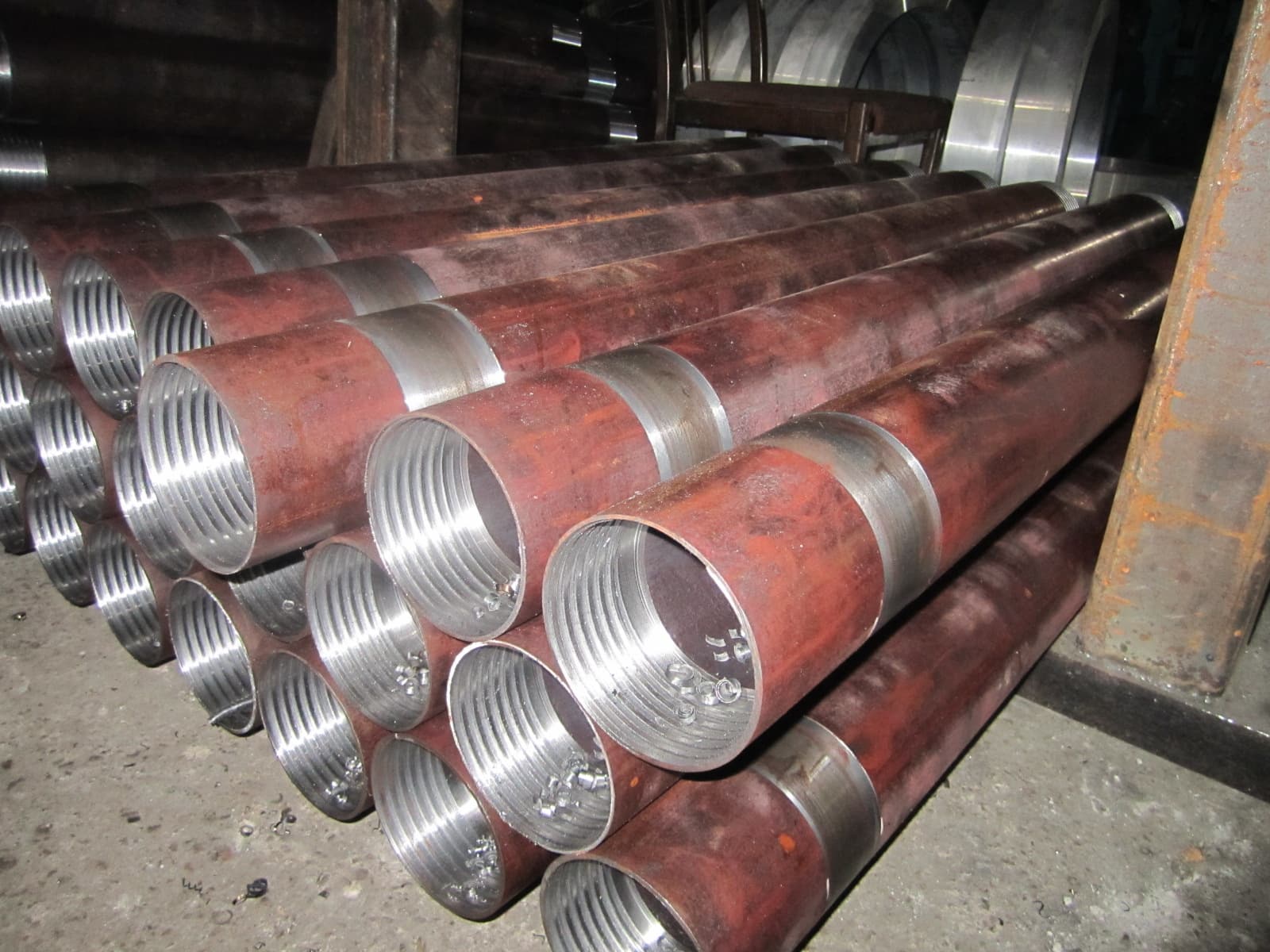

Трубчатый грунтовой анкер

Чертеж трубчатого грунтового анкера

Преимущества нашей компании
- Все изделия Завода "Северозапад" изготавливаются только из высокопрочных материалов, что значительно увеличивает их срок службы.
- Также на производстве действует постоянная система контроля, проводятся механические испытания на прочность изделий.
- Проектирование грунтовых анкеров – процесс довольно трудоемкий. Специалисты нашего проектного отдела, благодаря своему опыту, точно определить характеристики грунта и спроектировать необходимые анкера для конструкций.
- Вся продукция производится только в соответствии с нормативными и технологическими требованиями и согласно стандартам ГОСТ.
Таблица 1 — Обозначения и единица измерения
Обозначение | Единица измерения | Пояснения к обозначению |
d | мм | Номинальный диаметр арматурного стержня периодического профиля |
HK | м | Глубина котлована |
L | м | Суммарная длина горизонтальной проекции анкера |
Ap | кН | Расчетная выдергивающая нагрузка на грунтовый анкер (микросваю, нагель) |
Аб | кН | Нагрузка предварительного напряжения (блокировки) анкера |
sad | мм | Дополнительная осадка основания фундамента |
sad, u | мм | Предельное значение дополнительной осадки оснований фундаментов |
dc | мм | Диаметр скважины |
l | м | Длина нагеля (скважины) |
a1 | м | Расстояние между ярусами |
a | м | При равномерном размещении нагелей (анкеров) линейный параметр сетки армирования грунта |
b | м | Шаг нагелей (анкеров) в ярусе |
α | градус | Угол наклона нагеля (анкера) к горизонту |
da | мм | Диаметр арматуры |
δ | мм | Толщина защитного покрытия откоса |
β | градус | Угол откоса от вертикали |
H | м | Высота откоса |
IL | секунда | Показатель текучести грунта |
Vбр | м3 | Объем бурового раствора |
L | м | Длина скважины |
Kp | — | Коэффициент расхода бурового раствора |
mK | кг (л) | Масса (объем) компонента раствора |
cK | кг/м3; (л/м3) | Концентрация компонента раствора |
V | л | Объем жидкой добавки |
P | кг | Масса добавки по сухому веществу |
γ | г/см3 | Плотность раствора добавки при 20˚С |
C | % | Концентрация раствора |
la | м | Длина анкера |
lc | м | Свободная длина анкера |
lз | м | Длина заделки анкера |
lст | м | Свободная длина тяги |
lзт | м | Длина заделки тяги |
As | кН | Растягивающая нагрузка, соответствующая пределу текучести материала |
Aи | кН | Испытательная нагрузка |
Aumax | кН | Максимальная испытательная нагрузка |
A0 | кН | Начальная нагрузка при испытаниях |
Ks | мм | Коэффициент ползучести |
S1 | мм | Смещение оголовка анкера в момент времени t1 |
S2 | мм | Смещение оголовка анкера в момент времени t2 |
Fd | кН | Несущая способность анкера (микросваи, нагеля) по грунту |
lпст | м | Проектная свободная длина тяги |
E | МПа | Модуль упругости материала тяги (арматуры) |
FT | мм2 | Площадь поперечного сечения тяги |
Aф | кН | Фактическая несущая способность по грунту |
Ap0 | кН | Расчетная нагрузка на ограниченно пригодный анкер |
L1 | м | Фактическая длина участка стены, закрепляемого тремя анкерами |
φ | градус | Угол внутреннего трения вмещающего грунта |
T | мин | Время наблюдений на испытательной ступени |
S | мм | Общие перемещения анкера (микросваи) при испытаниях |
S0 | мм | Остаточные перемещения анкера (микросваи) при испытаниях |
Sy | мм | Упругие перемещения анкера (микросваи) при испытаниях |
Таблица 2 — Количество ярусов креления в зависимости от глубины котлована (выемки)
Глубина котлована (выемки), м | Количество ярусов |
От 4 до 10 | От 1 до 3 |
Более 10 до 15 | От 2 до 4 |
Более 15 до 20 | От 3 до 6 |
Более 20 | Более 4 |
Таблица 3 — Коэффициент расхода бурового раствора в зависимости от вида грунта
Бурение в грунтах | Коэффициент расхода бурового раствора |
Пески средней крупности и средней плотности | 3 |
Пески мелкие и пылеватые плотные. Супеси песчанистые, суглинки и глины легкие | 4 |
Пески крупные, глины и суглинки от мягкопластичности до тугопластичной консистенции | 5 |
Пески, супеси, суглинки, глины с галькой (щебнем). Глинистые полутвердые и твердые. Мерзлые связные и несвязные. | 6 |
Пески гравелистые, супеси, суглинки, глины галечниковые (щебнистые) или гравелистые (дресвяные). Аргиллиты, известняки. | 7-8 |
Таблица 4 — Рекомендуемые значения В/Ц бурового раствора для различных типов грунта
Бурение в грунтах | Водоцементное соотношение для бурового раствора |
Гравийно-галечниковый, песок гравелистый и крупный | 0,3-0,5 |
Известняк трещиноватый | 0,5-0,7 |
Песок от средней крупности до пылеватого | 0,7-1,0 |
Суглинок от мягкопластичного до твердого | 0,7-1,0 |
Глина от мягкопластичной до полутвердой | 0,7-1,0 |
Песчаник, твердые глины | 1,0-1,2 |
Таблица 5 — Показатели качества бетонных смесей по ГОСТ 7473
Показатель | Значение показателя | Допускаемые отклонения |
Марка по удобоукладываемости | П4 или П5 | |
Осадка конуса, см | Для П4: 16-20; Для П5: более 20 | ±2 |
Водоотделение смеси, % | Не более 0,8 | ±0,2 |
Раствороотделение смеси, % | Не более 4 | ±0,5 |
Водоцементное отношение | Не более 0,6 | ±0,1 |
Срок схватывания бетонной смеси, час | Не менее времени транспортирования смеси и не менее 2 | -15 |
Размер фракций крупного заполнителя, мм | Не более | По 8.3.10 |
Воздухосодержание, % | 4-5 | ±0,5 |
Температура, ˚С | 10-25 | ±3 |
Плотность, кг/см3 | Не менее 2000 | ±20 |
