Производство металлических опор
По сфере применения и способу монтажа опоры воздушной линии электропередачи разделяют на несколько категорий:
- Промежуточные опоры монтируются на длинных участках дорог и служат исключительно для обеспечения поддержки проводов. Промежуточные опоры не рассчитываются на одностороннее усилие, с которым натягивается провод ЛЭП. Если провод обрывается с одного конца опоры, он проскальзывает в вязке, и натяжение ослабевает. Данный вид опор используется в более чем 70% случаях монтажа воздушных линий.
- Анкерные опоры используются для жесткого крепления и способны выдерживать одностороннее тяжение двух проводов. Они рассчитываются на увеличенное количество мест разрыва проводов. Помимо изоляционного тела, крепящегося металлическими штырями и крюками, здесь часто применяются линейные изоляторы для подвижного крепления. Поскольку из всех видов опор ЛЭП анкерные – наиболее прочные, они предотвращают разрушение ЛЭП при наступлении аварийных ситуаций.
- Угловые опоры предназначены для монтажа на углах поворота трассы воздушных линий. В стандартных условиях эксплуатации они могут воспринимать одностороннюю силу натяжения проводов на 180 градусов.
- Специальные опоры ЛЭП предназначены для оборудования переездов и путепроводов, мостов, туннелей. Они, как правило, имеют более высокие габариты, поэтому их изготовление происходит по отдельным технологиям. Специальные опоры бывают ответвительными, транспозиционными и переходными.
Завод "Северозапад" изготавливает металлические опоры ВЛ и ЛЭП, фундаменты опор ЛЭП и элементы конструкции высоковольтных линий. По предварительному заказу наша компания выполнит деревянные опоры ЛЭП напряжением 0,4-110 кВ.
Серии фундаментов ВЛ на винтовых сваях
- Фундаменты опор ВЛ на винтовых сваях проект 20006тм
- Фундаменты опор ВЛ на винтовых сваях и балки ростверков серия 3.407.9-1

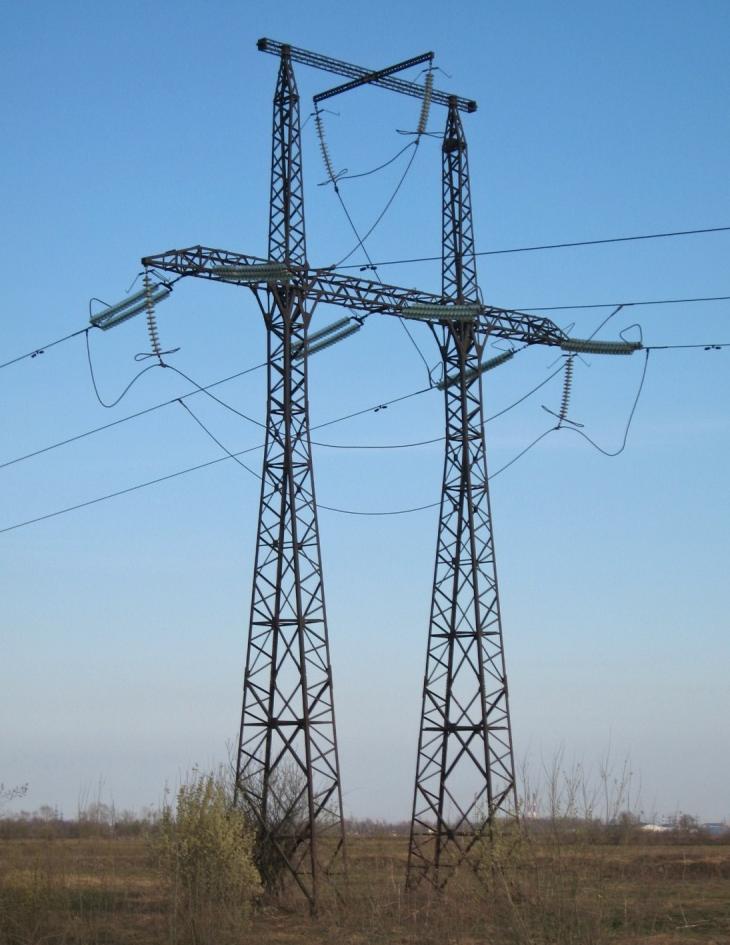

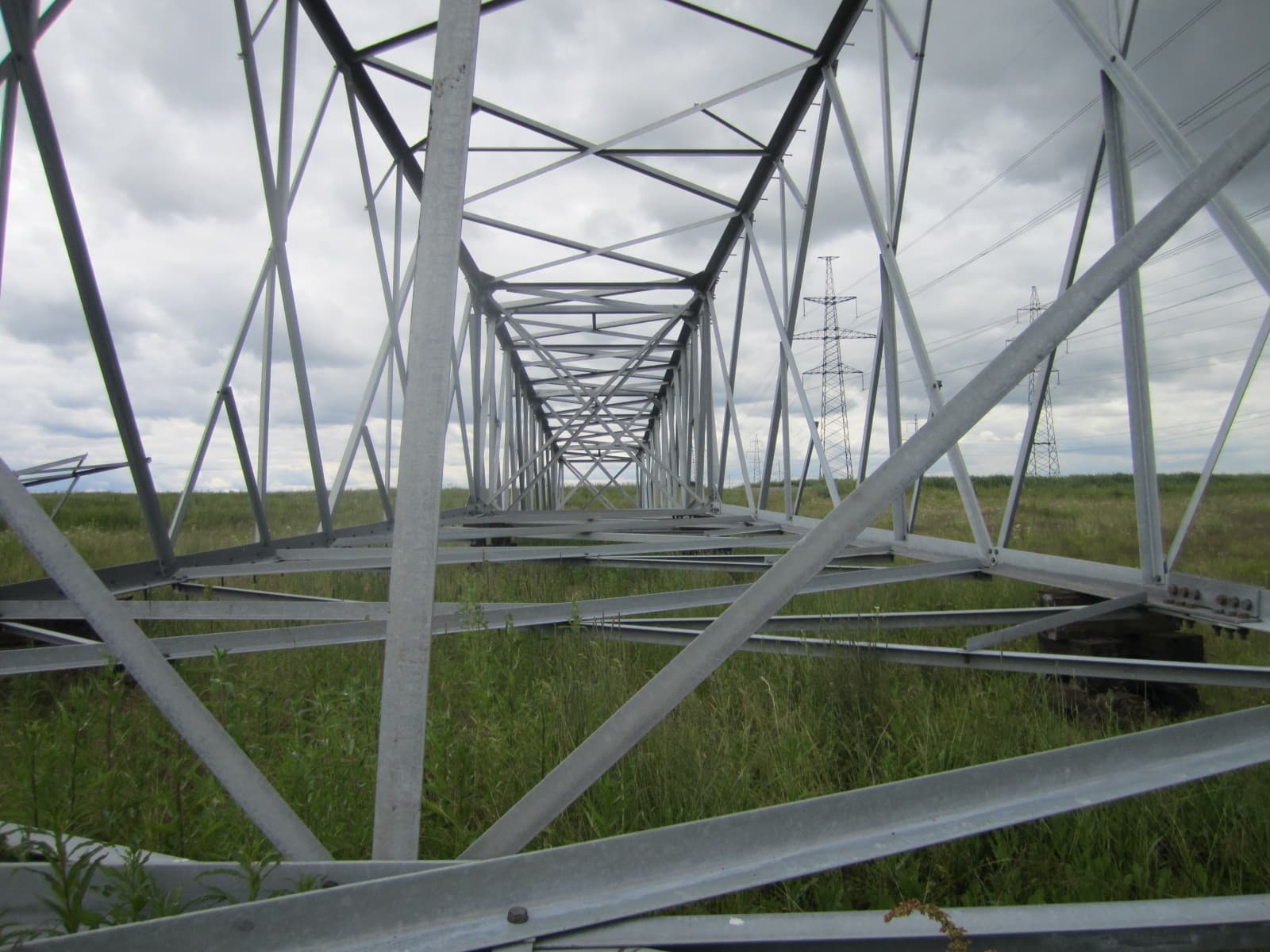

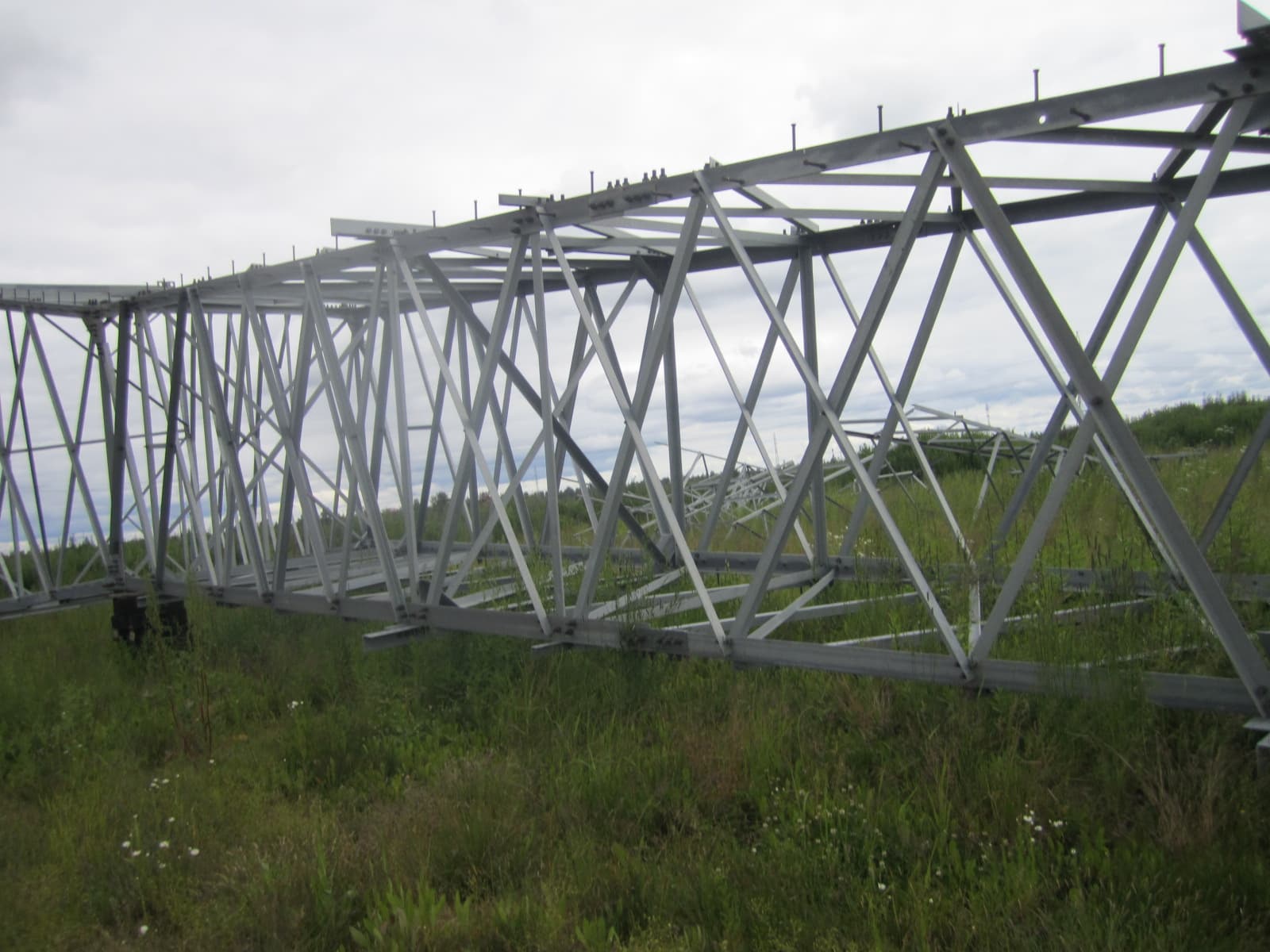

Опоры ВЛ и ЛЭП имеют вид пространственного каркаса, собираемого с помощью болтовых соединений из стального проката.
Опоры воздушных линий электропередач представляют собой сооружение, назначение которого – удержать на определенном расстоянии провода как друг от друга, так и от земли. Дистанция между двумя опорами называется пролетом.
Виды опор ЛЭП
- анкерные,
- промежуточные.
Первые помогают натянуть провода, которые закрепляются в специальных зажимах.
Для вторых используются поддерживающие зажимы.
Виды промежуточных опор
- угловые;
- концевые;
- переходные;
- противоветровые;
- перекрестные;
- ответвительные;
- транспозиционные.
Они предназначены для поддержания проводов на определенных участках или при конкретных условиях. Кроме того, опоры могут отличаться количеством проводимых цепей.
Угловые опоры ЛЭП 35 кВ – технические характеристики
| Шифр опоры | База | Высота до низа | Масса без цинкового | Масса с цинковым |
| траверсы, м | покрытия, кг | покрытием, кг | ||
| У35-1 | 4,2 | 10 | 2964 | 3080 |
| У35-1+5 | 5,7 | 15 | 4549 | 4727 |
| У35-2 | 4,2 | 10,5 | 4831 | 5020 |
| У35-2+5 | 5,2 | 15,5 | 6591 | 6850 |
| У35-3 | 2,19 | 10 | 1635 | 1700 |
| У35-3+5 | 2,532 | 15 | 2295 | 2385 |
| У35-3+9 | 3,335 | 19 | 2813 | 2920 |
| У35-4 | 3,9 | 10,5 | 2799 | 2906 |
| У35-4+5 | 5,416 | 15,5 | 3834 | 3986 |
| У35-4+9 | 6,616 | 19,5 | 5067 | 5266 |
| У35-1Т | 4,2 | 10 | 3140 | 3253 |
| У35-1Т+5 | 5,7 | 15 | 4725 | 4900 |
| У35-2Т | 4,2 | 10,5 | 5004 | 5200 |
| У35-2Т+5 | 5,7 | 15,5 | 6769 | 7033 |
Промежуточные опоры ЛЭП 35 кВ - технические характеристики
| Шифр опоры | База | Высота до низа | Масса без цинкового | Масса с цинковым |
| траверсы, м | покрытия, кг | покрытием, кг | ||
| П35-1 | 1,8 | 15 | 1499 | 1558 |
| П35-1Н | 1,8 | 15 | 1490 | - |
| П35-1Т | 1,8 | 15 | 1603 | 1666 |
| П35-1ПГ | 1,8 | 15 | 1685 | 1751 |
| П35-1У | 1,8 | 15 | 1527 | 1587 |
| П35-1В | 1,8 | 15 | 1563 | 1623 |
| П35-1ВТ | 1,8 | 15 | 1663 | 1727 |
| П35-1ВПГ | 1,8 | 15 | 1758 | 1826 |
| П35-1ВУ | 1,8 | 15 | 1589 | 1651 |
| П35-2 | 1,8 | 14 | 1861 | 1934 |
| П35-2Н | 1,8 | 14 | 1836 | - |
| П35-2Т | 1,8 | 14 | 1965 | 2042 |
| П35-2У | 1,8 | 14 | 1890 | 1915 |
| П35-2ПГ | 1,8 | 14 | 2041 | 2127 |
| П35-2В | 1,8 | 14 | 1920 | 1995 |
| П35-2ВТ | 1,8 | 14 | 2020 | 2099 |
| П35-2ВУ | 1,8 | 14 | 1972 | 2049 |
| П35-2ВПГ | 1,8 | 14 | 2115 | 2198 |
| ПС35-2 | 1,8 | 11 | 1670 | 1735 |
| ПС35-2Н | 1,5 | 11 | 1660 | - |
| ПС35-2В | 1,5 | 11 | 1729 | 1796 |
| ПС35-4 | 2,06 | 12 | 2104 | 2183 |
| ПС35-4Н | 2,06 | 12 | 2097 | - |
| ПС35-4Т | 2,06 | 12 | 2223 | 2310 |
Угловые опоры ЛЭП 110 кВ - технические характеристики
| Шифр опоры | База | Высота до низа | Масса без цинкового | Масса с цинковым |
| траверсы, м | покрытия, кг | покрытием, кг | ||
| У110-1 | 4,8 | 10,5 | 5040 | 5235 |
| У110-1+5 | 6,3 | 15,5 | 6716 | 6980 |
| У110-1+9 | 7,5 | 19,5 | 8222 | 8544 |
| У110-1+14 | 9 | 24,5 | 11299 | 11740 |
| У110-2 | 4,8 | 10,5 | 7704 | 8002 |
| У110-2+5 | 6,3 | 15,5 | 9717 | 10095 |
| У110-2+9 | 7,5 | 19,5 | 11391 | 11834 |
| У110-2+14 | 9 | 24,5 | 14643 | 15212 |
| У110-3 | 4,1 | 10,5 | 3248 | 3375 |
| У110-3+5 | 5,6 | 15,5 | 4440 | 4613 |
| У110-4 | 4,1 | 10,5 | 5265 | 5468 |
| У110-4+5 | 5,6 | 15,5 | 6625 | 6883 |
| УС110-3 | 4,8 | 10,5 | 5293 | 5498 |
| УС110-5 | 3,5 | 15,5 | 6765 | 7003 |
| УС110-6 | 3,5 | 15,5 | 10447 | 10855 |
| УС110-7 | 4,8 | 10,5 | 7438 | 7729 |
| УС110-7+5 | 6,3 | 15,5 | 9450 | 9819 |
| УС110-7+9 | 7,5 | 19,5 | 11115 | 11550 |
| УС110-7+14 | 9 | 24,5 | 14368 | 14930 |
| УС110-8 | 4,8 | 10,5 | 12068 | 12540 |
Промежуточные опоры ЛЭП 110 кВ - технические характеристики
| Шифр опоры | База | Высота до низа | Масса без цинкового | Масса с цинковым |
| траверсы, м | покрытия, кг | покрытием, кг | ||
| П110-1 | 2,5 | 19 | 1895 | 1969 |
| П110-1+4 | 2,9 | 23 | 2469 | 2565 |
| П110-1В | 2,5 | 19 | 1922 | 1996 |
| П110-1В+4 | 2,9 | 23 | 2485 | 2581 |
| П110-2 | 2,5 | 19 | 2691 | 2796 |
| П110-2В | 2,5 | 19 | 2736 | 2843 |
| П110-2В+4 | 2,9 | 23 | 3378 | 3509 |
| П110-3В | 2,8 | 19 | 2331 | 2421 |
| П110-3В+4 | 3,2 | 23 | 2950 | 3065 |
| П110-4В | 2,8 | 19 | 3191 | 3316 |
| П110-4В+4 | 3,2 | 23 | 3899 | 4051 |
| П110-5В | 2,8 | 19 | 2469 | 2565 |
| П110-5В+4 | 3,2 | 23 | 3088 | 3208 |
| П110-6В | 2,8 | 19 | 3749 | 3895 |
| П110-6В+4 | 3,2 | 23 | 4450 | 4623 |
| ПС110-5В | 2,4 | 15 | 2138 | 2221 |
| ПС110-6В | 2,4 | 15 | 3316 | 3445 |
| ПС110-9В | 2,8 | 19 | 2816 | 2925 |
| ПС110-10В | 2,75 | 19 | 4869 | 5059 |
| ПУС110-1 | 3,3 | 19 | 4419 | 4592 |
| ПУС110-2 | 3,3 | 19 | 6750 | 7014 |
Переходные опоры ЛЭП 110 кВ - технические характеристики
| Шифр опоры | База | Высота до низа | Масса без цинкового | Масса с цинковым |
| траверсы, м | покрытия, кг | покрытием, кг | ||
| ПП110-1/37,5 | 6 | 37,5 | 29863 | 31031 |
| ПП110-1/47,5 | 6,8 | 47,5 | 36281 | 37700 |
| ПП110-1/57,5 | 8,6 | 57,5 | 45452 | 47230 |
| ПП110-1/67,5 | 10,5 | 67,5 | 54239 | 56360 |
| ПП110-2/40 | 7 | 40 | 39168 | 40700 |
| ПП110-2/50 | 9,8 | 50 | 49206 | 51130 |
| ПП110-2/60 | 10,5 | 60 | 58512 | 60800 |
Анкерно-угловые опоры ЛЭП 220 кВ - технические характеристики
| Шифр опоры | База | Высота до низа | Масса без цинкового | Масса с цинковым |
| траверсы, м | покрытия, кг | покрытием, кг | ||
| У220-1 | 5,2 | 10,5 | 8609 | 8945 |
| У220-1+5 | 6,7 | 15,5 | 11078 | 11510 |
| У220-1+9 | 7,9 | 19,5 | 12587 | 13078 |
| У220-1+14 | 9,4 | 24,5 | 16563 | 17209 |
| У220-2 | 5,2 | 10,5 | 14398 | 14981 |
| У220-2+5 | 6,7 | 15,5 | 17603 | 18290 |
| У220-2+9 | 7,9 | 19,5 | 19486 | 20245 |
| У220-2+14 | 9,4 | 24,5 | 23383 | 24695 |
| У220-2Т | 5,2 | 10,5 | 14932 | 15493 |
| У220-3 | 5,2 | 10,5 | 7247 | 7530 |
| У220-3+5 | 6,7 | 15,5 | 9720 | 10099 |
| У220-3+9 | 7,9 | 19,5 | 11241 | 11680 |
| У220-3+14 | 9,4 | 24,5 | 15247 | 15840 |
| У220-7 | 5,2 | 10,5 | 6454 | 6706 |
| У220-10 | 5,2 | 10,5 | 11283 | 11723 |
| У220-10Т | 5,2 | 10,5 | 11712 | 12169 |
| У220-11 | 5,2 | 10,5 | 6200 | 6442 |
| УС220-5 | 4,1 | 15,5 | 10831 | 11253 |
| УС220-5Т | 4,1 | 15,5 | 11379 | 11823 |
| УС220-6 | 4,1 | 15,5 | 18724 | 19454 |
| УС220-6Т | 4,1 | 15,5 | 19366 | 20140 |
| УВ220-1 | 5,2 | 10,5 | 7518 | 7811 |
| УВ220-1+9 | 7,9 | 19,5 | 10777 | 11198 |
| УВ220-3 | 5,2 | 14,2 | 9653 | 10030 |
| УВ220-3+9 | 7,9 | 23,2 | 13457 | 13990 |
Промежуточные металлические опоры для ЛЭП 220 – характеристики
| Шифр опоры | База | Высота до низа | Масса без цинкового | Масса с цинковым |
| траверсы, м | покрытия, кг | покрытием, кг | ||
| П220-1 | 7 и 14 | 25,5 | 3669 | 3812 |
| П220-1Т | 7 и 14 | 25,5 | 3771 | 3917 |
| П220-2 | 5,4 | 22,5 | 6208 | 6450 |
| П220-2+5 | 5,97 | 27,5 | 7645 | 7940 |
| П220-2Т | 5,4 | 22,5 | 6327 | 6573 |
| П220-2Т+5 | 5,97 | 27,5 | 7764 | 8065 |
| П220-3 | 5 | 25,5 | 4698 | 4881 |
| П220-3+5 | 5,58 | 30,5 | 5860 | 6088 |
| П220-3Т | 5 | 25,5 | 4876 | 5066 |
| П220-3Т+5 | 5,58 | 30,5 | 6039 | 6274 |
| П220-5 | 7,5 и 15,0 | 25,5 | 3429 | 3540 |
| П220-5+4,5 | 8,7 и 17,4 | 30 | 3731 | 3852 |
| П220-5-10,5 | 4,7 и 9,4 | 15 | 2783 | 2875 |
| 2П220-7 | 7,1 и 12,7 | 25,5 | 3877 | 4001 |
| 2П220-7Т | 7,1 и 12,7 | 25,5 | 3578 | 3693 |
| ПС220-1 | 5 и 10 | 16,5 | 3132 | 3252 |
| ПС220-1Т | 5 и 10 | 16,5 | 3234 | 3359 |
Цены на опоры ЛЭП
| деталь ростверка | наименование | масса м/к, кг | ед. изм | цена, руб/шт | |
| ст3сп5 холодное цинкование | 09Г2С горячее цинкование | ||||
| Р2-25-16-2 | ростверк | 101 | шт | 12 120,00 | 13 635,00 |
| Р2-25-20-2 | ростверк | 137 | шт | 16 440,00 | 18 495,00 |
| Р2-35-16-2 | ростверк | 110 | шт | 13 200,00 | 14 850,00 |
| Р2-35-20-2 | ростверк | 141 | шт | 16 920,00 | 19 035,00 |
| Р2-35-24-2 | ростверк | 200 | шт | 24 000,00 | 27 000,00 |
| Р2-35-30-2 | ростверк | 250 | шт | 30 000,00 | 33 750,00 |
| Р2-56-24-2 | ростверк | 221 | шт | 26 520,00 | 29 835,00 |
| Р2-56-30-2 | ростверк | 296 | шт | 35 520,00 | 39 960,00 |
| Р2-56-30С-2 | ростверк | 408 | шт | 48 960,00 | 55 080,00 |
| Р2-25-16С-4 | ростверк | 185 | шт | 22 200,00 | 24 975,00 |
| Р2-35-16С-4 | ростверк | 239 | шт | 28 680,00 | 32 265,00 |
| Р2-35-20С-4 | ростверк | 247 | шт | 29 640,00 | 33 345,00 |
| Р2-35-20С-4Т | ростверк | 274 | шт | 32 880,00 | 36 990,00 |
| Р2-35-25С-4 | ростверк | 313 | шт | 37 560,00 | 42 255,00 |
| Р2-56-20С-4 | ростверк | 304 | шт | 36 480,00 | 41 040,00 |
| Р2-56-20С-4Т | ростверк | 398 | шт | 47 760,00 | 53 730,00 |
| Р2-56-25С-4 | ростверк | 378 | шт | 45 360,00 | 51 030,00 |
| Р2-56-30С-4 | ростверк | 416 | шт | 49 920,00 | 56 160,00 |
| Р2-56-30С-4Т | ростверк | 431 | шт | 51 720,00 | 58 185,00 |
| Р2-35-24-1 | ростверк | 133 | шт | 15 960,00 | 17 955,00 |
| Р2-35-30-1 | ростверк | 179 | шт | 21 480,00 | 24 165,00 |
| Р2-56-24-1 | ростверк | 167 | шт | 20 040,00 | 22 545,00 |
| Р2-56-30-1 | ростверк | 225 | шт | 27 000,00 | 30 375,00 |
| Р2-35-16-0 | ростверк | 120 | шт | 14 400,00 | 16 200,00 |
| Р2-35-24-0 | ростверк | 160 | шт | 19 200,00 | 21 600,00 |
| Р2-56-24-0 | ростверк | 196 | шт | 23 520,00 | 26 460,00 |
| Р4-35-20/16-2 | ростверк | 283 | шт | 33 960,00 | 38 205,00 |
| Р4-35-24/20-2 | ростверк | 380 | шт | 45 600,00 | 51 300,00 |
| Р4-35-30/24-2 | ростверк | 514 | шт | 61 680,00 | 69 390,00 |
| Р4-35-16С/20-4 | ростверк | 427 | шт | 51 240,00 | 57 645,00 |
| Р4-35-20С/24-4 | ростверк | 523 | шт | 62 760,00 | 70 605,00 |
| Р4-35-20С/24-4Т | ростверк | 550 | шт | 66 000,00 | 74 250,00 |
| Р4-35-25С/20-4 | ростверк | 501 | шт | 60 120,00 | 67 635,00 |
| Р4-35-25С/24-4 | ростверк | 547 | шт | 65 640,00 | 73 845,00 |
| Р4-35-30С/30-4Т | ростверк | 732 | шт | 87 840,00 | 98 820,00 |
| Р4-56-20С/24-4 | ростверк | 612 | шт | 73 440,00 | 82 620,00 |
| Р4-56-25С/30-4 | ростверк | 818 | шт | 98 160,00 | 110 430,00 |
| Р4-56-20С/30-4Т | ростверк | 838 | шт | 100 560,00 | 113 130,00 |
| Р4-56-30С/30-4 | ростверк | 671 | шт | 80 520,00 | 90 585,00 |
| Р4-56-30С/25С-4 | ростверк | 1044 | шт | 125 280,00 | 140 940,00 |
| Р4-56-30С/25С-4Т | ростверк | 1067 | шт | 128 040,00 | 144 045,00 |
| Р4-56-35С/30С-4Т | ростверк | 1199 | шт | 143 880,00 | 161 865,00 |
| Р4-35-30/24-1 | ростверк | 445 | шт | 53 400,00 | 60 075,00 |
| Р4-35-24/16-0 | ростверк | 293 | шт | 35 160,00 | 39 555,00 |
| Р6-35-20С/24/24д-4 | ростверк (не типовой) | 1100 | шт | 132 000,00 | 148 500,00 |
| Б1-А | фундаментная балка | 984 | шт | 118 080,00 | 132 840,00 |
| Б2-А | фундаментная балка | 984 | шт | 118 080,00 | 132 840,00 |
| Б3-А | фундаментная балка | 73 | шт | 8 760,00 | 9 855,00 |
