Если в процессе монтажа труб возникает необходимость их прокладки через бетонные стены, необходимо использоваться специальные закладные детали – патрубки ребристые нужного диаметра, которые обеспечивают повышенную герметичность трубопровода.
Эти элементы конструкции часто используются в условиях мокрых или сухих грунтов. Завод «Северозапад» предлагает проектирование и изготовление металлоконструкций любой сложности, включая также патрубки ребристые Ду50…1400мм, которые изготавливаются согласно серии 7.901-6. Для насосных станций и других водопроводно-канализационных сооружений необходимо обязательное использование ребристых патрубков. Изделия выполняются согласно требованиям серии 7.901-6 "Патрубки ребристые Ду50...1400мм для пропуска труб через стены".
Описание серии 7.901-6
В серии разработаны конструкции ребристых патрубков для пропуска труб через стены на условные проходы: 50; 80; 100; 125; 150; 200; 250; 300; 350; 400; 500; 600; 700; 800; 900; 1000; 1200 и 1400 через стены толщиной 200, 300, 500 и 800 мм.
Содержание альбома
|
|
Патрубки ребристые серии 7.901-6 |
|
| Обозначение чертежа | Наименование | № стр. |
| МТ 131 Д | Технические указания | 3 |
| МТ 131.01.00 | Патрубок ребристый Ду50 для пропуска труб через стены | 4 |
| МТ 131.02.00 | Патрубок ребристый Ду80 для пропуска труб через стены | 5 |
| МТ 131.03.00 | Патрубок ребристый Ду100 для пропуска труб через стены | 6 |
| МТ 131.04.00 | Патрубок ребристый Ду125 для пропуска труб через стены | 7 |
| МТ 131.05.00 | Патрубок ребристый Ду150 для пропуска труб через стены | 8 |
| МТ 131.06.00 | Патрубок ребристый Ду200 для пропуска труб через стены | 9 |
| МТ 131.07.00 | Патрубок ребристый Ду250 для пропуска труб через стены | 10 |
| МТ 131.08.00 | Патрубок ребристый Ду300 для пропуска труб через стены | 11 |
| МТ 131.09.00 | Патрубок ребристый Ду350 для пропуска труб через стены | 12 |
| МТ 131.10.00 | Патрубок ребристый Ду400 для пропуска труб через стены | 13 |
| МТ 131.11.00 | Патрубок ребристый Ду500 для пропуска труб через стены | 14 |
| МТ 131.12.00 | Патрубок ребристый Ду600 для пропуска труб через стены | 15 |
| МТ 131.13.00 | Патрубок ребристый Ду700 для пропуска труб через стены | 16 |
| МТ 131.14.00 | Патрубок ребристый Ду800 для пропуска труб через стены | 17 |
| МТ 131.15.00 | Патрубок ребристый Ду900 для пропуска труб через стены | 18 |
| МТ 131.16.00 | Патрубок ребристый Ду1000 для пропуска труб через стены | 19 |
| МТ 131.17.00 | Патрубок ребристый Ду1200 для пропуска труб через стены | 20 |
| МТ 131.18.00 | Патрубок ребристый Ду1400 для пропуска труб через стены | 21 |
Патрубок выбирается по диаметру условного прохода и по толщине стены. Длина патрубка на 200 и 300 мм больше толщины стены, при этом длина консолей патрубков относительно стены должна быть одинаковой.
Наружная поверхность консолей патрубков после приварки к ним труб покрывается антикоррозийным покрытием, как и трубопровод.

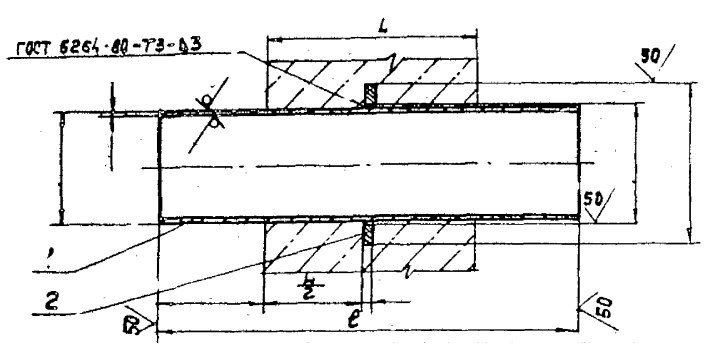

Чертеж патрубка ребристого Ду50
Характеристики патрубка ребристого Ду 50
| Обозначение | Размеры, мм | Размеры, мм | Масса,кг | масса, кг |
| L | e | Q | Общая | |
| ТМ131.01.00 | 200 | 400 | 1,6 | 1,9 |
| -01 | 300 | 500 | 2,0 | 2,3 |
| -02 | 500 | 700 | 2,8 | 3,1 |
| -03 | 800 | 1000 | 4,0 | 4,3 |
Назначение и область применения патрубков
Закладные детали Ду50…1400мм предназначены для жесткого прохода и дополнительной герметизации типовых труб через капитальные несущие стены различных канализационных сооружений, согласно общепринятым техническим нормативам ГОСТ.
Ребристые патрубки подходят для мокрых и сухих грунтов, а также выполняют функции соединительного элемента для:
- Дополнительной арматуры;
- Фасонных деталей;
- труб различного диаметра.
Изготовление металлоконструкций подобного типа ведется по типовым чертежам. Более подробную информацию можно узнать у менеджера завода по телефону.
Технические характеристики изделия
Согласно стандартным требованиям и основным положениям нормативной и технической документации, допустимая толщина стенок патрубка должна строго соответствовать толщине трубопровода. Для максимально надежного и прочного замоноличивания патрубков в бетонных или кирпичных стенах предусмотрено дополнительно ребро, которое фиксируется при помощи сварного метода строго посередине закладной детали. Концы ребристого патрубка Ду50…1400мм, в зависимости от требуемых технических условий эксплуатации, могут иметь гладкую поверхность – под приварку или же предусмотрены готовые приварные фланцевые соединения.

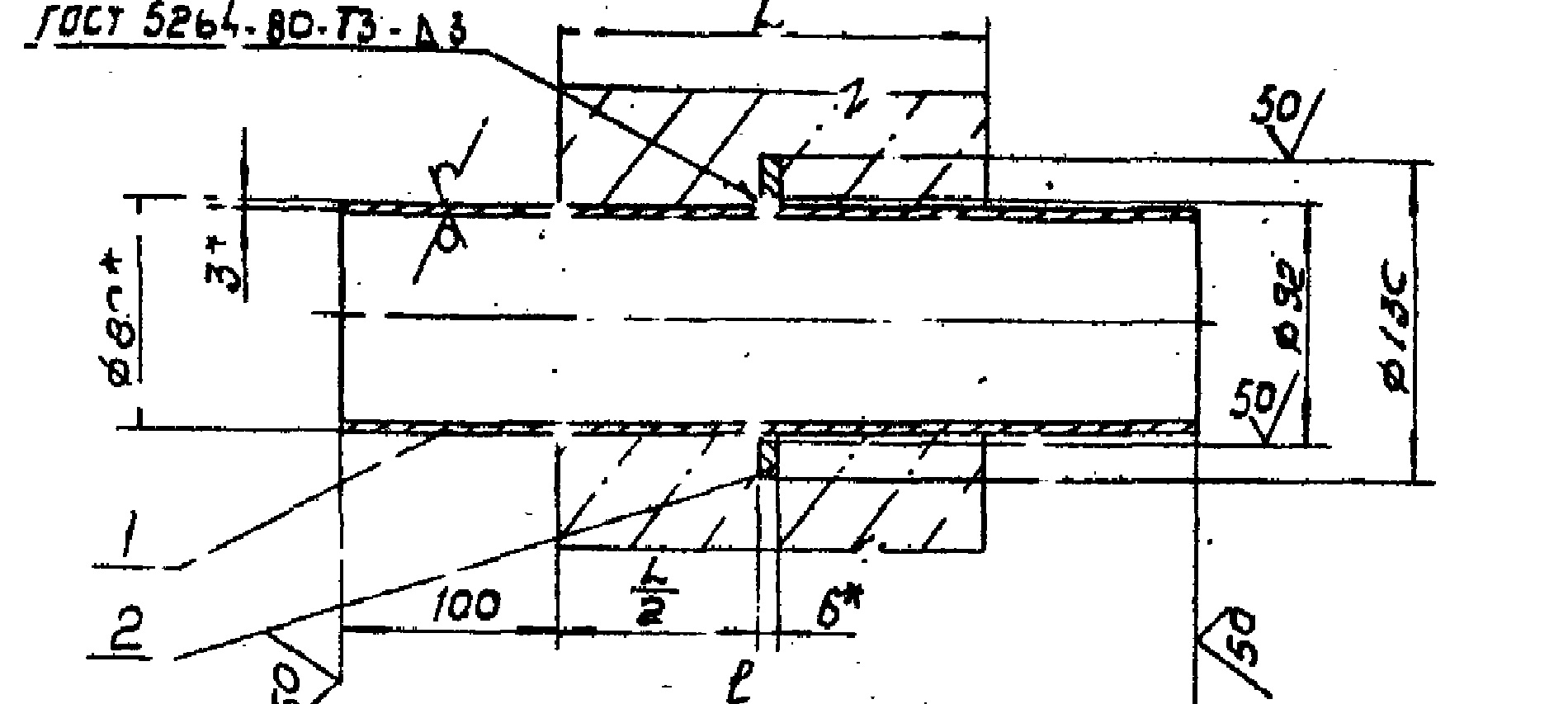

Патрубок Ду 80 чертеж
Характеристики патрубка ребристого Ду 80
| Обозначение | Размеры, мм | Размеры, мм | Масса,кг | масса, кг |
| L | e | Q | Общая | |
| ТМ131.02.00 | 200 | 400 | 2,6 | 3,2 |
| -01 | 300 | 500 | 3,2 | 3,7 |
| -02 | 500 | 700 | 45 | 5,0 |
| -03 | 800 | 1000 | 6,4 | 6,9 |

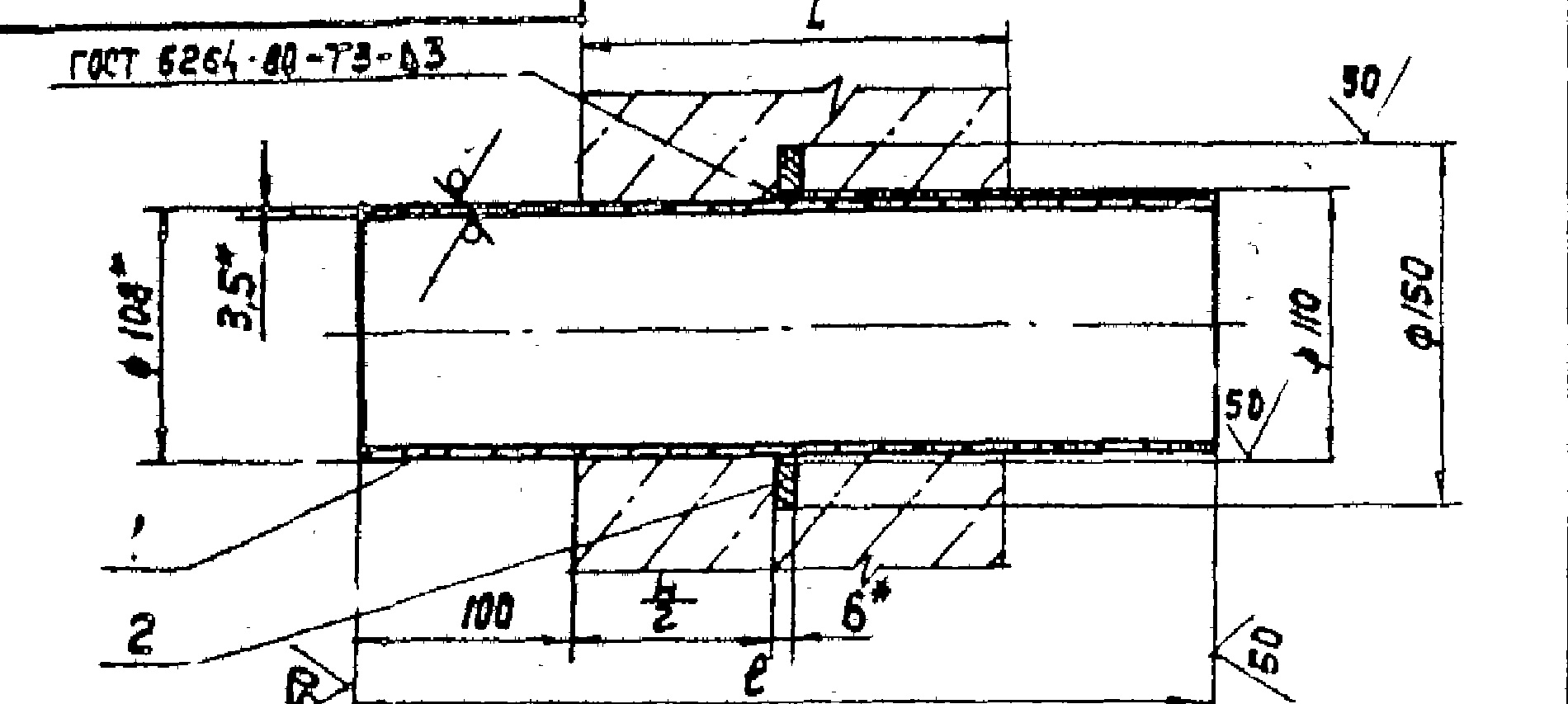

Патрубок ребристый Ду 100
Характеристики патрубка Ду100
| Обозначение | Размеры, мм | Размеры, мм | Масса,кг | масса, кг |
| L | e | Q | Общая | |
| ТМ131.03.00 | 200 | 400 | 4,1 | 4,7 |
| -01 | 300 | 500 | 5,2 | 5,8 |
| -02 | 500 | 700 | 7,2 | 7,6 |
| -03 | 800 | 1000 | 10,3 | 10,9 |

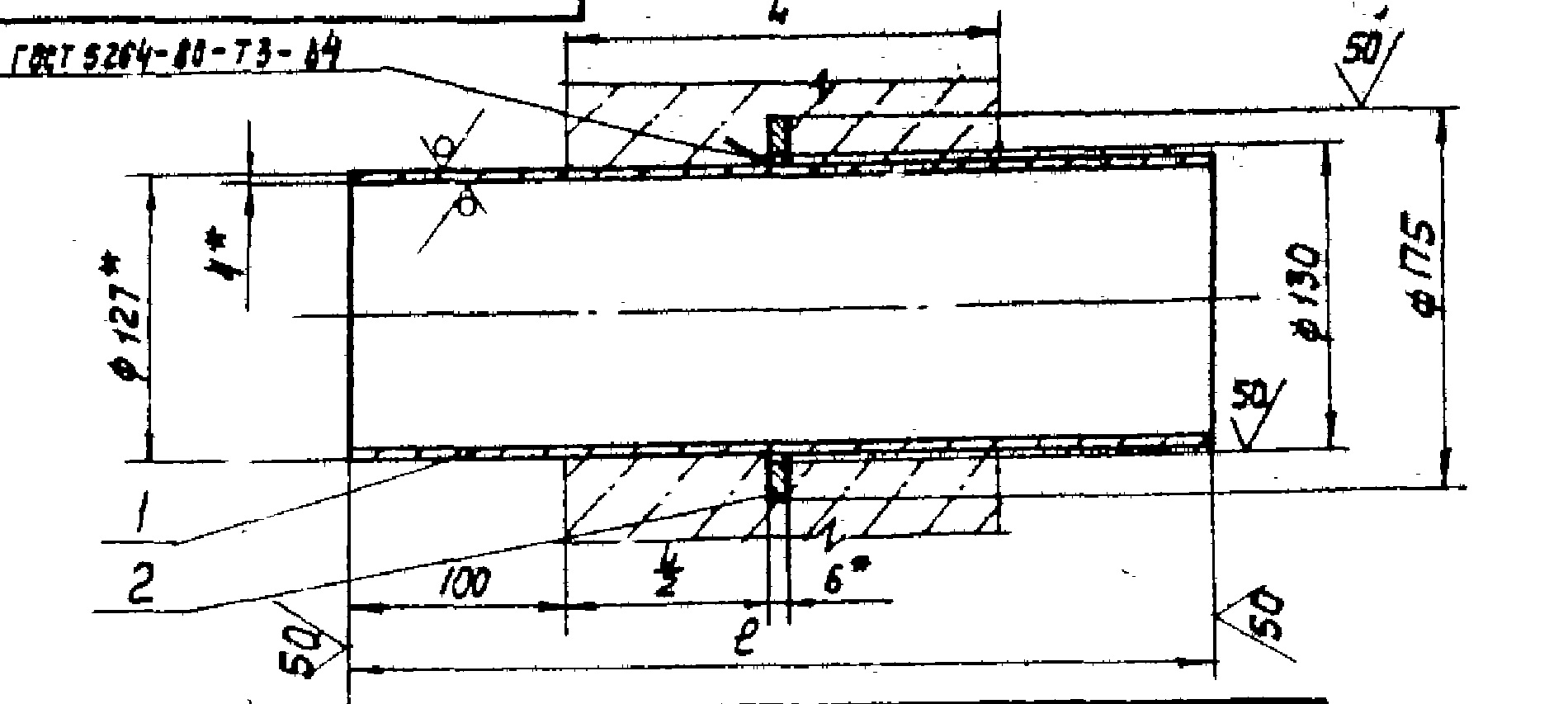

Патрубки Ду125
Параметры патрубка Ду125
| Обозначение | Размеры, мм | Размеры, мм | Масса,кг | масса, кг |
| L | e | Q | Общая | |
| ТМ131.04.00 | 200 | 400 | 4,9 | 5,6 |
| -01 | 300 | 500 | 6,1 | 6,8 |
| -02 | 500 | 700 | 8,5 | 9,2 |
| -03 | 800 | 1000 | 12,1 | 12,8 |

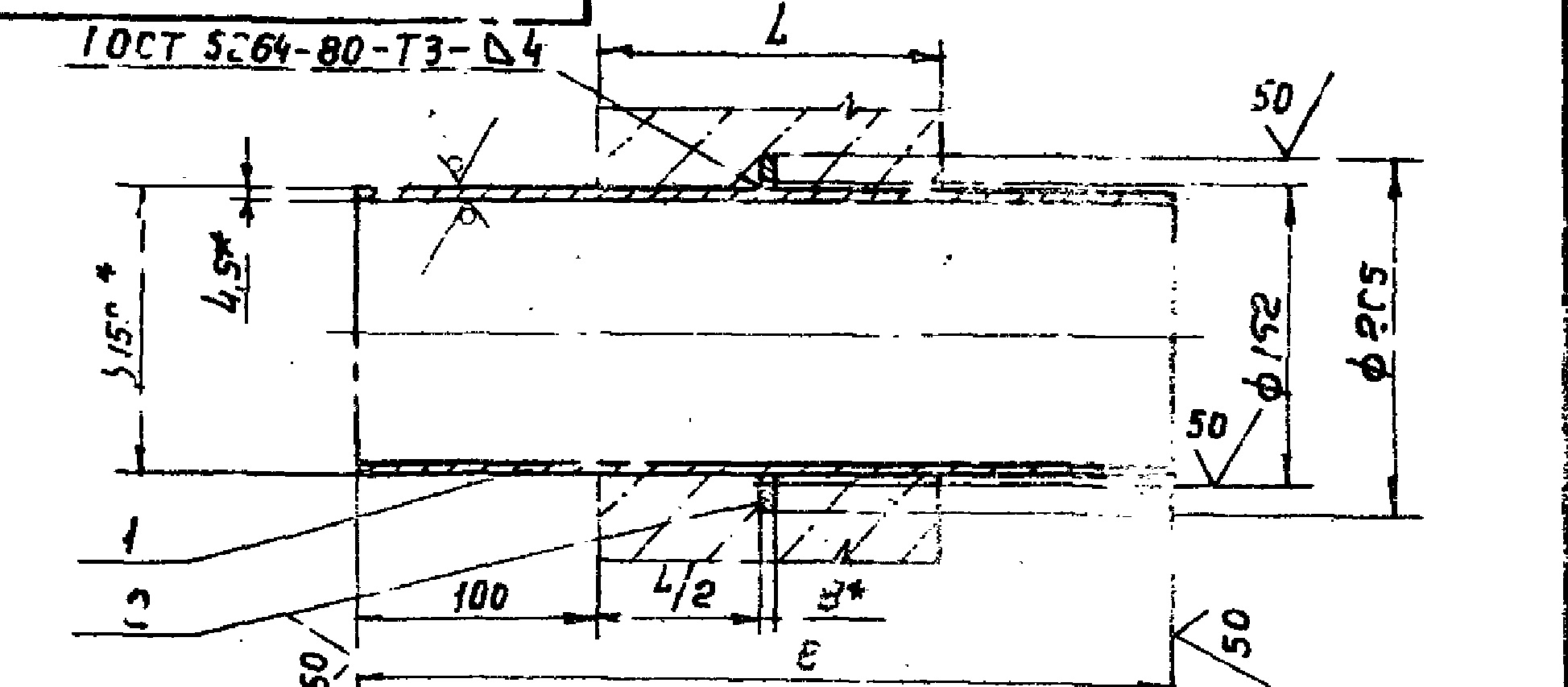

Патрубки Ду 150
Размеры патрубка Ду 150
| Обозначение | Размеры, мм | Размеры, мм | Масса,кг | масса, кг |
| L | e | Q | Общая | |
| ТМ131.05.00 | 200 | 400 | 6,9 | 7,7 |
| -01 | 300 | 500 | 8,6 | 9,4 |
| -02 | 500 | 700 | 12,0 | 12,8 |
| -03 | 800 | 1000 | 17,2 | 18,0 |

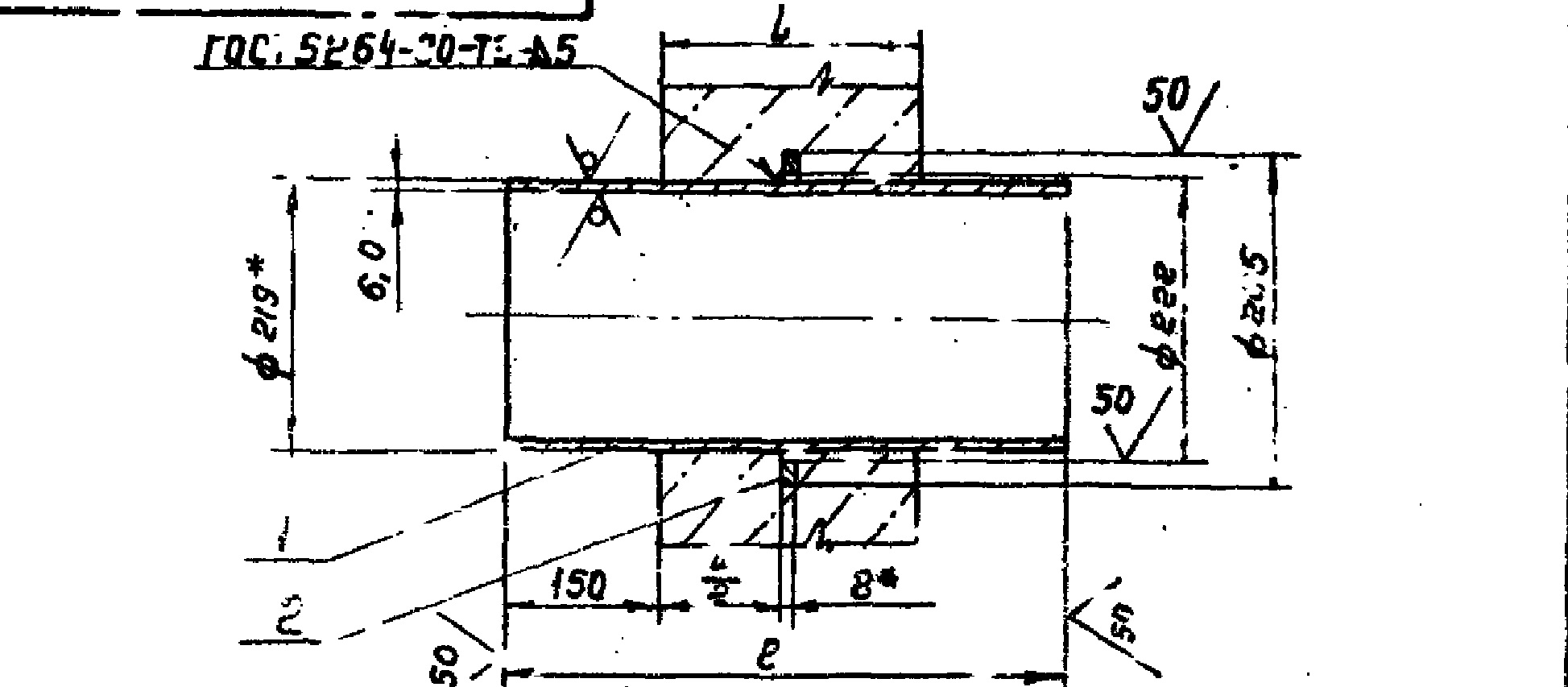

Чертеж патрубка Ду 200
Габариты патрубка Ду200
| Обозначение | Размеры, мм | Размеры, мм | Масса,кг | масса, кг |
| L | e | Q | Общая | |
| ТМ131.06.00 | 200 | 500 | 15,8 | 16,8 |
| -01 | 300 | 600 | 18,9 | 19,8 |
| -02 | 500 | 800 | 25,2 | 26,2 |
| -03 | 800 | 1100 | 34,7 | 35,7 |
Патрубок ребристый Ду 250 чертеж
Основные характеристики патрубка Ду 250
| Обозначение | Размеры, мм | Размеры, мм | Масса,кг | масса, кг |
| L | e | Q | Общая | |
| ТМ131.07.00 | 200 | 500 | 19,8 | 21,1 |
| -01 | 300 | 600 | 23,7 | 25,0 |
| -02 | 500 | 800 | 32,6 | 32,9 |
| -03 | 800 | 1100 | 43,5 | 44,8 |

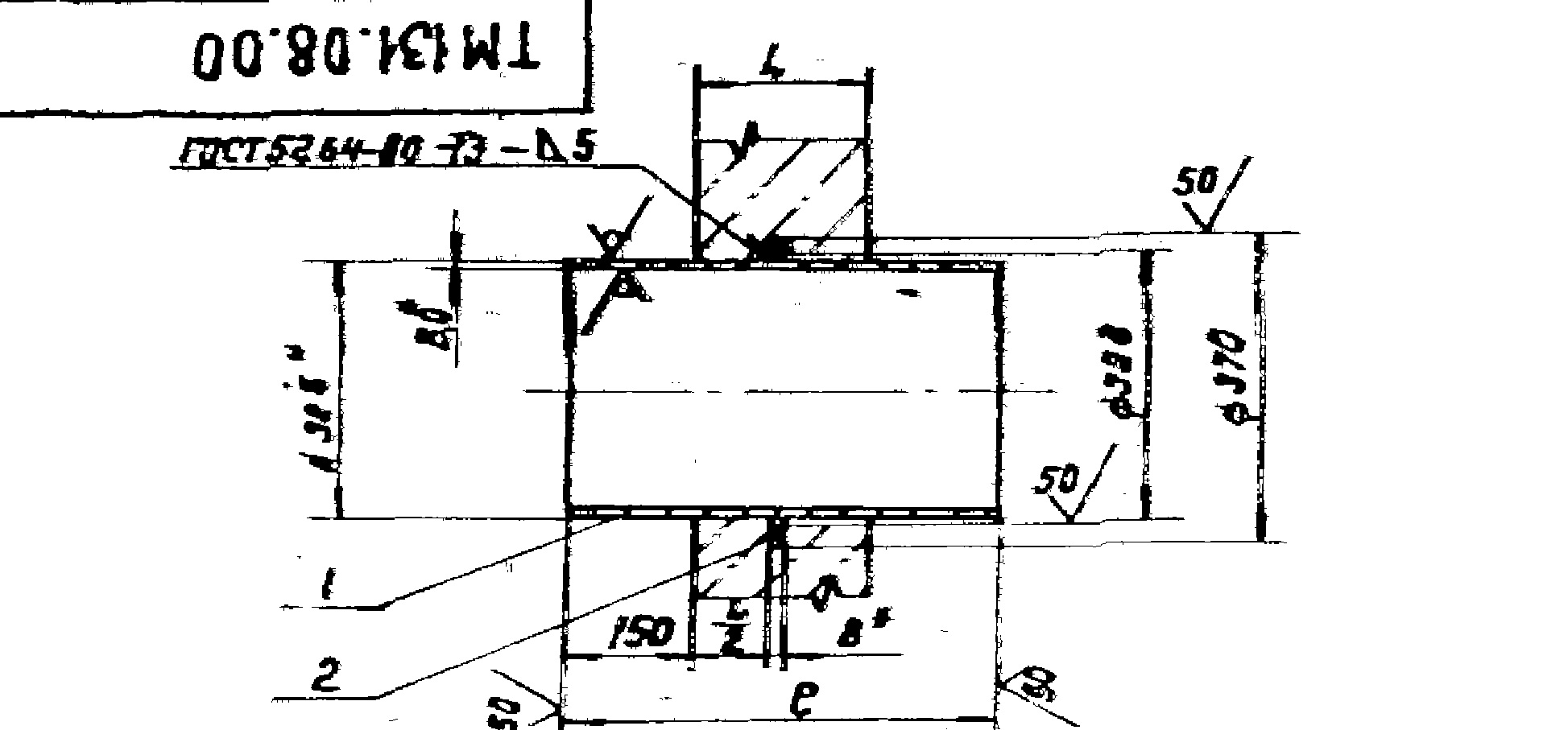

Патрубки ребристые Ду300
Основные размеры патрубка Ду300
| Обозначение | Размеры, мм | Размеры, мм | Масса,кг | масса, кг |
| L | e | Q | Общая | |
| ТМ131.08.00 | 200 | 500 | 23,6 | 25,0 |
| -01 | 300 | 600 | 28,3 | 29,7 |
| -02 | 500 | 800 | 37,8 | 39,2 |
| -03 | 800 | 1100 | 51,9 | 53,3 |

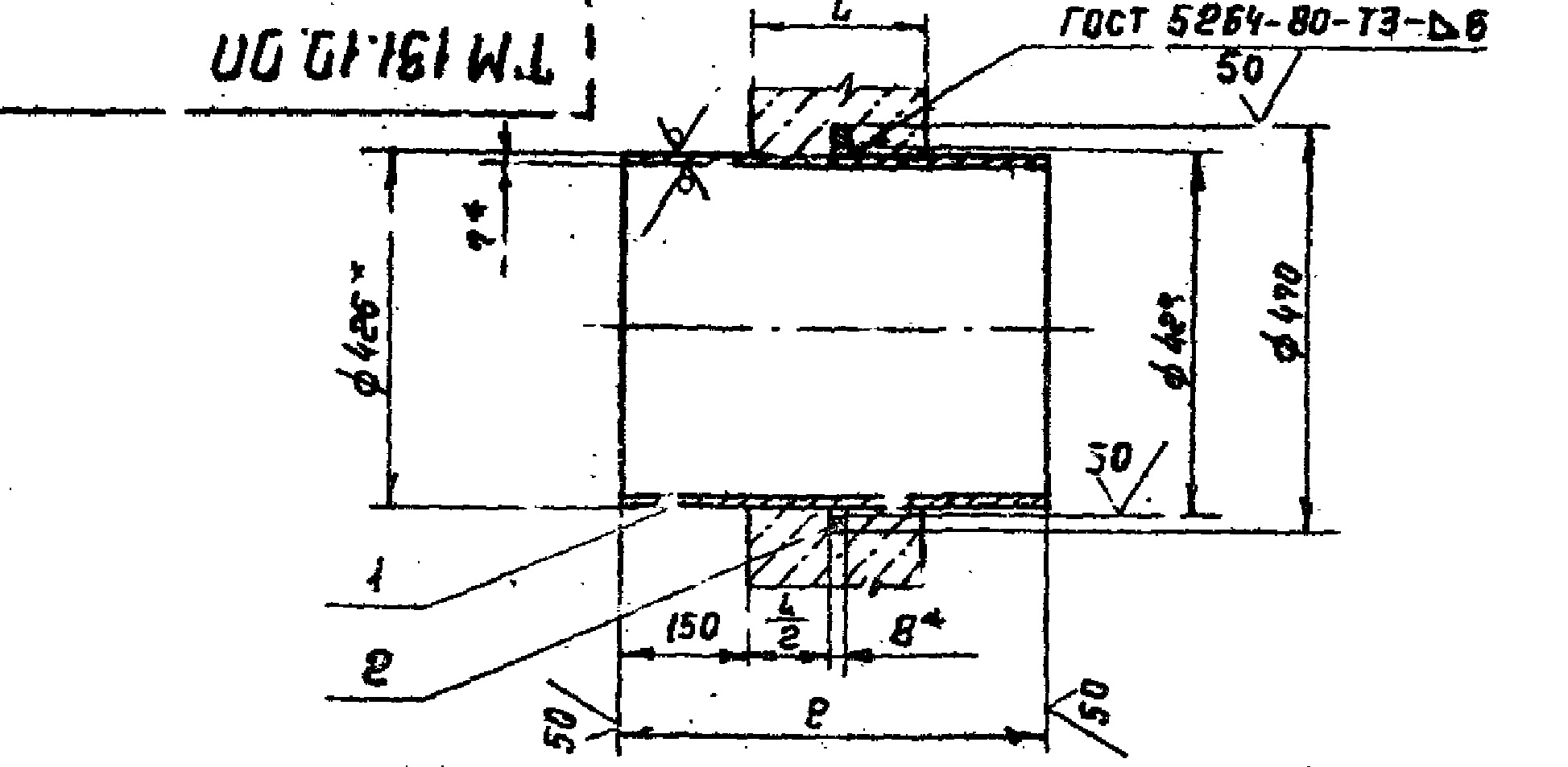

Патрубки ребристые Ду 400 чертеж
Характеристики патрубка Ду 400
| Обозначение | Размеры, мм | Размеры, мм | Масса,кг | масса, кг |
| L | e | Q | Общая | |
| ТМ131.10.00 | 200 | 500 | 36,2 | 38,1 |
| -01 | 300 | 600 | 43,4 | 45,3 |
| -02 | 500 | 800 | 57,9 | 59,8 |
| -03 | 800 | 1100 | 79,6 | 81,5 |

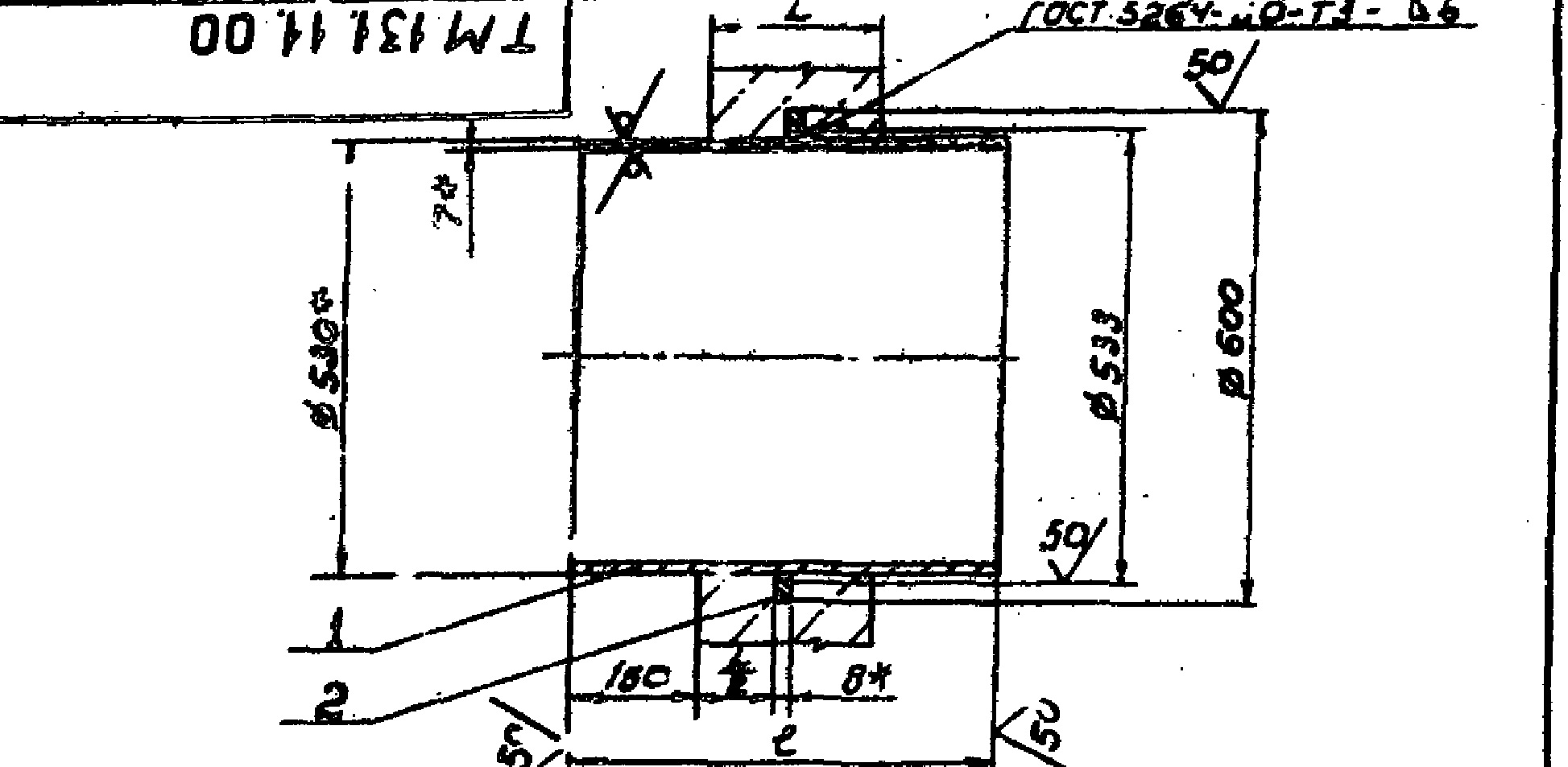

Патрубок Ду 500
Размеры и масса патрубка ребристого Ду500
| Обозначение | Размеры, мм | Размеры, мм | Масса,кг | масса, кг |
| L | e | Q | Общая | |
| ТМ131.11.00 | 200 | 500 | 45,1 | 48,8 |
| -01 | 300 | 600 | 54,2 | 57,9 |
| -02 | 500 | 800 | 72,2 | 75,9 |
| -03 | 800 | 1100 | 99,3 | 103,0 |
Чертеж патрубка ребристого Ду 1400
Характеристики патрубка ребристого Ду 1400
| Обозначение | Размеры, мм | Размеры, мм | Масса,кг | масса, кг |
| L | e | Q | Общая | |
| ТМ131.18.00 | 200 | 500 | 173,9 | 192,5 |
| -01 | 300 | 600 | 208,6 | 227,5 |
| -02 | 500 | 800 | 278,2 | 296,8 |
| -03 | 800 | 1100 | 382,5 | 401,1 |
Выбор и установка закладной детали
Ребристый патрубок серии 7.901-6 подбирается исходя из фактического диаметра прохода, а также толщины вертикального бетонного основания канализационно-водопроводного сооружения. Длина консолей ребристых патрубков должна соответствовать стандартным требованиям ГОСТ, тогда как длина самой закладной детали должна быть на 200-300 мм больше фактической толщины бетонной стены технического сооружения. После завершения монтажа ребристого патрубка обязательно проводится его антикоррозийная обработка.
Цены на производство патрубков ребристых
Наименование
|
Описание |
Цена, руб./шт с НДС |
| Патрубок ребристый ТМ 131.01.00 | Ду 50 для корпуса труб через стены. | 400 |
| Патрубок ребристый ТМ 131.02.00 | Ду 80 для корпуса труб через стены. | 640 |
| Патрубок ребристый ТМ 131.03.00 | Ду 100 для корпуса труб через стены. | 1000 |
| Патрубок ребристый ТМ 131.04.00 | Ду 125 для корпуса труб через стены. | 1200 |
| Патрубок ребристый ТМ 131.05.00 | Ду 150 для корпуса труб через стены. | 1500 |
| Патрубок ребристый ТМ 131.06.00 | Ду 200 для корпуса труб через стены. | 3200 |
| Патрубок ребристый ТМ 131.07.00 | Ду 250 для корпуса труб через стены. | 4200 |
| Патрубок ребристый ТМ 131.08.00 | Ду 300 для корпуса труб через стены. | 5000 |
| Патрубок ребристый ТМ 131.09.00 | Ду 350 для корпуса труб через стены. | 5500 |
| Патрубок ребристый ТМ 131.10.00 | Ду 400 для корпуса труб через стены. | 7600 |
| Патрубок ребристый ТМ 131.11.00 | Ду 500 для корпуса труб через стены. | 9700 |
| Патрубок ребристый ТМ 131.12.00 | Ду 600 для корпуса труб через стены. | 10600 |
| Патрубок ребристый ТМ 131.13.00 | Ду 700 для корпуса труб через стены. | 15000 |
| Патрубок ребристый ТМ 131.14.00 | Ду 800 для корпуса труб через стены. | 17500 |
| Патрубок ребристый ТМ 131.15.00 | Ду 900 для корпуса труб через стены. | 19700 |
| Патрубок ребристый ТМ 131.16.00 | Ду 1000 для корпуса труб через стены. | 22000 |
| Патрубок ребристый ТМ 131.17.00 | Ду 1200 для корпуса труб через стены. | 31000 |
| Патрубок ребристый ТМ 131.18.00 | Ду 1400 для корпуса труб через стены. | 40000 |
