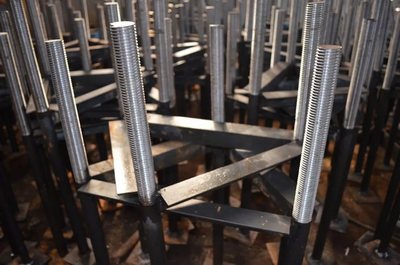

Описание и назначение блоков
В соответствии с определением по действующему ГОСТУ 24379.1 от 1980 года закладное изделие, стоящую из металлических болтов, спроектированных под конкретную нагрузку принято называть блоком фундаментных болтов. По сути они применяются для удобства работ с опалубкой.
В качестве основного материала используется сталь соответствующая техническим требованиям. В данном случае это арматура, относящаяся к классу А III. Она изготавливается горячекатаным способом и имеет диаметр 6-80 миллиметров. Благодаря своей исключительной прочности широко используется для свайных, фундаментных блоков, позволяя гарантировать монолитность формируемой конструкции. Идеальный вариант для возведения сооружений бытового или промышленного назначения.

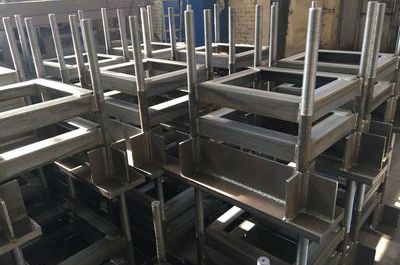

Конструктивные особенности
Поверхность описываемых закладных изделий имеет рифление на своей поверхности. Такой рисунок представляет собой большое количество поперечных рёбер и два расположенных продольно. Шаг между ними составляет несколько мм.
Блок фундаментных болтов может иметь разные соединительные элементы:
- Швеллер, пруток, круг;
- Полоса, арматура, пруток.
Но в обязательном порядке требуется при проведении транспортировки и последующем хранении закладных изделий необходимо предотвратить деформацию (погнутость) соединительных частей.
Связи в блоках реализуются двумя вариантами:
- Анкерная, приварная плита;
- Рамная конструкция;
- Комбинированное исполнение.
Достоинства блоков фундаментных болтов
Что касается основных преимуществ использования блоков болтов фундаментных, то следует указать на следующие особенности:
- Высокая скорость монтажа строительного модуля с уже выставленными осевыми расстояниями;
- Придание возводимой конструкции нужной жёсткости и устойчивости;
- Сохранение строго вертикальной ориентированности шпилек даже при огромных механических и вибрационных нагрузках.
При необходимости может быть учтены индивидуальные пожелания заказчика при изготовлении закладных изделий. Единственное условие - отсутствие серьёзных расхождений правки с техническим регламентом, способных сказаться на качестве блока фундаментных болтов.
Завод металлоконструкций "Северо-Запад" принимает заказы на изготовление закладных изделий:
Блоки фундаментных болтов свайных фундаментов:
- БФ 1к... БФ 11к;
- БФ 1с...БФ 16с;
- БФ 1св;
- БФ 2св;
- БФ 12к;
- БФ 17с.
Серия 1.411.1-6 вып.2 в pdf скачать

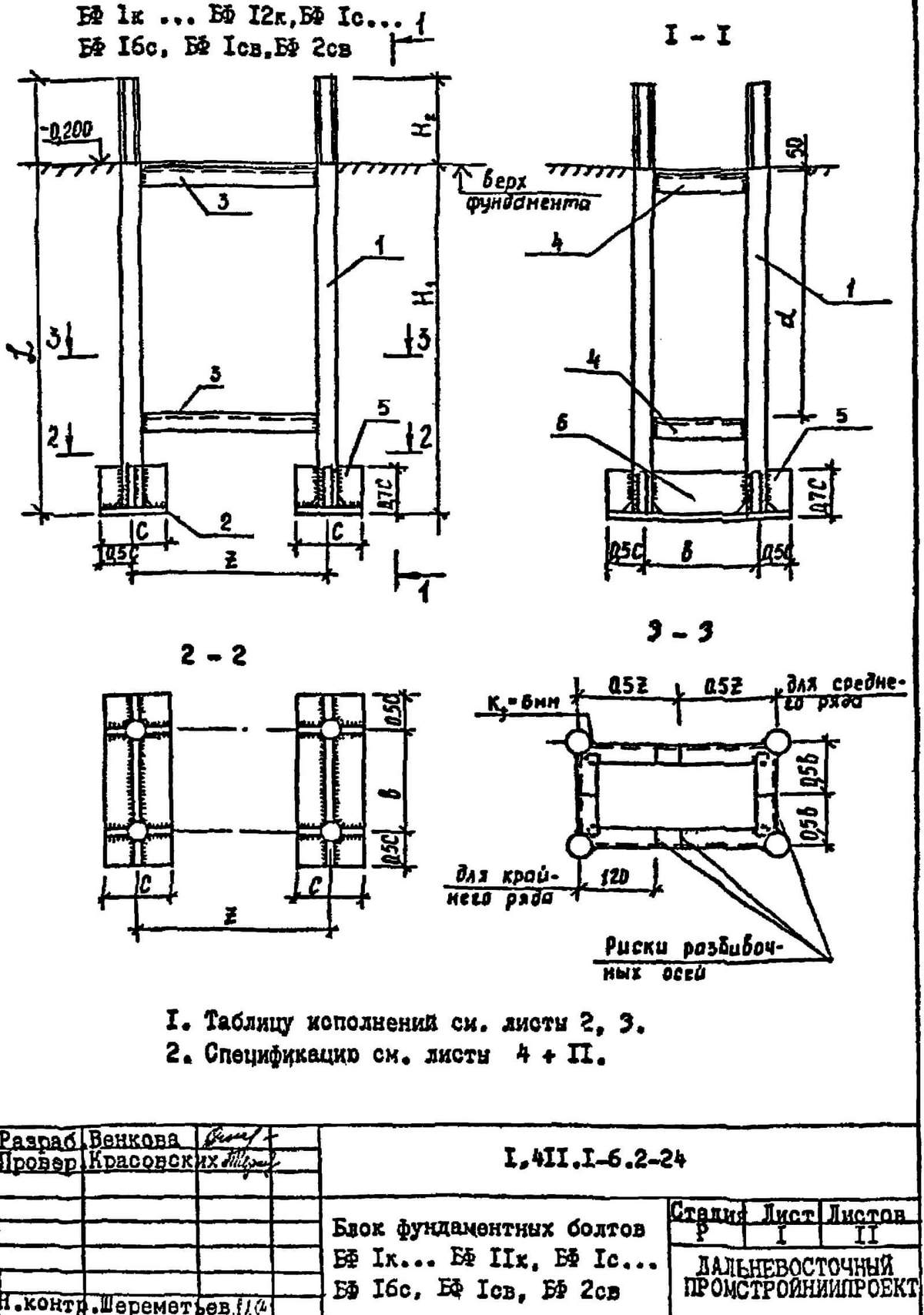

Чертежи блоков фундаментных болтов БФ 1к...БФ 12к, БФ 1с...БФ 16с, БФ 1св, БФ 2св.
Характеристики блоков БФ 10с, БФ 11с, БФ 12с, БФ 13с
| Марка блока | Позиция | Наименование | Кол. | Масса, ед., кг. | Масса блока, кг. |
| Блок БФ 10с | 1 | Болт 5. М80х2060 | 4 | 96,35 | 585,1 |
| 2 | -40х350 L=650 | 2 | 71,4 | ||
| 3 | L70х5 L=920 | 4 | 4,95 | ||
| 4 | L70х5 L=205 | 4 | 1.18 | ||
| 5 | -8х135 L=220 | 12 | 1,74 | ||
| 6 | -8х205 L=250 | 2 | 2,83 | ||
| Блок БФ 11с | 1 | Болт 5.М36х1000 | 4 | 9,15 | 91,7 |
| 2 | -20х200 L=500 | 2 | 15.7 | ||
| 3 | L50х5 L=515 | 4 | 1.90 | ||
| 4 | L50х5 L=265 | 4 | 1,00 | ||
| 5 | -8х80 L=120 | 12 | 0,60 | ||
| 6 | -8х120 L=265 | 2 | 1.99 | ||
| Блок БФ 12с | 1 | Болт 5.М42х1170 | 4 | 14,52 | 113.4 |
| 2 | -20х200 L=500 | 2 | 15,7 | ||
| 3 | L50х5 L=505 | 4 | 1.90 | ||
| 4 | L50х5 L=255 | 4 | 1,00 | ||
| 5 | -8х80 L=120 | 12 | 0,60 | ||
| 6 | -8х120 L=255 | 2 | 1,93 | ||
| Блок БФ 13с | 1 | Болт 5.М42х1170 | 4 | 14,52 | 114,2 |
| 2 | -20х200 L=500 | 2 | 15.7 | ||
| 3 | L50х5 L=555 | 4 | 2,10 | ||
| 4 | L50х5 L=255 | 4 | 1,00 | ||
| 5 | -8х80 L=120 | 12 | 0,60 | ||
| 6 | -8х120 L=255 | 2 | 1,93 |
Характеристики блоков БФ 14с, БФ 15с, БФ 16с
| Марка блока | Позиция | Наименование | Кол. | Масса, ед., кг. | Масса блока, кг. |
| Блок БФ 14с | 1 | Болт 5. М28х1275 | 4 | 20,86 | 164,7 |
| 2 | -25х240 L=540 | 2 | 25.40 | ||
| 3 | L50х5 L=650 | 4 | 2.50 | ||
| 4 | L50х5 L=250 | 4 | 0,95 | ||
| 5 | -8х95 L=145 | 12 | 0,87 | ||
| 6 | -8х145 L=250 | 2 | 2,28 | ||
| Блок БФ 15с | 1 | Болт 5.М56х1505 | 4 | 35,35 | 232,1 |
| 2 | -25х240 L=540 | 2 | 25,43 | ||
| 3 | L70х5 L=845 | 4 | 4.50 | ||
| 4 | L70х5 L=145 | 4 | 1,31 | ||
| 5 | -8х55 L=245 | 12 | 0,82 | ||
| 6 | -8х80 L=220 | 2 | 2,23 | ||
| Блок БФ 16с | 1 | Болт 5.М64х1670 | 4 | 51.79 | 330,7 |
| 2 | -30х280 L=580 | 2 | 38.25 | ||
| 3 | L70х5 L=935 | 4 | 5.04 | ||
| 4 | L70х5 L=235 | 4 | 1,27 | ||
| 5 | -8х110 L=165 | 12 | 1,14 | ||
| 6 | -8х165 L=235 | 2 | 2,44 |
Характеристики блоков БФ 1св, БФ 2св
| Марка блока | Позиция | Наименование | Кол. | Масса, ед., кг. | Масса блока, кг. |
| Блок БФ 1св | 1 | Болт 5. М36х880 | 4 | 5,61 | 56,1 |
| 2 | -20х140 L=390 | 2 | 8.57 | ||
| 3 | L50х5 L=470 | 4 | 1.77 | ||
| 4 | L50х5 L=220 | 4 | 0,83 | ||
| 5 | -8х55 L=80 | 12 | 0,28 | ||
| 6 | -8х80 L=220 | 2 | 1,11 | ||
| Блок БФ 2сф | 1 | Болт 5.М36х880 | 4 | 5,61 | 57.0 |
| 2 | -20х140 L=390 | 2 | 8,57 | ||
| 3 | L50х5 L=520 | 4 | 2,00 | ||
| 4 | L50х5 L=220 | 4 | 0,83 | ||
| 5 | -8х55 L=80 | 12 | 0,28 | ||
| 6 | -8х80 L=220 | 2 | 1,11 |
Чертежи блоков фундаментных болтов БФ 12к и БФ 17с
Характеристики блоков БФ 12с, БФ 17с
| Марка блока | Позиция | Наименование | Кол. | Масса, ед., кг. | Масса блока, кг. |
| Блок БФ 12к | 1 | Болт 5. М36х800 | 4 | 7,55 | 83,2 |
| 2 | -20х200 L=500 | 2 | 15,7 | ||
| 3 | L50х5 L=365 | 4 | 1,40 | ||
| 4 | L50х5 L=265 | 4 | 1,00 | ||
| 5 | -8х80 L=120 | 12 | 0,60 | ||
| 6 | -8х120 L=265 | 2 | 1,99 | ||
| Блок БФ 17с | 1 | Болт 5.М36х80 | 4 | 7,55 | 92,6 |
| 2 | -20х200 L=600 | 2 | 18,8 | ||
| 3 | L50х5 L=365 | 4 | 1,10 | ||
| 4 | L50х5 L=365 | 4 | 1,40 | ||
| 5 | -8х80 L=120 | 12 | 0,60 | ||
| 6 | -8х120 L=365 | 2 | 2,75 |

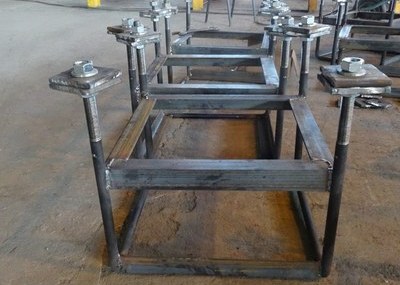

.jpg "Изготовление блоков фундаментных болтов")
