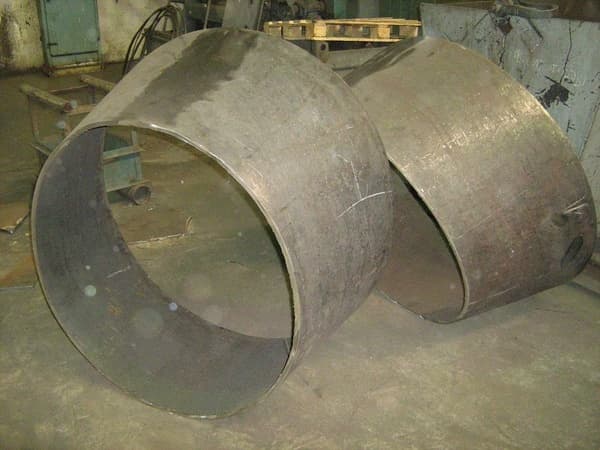

ОСТ 34 10.747-97 Переходы стальные листовые

Заказать

Что определяет ОСТ?

Рассматриваемый ОСТ 34-10-747-97 применим на трубные изделия, а также прокатные конструкции и детали, материалом которых становится сталь углеродистого и низколегированного типа. Указанные в документе технические стандарты актуальны для электростанций тепловой группы низкого давления, где используется указанная продукция металлопроката.

Данный норматив указывает, в том числе, и на основные параметры, применяемые при изготовлении стальных, листовых переходов. В соответствующем разделе указывается актуальная информация относительно допустимого ассортимента стали, а также их габаритных параметров.

Типы используемой стали и требования предъявляемые к ней

Так, например, в таблице No9 ОСТ34-10-747-97 указывается информация относительно круглой, горячекатаной стали, которая используется для производства переходов. Основной маркой здесь является 09 Г 2 С. Циркуляр допускает использование металлопроката диаметр которого находится в границах от 20 до 100 мм. В некоторых случаях допускается применять и сталь марки - СТ 20, что не противоречит ГОСТУ 1050. При этом уточняется, что не должно быть противоречий с пунктом 10 этого же документа, где указываются параметры эксплуатации изделий при низкой температуре воздуха. Так в пункте 10 ОСТ 34-10-747-97 прямо указывается, что сталь 20, из которой выполняется переход стальной листовой может допускать сопротивление температуре -30 градусов по шкале Цельсия. При этом должно быть документальное подтверждение проведённым в заводских условиях испытаниям на так называемый - "ударный изгиб". В данном случае должны быть соблюдены технические требования 3/2/6 РД03/94.

Важное дополнение

В независимости от того, какой тип проката будет взят для производства стальных переходов, в обязательном порядке, проводиться этап термической обработки. Соблюдение этого правила гарантирует хорошую свариваемость контактных поверхностей и последующее отсутствие дефектов готовой конструкции.

Изготавливаемые на заводе металлоконструкций "Северозапад" стальные переходы полностью соответствуют ОСТ 34-10747-97.

С ценой на переходы можно ознакомиться на сайте компании. Завод так же производит под заказ переходы нержавеющие, цена и качество приятно удивят Заказчика.

Основные характеристики переходов стальных листовых

Наименование	Обозначение	Ру, МПа (кгс/см²)	Dy, мм	dy, мм	Dн, мм	dн, мм	S мм	Масса, кг
Наименование	Обозначение	Ру, МПа (кгс/см²)	Dy, мм	dy, мм	Dн, мм	dн, мм	S мм	Масса, кг
Переход ОСТ 34.10.753-97	1	2,5 (25)	500	250	516	255	10	62,5
Переход ОСТ 34.10.753-97	2		500	300		307		53,3
Переход ОСТ 34.10.753-97	3		500	350		357		42,8
Переход ОСТ 34.10.753-97	4		500	400		406		31,4
Переход ОСТ 34.10.753-97	5		600	500	608	307	12	102,6
Переход ОСТ 34.10.753-97	6		600	350		357		90,1
Переход ОСТ 34.10.753-97	7		600	400		406		76
Переход ОСТ 34.10.753-97	8		600	500		512		39,8
Переход ОСТ 34.10.753-97	9		700	350	704	357	10	113,2
Переход ОСТ 34.10.753-97	10		700	400		406		101,7
Переход ОСТ 34.10.753-97	11		700	500		512		71,7
Переход ОСТ 34.10.753-97	12		700	600		604	12	47,3
Переход ОСТ 34.10.753-97	13		800	400	802	406		176,9
Переход ОСТ 34.10.753-97	14		800	500		512		140,7
Переход ОСТ 34.10.753-97	15		800	600		604		102,7
Переход ОСТ 34.10.753-97	16		800	700		700		56,5
Переход ОСТ 34.10.753-97	17		1000	500	996	512	14	314,1
Переход ОСТ 34.10.753-97	18		1000	600		604		269,7
Переход ОСТ 34.10.753-97	19		1000	700		700		215,6
Переход ОСТ 34.10.753-97	20		1000	800		794		155,2
Переход ОСТ 34.10.753-97	21		1200	600	1196	604	16	522,4
Переход ОСТ 34.10.753-97	22		1200	700		700		460,6
Переход ОСТ 34.10.753-97	23		1200	800		794		391,5
Переход ОСТ 34.10.753-97	24		1200	1000		988		221,8
Переход ОСТ 34.10.753-97	25	1,6 (16)	600	300	616	311	10	87,4
Переход ОСТ 34.10.753-97	26		600	400		410		65,2
Переход ОСТ 34.10.753-97	27		600	500		512		36,2
Переход ОСТ 34.10.753-97	28		700	400	704	410		100,7
Переход ОСТ 34.10.753-97	29		700	500		512		71,7
Переход ОСТ 34.10.753-97	30		700	600		612		37
Переход ОСТ 34.10.753-97	31		800	400	806	410		147,6
Переход ОСТ 34.10.753-97	32		800	500		512		118,7
Переход ОСТ 34.10.753-97	33		800	600		612		84
Переход ОСТ 34.10.753-97	34		800	700		700		48,6
Переход ОСТ 34.10.753-97	35		1000	500	1004	512		228,1
Переход ОСТ 34.10.753-97	36		1000	600		612		193,4
Переход ОСТ 34.10.753-97	37		1000	700		700		158
Переход ОСТ 34.10.753-97	38		1000	800		798		113,3
Переход ОСТ 34.10.753-97	39		1200	600	1202	612	12	392,4
Переход ОСТ 34.10.753-97	40		1200	700		700		350
Переход ОСТ 34.10.753-97	41		1200	800		798		295,9
Переход ОСТ 34.10.753-97	42		1200	1000		996		165,7
Переход ОСТ 34.10.753-97	43		1400	700	1396	700	14	624
Переход ОСТ 34.10.753-97	44		1400	800		798		560,7
Переход ОСТ 34.10.753-97	45		1400	1000		996		408,5
Переход ОСТ 34.10.753-97	46		1400	1200		1194		223,2
Переход ОСТ 34.10.753-97	47		1600	800	1596	798		815,5
Переход ОСТ 34.10.753-97	48		1600	1000		1596		663,2
Переход ОСТ 34.10.753-97	49		1600	1200		1194		477,9
Переход ОСТ 34.10.753-97	50		1600	1400		1388		264,1
Переход ОСТ 34.10.753-97	51	2,5 (25)	500	250	516	255	10	62,9
Переход ОСТ 34.10.753-97	52		500	300		307		53,6
Переход ОСТ 34.10.753-97	53		500	350		357		43,2
Переход ОСТ 34.10.753-97	54		500	400		406		31,4
Переход ОСТ 34.10.753-97	55		600	300	608	307	12	103,2
Переход ОСТ 34.10.753-97	56		600	350		357		90,7
Переход ОСТ 34.10.753-97	57		600	400		406		76,5
Переход ОСТ 34.10.753-97	58		600	500		512		40,1
Переход ОСТ 34.10.753-97	59		700	350	704	357	10	116,1
Переход ОСТ 34.10.753-97	60		700	400		406		102,4
Переход ОСТ 34.10.753-97	61		700	500		512		72,2
Переход ОСТ 34.10.753-97	62		700	600		604	12	48,7
Переход ОСТ 34.10.753-97	63		800	400	802	406		178,4
Переход ОСТ 34.10.753-97	64		800	500		512		142,1
Переход ОСТ 34.10.753-97	65		800	600		604		103,5
Переход ОСТ 34.10.753-97	66		800	700		700		57,2
Переход ОСТ 34.10.753-97	67		1000	500	996	512	14	316,8
Переход ОСТ 34.10.753-97	68		1000	600		604		272,3
Переход ОСТ 34.10.753-97	69		1000	700		700		217,5
Переход ОСТ 34.10.753-97	70		1000	800		794		156,6
Переход ОСТ 34.10.753-97	71		1200	600	1196	604	16	527,5
Переход ОСТ 34.10.753-97	72		1200	700		700		460,8
Переход ОСТ 34.10.753-97	73		1200	800		794		395,9
Переход ОСТ 34.10.753-97	74		1200	1000		988		225,1
Переход ОСТ 34.10.753-97	75	1,6 (16)	600	300	616	311	10	88,1
Переход ОСТ 34.10.753-97	76		600	400		410		72,6
Переход ОСТ 34.10.753-97	77		600	500		512		36,4
Переход ОСТ 34.10.753-97	78		700	400	704	410		101,5
Переход ОСТ 34.10.753-97	79		700	500		512		72,2
Переход ОСТ 34.10.753-97	80		700	600		612		37,3
Переход ОСТ 34.10.753-97	81		800	400	806	410		148,9
Переход ОСТ 34.10.753-97	82		800	500		512		119,5
Переход ОСТ 34.10.753-97	83		800	600		612		84,8
Переход ОСТ 34.10.753-97	84		800	700		700		49,3
Переход ОСТ 34.10.753-97	85		1000	500	1004	512	10	229,6
Переход ОСТ 34.10.753-97	86		1000	600		612		194,9
Переход ОСТ 34.10.753-97	87		1000	700		700		159,5
Переход ОСТ 34.10.753-97	88		1000	800		798		114,5

Содержание ОСТ 34 10.747-97

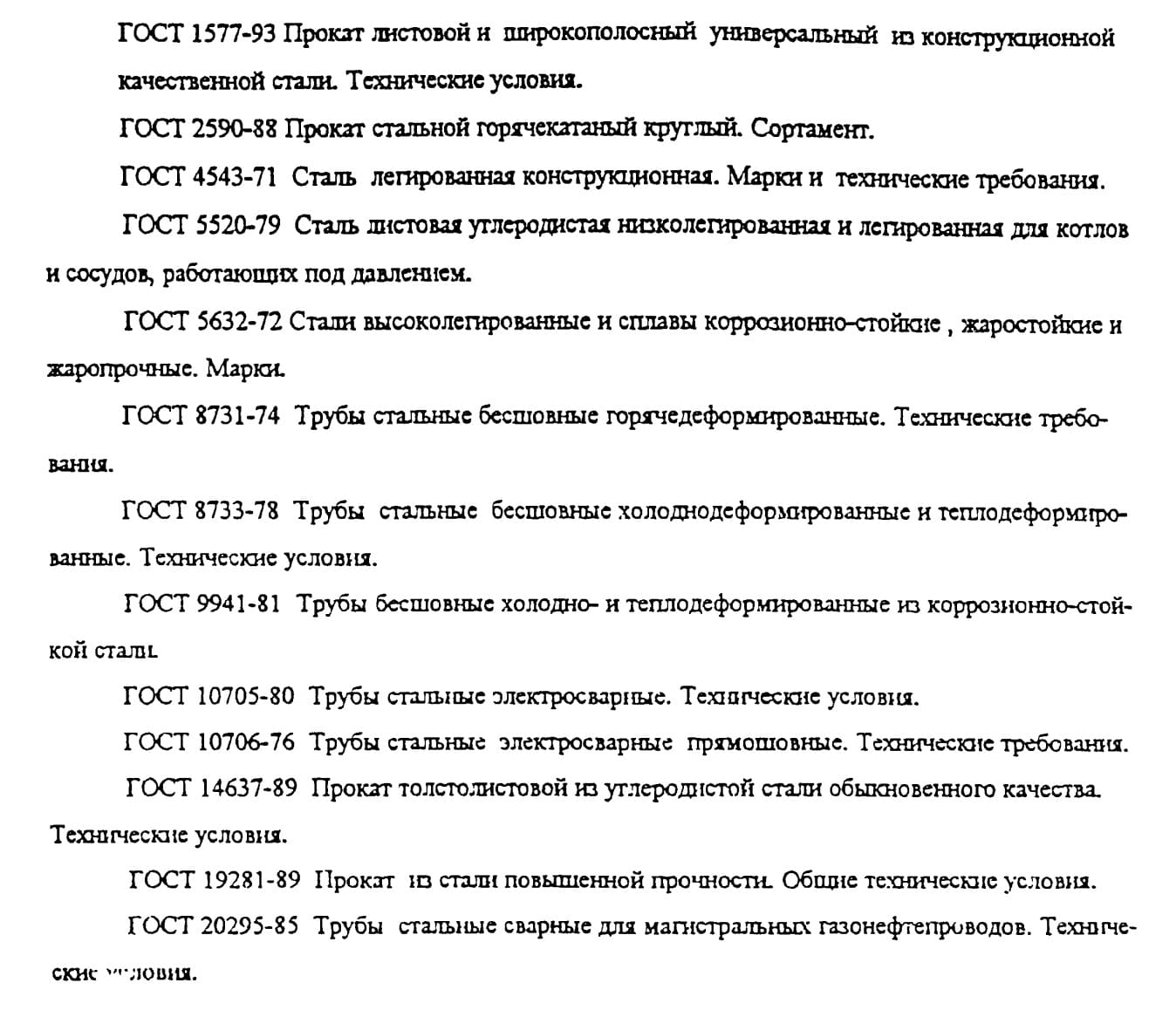

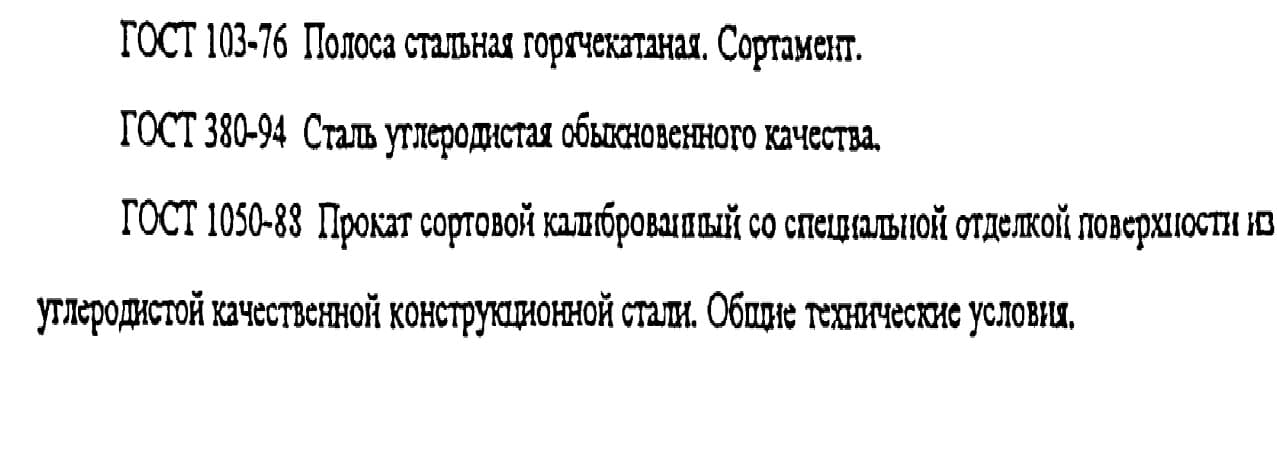

В настоящем стандарте использованы ссылки на следующие стандарты

Сталь горячекатаная круглая для изготовления переходов

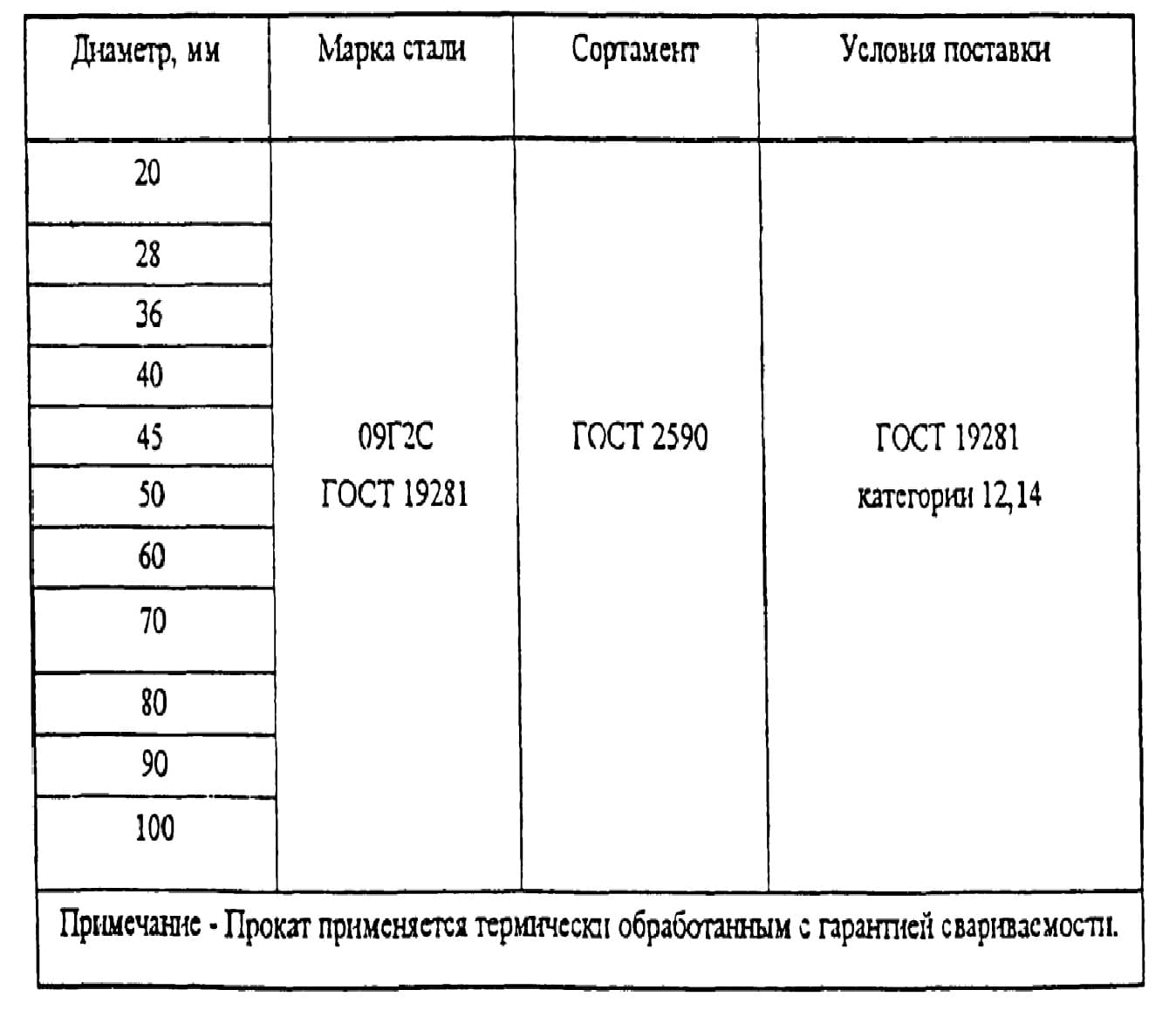

Таблица 9

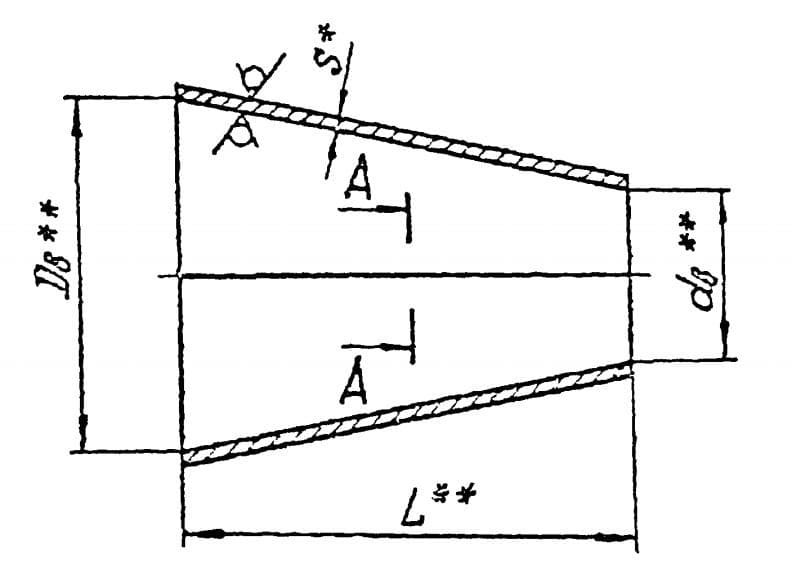

Чертеж перехода из углеродистой и низколегированной стали
