Закладные детали по серии 1.400.2-25-93

Наша компания производит закладные детали по серии 1.400.2-25-93 в полном соответствии с требованиями нормативных документов и с соблюдением технологических процессов, при этом мы также учитываем все пожелания наших заказчиков. Серия 1-400-2-25-93 содержит чертежи сборных конструкций из железобетона для строительства одноэтажных зданий промышленных предприятий, а также унифицированных изделий.

В нулевом выпуске данной серии приводятся указания по применению закладных изделий данного типа.

Все закладные детали по серии 1.400.2-25-93 сборных конструкций можно разделить на такие основные группы:

• Изделия из листового профиля и с анкерами из стержней;
• Изделия, имеющие выступы за габариты конструкции в виде болтов и анкеров;
• Изделия, имеющие анкера из стержней и уголковый профиль;
• Изделия, имеющие анкера из стержней, но закрытого типа;
• Изделия, имеющие анкера из полос закрытого типа.

Закладные изделия серии 1-400-2-25-93 спроектированы для широкого использования в таких типовых конструкциях из железобетона, как:

• Фундаменты;
• Основные и фахверковые колонны;
• Стропильные балки;
• Фермы;
• Плиты перекрытий;
• Подстропильные фермы.

В данной серии также содержатся указания по замене закладных изделий, предусмотренных сериями типовых железобетонных конструкций одноэтажных зданий, на унифицированные, а также имеются указания по подбору необходимых марок унифицированных закладных изделий в колоннах для крепления опорных консолей под навесные стены.

Наша компания дорожит своей репутацией, поэтому все сотрудники стараются совершенствоваться и соответствовать даже самым строгим требованиям наших клиентов!

Серия 1.400.2-25.93 Унифицированные закладные изделия сборных железобетонных конструкций одноэтажных зданий промышленных предприятий

Выпуск 0

Представленная серия состоит из двух выпусков:

• Выпуск 0: Указания к применению
• Выпуск 1: Изделия. Рабочие чертежи.

Серия 1.400.2-25.93 «Закладные унифицированные изделия борных железобетонных конструкций одноэтажных зданий промышленных предприятий» разработана вместо выпуска 1 серии 1.400-6/76 для унификации однотипных закладных изделий, которые используются в сериях типовых железобетонных конструкций одноэтажных зданий промышленных предприятий.

Представленный выпуск включает:

• Пояснительную записку;
• Номенклатуру унифицированных закладных изделий;
• Указания по замене закладных изделий типовых конструкций на унифицированные закладные изделия;
• Указания по подбору марок закладных изделий в колоннах для крепления опорных консолей под навесные стены.

Материалы серии предназначены для использования:

1. При проектировании зданий путем использования чертежей унифицированных закладных изделий и путем замены закладных изделий, которые разработаны в сериях типовых конструкций, на унифицированные;
2. При разработке серий типовых конструкций из железобетона;
3. При изготовлении конструкций из железобетона путем замены на унифицированные закладные изделия закладных изделий, которые были разработаны в сериях типовых железобетонных конструкций.

Унифицированные закладные изделия разработаны применительно к таким типовым конструкциям из железобетона одноэтажных зданий промышленных предприятий:

• Фундаменты (серии 1.412.1-6; 1.412.1-4);
• Колонны основные (серии 1.423.1-3/88, 1.423.1-5/88; 1.424.1-5; 1.414.1-6/89; 1.424.1-9; 1.424.1-10; 1.414.1-12),
• Колонны фахверковые (серии 1.427.1-3; 1.427.1-6; 1.427.1-7; 1.427.1-8),
• Фермы стропильные (серии 1.463.1-16; 1.463.1-3/87);
• Балки стропильные (серии 1.462.1-10/89; 1.462.1-1/88; 1.462.1-3/89, 1.462.1-16/88),
• Фермы подстропильные (серии ПК-01-110/81; 1.463.1-4/87),
• Плиты покрытий (серии 1.465.1-15; 1.465.1-16; 1.465.1-17; 1.465.1-19; 1.465.1-20).

Наименования перечисленных серий приводятся в документе 1.400.2-25.93.0-1СМ.

Рассмотрены следующие виды закладных изделий

1. В фундаментах для крепления колонн из железобетона при безвыверочном монтаже и для крепления столбиков под фундаментные балки;
2. В колоннах для крепления железобетонных и стальных стропильных и подстропильных конструкций, опорных консолей под навесные стены, стеновых панелей, стальных стоек торцевого фахверка, железобетонных и стальных подкрановых балок, стальных вертикальных связей, к конструкциям покрытия и к подкрановым балкам (для колонн фахверка);
3. В стропильных конструкциях для крепления к колоннам, плит покрытий, стеновых панелей, подвесных кранов, фонарей, стальных связей;
4. В подстропильных конструкциях для крепления к колоннам, плит покрытий, стропильных конструкций;
5. В плитах покрытий для крепления вентиляционного оборудования, фонарей, колонн продольного фахверка.

Закладные изделия распределены по группам, однотипным по конструктивному решению:

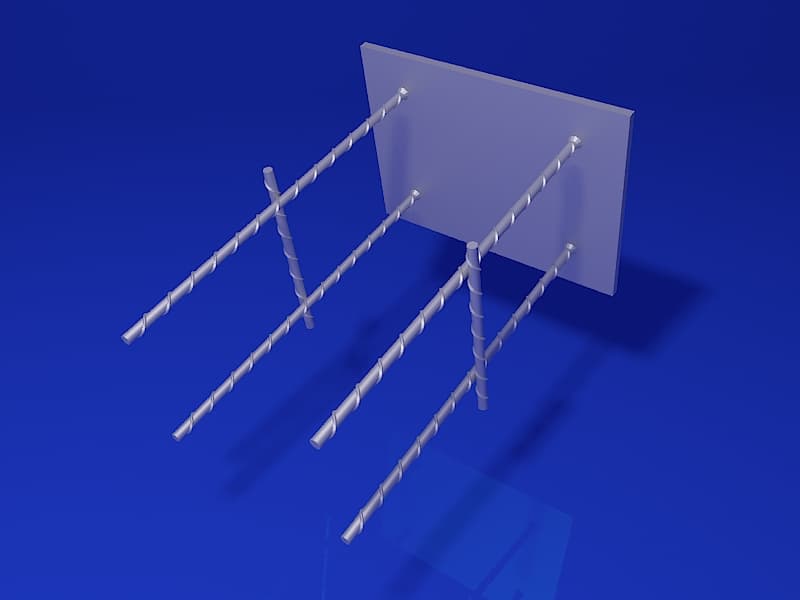

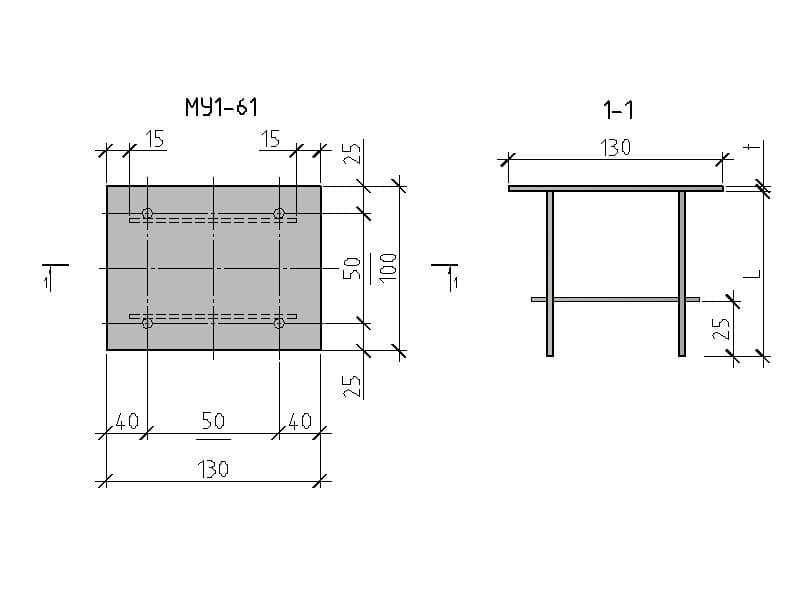

• В группу 1 вошли закладные изделия с листовым профилем и анкерами из стержней.

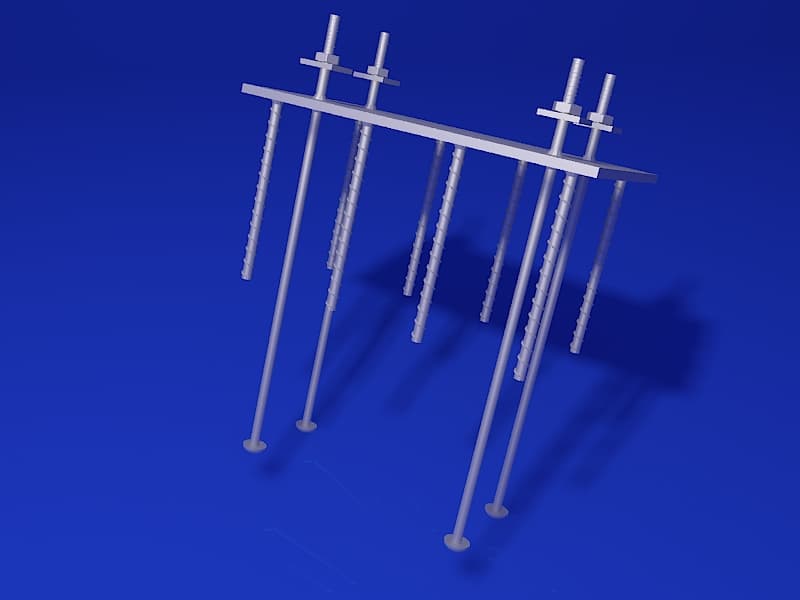

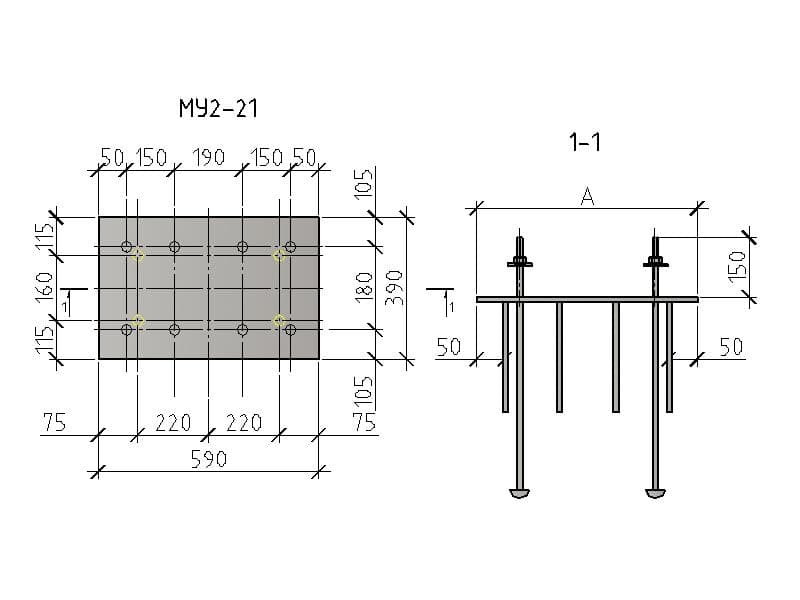

• В группу 2 – изделия с анкерными болтами, выступающими за габариты конструкций.
• В группу 3 – изделия с уголковым профилем и анкерами из стержней.

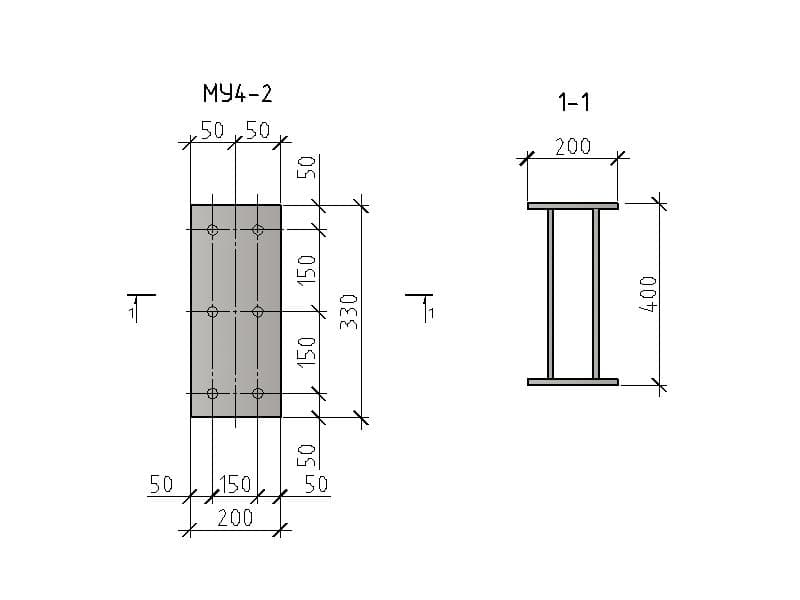

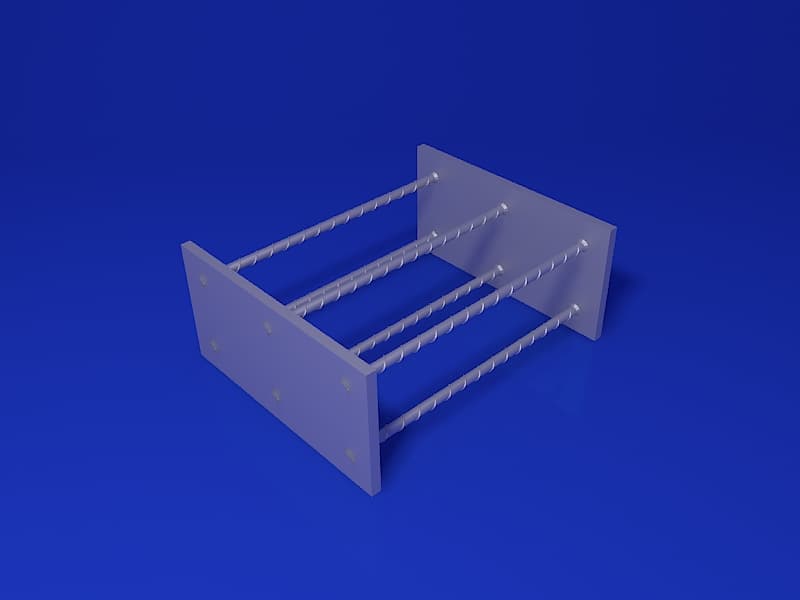

• В группу 4 – изделия закрытого типа с анкерами из стержней.
• В группу 5 – изделия закрытого типа с анкерами из полос.

Внутри группы закладные изделия отличаются конфигурацией и размерами профиля, размерами и расположением анкеров.

Номенклатура унифицированных закладных изделий приводится в документе 1.400.2-25.93.0-НИ. Закладные изделия, которые являются специфическими для какой-либо типовой конструкции, в номенклатуру унифицированных закладных изделий не включаются.

Проектирование унифицированных закладных изделий производится согласно СНиП 2.03.01-84 «бетонные и железобетонные конструкции» и СНиП 2-23-81 «Стальные конструкции».

Листовая сталь для закладных изделий принята по:

• ГОСТ 19903-74 марок С235 и С245 по ГОСТ 27772-88;
• ГОСТ 535-88 марок Ст3кп2-1 и Ст3пс5, прокат фасонный (уголок) – по ГОСТ 8509-86 марки С235 по ГОСТ 27772-88;
• по ГОСТ 535-88 марки Ст3кп2-1, анкера – по ГОСТ 5781-82 класса А-Ш, анкерные болты – по ГОСТ 5781-82 класса А-1.

При эксплуатации конструкций в неотапливаемых зданиях при расчетной зимней температуре наружного воздуха ниже -30 градусов до -40 градусов для унифицированных закладных изделий должен быть применен прокат марки С245 или Ст3пс5. В качестве анкерных болтов не допускается применение класса А-1 марки Ст3кп, а при температуре ниже -40 градусов выбор марок стали следует выполнять при проектировании здания согласно СНиП 2-23-81. Расчетная зимняя температура наружного воздуха принимается как средняя температура воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82.

Для анкеров допускается взамен стали класса А-Ш при неагрессивной и слабоагрессивной степени воздействия газообразной среды применять сталь класса Ат-ШС по ГОСТ 10884-81 без изменения диаметров.

Указания по замене закладных изделий, которые предусмотрены сериями типовых железобетонных конструкций одноэтажных зданий, на унифицированные закладные изделия приводятся в документе 1.400.2-25.93.0-1 СМ.

Эти указания разработаны применительно к габаритным и конструктивным схемам зданий и условиям применения, которые предусматриваются сериями основных колонн, для зданий с расчетной сейсмичностью не более 6 баллов. При применении унифицированных закладных изделий для других проектных ситуаций закладные изделия должны проверяться расчетом.

Если в сериях типовых конструкций приводятся указания о том, что совместно с закладными изделиями должно предусматриваться дополнительное армирование, то при замене их на унифицированные детали должно предусматриваться также дополнительное их армирование (например, при установке закладных изделий для крепления консолей под навесные стены в ветвях двухветвевых колонн).

Указания по подбору марок унифицированных закладных деталей в колоннах для крепления опорных консолей под навесные стены приводятся в документе 1.400.2-25.93.0-2СМ. Эти указания разработаны применительно к серии 1.432.1-31.93 «Стены навесные из сборных железобетонных панелей для каркасных производственных зданий» Выпуск 1. Консоли опорные, материалы для проектирования и рабочие чертежи для зданий с расчетной сейсмичностью не более 6 баллов.

В проекте здания должны быть разработаны указания по защите закладных изделий от коррозии в соответствии со СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» и в зависимости от степени агрессивности среды.

Закладные изделия в колоннах для крепления опорных консолей под навесные стены должны быть металлизированные независимо от степени агрессивности среды (металлизируются пластины, упоры и на длине 50 мм анкера, приваренные втавр).

Серия 1.400.2-25.93. Изделия закладные унифицированные опорных железобетонных конструкций промышленных одноэтажных зданий

Выпуск 1

Изделия и рабочие чертежи

Этот выпуск содержит чертежи изделий для сборных конструкций из железобетона промышленных одноэтажных зданий. Указания по применения приводятся в Выпуске 0 данной серии.

Все закладные изделия должны соответствовать требованиям, изложенным в ГОСТ 10922-90 «Арматурные и закладные изделия, сварные соединения закладных изделий железобетонных конструкций. Общие технические условия».

Конструкция сварных соединений должна соответствовать качественным требованиям ГОСТ 14098-91 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры».

В закладных изделиях нахлесточное соединение анкеров с пластиной или полкой уголка нужно выполнять дуговой ручной сваркой соединение типа Ш-Рш по ГОСТ 14098-91. Возможно использование контактной рельефной сварки (соединение типа Н2-Кр).

Тавровое соединение анкерных стержней с пластиной или полкой выполняется с помощью дуговой механизированной сварки (соединение типа Т1-Мф по ГОСТ 14098-91). Допустимо это же соединение выполнять и другими видами сварки, которые соответствуют ГОСТу. При применении метода дуговой сварки в раззенкованное отверстие (соединение типа Т12-Рз) толщина пластины должна быть не менее 0,75 от диаметра анкерного стержня.

Анкерные болты с высаженными горячим способом головками соединяются с пластинами благодаря ручной дуговой сварке в раззенкованное отверстие. Анкерные болты без высаженных головой соединяются с пластиной дуговой ручной сваркой в отверстие без раззенковки.

Изготовление закладных изделий с анкерами из полос нужно вводить с соблюдением СНиП Ш-18-75 «Металлические конструкции. Правила производства и приемки работ».
