Завод "Северозапад" принимает заказы на изготовление гасителей вибраций (демпферов) тип ГПГ, ГПГ-А, ГВ, ГВН.
Гасители вибрации необходимы для сохранения целостности проводов ВЛ и ЛЭП от повреждения при высокочастотных колебаниях.
Конструкция гасителя вибрации
- корпус с плашкой;
- демпферный трос и грузы;
- крепежный болт, гайка и пружинные шайбы.
Изделия ГПГ производятся согласно требованиям ТУ 34 49-001-40064547-98.
ГПГ с глухим креплением на проводе устанавливают на переходах линий электропередач с целью сохранения их от усталостных напряжений, которые могут возникнуть из-за вибрации.

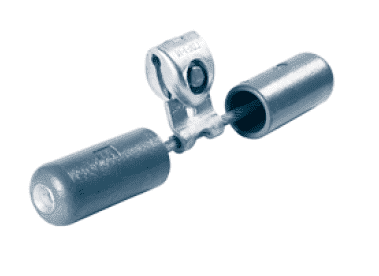

Гаситель вибрации ГПГ

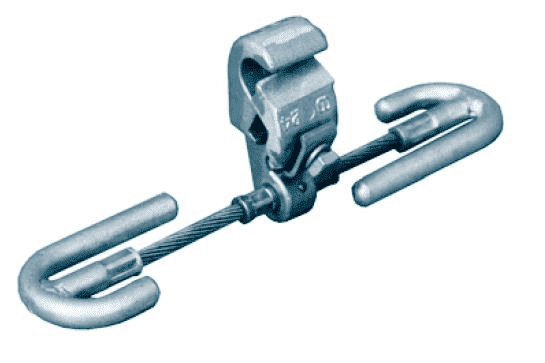

Гаситель вибрации ГВ

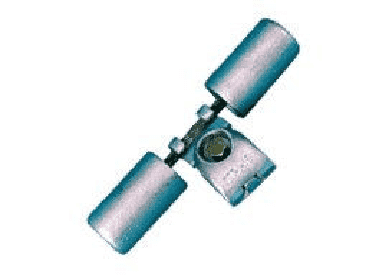

Гаситель вибрации ГВН
Характеристики гасителей вибрации ГПГ
Обозначение |
Диаметр провода, |
Размеры, мм |
Масса, |
|||
| мм | d | 2R | L | H | кг | |
| ГПГ-0,8-9,1-300/10 | 9,0 - 11,0 | 9,1 | 10 | 300 | 82,5 | 2,32 |
| ГПГ-0,8-9,1-300/13 | 11,1 - 14,0 | 13 | 83,5 | 2,34 | ||
| ГПГ-0,8-9,1-350/13 | 11,1 - 14,0 | 350 | 2,37 | |||
| ГПГ-0,8-9,1-350/16 | 14,1 - 17,0 | 16 | 86,5 | 2,39 | ||
| ГПГ-0,8-9,1-400/13 | 11,1 - 14,0 | 13 | 400 | 83,5 | 2,39 | |
| ГПГ-1,6-11-350/10 | 9,0 - 11,0 | 11 | 10 | 350 | 80 | 4,23 |
| ГПГ-1,6-11-350/13 | 11,1 - 14,0 | 13 | 81 | 4,26 | ||
| ГПГ-1,6-11-400/13 | 400 | 4,28 | ||||
| ГПГ-1,6-11-400/16 | 14,1 - 17,0 | 16 | 84 | 4,3 | ||
| ГПГ-1,6-11-400/20 | 17,1 - 20,0 | 20 | 87 | 4,32 | ||
| ГПГ-1,6-11-450/13 | 11,1 - 14,0 | 13 | 450 | 81 | 4,31 | |
| ГПГ-1,6-11-450/16 | 14,1 - 17,0 | 16 | 84 | 4,33 | ||
| ГПГ-1,6-11-450/23 | 20,1 - 26,0 | 23 | 88 | 4,51 | ||
| ГПГ-1,6-11-450/31 | 26,1 - 32,0 | 31 | 92 | 4,57 | ||
| ГПГ-1,6-11-450/35 | 32,1 - 35,0 | 35 | 93 | |||
| ГПГ-1,6-11-500/13 | 11,1 - 14,0 | 13 | 500 | 81 | 4,34 | |
| ГПГ-1,6-11-500/20 | 17,1 - 20,0 | 20 | 87 | 4,38 | ||
| ГПГ-1,6-11-550/16 | 14,1 - 17,0 | 16 | 550 | 84 | 4,39 | |
| ГПГ-1,6-11-550/20 | 17,1 - 20,0 | 20 | 87 | 4,41 | ||
| ГПГ-1,6-13-350/13 | 11,1 - 14,0 | 13 | 13 | 350 | 89,5 | 4,39 |
| ГПГ-1,6-13-400/16 | 14,1 - 17,0 | 16 | 400 | 92,5 | 4,45 | |
| ГПГ-1,6-13-400/20 | 17,1 - 20,0 | 20 | 95,5 | 4,47 | ||
| ГПГ-1,6-13-450/20 | 450 | 4,51 | ||||
| ГПГ-1,6-13-450/23 | 20,1 - 26,0 | 23 | 96,5 | 4,57 | ||

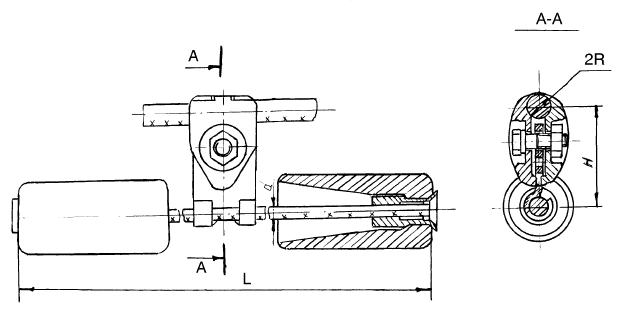

Чертеж гасителя вибрации ГПГ с глухим креплением
.png "Гаситель вибрации гпг-1.6-11-350/13 чертеж")

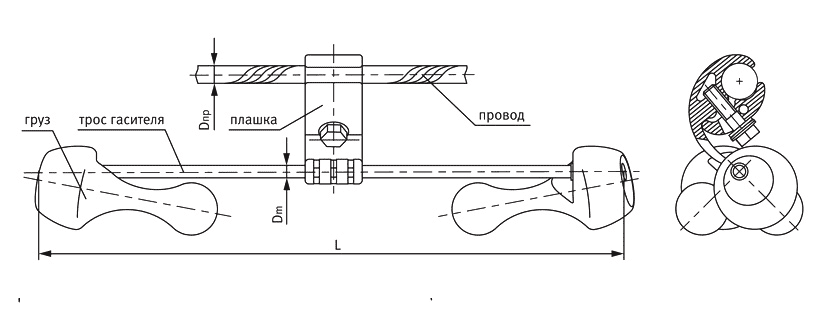

Чертеж гасителя вибрации ГВ
Характеристики гасителя вибрации ГВН
Марка гасителя |
Номинальное сечение проводов по ГОСТ 839-80, мм2 |
Расчётная площадь сечения всех проволок каната, мм2 |
Размеры, мм |
Масса, кг |
||||||
| М | АК, АКП, АЖ, АН, АЖКП, АНКП | АС, АСКС, АСКП, АСК | по ГОСТ 3062-80 | по ГОСТ 3063-80 | d | 2R | L | H | ||
| ГВН-2-9 | - | - | - | 38,01; 50,45; 57,33 | 48,64 | 9,1 | 10 | 300 | 82,5 | 2,32 |
| ГВН-2-13 | 70 | 70,95 | 70/11, 95/16 | - | - | 11 | 13 | 350 | 83,5 | 2,37 |
| ГВН-3-12 | 95 | - | - | 80,61 | 72,95 | 11 | 13 | 400 | 81 | 4,38 |
| ГВН-3-13 | - | - | - | - | 101,72 | 11 | 13 | 450 | 81 | 4,31 |
| ГВН-3-17 | 120, 150 | 120, 150, 185 | 70/72, 120/19, 120/27, 150/19, 150/24, 150/34 | - | - | 11 | 16 | 84 | 4,33 | |
| ГВН-4-14 | - | - | - | - | 117,9 | 11 | 13 | 440 | 81 | 5,91 |
| ГВН-4-22 | 185, 240 | 240, 300 | 185/24, 185/29, 185/43, 205/27, 240/32, 240/39, 240/56 | - | - | 11 | 20 | 490 | 87 | 5,98 |
| ГВН-5-25 | 300, 350, 400 | 350, 400 | 300/39, 300/48, 300/66, 300/67, 330/30, 330/43 | - | - | 13 | 23 | 550 | 96,5 | 7,96 |
| ГВН-5-30 | - | 450, 500, 550 | 400/22, 400/51, 400/64, 400/93, 450/56, 400/18, 500/26, 500/27, 500/64 | - | - | 13 | 31 | 100,5 | 8,02 | |
| ГВН-5-34 | - | 600, 650, 700 | 550/71, 600/72, 650/79 | - | - | 13 | 35 | 600 | 101,5 | 8,07 |
| ГВН-5-38 | - | 750 | 700/86, 750/93 | - | - | 13 | 38 | 650 | 103,5 | 8,12 |

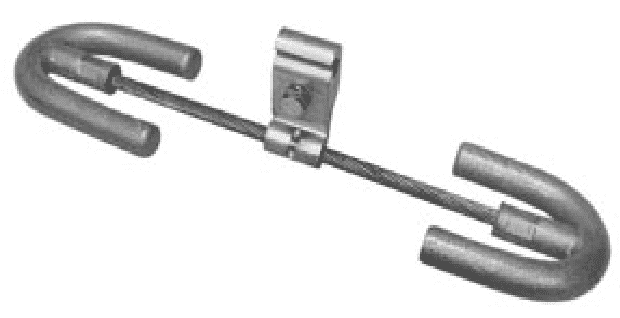

Гаситель вибрации ГПГ-А
ГПГ-А представляет из себя усовершенствованный гаситель вибрации, который разработан взамен устаревших гасителей ГПГ. Данное изделие монтируют на проводах больших переходов ВЛ с целью предупреждения повреждения их от усталостных напряжений, вызываемых вибрацией.
ГПГ-А должны изготавливаются согласно требованиям ГОСТ Р 51177-98, ТУ 3449-001-52819896-2010.
Преимущества и конструктивные особенности ГПГ-А
- усовершенствована конфигурация грузов;
- изготавливается из стали;
- при заделке грузов вибраторов на тросе ГПГ-А нет втулок, это многократно повышает прочность заделки;
- узел крепления гасителя вибрации – монолитный, и это исключает возможность появления в нем люфтов;
- используется алюминиевая универсальная плашка узла крепления вместо 2-х плашек в ГПГ.

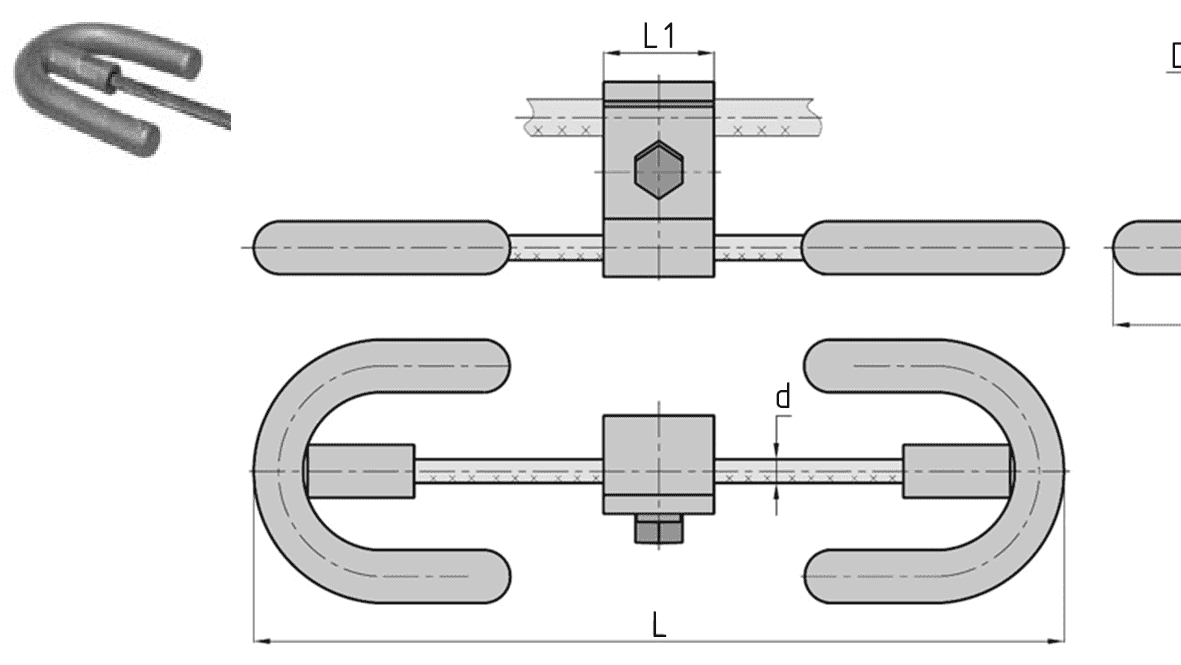

Чертеж гасителя вибрации ГПГ-А
Характеристики ГПГ-А
Порядковый номер символов в маркировке гасителей вибрации |
Параметры, обозначаемые символами |
Значения технических параметров |
|||||||||
|
|
|
||||||||||
ГПГ-А |
(технические характеристики) гасителей вибрации ГПГ-А |
||||||||||
| 1 | Масса грузов, кг | 0,8 | 1,6 | 2,4 | 3,2 | ||||||
| И, соответствующие им линейные размеры грузов, мм (размер «B» на рис.1) | 100 | 128 | 150 | 160 | |||||||
| Масса гасителя вибрации, кг | 2,07/2,15 | 3,95/4,11 | 5,58/5,92 | 7,48/7,60 | |||||||
| 2 | Диаметр троса демпфера, мм | 9,1 | 11 | ||||||||
| (размер «d» на рис.1) | |||||||||||
| 3 | Условная длина гасителя вибрации, мм | 300 | 350 | 400 | 450 | 500 | 550 | ||||
| (размер «L» на рис.1) | |||||||||||
| 4 | Буква «А» - обозначает новое исполнение гасителя вибрации | ||||||||||
| (для отличия от устаревших гасителей ГПГ) | |||||||||||
| 5 | Номер плашки крепления гасителя вибрации ГПГ-А | 10-13 | 16 - 20 | 23 - 31 | |||||||
| Соответствующий диаметр провода, мм (размер «D» на рис.1) | 9,0 – 14,0 | 14,5 – 20,0 | 20,1 – 32,0 | ||||||||
| Высота гасителя вибрации - расстояние между осями провода и троса демпфера, мм (размер «H» на рис.1) | 50 | 65,5 | 85 | ||||||||
| Ширина плашки, мм (размер «L1» на рис.1) | 45 | 45 | 50 | ||||||||
