image/svg+xml
Продукция
Металлоконструкции
Анкерные системы
Закладные детали
Сальники для труб
Технологические металлоконструкции
Металлоконструкции для энергетики
Нестандартные металлоконструкции
Детали трубопроводов
Емкостное оборудование
Компенсаторы и клапана
Металлообработка
Монтаж металлоконструкций
Главная
О компании
Противодействие коррупции
Представительства
СМИ о нас
Блог
Партнеры
Карьера
Производственные мощности
Сертификаты и лицензии
География поставок
Социальная ответственность
Охрана окружающей среды
Цены
Типовые металлоконструкции
Коменсаторы и клапана
Сальники
Анкерные системы
Закладные детали
Металлообработка
Детали трубопроводов
Металлоконструкции для энергетики
Опоры трубопроводов
Емкостное оборудование
Нестандартные металлоконструкции
Быстровозводимые здания
Доставка
Габариты и размеры паллетов
Габариты и размеры контейнеров
Габариты машин
Габариты вагонов РЖД
Калькулятор доставки грузов
Наши проекты
Видео
Фото
Референс-лист
Техотдел
Образцы чертежей
Калькуляторы
Паспорта на станки
Документы по сварке
Технологические карты
Книги по металлообработке
Журналы по охране труда
Документы
Контакты
8 (800) 302-70-82
8 (800) 302-70-82Звонок по России бесплатный
8 (812) 715-78-77
8 (812) 715-38-88
Заказать звонок
Задать вопрос
Войти
  • Корзина0
  • Отложенные0
Ваш город
Санкт-Петербург
Архангельск
Астрахань
Владивосток
Волгоград
Екатеринбург
Иркутск
Калининград
Красноярск
Махачкала
Москва
Мурманск
Новороссийск
Ростов-на-Дону
Санкт-Петербург
sale@zavodsz.ru
Ленинградская область, Тосненский район, поселок Федоровское, улица Малая д.15
  • Вконтакте
  • YouTube
  • Яндекс.Дзен
image/svg+xml
Ваш город
Санкт-Петербург
Архангельск
Астрахань
Владивосток
Волгоград
Екатеринбург
Иркутск
Калининград
Красноярск
Махачкала
Москва
Мурманск
Новороссийск
Ростов-на-Дону
Санкт-Петербург
Войти
8 (800) 302-70-82
8 (800) 302-70-82Звонок по России бесплатный
8 (812) 715-78-77
8 (812) 715-38-88
Отложенные 0
Корзина 0
Главная
  • О компании
  • Противодействие коррупции
  • Представительства
  • СМИ о нас
  • Блог
  • Партнеры
  • Карьера
  • Производственные мощности
  • Сертификаты и лицензии
  • География поставок
  • Социальная ответственность
  • Охрана окружающей среды
Продукция
  • Металлоконструкции
    • Строительные металлоконструкции
    • Мачты осветительные
    • Быстровозводимые здания
    • Прожекторные мачты и молниеотводы
    • Мачты сотовой связи
    • Дымовые трубы
    • Металлические фермы
    • Металлические арки
    • Металлические рамы для дорожного строительства
    • Опоры дорожных знаков
    • Эстакады для трубопроводов и кабелей
    • Фундаменты
    • Изделия из нержавейки любой сложности
    • Лестницы и площадки
    • Металлические ограждения и заборы
    • Трубошпунт
    • Подкрановые балки
    • Мостовые конструкции
    • Геодезические знаки
    • Забивные стальные сваи
    • Противопожарные двери
    • Ковши для элеваторов
    • Швартовые тумбы
    • Металлоконструкции для РЖД
    • Швартовно-причальное оборудование для портов
    • Судовое оборудование
    • Металлические понтоны
    • Цепи конвейерные
    • Металлоконструкции кранов
    • Навигационные знаки
    • Дорожные металлоконструкции
    • Изготовление металлических каркасов
    • Металлические дорожные ограждения
    • Металлические прогоны
    • Животноводческие комплексы
    • Винтовые сваи
    • Стропильные фермы
    • Модульные здания
    • Изготовление металлоконструкций по чертежам заказчика
    • Строительство коровников на основе металлоконструкций
  • Анкерные системы
    • Фундаментные болты
    • Анкерные блоки
    • Анкера грунтовые
    • Анкерные тяги
    • Т-болты
    • Нестандартные анкера
    • ГОСТ 5151-79 барабан втулки шпилька
    • Гайки больших размеров
    • Анкерные тяги по ТУ
    • Футеровочный болт (бронеболт)
    • Болт фундаментный DIN
    • Анкерные болты АБ для скального грунта серия 3.407-123 вып.3
    • Анкерные плиты
  • Закладные детали
    • Фундаментные блоки опор освещения
    • Рымы
    • Сваи по серии 3.407.9-158
    • Стакан под крышный вентилятор
    • Комплектующие для деревянных барабанов ГОСТ 5151-79
    • Закладные детали по серии 1.400.2-25-93
    • Закладные детали по серии 3.505.1-15
    • Закладные детали по серии 3.504-14
    • Закладные детали по чертежам
    • Закладные детали по серии 1.400.15
    • Закладные детали по серии 1.400.6-76
    • Закладные детали по серии 3.400-6/76
    • Изделия из арматуры
    • Зажимы для натяжения арматуры
    • Ванночки для сварки
    • Зажимы для арматуры Гост 23117-91
    • Арматурные сетки и каркасы
    • Анкера под георешетку
    • Отбойные устройства причальных сооружений
    • Крановый крепеж
    • Крепёж путей перекатки трансформаторов
    • Термостыки
    • Тупиковые упоры
    • Пучинные карточки
    • Патрубки ребристые
    • Закладные под вент фасад
    • Монтажные комплекты
    • Герметизирующие устройства и компенсация вводов
    • Деформационные швы
    • Закладные детали для ЖБИ
    • Стальные вставки Серия 3.901-1.85 выпуск 1
    • Стальные вставки для соединения ж/б труб
    • Закладные для скального грунта серия 3.407-123
    • Блок фундаментных болтов серия 1.411.1-6
    • Несъемная опалубка
    • Закладные плиты под оборудование
    • Плиты закладные
    • Закладные детали для фундамента
  • Сальники для труб
    • Сальник набивной по серии 5.900-2
    • Сальники набивные серии 3.901-5
    • Сальник нажимной по серии 5.900.3
    • Сальники набивные СН
    • Сальники Серия 5.905-26.08
    • Сальники серия 5.905-26-04
    • Сальники Серия 3.903 КЛ-13
    • Сальники ГОСТ 4860.2-83
    • Сальники Типовой проект ВС-02-10
    • Сальники для прохода трубопроводов
    • Сальник нажимной по серии 03.005-5
  • Технологические металлоконструкции
    • Газоходы
    • Циклоны ЦН-15
    • Циклоны
    • Пылеуловители (циклоны)
    • Конвейерные ролики, роликоопоры
    • Градирни
    • Дымоходы из нержавеющей стали
    • Дымоходы стальные
    • Валы
  • Металлоконструкции для энергетики
    • Металлические опоры ВЛ и ЛЭП
    • Порталы ОРУ
    • Мет конструкции для ЛЭП и ВЛ
    • Металлические стойки опор контактной сети
    • Ригели жестких поперечин
    • Опоры освещения трубчатые
    • Стальные опоры из гнутого профиля
    • Траверсы
    • Унифицированные конструкции свайных фундаментов для стальных опор ВЛ. Серия 3.407.9-146
    • Опоры освещения
    • Кронштейны опор освещения
    • Заземлители
    • Гасители вибрации ГВН и ГПГ
    • А-образная монтажная падающая стрела
    • Шарниры для установки стальных опор ВЛ
    • Элементы наружного освещения ТПР 320-062 альбом 1
    • Ростверк металлический
    • Кронштейн контактной сети
    • Установка конструкций для прокладки кабелей Серия 5.407-88
  • Нестандартные металлоконструкции
    • Контейнеры
    • Металлоконструкции из профильной трубы
    • Металлоконструкции и металлоизделия из нержавеющей стали
    • Светопрозрачные металлоконструкции
    • Рекламные металлоконструкции
    • Приспособление для испытания лестниц
    • Технологические тележки
    • Формы для ЖБИ
    • Металлоконструкции шахт лифта
    • Кнехты сварные
    • Аэродромные плиты металлические PSP
    • К-1Д. Сборное покрытие для ВПП аэродромов
    • Строительная тара
    • Изделия из нержавейки
    • Радиационно-защитное оборудование
    • Стальные люки приборов КИП
    • Ставни стальные герметические
    • Радиационно-защитные двери
    • Металлическая производственная тара
  • Детали трубопроводов
    • Заглушки трубопроводов
    • Заглушки поворотные
    • Нестандартные фланцы
    • Фланцы нержавеющие
    • Опоры и подвески трубопроводов
    • Блоки пружинные
    • Реперы
    • Ковера газовые
    • Отводы сварные секторные
    • Точеные детали
    • Опоры трубопроводов
    • Колонка управления задвижкой
    • Кожух защитный
    • Компенсаторы сальниковые
    • Штуцеры
    • Щитовые затворы
    • Фильтры СДЖ
    • Металлические уплотнения
    • Грязевики
    • Переходы
    • Тройники сварные
    • Проставки монтажные
    • Оголовки скважин Серия 7.901-7 выпуск 0
    • Оголовки скважин Серия 7.901-7 выпуск 1
    • Конструкции ввода коммуникаций в убежищах ГО Серия 03.005-5
    • ОСТ 34 10.747-97 Переходы стальные листовые
    • Указатель температурных перемещений паропроводов
    • Переходник-адаптер ОСТ-26-07-763-73
    • Гидроэлеватор серии ГЭ
  • Емкостное оборудование
    • Резервуары вертикальные стальные
    • Резервуары горизонтальные
    • Емкости по Гостам
    • Аварийные емкости
    • Силосы
    • Силосы для цемента
    • Подземные дренажные емкости
    • Резервуары металлические для воды
    • Аппараты с перемешивающими устройствами
    • Пожарные резервуары
    • Люки
    • Емкости для хранения пенообразователя
    • Бак аккумуляторный (накопительный)
    • Емкости для канализации
    • Металлические кессоны
    • Емкости из нержавеющей стали
    • Жидкостные сетчатые фильтры
    • Резервуары для хранения нефти и нефтепродуктов
    • Бадьи для бетона
    • Обечайки
    • Емкости для воды
    • Емкости с мешалкой
  • Компенсаторы и клапана
    • Компенсаторы круглые ПГВУ
    • Компенсаторы прямоугольные ПГВУ
    • Компенсатор дисковый
    • Компенсаторы тканевые
    • Клапан круглый ПГВУ
    • Клапан прямоугольный ПГВУ
    • Клапан дроссельный
    • Клапан взрывной ПГВУ
    • Всасывающие карманы типа Рихтера ПГВУ 022-81; ПГВУ 023-81
  • Металлообработка
    • Токарные работы по металлу
    • Токарные работы на ЧПУ
    • Фрезерные работы
    • Токарно-карусельные работы
    • Строгальные работы
    • Резка металла на ленточнопильном станке
    • Расточные работы
    • Рубка на гильотине
    • Газовая резка металла
    • Гибка металла
    • Вальцовка металла
    • Гибка арматуры
    • Шлифовка
    • Полировка
    • Горячее цинкование
    • Резка металла по размерам заказчика
    • Гибка алюминиевого листа
    • Нарезка резьбы
  • Монтаж металлоконструкций
Цены
  • Типовые металлоконструкции
    • Вышки пожарные лафетные
    • Вышки тура строительные
    • Лотки кабельные
    • Стропильные системы из металла
    • Металлические связи колонн и ферм
    • Лестницы канализационные
    • Тумбы швартовные
    • Сваи забивные ЗСЛ
    • Геодезические знаки
    • Контррельсовый узел
    • Навигационные знаки
    • Цепи тяговые пластинчатые
    • Стальные лестницы
    • Уголки стальные равнополочные
    • Труба квадратная
    • Швеллер стальной
    • Арматура
    • Металлические трубы ВГП
    • Трубы электросварные
    • Труба профильная стальная
    • Уголок гнутый неравнополочный
    • Циклоны
    • Стойки дорожных знаков
    • Ворота для трансформаторных подстанций
    • Путевые стяжки
    • Накладки стыков крановых рельсов
    • Детали к стальным подкрановым балкам
    • Металлические рамы
    • Деформационные швы
    • Опорные части
    • Дымовые трубы
    • Прожекторные мачты и молниеотводы
    • Лестницы, площадки, ограждения, стремянки
    • Цена производства ограждения площадок ОПБ и ОПТ по серии 1.450.3-7.94
    • Прайс-лист на ограждения лестниц ОЛХ и ОЛГ
    • Цены на площадки ПХФ, ПХВ, ПХР ПГФ, ПГВ, ПГР по серии 1.450.3-7.94
    • Цены на лестницы ЛХФ, ЛХВ, ЛХР и ЛГФ, ЛГВ, ЛГР с углом наклона 60 градусов
    • Цены на лестницы ЛХФ, ЛХВ, ЛХР и ЛГФ, ЛГВ, ЛГР с углом наклона 45
  • Коменсаторы и клапана
    • Цены на клапаны взрывные ПГВУ
    • Цены на компенсаторы круглые ПГВУ
    • Цены на компенсаторы прямоугольные ПГВУ
    • Цены на клапаны круглые ПГВУ
    • Цены на клапаны дроссельные
  • Сальники
    • Сальники серии 3.903 кл 13
  • Анкерные системы
    • Болты анкерные с кольцом
    • Болты анкерные съемные, прямые, с коническим концом
    • Крепеж железнодорожный
  • Закладные детали
    • Опалубку из пенополистирола
    • Патрубки ребристые
    • Сетку кладочную
    • Закладные детали по серии 3.400 - 6/76
    • Закладные элементы фундаментов опор освещения
    • Закладные изделия Серия 1.400-6/76
  • Металлообработка
    • Токарно-фрезерные работы на ЧПУ
    • Гибку профильных труб и проката
    • Горячее цинкование
    • Гибка арматуры
    • Цены на гибку металла
    • Резка металла
    • Токарные работы на заказ
    • Рубка листового металла
    • Фрезерные работы (обработка)
    • Фрезерные работы ЧПУ
  • Детали трубопроводов
    • Указатель температурных перемещений паропроводов
    • Переходы бесшовные
    • Отводы сварные секторные ОСТ
    • Фланцы воротниковые
    • Переходы
    • Тройники сварные
    • Заглушки фланцевые
    • Грязевики
    • Колонки управления задвижками
    • Фланцы
    • Прокладки металлические
    • Заглушки поворотные
    • Фильтры СДЖ
    • Ковера газовые
    • Детали трубопроводов для тепловых сетей Серия 4.903-10 Выпуск 4, 5, 6.
    • Подвески ГОСТ 16127-70
    • Компенсаторы сальниковые
    • Компенсаторы сальниковые
    • Заглушки приварные
    • Переходы нержавеющие
  • Металлоконструкции для энергетики
    • Ригели жестких поперечин контактной сети
    • Ячейковые порталы ОРУ
    • Шинные порталы ОРУ
    • Винтовые сваи
    • Опоры контактной сети
    • Сваи винтовые для опор ВЛ и ЛЭП
    • Опоры ЛЭП
    • Опоры освещения
    • Металлические конструкции ЛЭП
    • Кронштейны
  • Опоры трубопроводов
    • Опоры скользящие. Цена в Санкт-Петербурге.
    • Опоры ОСТ 24.125.111-01...125-01
    • Опоры и подвески трубопроводов ОСТ 34-10-621...745-93
    • Опоры трубопроводов ТЭС и АЭС ОСТ 108.275.25...69-80
    • Опоры и подвески трубопроводов ОСТ 34-10-610...620-93
    • Опоры ГОСТ 14911-82 (ОСТ 36-94-83)
    • Опоры и подвески Л8-138.000-Л8-190.000
    • Опоры и подвески Л8-191.000-Л8-200.000
    • Детали трубопроводов для тепловых сетей Серия 5.903-13 Вып. 6-95...8-95.
    • Опоры и подвески Л8-508.000 - Л8-524.000
    • Опорные конструкции трубопроводов тепловых сетей НТС 65-06
    • Опоры стальных трубопроводов ОСТ 36-146-88
    • Скользящие подкладные опоры серии 1-487-1997.00.00
    • Опоры трубопроводов стандарт СТО 79814898
    • Опоры ТПР
    • Разгрузочные опоры
    • Опоры ОСТ 36-17-85
  • Емкостное оборудование
    • Резервуары АЗС
    • Силосы цемента сборные
    • Баки из нержавеющей стали
    • Емкости для канализации
    • Резервуары вертикальные и горизонтальные стальные
    • Люки для резервуаров
    • Лестницы для резервуаров
  • Нестандартные металлоконструкции
    • Пожарные ящики для песка
    • Металлические поддоны, паллеты
    • Контейнерные площадки
    • Пандус для коляски
    • Рекламные металлоконструкции
    • Трубы дымохода печи
    • Бадью неповоротную БН
    • Бадьи для бетона
    • Бункеры челюстные
    • Тару для бетона
    • Мусорные контейнеры по низкой цене
    • Формы ЖБИ
    • Металлическая тара
    • Металлические контейнеры
  • Быстровозводимые здания
    • Модульные здания, блок-боксы
Доставка
  • Габариты и размеры паллетов
  • Габариты и размеры контейнеров
  • Габариты машин
  • Габариты вагонов РЖД
  • Калькулятор доставки грузов
Наши проекты
  • Видео
  • Фото
  • Референс-лист
Техотдел
  • Образцы чертежей
  • Калькуляторы
  • Паспорта на станки
  • Документы по сварке
  • Технологические карты
  • Книги по металлообработке
  • Журналы по охране труда
  • Документы
Контакты
+  ЕЩЕ
    image/svg+xml
    Отложенные 0 Корзина 0
    Телефоны
    8 (800) 302-70-82Звонок по России бесплатный
    8 (812) 715-78-77
    8 (812) 715-38-88
    • Главная
      • Назад
      • Главная
      • О компании
      • Противодействие коррупции
      • Представительства
      • СМИ о нас
      • Блог
      • Партнеры
      • Карьера
      • Производственные мощности
      • Сертификаты и лицензии
      • География поставок
      • Социальная ответственность
      • Охрана окружающей среды
    • Продукция
      • Назад
      • Продукция
      • Металлоконструкции
      • Анкерные системы
      • Закладные детали
      • Сальники для труб
      • Технологические металлоконструкции
      • Металлоконструкции для энергетики
      • Нестандартные металлоконструкции
      • Детали трубопроводов
      • Емкостное оборудование
      • Компенсаторы и клапана
      • Металлообработка
      • Монтаж металлоконструкций
    • Цены
      • Назад
      • Цены
      • Типовые металлоконструкции
      • Коменсаторы и клапана
      • Сальники
      • Анкерные системы
      • Закладные детали
      • Металлообработка
      • Детали трубопроводов
      • Металлоконструкции для энергетики
      • Опоры трубопроводов
      • Емкостное оборудование
      • Нестандартные металлоконструкции
      • Быстровозводимые здания
    • Доставка
      • Назад
      • Доставка
      • Габариты и размеры паллетов
      • Габариты и размеры контейнеров
      • Габариты машин
      • Габариты вагонов РЖД
      • Калькулятор доставки грузов
    • Наши проекты
      • Назад
      • Наши проекты
      • Видео
      • Фото
      • Референс-лист
    • Техотдел
      • Назад
      • Техотдел
      • Образцы чертежей
      • Калькуляторы
      • Паспорта на станки
      • Документы по сварке
      • Технологические карты
      • Книги по металлообработке
      • Журналы по охране труда
      • Документы
    • Контакты
    • Санкт-Петербург
      • Назад
      • Города
      • Архангельск
      • Астрахань
      • Владивосток
      • Волгоград
      • Екатеринбург
      • Иркутск
      • Калининград
      • Красноярск
      • Махачкала
      • Москва
      • Мурманск
      • Новороссийск
      • Ростов-на-Дону
      • Санкт-Петербург
    • Личный кабинет
    • Корзина0
    • Отложенные0
    • 8 (800) 302-70-82Звонок по России бесплатный
      • Назад
      • Телефоны
      • 8 (800) 302-70-82Звонок по России бесплатный
      • 8 (812) 715-78-77
      • 8 (812) 715-38-88
    Контактная информация
    Ленинградская область, Тосненский район, поселок Федоровское, улица Малая д.15
    sale@zavodsz.ru
    • Вконтакте
    • YouTube
    • Яндекс.Дзен
    Главная
    —
    Каталог
    —
    Закладные детали
    МеталлоконструкцииАнкерные системыСальники для трубТехнологические металлоконструкцииМеталлоконструкции для энергетикиНестандартные металлоконструкцииДетали трубопроводовЕмкостное оборудованиеКомпенсаторы и клапанаМеталлообработкаМонтаж металлоконструкций
    —
    Закладные детали по серии 3.504-14
    Фундаментные блоки опор освещенияРымыСваи по серии 3.407.9-158Стакан под крышный вентиляторКомплектующие для деревянных барабанов ГОСТ 5151-79Закладные детали по серии 1.400.2-25-93Закладные детали по серии 3.505.1-15Закладные детали по чертежамЗакладные детали по серии 1.400.15Закладные детали по серии 1.400.6-76Закладные детали по серии 3.400-6/76Изделия из арматурыЗажимы для натяжения арматурыВанночки для сваркиЗажимы для арматуры Гост 23117-91Арматурные сетки и каркасыАнкера под георешеткуОтбойные устройства причальных сооруженийКрановый крепежКрепёж путей перекатки трансформаторовТермостыкиТупиковые упорыПучинные карточкиПатрубки ребристыеЗакладные под вент фасадМонтажные комплектыГерметизирующие устройства и компенсация вводовДеформационные швыЗакладные детали для ЖБИСтальные вставки Серия 3.901-1.85 выпуск 1Стальные вставки для соединения ж/б трубЗакладные для скального грунта серия 3.407-123Блок фундаментных болтов серия 1.411.1-6Несъемная опалубкаЗакладные плиты под оборудованиеПлиты закладныеЗакладные детали для фундамента

    Закладные детали по серии 3.504-14

    3
    Изделие закладное АР1
    Быстрый просмотр
    Изделие закладное АР1
    Цена по запросу
    Под заказ
    Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
    Изделие закладное АР2
    Быстрый просмотр
    Изделие закладное АР2
    Цена по запросу
    Под заказ
    Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
    Изделие закладное АР3
    Быстрый просмотр
    Изделие закладное АР3
    Цена по запросу
    Под заказ
    Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

    Производственные мощности нашей компании оснащены всем необходимым технологическим оборудованием для изготовления продукции необходимого качества, в том числе и закладных деталей по серии 3.504-14.

    Серия 3.504-14 предназначена для установки швартовых тумб по ГОСТ 17424-72 на морских причальных сооружениях.

    Закладные детали - металлические пластины различной формы с наваренными на них металлическими анкерами, которые закладываются в конструкции до бетонирования для соединений сваркой сборных и сборно-монолитных железобетонных конструкций между собой и с другими конструкциями зданий и сооружений.

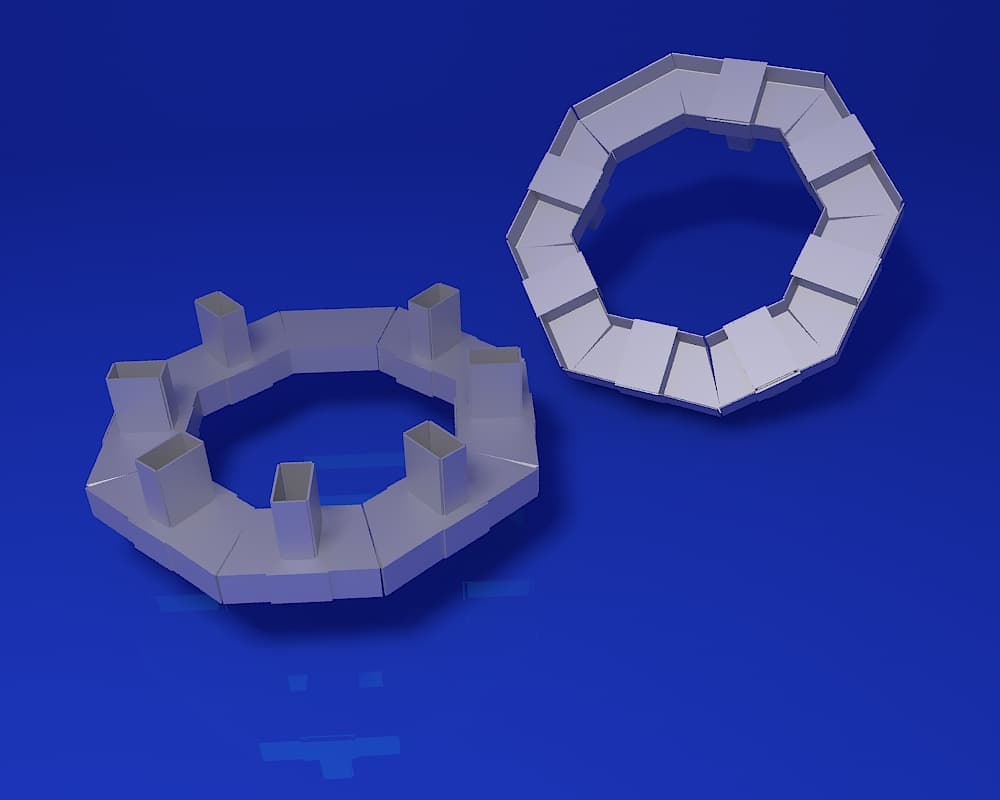

    Изделие закладное АР1

    изделие АР1

    Чертеж изделия закладного АР1

    чертеж АР1

    Мы изготавливаем закладные детали по серии 1.504-14 в соответствии с нормативно-технической документацией для установки швартовых тумб (ГОСТ 17424-72) на морских причальных сооружениях, при этом учитывая все пожелания заказчика (при заказе учитывается марка стали, покрытие, маркировка и даже упаковка готовой продукции).

    Закладные детали относятся к технологически простым изделиям и к ним, как правило, не предъявляются жесткие требования по точности изготовления, но таких изделий требуется много и в кратчайшие сроки, которые мы неукоснительно выдерживаем.

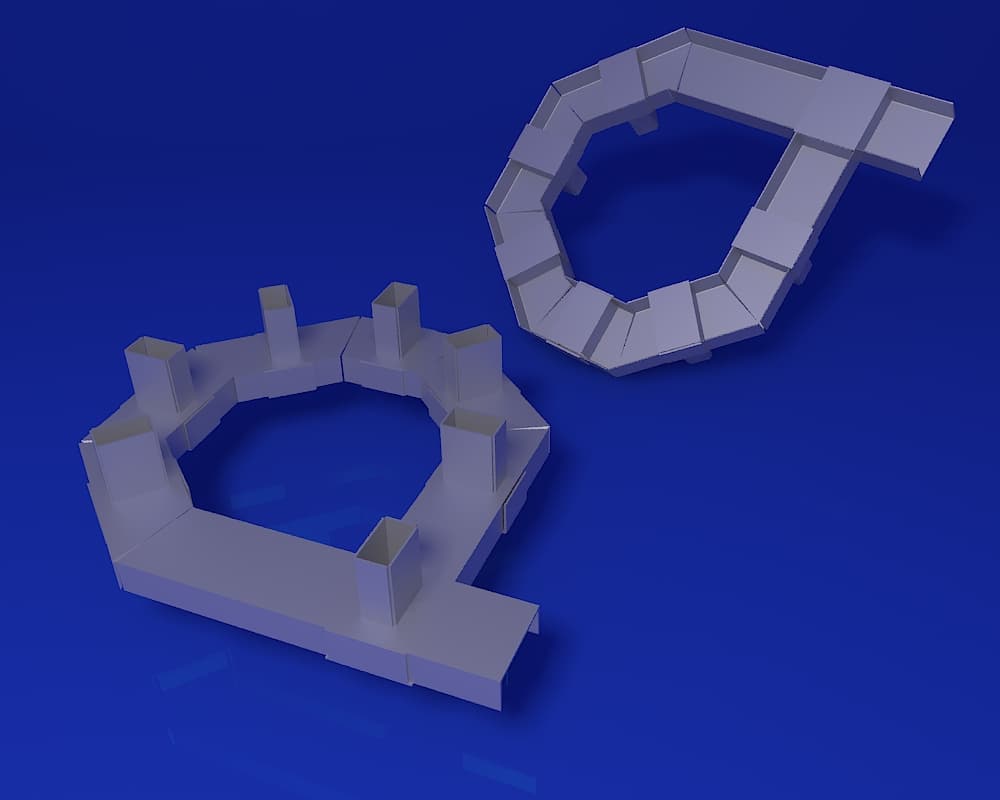

    Изделие закладное АР2

    изделие АР2

    Чертеж изделия закладного АР2

    чертеж ар-2

    С целью увеличения продолжительности срока службы открытые поверхности закладных деталей покрываются специальными антикоррозийными составами, снижающими негативное воздействие влаги.

    В соответствии с пожеланиями заказчика на все закладные детали могут быть нанесены такие виды покрытия, как:

  • Лакокрасочное;
  • Оцинковка;
  • Хромирование;
  • Маркировка.
  • Производство осуществляется из арматурных стержней и листового или профильного прокатов. Наличие современного оборудования позволяет производить нам продукцию наивысшего качества и полностью удовлетворять все пожелания заказчиков!

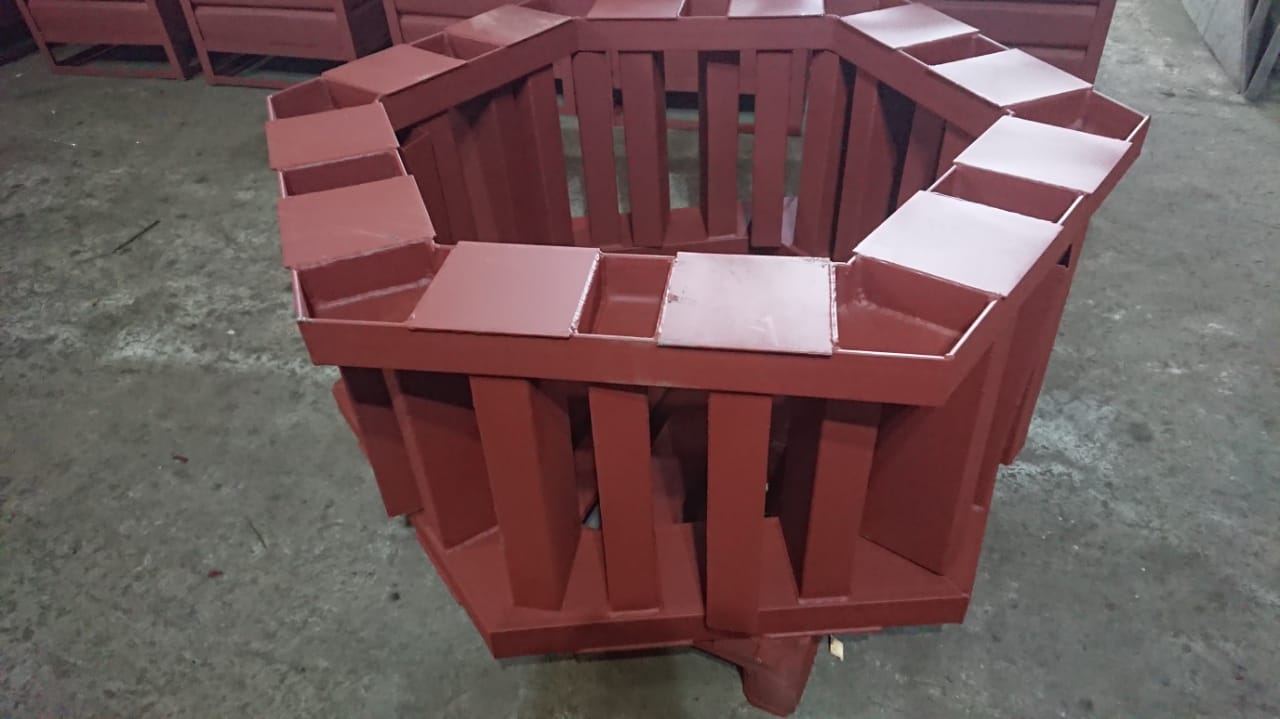

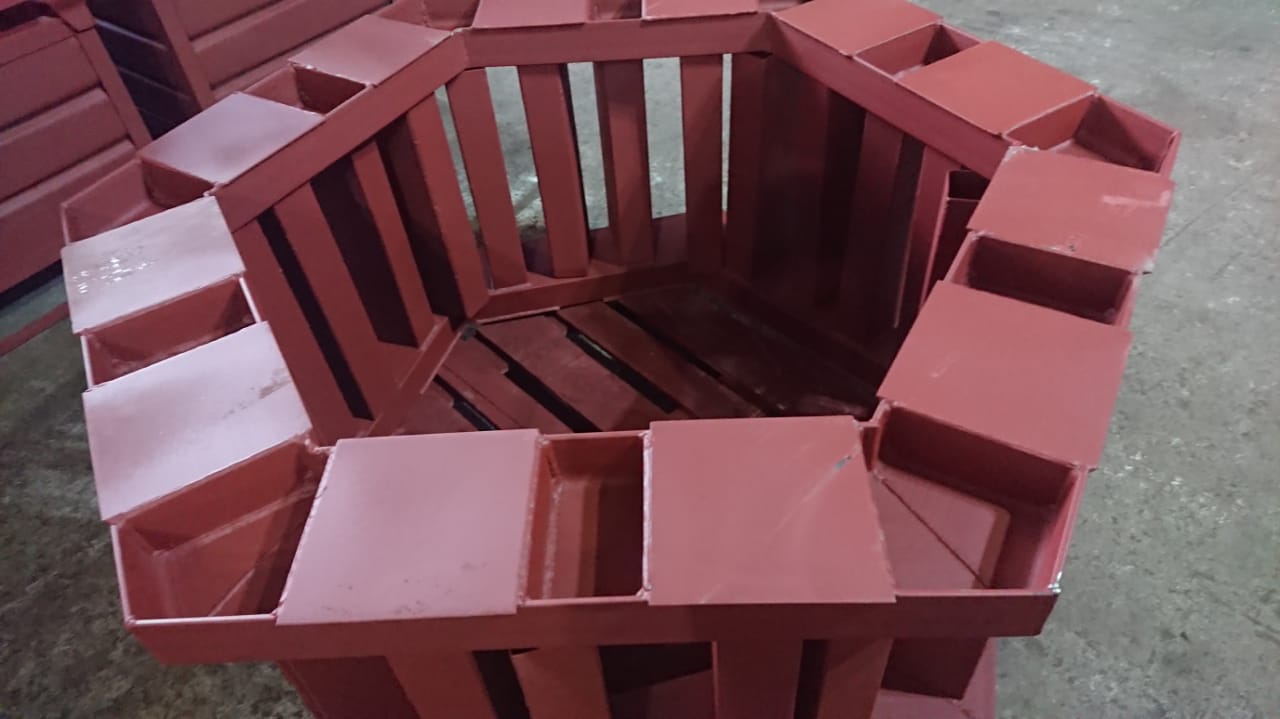

    Изделия закладные для тумб ТСО под заказ

    Типовые конструкции, детали и узлы морских портовых и заводских причальных сооружений Серия 3.504-14/75

    Установка швартовых тумб по ГОСТ 17424-72 на морских причальных сооружениях Выпуск 1

    Конструкции детали и узлы. Рабочие чертежи

    Введение

    Рабочие чертежи типовых конструкций, деталей и узлов установки швартовных тумб на морских причальных сооружениях разработаны в соответствии с планом мероприятий по внедрению ГОСТ 17424-72 «Тумбы швартовные морские». Рабочие чертежи типовых конструкций, деталей и узлов крепления швартовных тумб предназначены для использования при разработке, привязке проектов в строительстве морских причальных сооружений.

    таблица Объем работ на установку швартовых тумб

    Назначение и характеристика конструкции крепления швартовных тумб

    В представленном альбоме приводятся металлические элементы конструкций.

    Узлы и детали креплений швартовных тумб к морским причальным сооружениям. Номенклатура швартовных тумб, нормативные нагрузки на тумбы и условные обозначения тумб принимаются по ГОСТ 17424-72. Крепления швартовных тумб к сооружениям осуществляется при помощи болтов с Т-образной головкой и анкерных устройств.

    Анкерное устройство состоит из анкерной рамы (АР), коробов (М…1) и стаканов (М…2). Конструкционные элементы анкерных креплений унифицированы.

    Принятые условные обозначения типоразмеров анкерных устройств:

    • АР-1-1; АР-1-2; АР-1-3;
    • АР-1-4; АР-1-5; АР-1-6;
    • АР-2-1; АР-2-2; АР-2-3;
    • АР-2-4; АР-2-5; АР-2-6;
    • АР-3-1; АР-3-2; АР-3-3;
    • АР-3-4; АР-4-1.

    Буквы и цифры в маркировке обозначают: АР – анкерная рама, первая цифра обозначает форму рамы, вторая – типоразмер анкерной рамы.

    Анкерное устройство (анкерная рама с коробами) устанавливается в опалубку тумбового массива или плиты в проектное положение строго горизонтально и закрепляется таким образом, чтобы при бетонировании исключить возможность сдвига. Перед бетонированием отверстия коробов (М-1) под болты должны быть закрыты во избежание попадания в полость короба бетона.

    Бетонирование тумбового массива или плиты выполняется до штраб, указанных в чертежах. Монтаж швартовной тумбы допускается производить по достижении бетоном 70 % марки бетона по прочности.

    Последовательность работ по установке швартовных тумб и деталей их крепления:

    1. Изготовить, собрать и установить в проектное положение анкерное устройство;
    2. Установить необходимую дополнительную арматуру и анкерующий стержень;
    3. Забетонировать тумбовый массив или плиту до штраб, указанных на чертежах, предварительно закрыв отверстия коробов;
    4. Выполнить в штрабе бетонную подготовку слоем 3 см по достижении бетоном прочности 70 % прочности. Бетон на мелком заполнителе, марка бетона должна соответствовать марке бетона сооружения, но не ниже М-300;
    5. Установить анкерные болты и установить отливку тумбы до начала схватывания бетона подготовки;
    6. Затянуть гайки анкерных болтов с усилием: для болтов 30-36 мм – 6 тс, 48-56 мм – 10 тс, 64-72 мм – 20 тс. натяжение болтов разрешается при достижении бетоном 100 % прочности;
    7. Зачеканить резьбу на концах болтов над гайками;
    8. Заполнить штрабу в плите бетоном на мелком заполнителе;
    9. Заполнить внутреннюю полость тумбы бетоном на мелком заполнителе.
    таблица 1 Тип тумбы

    Указания по применению

    Типовыми конструкциями предусмотрена установка швартовных тумб по ГОСТ 17424-72 на сборных, монолитных бетонных и железобетонных элементах верхнего строения, тумбовых массивах, палах и других сооружениях.

    Тип швартовной тумбы принимается по ГОСТ 17424-72 в соответствии с расчетным усилием на тумбу. Усилие на тумбу определяется по СНиП П-57-75 в зависимости от парусности судна, метровой нагрузки и принятой схемы швартовки.

    Швартовные тумбы типа ТСО на усилие 16-100 тс и тумбы типаТСС-63, ТСС-80 могут быть установлены на причалах, имеющих подкрановые пути, прикордонная нитка которых расположена на расстоянии 2,75 м от кордона, тумбы типа ТСС-100 – при расстоянии 3,0 м и тумбы ТСС-125, ТСС-160 – при расстоянии 3,25 м (в соответствии с требованием п. 247 «Правил устройства и безопасности эксплуатации грузоподъемных кранов» 1971 г).

    Заглубление анкерного устройства, расстояние от кордона, длина и ширина тумбового массива должны приниматься не менее величин, указанных на соответствующих чертежах при марке бетона не ниже М-300. Разрешается увеличение расстояния между тумбой и линией кордона причала при условии обеспечения требований норм эксплуатации.

    При установке тумб на плитах ростверка, толщина которых равна высоте, указанной в таблице 2, стенки и полки швеллера анкерного устройства должны быть защищены от коррозии краской на основе эпоксидной смолы.

    При установке туб на сооружениях, толщина (высота тумбового массива) которых более указанной в таблице 2, разрешается увеличить заглубление анкерного устройства. В этом случае следует откорректировать длину коробов и анкерных болтов, размеры и мату болтов принимают по листу 1.

    При установке тумб на бетонных тумбовых массивах армирование выполняется по листу 36 или 37.

    При установке тумб на железобетонных тумбовых массивах дополнительное армирование выполняется по листам 36 и 37 с учетом площади рабочей арматуры этого элемента.
