Чертеж изделия закладного АР2

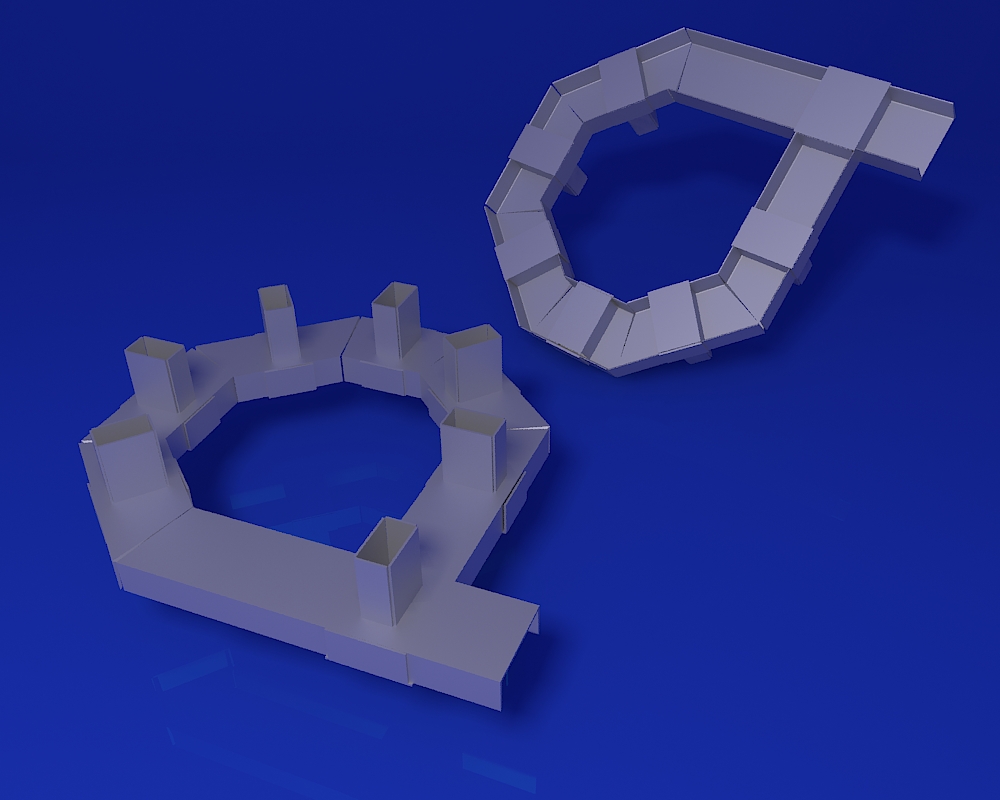

Анкерные рамы (закладное утсройство Серии 3.504-14/75) для монтажа швартовных тумб ТСО, ТСС устанавливающиеся до омоноличивания бетона шапки причала.
Анкерное устройство состоит из анкерной рамы АР, коробов, М-1 и Стаканов М-2.
Таблица 1 — Спецификация деталей на одно анкерное устройство АР2-1
| Марка изделия | № поз. | Наименование (эскиз, см) | ø или сечение, мм | Длина, мм | Кол., шт | Масса в кг | Примечание | ||
| одной поз. | всех поз. | Изделия | |||||||
| АР | 1 | Швеллер | С 10 | 174,5 | 10 | 1,5 | 15,0 | 50,1 | ГОСТ 8240-72 |
| АР | 2 | Швеллер | С 10 | 247,3 | 2 | 2,12 | 4,2 | 50,1 | ГОСТ 8240-72 |
| АР | 3 | Швеллер | С 10 | 434 | 1 | 3,74 | 3,7 | 50,1 | ГОСТ 8240-72 |
| АР | 4 | Швеллер | С 10 | 924,5 | 1 | 8,0 | 8,0 | 50,1 | ГОСТ 8240-72 |
| М-1 | 5 | Полоса | 62х3 | 150 | 30 | 0,22 | 6,6 | 50,1 | ГОСТ 3680-57 |
| М-1 | 6 | Полоса | 34х3 | 150 | 30 | 0,12 | 3,6 | 50,1 | ГОСТ 3680-57 |
| М-2 | 7 | Полоса | 110х3 | 110 | 15 | 0,28 | 4,2 | 50,1 | ГОСТ 3680-57 |
| М-2 | 8 | Сталь квадратная | 15х15 | 16 | 30 | 0,03 | 0,9 | 50,1 | ГОСТ 2591-71 |
| М-2 | 9 | Ребро жесткости | 5 | — | 30 | 0,13 | 3,9 | 50,1 | МН 1386-60 |
Таблица 2 — Спецификация деталей на одно анкерное устройство АР2-2
| Марка изделия | № поз. | Наименование (эскиз, см) | ø или сечение, мм | Длина, мм | Кол., шт | Масса в кг | Примечание | ||
| одной поз. | всех поз. | Изделия | |||||||
| АР | 1 | Швеллер | С 12 | 190,5 | 10 | 1,98 | 19,8 | 72,4 | ГОСТ 8240-72 |
| АР | 2 | Швеллер | С 12 | 265 | 2 | 2,76 | 5,5 | 72,4 | ГОСТ 8240-72 |
| АР | 3 | Швеллер | С 12 | 500 | 1 | 5,20 | 5,2 | 72,4 | ГОСТ 8240-72 |
| АР | 4 | Швеллер | С 12 | 1050,5 | 1 | 10,9 | 10,9 | 72,4 | ГОСТ 8240-72 |
| М-1 | 5 | Полоса | 80х3 | 220 | 30 | 0,41 | 12,3 | 72,4 | ГОСТ 3680-57 |
| М-1 | 6 | Полоса | 40х3 | 220 | 30 | 0,21 | 6,3 | 72,4 | ГОСТ 3680-57 |
| М-2 | 7 | Полоса | 130х3 | 130 | 15 | 0,4 | 6,0 | 72,4 | ГОСТ 3680-57 |
| М-2 | 8 | Сталь квадратная | 15х15 | 19 | 30 | 0,034 | 1,0 | 72,4 | ГОСТ 2591-71 |
| М-2 | 9 | Ребро жесткости | 5 | — | 30 | 0,18 | 5,4 | 72,4 | МН 1386-60 |
Таблица 3 — Спецификация деталей на одно анкерное устройство АР2-3
| Марка изделия | № поз. | Наименование (эскиз, см) | ø или сечение, мм | Длина, мм | Кол., шт | Масса в кг | Примечание | ||
| одной поз. | всех поз. | Изделия | |||||||
| АР | 1 | Швеллер | С 14 | 265 | 10 | 3,26 | 32,6 | 115,5 | ГОСТ 8240-72 |
| АР | 2 | Швеллер | С 14 | 383 | 2 | 4,71 | 9,4 | 115,5 | ГОСТ 8240-72 |
| АР | 3 | Швеллер | С 14 | 737 | 1 | 9,07 | 9,1 | 115,5 | ГОСТ 8240-72 |
| АР | 4 | Швеллер | С 14 | 1463 | 1 | 18,0 | 18,0 | 115,5 | ГОСТ 8240-72 |
| М-1 | 5 | Полоса | 112х3 | 250 | 30 | 0,66 | 19,8 | 115,5 | ГОСТ 3680-57 |
| М-1 | 6 | Полоса | 52х3 | 250 | 30 | 0,31 | 9,3 | 115,5 | ГОСТ 3680-57 |
| М-2 | 7 | Полоса | 150х3 | 150 | 15 | 0,53 | 8,0 | 115,5 | ГОСТ 3680-57 |
| М-2 | 8 | Сталь квадратная | 20х20 | 22 | 30 | 0,07 | 2,1 | 115,5 | ГОСТ 2591-71 |
| М-2 | 9 | Ребро жесткости | 5 | — | 30 | 0,24 | 7,2 | 115,5 | МН 1386-60 |
Таблица 4 — Спецификация деталей на одно анкерное устройство АР2-4
| Марка изделия | № поз. | Наименование (эскиз, см) | ø или сечение, мм | Длина, мм | Кол., шт | Масса в кг | Примечание | ||
| одной поз. | всех поз. | Изделия | |||||||
| АР | 1 | Швеллер | С 16 | 314,5 | 10 | 4,48 | 44,8 | 158,5 | ГОСТ 8240-72 |
| АР | 2 | Швеллер | С 16 | 457,3 | 2 | 6,5 | 13,0 | 158,5 | ГОСТ 8240-72 |
| АР | 3 | Швеллер | С 16 | 809,0 | 1 | 11,5 | 11,5 | 158,5 | ГОСТ 8240-72 |
| АР | 4 | Швеллер | С 16 | 1664 | 1 | 23,6 | 23,6 | 158,5 | ГОСТ 8240-72 |
| М-1 | 5 | Полоса | 130х3 | 310 | 30 | 0,95 | 28,5 | 158,5 | ГОСТ 3680-57 |
| М-1 | 6 | Полоса | 60х3 | 310 | 30 | 0,44 | 13,2 | 158,5 | ГОСТ 3680-57 |
| М-2 | 7 | Полоса | 170х3 | 170 | 15 | 0,68 | 10,2 | 158,5 | ГОСТ 3680-57 |
| М-2 | 8 | Сталь квадратная | 20х20 | 28 | 30 | 0,09 | 2,7 | 158,5 | ГОСТ 2591-71 |
| М-2 | 9 | Ребро жесткости | 6 | — | 30 | 0,37 | 11,1 | 158,5 | МН 1386-60 |
Таблица 5 — Спецификация деталей на одно анкерное устройство АР2-5
| Марка изделия | № поз. | Наименование (эскиз, см) | ø или сечение, мм | Длина, мм | Кол., шт | Масса в кг | Примечание | ||
| одной поз. | всех поз. | Изделия | |||||||
| АР | 1 | Швеллер | С 18 | 344,0 | 10 | 5,6 | 56,0 | 206,4 | ГОСТ 8240-72 |
| АР | 2 | Швеллер | С 18 | 487,5 | 2 | 8,1 | 16,2 | 206,4 | ГОСТ 8240-72 |
| АР | 3 | Швеллер | С 18 | 851 | 1 | 15,5 | 15,5 | 206,4 | ГОСТ 8240-72 |
| АР | 4 | Швеллер | С 18 | 1834 | 1 | 30,9 | 30,9 | 206,4 | ГОСТ 8240-72 |
| М-1 | 5 | Полоса | 148х3 | 370 | 30 | 1,29 | 38,7 | 206,4 | ГОСТ 3680-57 |
| М-1 | 6 | Полоса | 68х3 | 370 | 30 | 0,59 | 17,7 | 206,4 | ГОСТ 3680-57 |
| М-2 | 7 | Полоса | 190х3 | 190 | 15 | 0,85 | 12,8 | 206,4 | ГОСТ 3680-57 |
| М-2 | 8 | Сталь квадратная | 25х25 | 32 | 30 | 0,16 | 4,8 | 206,4 | ГОСТ 2591-71 |
| М-2 | 9 | Ребро жесткости | 6 | — | 30 | 0,46 | 13,8 | 206,4 | МН 1386-60 |
Таблица 6 — Спецификация деталей на одно анкерное устройство АР2-6
| Марка изделия | № поз. | Наименование (эскиз, см) | ø или сечение, мм | Длина, мм | Кол., шт | Масса в кг | Примечание | ||
| одной поз. | всех поз. | Изделия | |||||||
| АР | 1 | Швеллер | С 20 | 406 | 10 | 7,48 | 74,8 | 266,3 | ГОСТ 8240-72 |
| АР | 2 | Швеллер | С 20 | 533,0 | 2 | 10,9 | 21,8 | 266,3 | ГОСТ 8240-72 |
| АР | 3 | Швеллер | С 20 | 1061 | 1 | 19,5 | 19,5 | 266,3 | ГОСТ 8240-72 |
| АР | 4 | Швеллер | С 20 | 2156 | 1 | 39,7 | 39,7 | 266,3 | ГОСТ 8240-72 |
| М-1 | 5 | Полоса | 166х3 | 390 | 30 | 1,52 | 45,6 | 266,3 | ГОСТ 3680-57 |
| М-1 | 6 | Полоса | 76х3 | 390 | 30 | 0,7 | 21,0 | 266,3 | ГОСТ 3680-57 |
| М-2 | 7 | Полоса | 210х3 | 210 | 15 | 1,04 | 15,60 | 266,3 | ГОСТ 3680-57 |
| М-2 | 8 | Сталь квадратная | 34х34 | 44 | 30 | 0,4 | 12,0 | 266,3 | ГОСТ 2591-71 |
| М-2 | 9 | Ребро жесткости | 6 | — | 30 | 0,55 | 16,3 | 266,3 | МН 1386-60 |
