Анкерная тяга – это металлический стальной стержень, который имеет цельную структуру и две приваренные шпильки с резьбой. Диаметр такой трубы может варьироваться от 30 до 100 мм. Крепление может быть гаечное или шарнирное.

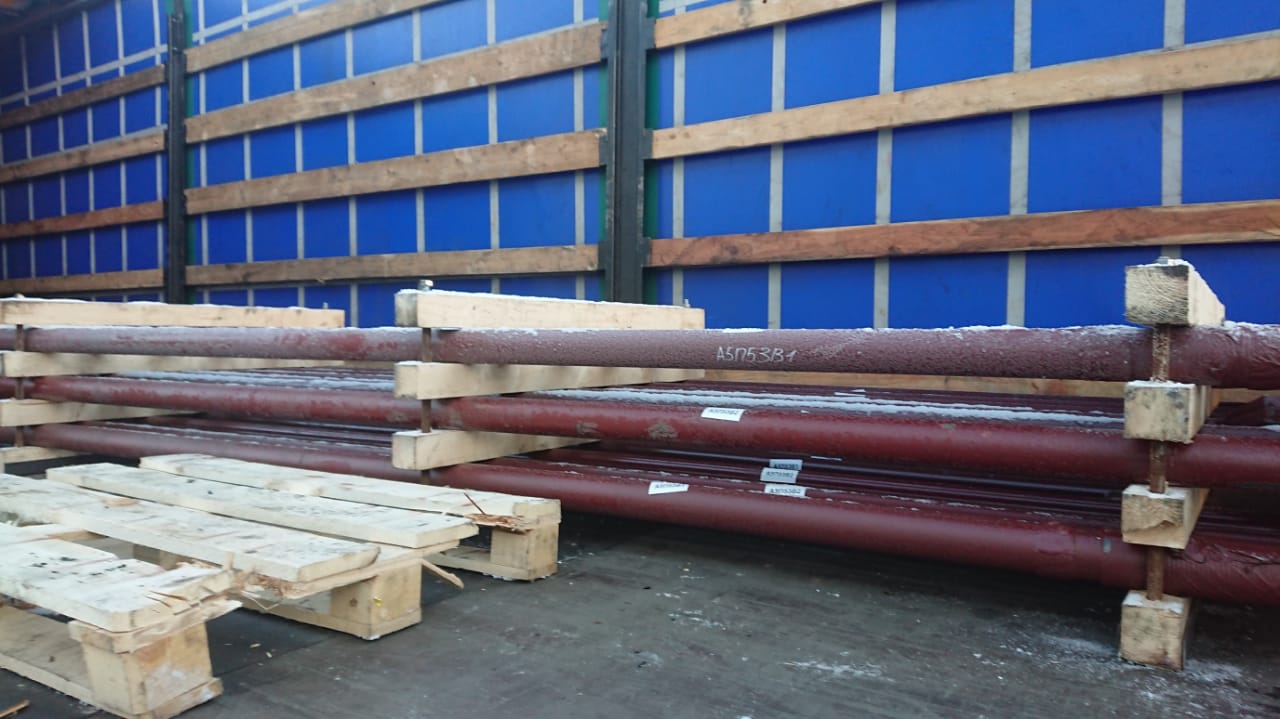

Комплект анкерного оборудования состоит из:
- Анкерных стальных тяг;
- Металлических муфт;
- Стальных гаек, пальцев и шпилек;
- Металлических подкладок.
Анкерные тяги на Заводе "Северозапад" изготавливаются только из металлопроката самого высокого качества, проходя контроль на производстве. К каждому изделию мы предлагаем пакет документов, сертификаты качества и заключение заводской лаборатории. Все изделия производятся только согласно нормативных технических требований и в соответствии со стандартами ГОСТ и СНиП.

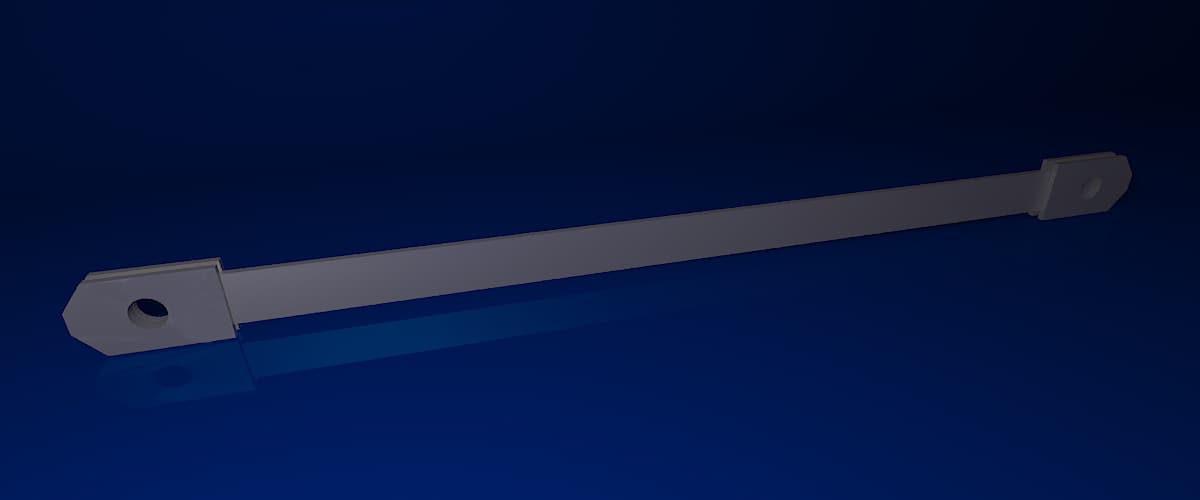

Плоская анкерная тяга

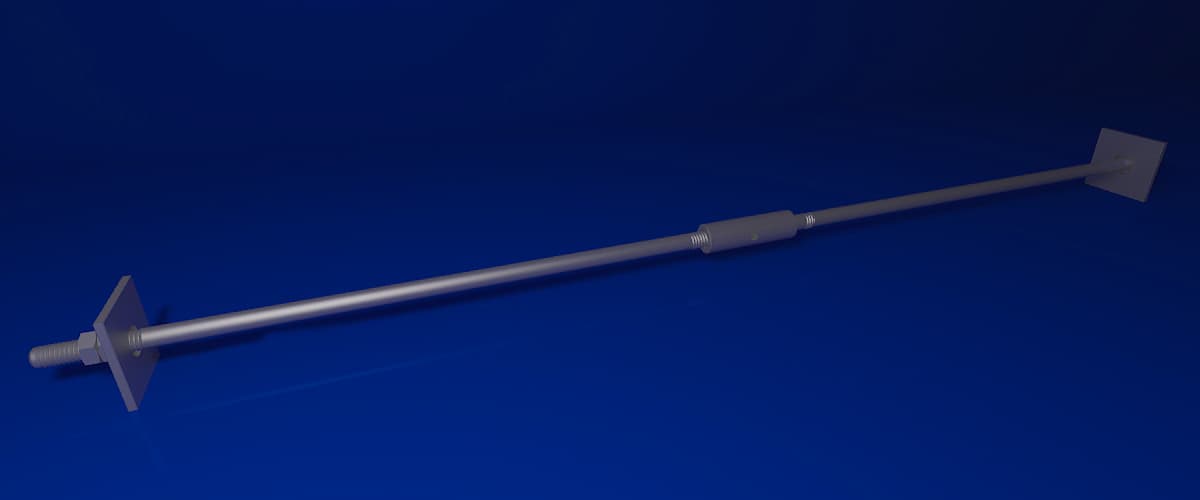

Анкерная тяга резьбовая с муфтой

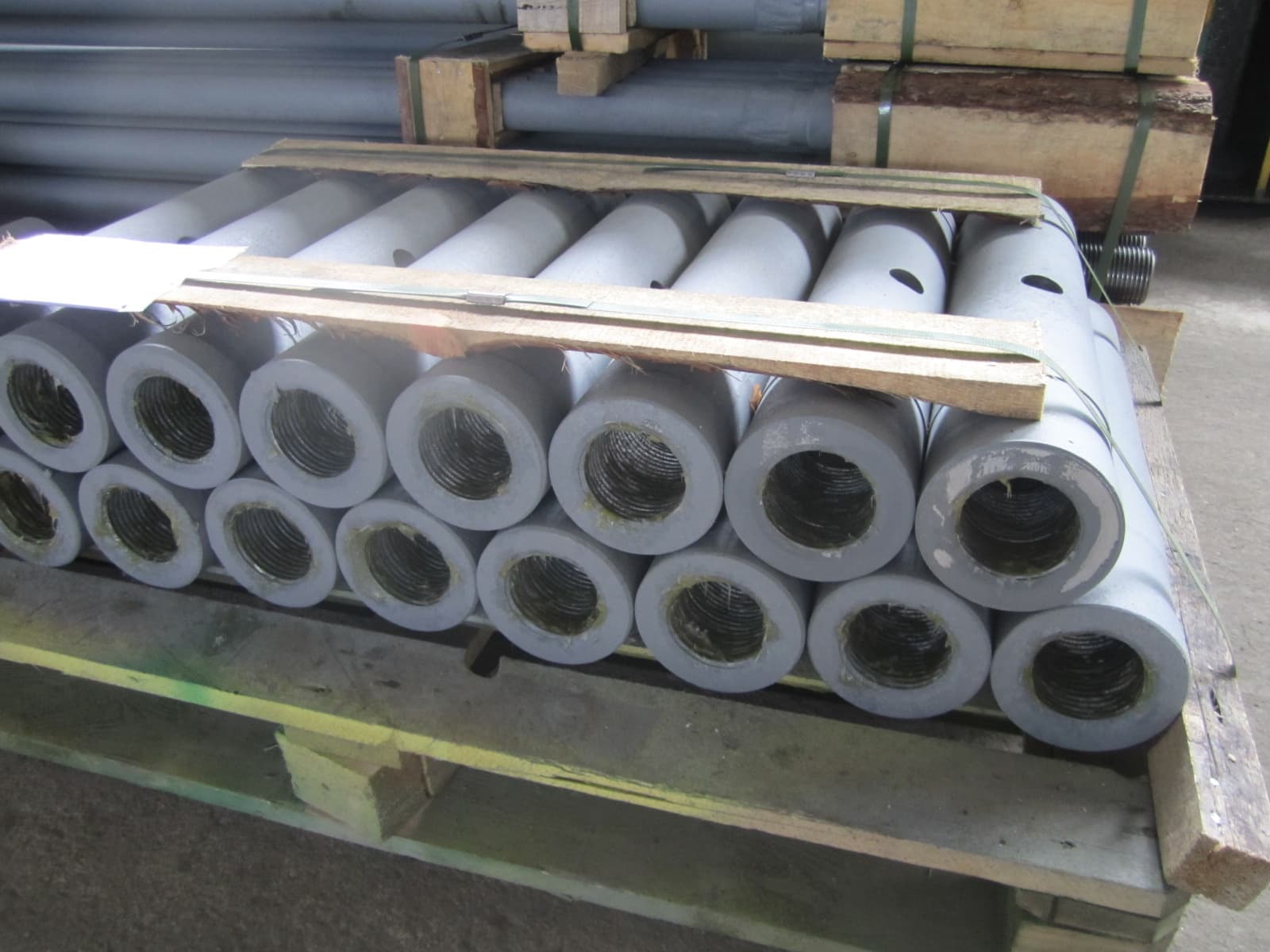

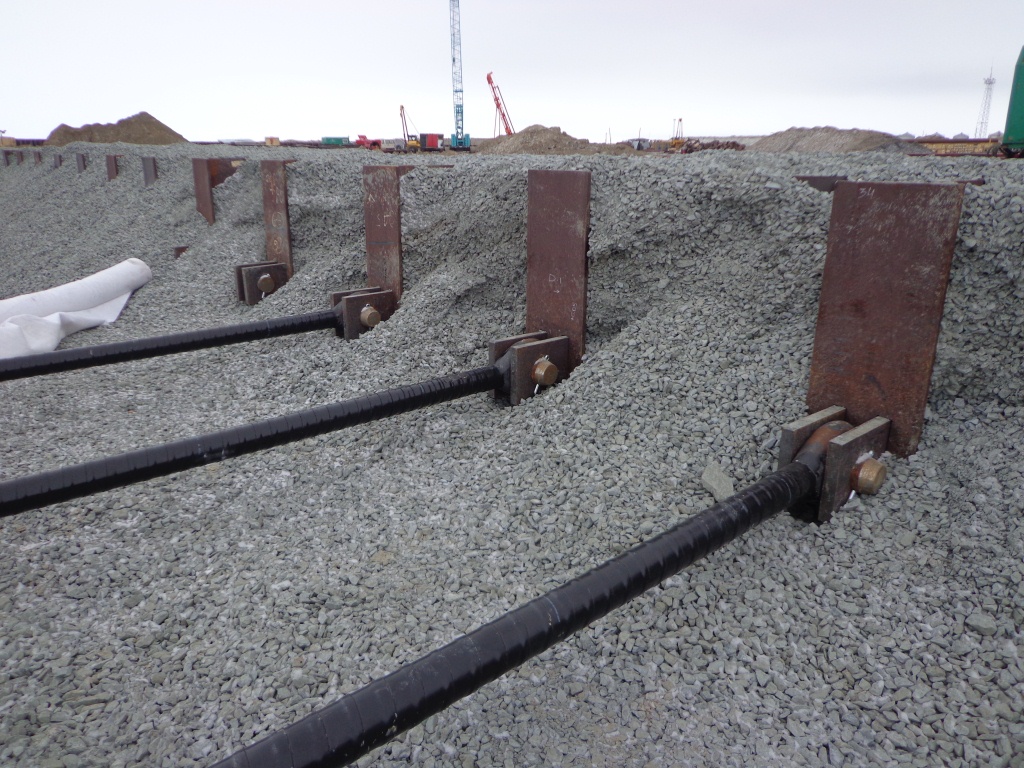

При транспортировке и для соблюдения условий хранения все анкерные тяги упаковываются и маркируются, а также дополнительно консервируется солидолом. Используют их при строении гидросооружений, а также для укрепления стен и усилении котлованов, дамб, плотин, различных причальных сооружений.
Анкерная тяга резьбовая с проушиной
Чертеж анкерной тяги резьбовой с проушиной
Анкерные тяги изготавливаются в соответствии с рабочими чертежами, указаниями главы СНиП 3-18-95 «Правила производства и приемки работ. Металлические конструкции».
Допускается изготовление тяг из листовой стали соответствующей толщины по технологии , разработанной предприятием изготовителем и обеспечивающей выполнение требований рабочей документации.
Для изготовления тяг возможно применять плоскую сталь по гост 103-95 « Плоская сталь горячекатаная. Сортамент».
Звено анкерной тяги
Дополнительные материалы:
- Виды анкерных систем
- Область применения анкерных тяг
- Фото-Анкерные тяги
- Типы анкерных блоков и их назначение
- Изготовление нестандартных анкеров
- Где применяют анкерные блоки?
- Виды анкерных тяг
- Фото - Анкерные корзины
Характеристики анкерной тяги
| Звено анкерной тяги | |||||||||||
| Обозначение | Марка | Размеры, мм | Масса, кг | Обозначение | Марка | Размеры, мм | Масса, кг | ||||
| d | Lo | L | d | Lo | L | ||||||
| 3.505.1-15.4 51000 | АТ-40-l | 40 | 9,9lo+14,5 | 3.505.1-15.4 52000 | АТл-40-l | 40 | 9,9lo+14,5 | ||||
| -01 | AT-50-l | 50 | 15,4lo+17,7 | -01 | ATл-50-l | 50 | 15,4lo+17,7 | ||||
| -02 | AT-56-l | 56 | 19,3lo+33,1 | -02 | ATл-56-l | 56 | 19,3lo+33,1 | ||||
| -03 | AT-60-l | 60 | 22,2lo+38,3 | -03 | ATл-60-l | 60 | 22,2lo+38,3 | ||||
| -04 | AT-65-l | 65 | 26,1lo+39,4 | -04 | ATл-65-l | 65 | 26,1lo+39,4 | ||||
| -05 | AT-70-l | 70 | 30,2lo+57,1 | -05 | ATл-70-l | 70 | 30,2lo+57,1 | ||||
| -06 | AT-80-l | 80 | 39,5lo+63,3 | -06 | ATл-80-l | 80 | 39,5lo+63,3 | ||||
| -07 | AT-90-l | 90 | 49,9lo+85,7 | -07 | ATл-90-l | 90 | 49,9lo+85,7 | ||||
Размеры плоской анкерной тяги
| Обозначение | Марка | Размеры, мм | Масса, кг | ||||
| Ø | в | с | L | t | |||
| 3.505.1-15.4 50000 | АТ-100-16 | 67 | 180 | 44 | 130 | 12,7L+5,0 | |
| -01 | АТ-120-16 | 150 | 15,1L+5,6 | ||||
| -02 | АТ-150-16 | 210 | 180 | 18,8L+8,0 | |||
| -03 | АТ-150-20 | 87 | 220 | 52 | 23,6L+9,6 | ||
| -04 | АТ-170-20 | 250 | 200 | 26,1L+12,0 | |||
| -05 | АТ-200-20 | 280 | 230 | 31,4L+15,2 | |||
| -06 | АТ-200-25 | 102 | 290 | 65 | 39,3L+20,0 | ||
| -07 | АТ-220-25 | 320 | 250 | 44,2L+24,0 | |||
| -08 | АТ-250-28 | 107 | 370 | 64 | 280 | 55,0L+27,8 | |
| -09 | АТ-290-28 | 420 | 320 | 63,7L+36,2 | |||
|
1.Длину тяги L проставлять при привязке проекта. 2. При определении массы, длину L принимать в метрах. 3. Сварку выполнять сплошным швом. 4. Отверстие сверлить после сварки полосы с накладками. |
|||||||
Приобретая наши изделия, вы получаете гарантированно высокое качество продукции по доступной цене.
Цены на анкерные тяги
| Обозначение | Марка | Размеры, мм | Масса, кг | Стоимость п.м/руб.* | ||||
| Диаметр | b | c |
|
Длина |
||||
| 3.505.1-15.4 50000-00 | АТ-100-16 | 67 | 180 | 44 | 130 | 12,7l+5,0= | 5400 | |
| 3.505.1-15.4 50000-01 | АТ-120-16 | 67 | 180 | 44 | 150 | 15,1l+5,6= | 6800 | |
| 3.505.1-15.4 50000-02 | АТ-150-16 | 67 | 210 | 44 | 180 | 18,8l+8,0= | 7000 | |
| 3.505.1-15.4 50000-03 | АТ-150-20 | 87 | 220 | 52 | 180 | 23,6l+9,6= | 8800 | |
| 3.505.1-15.4 50000-04 | АТ-170-20 | 87 | 250 | 52 | 200 | 26,1l+12,0= | 9200 | |
| 3.505.1-15.4 50000-05 | АТ-200-20 | 87 | 280 | 52 | 230 | 31,4l+15,2= | 9550 | |
| 3.505.1-15.4 50000-06 | АТ-200-25 | 102 | 290 | 65 | 230 | 39,3l+20,0= | 12000 | |
| 3.505.1-15.4 50000-07 | АТ-220-25 | 102 | 320 | 65 | 250 | 44,2l+24,0= | 13000 | |
| 3.505.1-15.4 50000-08 | АТ-250-28 | 107 | 370 | 64 | 280 | 55,0l+27,8= | 16000 | |
| 3.505.1-15.4 50000-09 | АТ-290-28 | 107 | 420 | 64 | 320 | 63,7l+36,2= | 18000 | |
Чертеж анкерной тяги ATс-d-l
Анкерная тяга AT-d-l; ATл-d-l по серии 3.505.1-15.4 51000; 52000 СБ
Анкерные тяги AT-d-l по серии 3.505.1-15.4 51000 СБ
| Обозначение | Марка | Размеры, мм | Масса, кг |
Стоимость п.м/руб.* |
||
| Диаметр d | Длина lo | Длина l | ||||
| 3.505.1-15.4 51000-00 | АТ-40-l | 40 | 9,9lo + 14,5= | 1800 | ||
| 3.505.1-15.4 51000-01 | АТ-50-l | 50 | 15,4lo + 17,7= | 3000 | ||
| 3.505.1-15.4 51000-02 | АТ-56-l | 56 | 19,3lo + 33,1= | 3800 | ||
| 3.505.1-15.4 51000-03 | АТ-60-l | 60 | 22,2lo + 38,3= | 4500 | ||
| 3.505.1-15.4 51000-04 | АТ-65-l | 65 | 26,1lo + 39,4= | 5800 | ||
| 3.505.1-15.4 51000-05 | АТ-70-l | 70 | 30,2lo + 37,1= | 6200 | ||
| 3.505.1-15.4 51000-06 | АТ-80-l | 80 | 39,5lo + 63,3= | 6400 | ||
| 3.505.1-15.4 51000-07 | АТ-90-l | 90 | 49,9lo + 85,7= | 7200 | ||
Анкерные тяги ATл-d-l по серии 3.505.1-15.4 52000 СБ
| Обозначение | Марка | Размеры, мм | Масса, кг | Стоимость за ед., руб.* | ||
| Диаметр d | Длина lo | Длина l | ||||
| 3.505.1-15.4 52000-00 | АТ-40-l | 40 | 9,9lo + 14,5= | 1800 | ||
| 3.505.1-15.4 52000-01 | АТ-50-l | 50 | 15,4lo + 17,7= | 3000 | ||
| 3.505.1-15.4 52000-02 | АТ-56-l | 56 | 19,3lo + 33,1= | 3800 | ||
| 3.505.1-15.4 52000-03 | АТ-60-l | 60 | 22,2lo + 38,3= | 4500 | ||
| 3.505.1-15.4 52000-04 | АТ-65-l | 65 | 26,1lo + 39,4= | 5800 | ||
| 3.505.1-15.4 52000-05 | АТ-70-l | 70 | 30,2lo + 37,1= | 6700 | ||
| 3.505.1-15.4 52000-06 | АТ-80-l | 80 | 39,5lo + 63,3= | 7000 | ||
| 3.505.1-15.4 52000-07 | АТ-90-l | 90 | 49,9lo + 85,7= | 7500 | ||
Анкерная тяги ATс-d-l 3.505.1-15.4 53000 СБ
| Обозначение | Марка | Размеры, мм | Масса, кг | Стоимость за ед., руб.* | ||
| Диаметр d | Длина lo | Длина l | ||||
| 3.505.1-15.4 53000-00 | АТс-40-l | 40 | 9,9lo + 10,4= | 2000 | ||
| 3.505.1-15.4 53000-01 | АТс-50-l | 50 | 15,4lo + 13,4= | 2900 | ||
| 3.505.1-15.4 53000-02 | АТс-56-l | 56 | 19,3lo + 18,0= | 3900 | ||
| 3.505.1-15.4 53000-03 | АТс-60-l | 60 | 22,2lo + 27,0= | 4700 | ||
| 3.505.1-15.4 53000-04 | АТс-65-l | 65 | 26,1lo + 27,4= | 5900 | ||
| 3.505.1-15.4 53000-05 | АТс-70-l | 70 | 30,2lo + 31,2= | 7200 | ||
| 3.505.1-15.4 53000-06 | АТс-80-l | 80 | 39,5lo + 39,8= | 8400 | ||
| 3.505.1-15.4 53000-07 | АТс-90-l | 90 | 49,9lo + 49,2= | 11000 | ||
Видео изготовления анкерных тяг
