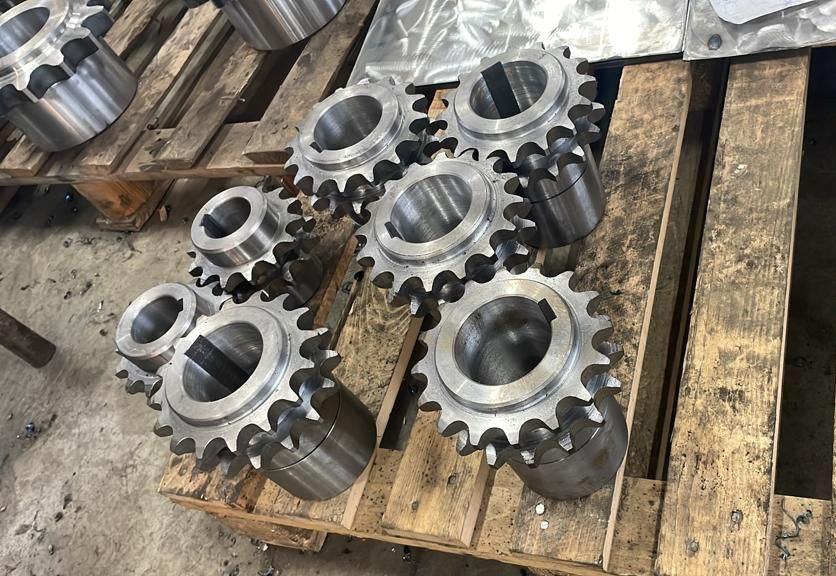

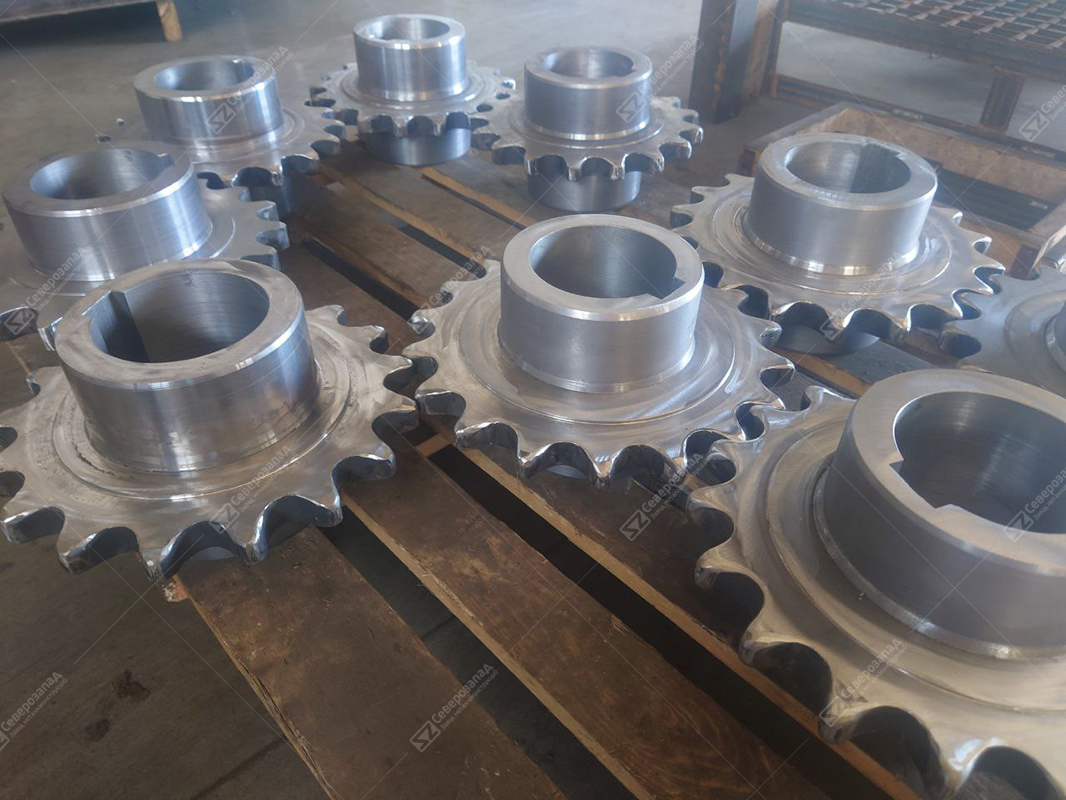

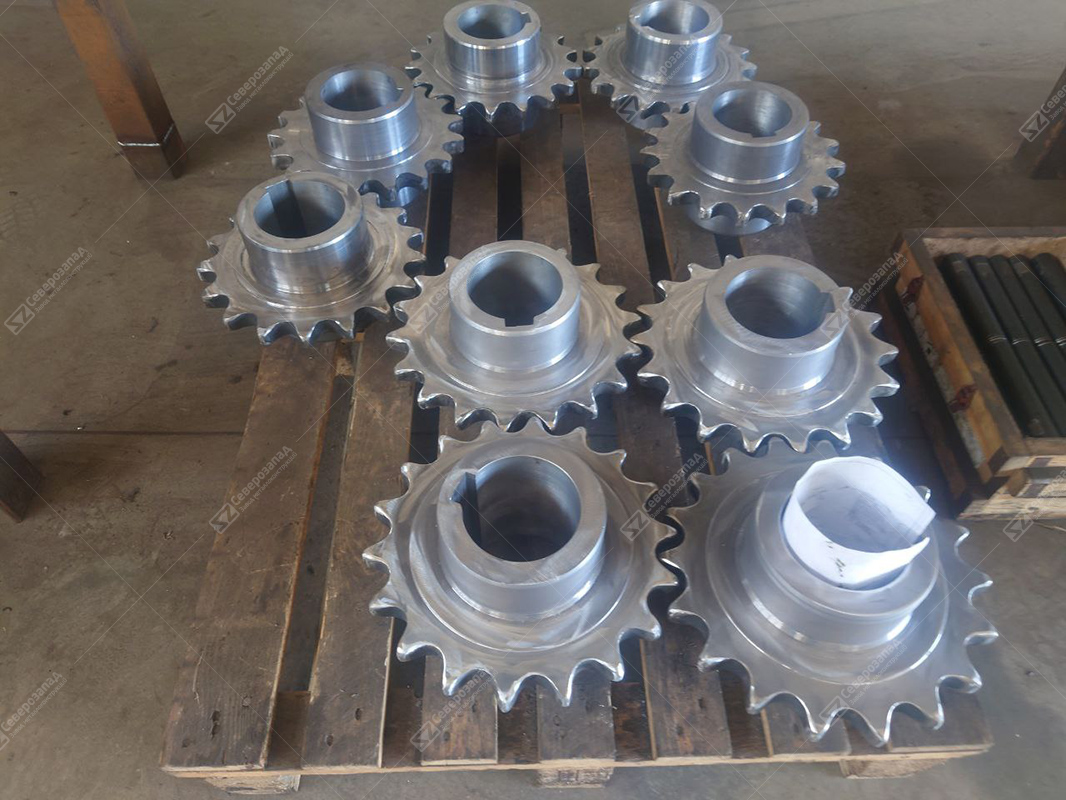

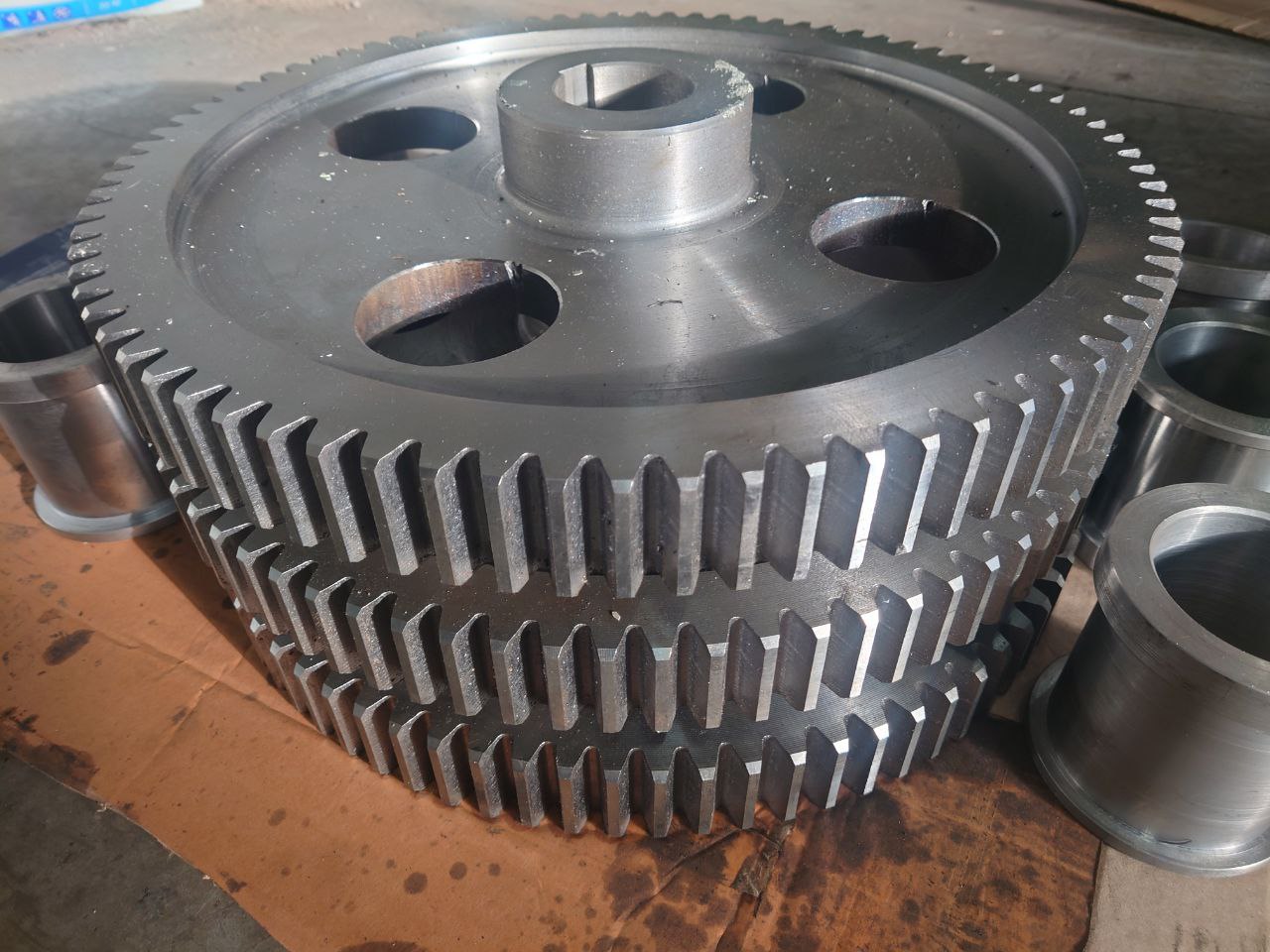

Завод "Северозапад" предлагает изготовление конвейерных звездочек по ГОСТ 54917-2012 всех видов: со ступицей, без ступицы, под втулку, двухрядные. Звездочки конвейерные изготавливаются только из стали высокого качества, проходя полный контроль на производстве. К каждому изделию мы предлагаем необходимый пакет документации, включающий в себя сертификаты качества и заключение заводской лаборатории.
Диаметральные размеры и форма зуба
Допустимые пределы для диаметра окружности впадин цепной звездочки
В миллиметрах
| Диаметр окружности впадин d1 | Верхнее отклонение | Нижнее отклонение |
|---|---|---|
| d1≤127 | 0 | 0,25 |
| 127<d1≤250 | 0 | 0,3 |
| d1>250 | h11а) | |
| а) см. ГОСТ 25347. | ||
Измерение по внешней поверхности роликов
Диаметры делительной окружности
В таблице 1 представлены расчетные диаметры делительной окружности звездочек для цепи с единичным шагом. Диаметры делительной окружности звездочек для цепей с любим другим шагом прямо пропорциональны шагу цепи.
Таблица А.1 - Диаметр делительной окружности
|
Число зубьев z |
Диаметр делительной окружности d для единого шагаа) |
Число зубьев z |
Диаметр делительной окружности d для единого шагаа) |
Число зубьев z |
Диаметр делительной окружности d для единого шагаа) |
Число зубьев z |
Диаметр делительной окружности d для единого шагаа) |
|---|---|---|---|---|---|---|---|
|
5 5 1/2 6 6 1/2 |
1,701 3 1,849 6 2 2,151 9 |
23 23 1/2 24 24 1/2 |
7,343 9 7,502 6 7,661 3 7,82 |
41 41 1/2 42 42 1/2 |
13,063 5 13,222 5 13,381 5 13,540 5 |
59 59 1/2 60 60 1/2 |
18,789 2 18,948 2 19,107 3 19,266 5 |
|
7 7 1/2 8 8 1/2 |
2,304 8 2,458 6 2,613 1 2,768 2 |
25 25 1/2 26 26 1/2 |
7,978 7 8,137 5 8,296 2 8,455 |
43 43 1/2 44 44 1/2 |
13,699 5 13,858 5 14,017 6 14,176 5 |
61 61 1/2 62 62 1/2 |
19,425 5 19,584 7 19,743 7 19,902 9 |
|
9 9 1/2 10 10 1/2 |
2,923 8 3,079 8 3,236 1 3,392 7 |
27 27 1/2 28 28 1/2 |
8,613 8 8,772 6 8,931 4 9,090 2 |
45 45 1/2 46 46 1/2 |
14,335 6 14,494 6 14,653 7 14,812 7 |
63 63 1/2 64 64 1/2 |
20,061 9 20,221 20,38 20,539 3 |
|
11 11 1/2 12 12 1/2 |
3,549 4 3,706 5 3,863 7 4,021 1 |
29 29 1/2 30 30 1/2 |
9,249 1 9,408 0 9,566 8 9,725 6 |
47 47 1/2 48 48 1/2 |
14,971 7 15,130 8 15,289 8 15,448 8 |
65 65 1/2 66 66 1/2 |
20,698 2 20,857 5 21,0164 21,175 7 |
|
13 13 1/2 14 14 1/2 |
4,178 6 4,336 2 4,494 4,651 8 |
31 31 1/2 32 32 1/2 |
9,884 5 10,043 4 10,202 3 10,361 2 |
49 49 1/2 50 50 1/2 |
15,607 9 15,766 9 15,926 16,085 |
67 67 1/2 68 68 1/2 |
21,334 6 21,493 9 21,652 8 21,812 1 |
|
15 15 1/2 16 16 1/2 |
4,809 7 4,967 7 5,125 8 5,284 |
33 33 1/2 34 34 1/2 |
10,520 10,679 10,838 10,996 9 |
51 51 1/2 52 52 1/2 |
16,244 1 16,403 1 16,562 2 16,721 2 |
69 69 1/2 70 70 1/2 |
21,971 22,130 3 22,289 2 22,448 5 |
|
17 17 1/2 18 18 1/2 |
5,442 2 5,600 5 5,758 8 5,917 1 |
35 35 1/2 36 36 1/2 |
11,1558 11,3148 11,473 7 11,632 7 |
53 53 1/2 54 54 1/2 |
16,880 3 17,039 3 17,1984 17,357 5 |
71 71 1/2 72 72 1/2 |
22,607 4 22,766 7 22,925 6 23,084 9 |
|
19 19 1/2 20 20 1/2 |
6,075 5 6,234 6,392 5 6,550 9 |
37 37 1/2 38 38 1/2 |
11,791 6 11,950 6 12,109 6 12,268 5 |
55 55 1/2 56 56 1/2 |
17,516 6 17,675 6 17,834 7 17,993 8 |
73 73 1/2 74 74 1/2 |
23,243 8 23,403 1 23,562 23,721 3 |
|
21 21 1/2 22 22 1/2 |
6,709 5 6,868 1 7,026 6 7,185 3 |
39 39 1/2 40 40 1/2 |
12,427 5 12,586 5 12,745 5 12,904 5 |
57 57 1/2 58 58 1/2 |
18,152 9 18,311 9 18,471 18,630 1 |
75 - - - |
23,880 2 - - - |
| а) Иногда называют «единичный диаметр делительной окружности». | |||||||
