Тупиковые упоры

Быстрый просмотр

Тупиковые упоры ПРУ, УР, УПК

Цена по запросу

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Тупиковые упоры предназначены для обеспечения безопасной эксплуатации различных грузоподъемных, портальный и мостовых кранов, которая заключается в ограничении передвижения крана по крановому пути.

Где купить тупиковые упоры для мостовых кранов и железных дорог

Завод металлоконструкций "Северозапад" принимает заказы на изготовление стальных тупиковых и железнодорожных упоров.

Тупиковые упоры подразделяются на три типа:

Ударные
Безударные
Комбинированные

Упор ударного типа используется чаще всего на козловых и портальных кранах ( без компенсирующего противовеса).

Упор безударного типа применяют на башенных и портовых кранах (имеющих компенсационный противовес).

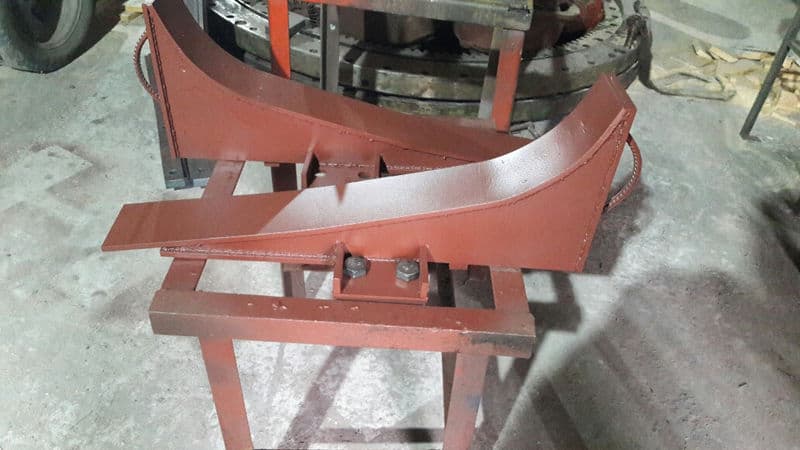

Тупиковый упор безударного типа

Тупиковый упор ударного типа

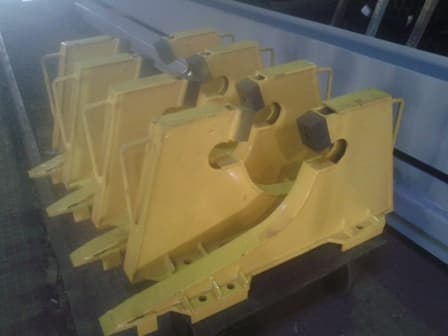

Комбинированный тупиковый упор

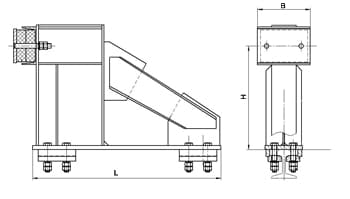

Схематический рисунок тупикового упора ударного типа

Рисунок тупикового упора комбинированного типа

Прайс-лист

Марка упора	Марка рельс	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	Цена, руб. без НДС
УТ-1Б	Р50, Р65	865	180	360	27	10990

Чертеж тупикового упора безударного типа

Прайс-лист на тупиковые упоры ударные для грузоподъемных механизмов (грузоподъемность от 20 до 50 т)

Марка упора	Марка рельс	Высота от оголовка рельса до центра упора, мм	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	Цена, руб. без НДС
УТ-1У	Р50, Р65	от 151 до 550	1070	250	750	83	18340
УТ-3У-МГ-Р50	Р50	от 100 до 150	610	250	500	45	17360
УТ-4У-МГ-Р65	Р65	от 100 до 150	610	250	500	45	18860
УТ-7У-КР80	КР80	от 151 до 550	1070	250	750	83	19910
УТ-9У-МГ-КР80	КР80	от 100 до 150	610	250	500	45	19910
УТ-11У-НС-КР80	КР80	от 550 до 1500	1500	250	1700	160	23570
УТ-12У-НС-Р50	Р50	от 550 до 1500	1500	250	1700	145	23570
УТ-13У-НС-Р65	Р65	от 550 до 1500	1500	250	1700	145	23570

Прайс-лист на тупиковые упоры ударные для грузоподъемных механизмов (грузоподъемность от 5 до 19 т)

Марка упора	Марка рельс	Высота от оголовка рельса до центра упора, мм	Длина, мм	Ширина, мм	Высота, мм	Масса, кг	Цена, руб. без НДС
УТ-2У	Р50, Р65	от 100 до 150	610	250	500	45	17360
УТ-5У-КГ-Р50	Р50	от 151 до 550	1070	250	750	83	18340
УТ-6У-КГ-Р65	Р65	от 100 до 150	1070	250	750	83	19910
УТ-8У-КР80	КР80	от 100 до 150	610	250	500	45	18860
УТ-10У-КГ-КР80	КР80	от 151 до 550	610	250	500	45	19810
УТ-11У-НС-КР80	КР80	от 550 до 1500	1500	250	1700	160	23570
УТ-14У-НС-Р50	Р50	от 550 до 1500	1500	250	1700	145	23570
УТ-15У-НС-Р65	Р65	от 550 до 1500	1500	250	1700	145	23570
