К серии 3.400-6/76 относятся унифицированные закладные детали сборных ж/б конструкций инженерных сооружений промышленных предприятий взамен серии 3.400-6. Используются в строительстве при креплении железобетонных конструкций. Закладываются в процессе бетонирования для фиксации элементов.
Группы закладных деталей

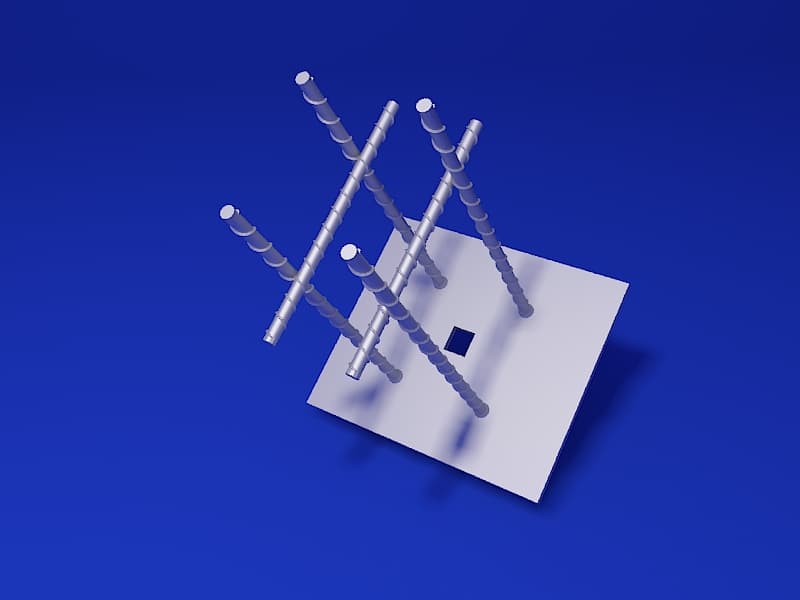

В зависимости от особенностей конструкции закладные детали серии 3.400-6/76 подразделяются на 5 групп:
- 1-я – пластины с прямыми приваренными анкерами.
- 2-я – пластины с прямыми анкерами, усиленными на концах шайбами.
- 3-я – пластины с гнутыми анкерами, приваренными внахлест.
- 4-я – изделия из фасонного металлопроката с различными анкерами.
- 5-я – параллельные пластины, соединенные анкерными стержнями.
Расчет закладных деталей
Расчет по нагрузке выполнен в соответствии со СНиП II 21-75. Если для проектируемых ж/б конструкций нагрузка или суммарные нагрузки на закладные детали будет отличаться от табличных данных, то проводят проверку этих деталей на новые нагрузки.
Конструктивно закладные детали выполнены из пластин (марки стали – 8Ст3 и БСт3) с анкерными стержнями класса A-III диаметром 8-14 мм. При такой конструкции можно использовать электродуговую сварку на сварочных автоматах. Допускается замена анкеров класса A-III на A-II при условии увеличения площади сечения в 1,26 раз.
Толщина стальных пластин выбрана в соответствии со СНиП II-B.3-72. При этом учитывается диаметр анкеров, условия эксплуатации. Если изделия будут эксплуатироваться на открытом воздухе, то толщина пластин должна быть не менее 8 мм, а фасонного металлопроката – не менее 6 мм.
При ситуациях, когда строительные конструкции инженерных сооружений не позволяют выполнить монтаж деталей с нормальной длиной анкеров, то используются стержни укороченной длины с пластинами (шайбами) на конце. Также допускаются головки, высаженные горячим способом.
Особенности производства
Закладные детали серии 3.400-6/76 изготавливаются посредством электродуговой сварки стержней к пластинам на сварочных автоматах. Если такая возможность производства отсутствует, то можно использовать ручную электродуговую сварку, но при условии, что толщина пластин удовлетворяет требованиям по нормативной документации. Нельзя сваривать анкеры ручным электродуговым способом кольцевыми швами втавр.
Для производства допускаются разные марки стали – ВСт.3, для горячекатаных стержней AIII – 35ГС, 25Г2С. Конкретная марка стального сплава определяется в соответствии с проектом с учетом оказываемых нагрузок и температур эксплуатации.
Продлить срок службы изделий, закладываемых при возведении инженерных сооружений, можно несколькими способами:
- Бетонирование бетоном той же плотности, что и ж/б конструкции, которые фиксируются данными закладными деталями.
- Использование антикоррозийных покрытий, препятствующих образованию коррозии на стали вследствие воздействия влаги и реакции с кислородом.
Материал антикоррозийной обработки выбирается в зависимости от конкретного проекта с учетом среды, ее агрессивности. Что касается агрессивности воздушной среды, то это табличные данные, определяемые однозначно по сведениям из приложения к нормативной документации для данной серии закладных деталей.
Агрессивные газы в окружающей среде определяются в соответствии с табличными данными. Есть ряд исключений. Во-первых, если в воздушной среде есть несколько агрессивных газов на производстве, то при расчете выбирается наиболее агрессивный из них (например, аммиак, сероводород и пр.).
Унификация
Размеры пластин и анкерных стержней являются унифицированными, и строго определены. Каждый типоразмер соответствует определенному номеру в каждой группе. Возможно изменение размеров пластин, стержней по согласованию с заказчиком с учетом требований конкретного проекта.
Маркировка
Закладные детали имеют следующее обозначение: МИX-Y, где X – номер группы изделия, а Y – порядковый номер в группе. Пример: МИ4-12. Таким образом, определение является однозначным, но возможны разные размеры пластин и анкеров в зависимости от проекта. Данный момент согласовывается с заказчиком.
