Закладные детали по серии 1.400.15 необходимы для крепления железобетонных конструкций между собой или же для присоединения различных навесных изделий (лестницы, козырьки и т.п.).
Закладные детали - металлические пластины различной формы с наваренными на них металлическими анкерами, которые закладываются в конструкции до бетонирования для соединений сваркой сборных и сборно-монолитных железобетонных конструкций между собой и с другими конструкциями зданий и сооружений.

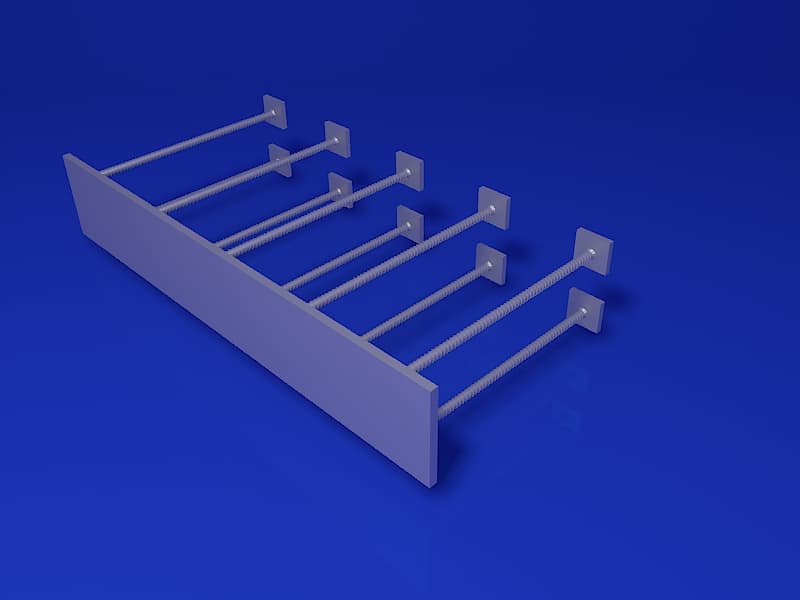

Изделие закладное МН 127- МН 132
Наша компания уже не первый год является производителем закладных деталей серии 1.400.15, которые используются в железобетонных конструкциях.
Мы изготавливаем закладные детали по серии 1.400.15 в соответствии с нормативно-технической документацией для данного вида изделий, при этом, учитывая все пожелания заказчика (при заказе учитывается марка стали, покрытие, маркировка и даже упаковка готовой продукции).
Прайс-лист на закладные изделия серии 1.400.15 можно увидеть на сайте завода.
Закладные детали относятся к технологически простым изделиям и к ним, как правило, не предъявляются жесткие требования по точности изготовления, но таких изделий требуется много и в кратчайшие сроки, которые мы неукоснительно выдерживаем.
Серия 1.400.15 от завода "Северозапад"
Завод металлоконструкций «Северозапад» приглашает к сотрудничеству строительные и подрядные организации и предлагает заказать по выгодным ценам закладные детали для железобетонных конструкций.
Дополнительные услуги от завода
- В работу принимаются чертежи заказчика, если требуется изготовление закладных деталей для железобетонных конструкций.
- При необходимости производится доработка типовой рабочей документации с учетом особенностей проектируемого или строящегося объекта, изменений в конструкции.
- Подбирается оптимальный вариант сплава для пластины, анкерных стержней, антикоррозийной обработки.
- Производится расчет максимально допустимой нагрузки на каждую деталь и всю конструкцию в целом.
Особенности изготовления изделий
Основное предназначение закладных — крепление технологических конструкций между собой, к вертикально расположенным бетонным сооружениям. Речь идет о монтаже лестничных пролетов, козырьков, навесов, ферм и т. д. Процесс производства закладных деталей регламентируется ГОСТ, нормативными документами в сфере безопасности.
Производство закладных деталей предполагает, что на специально подготовленных пластину, плоскую или изогнутую под определенным углом навариваются стержни из арматуры: гладкой или рифленой.
Предназначены закладные изделия для установки на объектах:
- Гражданского, промышленного, военного назначения;
- На сельхозпредприятиях;
- И т. д.
Максимально допустимое отклонение по размерам — не более 5 мм от расчетного значения.
ГОСТ регламентирует и максимально допустимое отклонение от вертикали для анкерных стержней:
- Для колонн, фермовых сооружений — не более 5 мм на всю длину;
- Для строений и конструкций всех остальных типов — не более 10 мм.
Закладные детали под воздействием статических нагрузок не должны изгибаться, деформироваться, отрываться от соединительных сварных швов. Арматурные стержни не должны менять свое положение, направление, угол наклона.

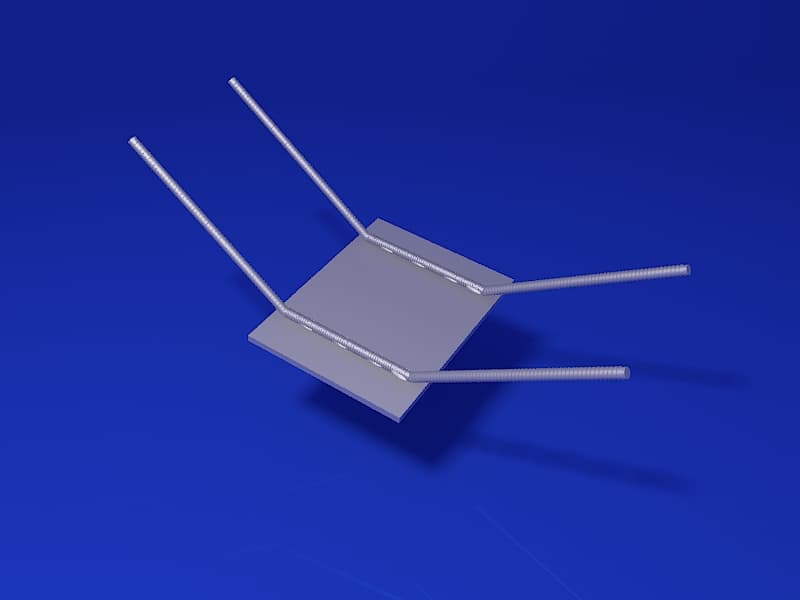

Изделие закладное МН 401 - МН 404
С целью увеличения продолжительности срока службы открытые поверхности закладных деталей покрываются специальными антикоррозийными составами, снижающими негативное воздействие влаги.
В соответствии с пожеланиями заказчика на все закладные детали могут быть нанесены такие виды покрытия, как лакокрасочное, оцинковка, хромирование, маркировка. Производство осуществляется из арматурных стержней и листового или профильного прокатов.

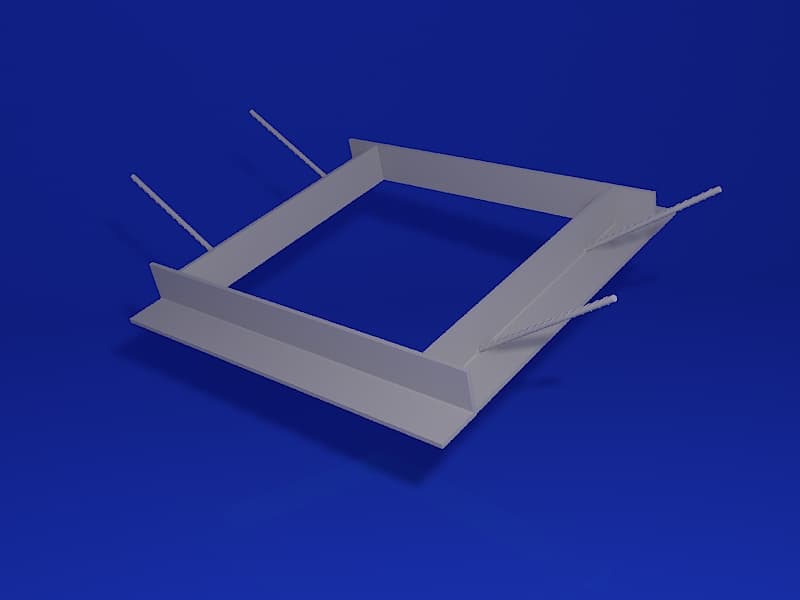

Изделие закладное МН 701 - МН 725
В зависимости от расположения анкерных стержней относительно плоского элемента различают закладные детали с перпендикулярным, наклонным, параллельным или смешанным расположением анкерных стержней.
Чертеж изделия закладного МН 701-МН 725
Серия 1.400 – 15 Выпуск 0
Унифицированные изделия закладные железобетонных конструкций для крепления технологических коммуникаций и устройств. Материалы для проектирования
Общая часть
Представленная серия 1.400 – 15 состоит из двух частей:
- Выпуск 0 – материалы проектирования
- Выпуск 1- рабочие чертежи.
Изделия закладные, которые даются в рамках серии 1.200-15, разделены на 8 групп по конструктивном признаку, краткая характеристика каждой группы приводится на 1.400-15.80.01.
Рабочие чертежи созданы для применения к нормальным условиям эксплуатации закладных деталей, а именно:
- Температура эксплуатации конструкции по расчету ни ниже -30С;
- Изделия закладные принимают исключительно статические нагрузки.
В связи с этим все элементы и пластины проката (профильного) проектируются из стали ВСт 3кп2 или БСт 3кп2 (для конструктивных изделий), стержни анкеров – из стали класса А III марки 25Г2С. Допускается использование для стержней анкеров стали 35ГС.
В любом заказе на производство закладных деталей должны содержаться такая дополнительная информация:
- Тип покрытия, защищающего от коррозии, и его состав (см. раздел 3 пояснительной записки).
- Марка стали для составляющих элементов изделия, которая соответствует данным приложений 3 и 4 СНиП II-21-75 – в случае, если изделие предназначено для работы при температуре ниже -30С или ожидается воздействие многократно повторяющихся или динамических нагрузок, необходимая марка стали отлична от принятой в рабочих чертежах представленной серии.
- Информации о недопустимости применения метода контактной рельефно-точечной сварки для приварки стержней анкеров внахлест, если Изделия закладные используются в конструкциях, подвергающихся вибрационной нагрузке.
- Указание о выполнении в пластине отверстия (d=50mm) для выхода воздушной массы и для контроилрования качества бетонирования – это касается изделий с размерами пластины более 300х300мм, которые располагаются в процессе бетонирования на верхней поверхности.
- Указание о приваривании анкеров к пластинам с раззенкованными отверстиями на в заводских условиях – для изделий, которые включены в группу «2», которые не устанавливаются в проектное положение сразу в собранном виде.
Крепление любых конструкций к закладным изделиям должно обеспечивать распределение равномерной нагрузки на все анкеры расчетного ряда. Такое усилие не должно вызывать изгиба пластин. Если это требование не может быть выполнено, необходимо провести уточняющие расчеты несущей способности анкеров изделия, а также проверить прочность пластины.
В конструкциях, где устанавливаются изделия групп «3» и «5» должны приниматься меры, предотвращающие откалывание бетона в зоне, где располагаются гнутые анкеры (например, в колоннах необходима установка хомутов, шаг которых не более 100 мм.
При эксплуатации несущей способности изделий «4» группы на 50% и более, необходимо применять, предотвращающие откалывание бетона в зоне, где расположены растянутые анкеры.
Конструирование и расчет закладных деталей
Конструирование и расчет всех закладных деталей выполняется по рекомендациям и методике, которые изложены в СНиП II-21-75 .а также в «Руководстве по проектированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения).
Все расчеты выполняются на статические расчетные нагрузки и учитывают коэффициент условий работы бетона .
В расчетах принимается такое расчетное сопротивление стали:
- Ra = 3400кг/см2 – для анкеров ⌀8AIII
- Ra = 3600кг/см2 – для анкеров ⌀10AIII/20AIII.
Изделия закладные, относящиеся к группам «1», «2», «3», «6» и частично «5»рассчитываются на сочетание нагрузок . Для заданных закладных деталей, состоящих в группе «1» с цифровым индексом «6» и изделий «3» группы выполняется проверка на прочность бетона к выкалыванию в зоне, где расположены растянутые анкеры при полной поверхности пирамиды выкалывания. Для изделий «3» группы такая проверка выполнена соответственно и для двух вариантов положений изделия при неполной поверхности пирамиды выкалывания (см. 1.400-15.В0.07, лист 3).
При нагрузках, которые отличаются от тех, что указаны в п.2.4, а также в тех случаях, когда изделия принимают и динамические или сейсмические нагрузки, должен производиться индивидуальный расчет закладной детали.
При установке закладных деталей, относящихся к группе «1» или «2» рядом к краем конструкции и в направлении воздействия нагрузки следует выполнить расчет бетона на откалывание в соответствии с п.3.108 «Руководства»…
При необходимости использовать закладная деталь «1» группы с укороченными анкерами (например, вместо МН-121-1 с анкерами 370мм использовать МН121-3 с анкерами 220мм) несущая способность изделия должна определяться с учетом фактической длины (см. формулу 308 «Руководства»…)
Антикоррозионная защита закладных деталей
Для продления службы Изделия закладные при возможности должны тщательно обетонироваться бетоном той же плотности, что и конструкция.
Используются также:
- Покрытия лакокрасочные;
- Металлические (алюминиевые и цинковые) покрытия;
- Комбинированные (лакокрасочные по металлическому подслою) покрытия.
Выбор покрытия и его состав выбирается в зависимости от характера и уровня агрессивности среды эксплуатации в соответствии с рекомендациями, которые приводятся в СНиП II-28-73, СНиП II-28-73 (дополнение), а также в «Руководстве по проектированию антикоррозионной защиты промышленных и сельскохозяйственных зданий и сооружений. Неметаллических конструкций».
Ведомость ссылочных документов
| №№ п/п | Обозначение | Наименование |
| 1 | СНиПІІ-21-75 | Нормы проектирования. Бетонные |
| и железобетонные конструкции | ||
| 2 | СНиПІІ-28-73 | Нормы проектирования. Защита |
| строительных конструкций от коррозии | ||
| 3 | СНиПІІ-28-73 | То же. Дополнение. |
| 4 | – | Руководство по проектированию бетонных |
| и железобетонных конструкций из тяжелого | ||
| бетона (без предварительного напряжения). | ||
| Москва, ЦНИИПромзданий и НИИЖБ, 1977г. | ||
| 5 | – | Руководство по проектированию |
| антикоррозионной защиты промышленных | ||
| и сельскохозяйственных зданий и сооружений. | ||
| Неметаллические конструкции. | ||
| Москва, НИИЖБ, 1975г. |
Таблица 1 Группа закладных деталей
| Таблица 1(начало) | ||||
| Группа закладных изделий | Перечень марок | Обозначение чертежа с номенклатурой изделий | Примечания | |
| 1 | МН101М ÷ Н164 (с цифровыми индексами1 ÷ 6) | 1.400-15.80.02 |
1. Подбор закладных изделий при Q ≤30тс. и е ≤0,2м выполняется по табл. 3 ÷ 5 (см. 1.400-15.80.03). 2. При е>0,2м рекомендуется пользоваться графиками несущей способности (см.1.400-15.80.13). 3. При других видах нагрузки требуется индивидуальных расчет закладных изделий. |
|
| 2 | МН201 ÷ МН228 (с цифровыми индексами1 ÷ 7) | 1.400-15.80.04 |
1. Подбор закладных изделий при Q ≤26тс. и е ≤0,2м выполняется по табл. 7 и 8 (см. 1.400-15.80.05). 2. При е>0,2м рекомендуется пользоваться графиками несущей способности (см.1.400-15.80.13). 3. При других видах нагрузки требуется индивидуальных расчет закладных изделий. |
|
| 3 | МН301 ÷ МН325 (с цифровыми индексами 1 ÷ 5) | 1.400-15.80.06 |
1. Рекомендуется применение в следующих случаях: а)закладное изделие расположено близко к краю конструкции в направлении сдвигающей силы; б) малая толщина конструкции не позволяет установить закладное изделие группы "1"; в) установка закладного изделия с гнутыми анкерами в пространственный каркас конструкции не вызывает затруднений. 2. Максимальная несущая способность приведена в табл.10 (см. 1.400-15.80.07). |
|
Таблица 2 Номенклатура закладных деталей, входящих в группу «1»
Таблицы 3, 4 и 5 для подбора закладных деталей, входящих в группу «1» при сочетании нагрузок Q и M=Q*e
Таблица 4
| Напряженное состояние бетона в напралении, перпендикулярном направлению анкеров | Последний индекс в марке закладного изделия | |||||||
| Бетон М 150 нМ200 | Бетон М 300 | Бетон М 400 | ||||||
| е=0 | е>0 | e=0 | e>0 | e=0 | e>0 | |||
| При нормальной заделке анкеров | Бетон растянут | 0 ≤ σб ≤R ρ | 1 | 1 | 2 | 2 | 3 | 2 |
| σб> R ρ | 1 | 4 | 2 | 5 | 3 | 5 | ||
| Бетон сжат | 3 | 2 | 3 | 3 | 3 | 3 | ||
| При укороченой заделке анкеров | Бетон растянут | 0 ≤ σб ≤R ρ | 5,6 | 5,6 | 6 | 6 | 6 | 6 |
| σб> R ρ | 5,6 | *) | 6 | *) | 6 | *) | ||
| Бетон сжат | 6 | 6 | 6 | 6 | 6 | 6 | ||
| *) См. пункт 5.в на листе 14. | ||||||||
Подбор закладных деталей для конструкций из бетона марки М 150 выполняется в соответствии с данными граф для бетона марки М 200 при увеличенной на 30 % заданной нагрузке. Например, при нагрузке 8.0 тс подбор должен производиться по Q= 1,3 * 8,0 = 10,4 т.с.
Подбор закладных деталей для конструкций из бетона марки М 400 выполняется в соответствии с данными граф для бетона марки М300. При этом допускается уменьшать заданную нагрузку на 8 %, если выдерживается соотношение e/z≤0,25. Например, при нагрузке 8,0 тс подбор может производится на нагрузку Q– (1-0,08) * 8,0 = 7,4 тс.
Значения z приведены в таблице 3 на схемах нагрузки.
Для заданных закладных деталей, длина которых дана в п.м., указана равномерно распределенная нагрузка, приходящаяся на 1 п.м.
Порядок подбора марки изделия
Выбор марки при нагрузке Q, которая прилагается с эксцентриситетом е, выполняется в заданной последовательности:
- Изначально устанавливаются необходимые размеры пластины изделия, марка бетона для конструкции, толщина самой конструкции, положение закладной детали при бетонировании и напряженное состояние бетона в области установки детали.
- В соответствии с таблицей 3 находится марка изделия без цифрового обозначения индекса, а также и диаметр анкеров.
- В соответствии с графами таблицы 4 выделяется цифровой индекс, который соответствует нормальной заделке анкеров.
- В соответствии с таблицей 5 определяется необходимая длина анкеров Lан выбранной марки закладной детали.
Таблица 6. Номенклатура закладных деталей, входящих в группу «2»
Таблицы 7 и 8. Для подбора закладных деталей, входящих в группу «2» при сочетании нагрузок Q и М = Q*е
