Закладные детали МН314, МН315, МН316, МН317 изготовлены из листовой стали и арматурных стержней. В конструкции присутствует пластина прямоугольной формы и 11 прутьев. 8 прутьев приварены перпендикулярно плоскости, 3 прута – по одной длинной стороне наклонно. Перпендикулярные стержни располагаются параллельно в два ряда вдоль длинных сторон с отступом от края 35-40 мм. С одной стороны 4 стержня в нижней части оформлены дополнительными маленькими пластинками со стороной 40-50 мм.
Марка стали выбирается заказчиком. Наружное покрытие – оцинковка, окрашивание или хромирование.

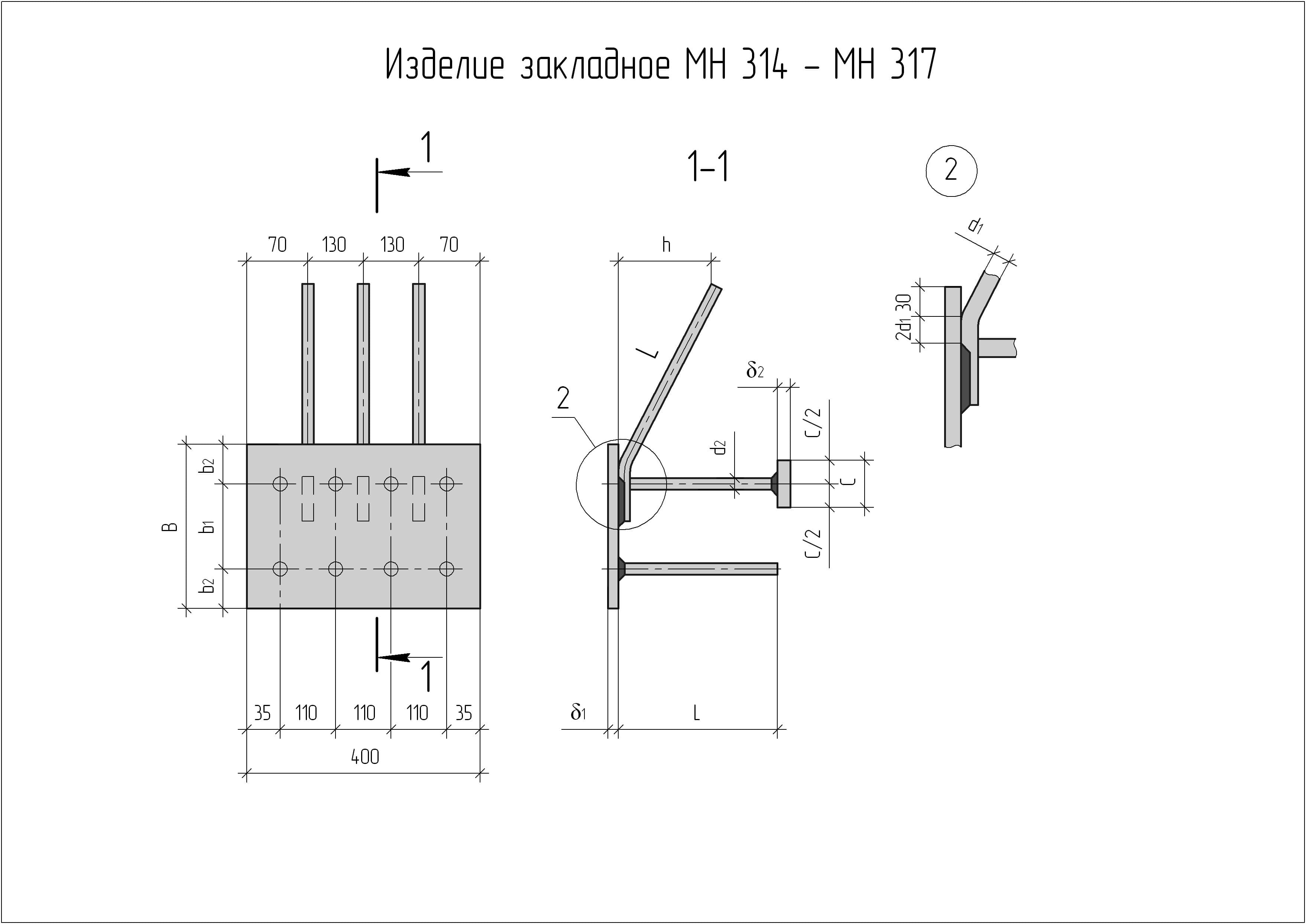

Чертеж изделия закладного МН 314 - МН 317
Технические характеристики закладных изделий серии 1.400-15 МН314-МН317
| Изделие закладное | Марка | Обозначение | Размеры, мм | Масса, кг | Цена за шт с НДС | ||||||||||
| В | В1 | В2 | δ1 | d1 | l | h | d2 | L | c | δ2 | |||||
| МН314-МН317 | МН314-1 | 1.400-15.В1.340 | 250 | 180 | 35 | 8 | 12AIII | 480 | 120 | 10AIII | 120 | 40 | 8 | 8,9 | 668 |
| МН314-2 | 1.400-15.В1.340-01 | 250 | 180 | 35 | 8 | 12AIII | 480 | 170 | 10AIII | 170 | 40 | 8 | 9,2 | 690 | |
| МН314-3 | 1.400-15.В1.340-02 | 250 | 180 | 35 | 8 | 12AIII | 480 | 170 | 10AIII | 220 | 40 | 8 | 9,4 | 705 | |
| МН316-1 | 1.400-15.В1.340-03 | 300 | 220 | 40 | 8 | 12AIII | 480 | 120 | 10AIII | 120 | 40 | 8 | 10,1 | 758 | |
| МН316-2 | 1.400-15.В1.340-04 | 300 | 220 | 40 | 8 | 12AIII | 480 | 170 | 10AIII | 170 | 40 | 8 | 10,4 | 780 | |
| МН316-3 | 1.400-15.В1.340-05 | 300 | 220 | 40 | 8 | 12AIII | 480 | 170 | 10AIII | 220 | 40 | 8 | 10,6 | 795 | |
| МН315-2 | 1.400-15.В1.340-06 | 250 | 180 | 35 | 10 | 16AIII | 620 | 160 | 14AIII | 170 | 50 | 10 | 13,9 | 1043 | |
| МН315-3 | 1.400-15.В1.340-07 | 250 | 180 | 35 | 10 | 16AIII | 620 | 210 | 14AIII | 220 | 50 | 10 | 14,4 | 1080 | |
| МН315-4 | 1.400-15.В1.340-08 | 250 | 180 | 35 | 10 | 16AIII | 620 | 210 | 14AIII | 270 | 50 | 10 | 14,8 | 1110 | |
| МН315-5 | 1.400-15.В1.340-09 | 250 | 180 | 35 | 10 | 16AIII | 620 | 210 | 14AIII | 370 | 50 | 10 | 15,8 | 1185 | |
| МН317-2 | 1.400-15.В1.340-10 | 300 | 220 | 40 | 10 | 16AIII | 620 | 160 | 14AIII | 170 | 50 | 10 | 15,4 | 1155 | |
| МН317-3 | 1.400-15.В1.340-11 | 300 | 220 | 40 | 10 | 16AIII | 620 | 210 | 14AIII | 220 | 50 | 10 | 15,9 | 1193 | |
| МН317-4 | 1.400-15.В1.340-12 | 300 | 220 | 40 | 10 | 16AIII | 620 | 210 | 14AIII | 270 | 50 | 10 | 16,3 | 1223 | |
| МН317-5 | 1.400-15.В1.340-13 | 300 | 220 | 40 | 10 | 16AIII | 620 | 210 | 14AIII | 370 | 50 | 10 | 17,3 | 1298 | |
