Сальники для труб

Стандарты при изготовлении сальников

Сальники представляют собой закладные изделия, которые повсеместно применяются для создания проемов в стенах, через которые прокладываются водопроводные и канализационные трубы с температурой транспортируемых веществ не > 50° С.

На заводе "Северозапад" происходит изготовление сальников согласно ГОСТ.

Эти детали предназначены для прокладки труб через стены в любых типах грунта. Они препятствуют протеканию и повреждению инженерных сетей из-за движений почвы или усадки зданий. Также надежно фиксируют трубу в стене и не дают ей сместиться из-за вымывания почвы или других возможных вибраций.

При изготовлении следует принимать во внимание тип веществ, которые будут транспортироваться, а также то, что максимальная допустимая температура не должна быть выше указанных в проекте норм.

Марки стали подбираются согласно этим показателям.

Типы сальников

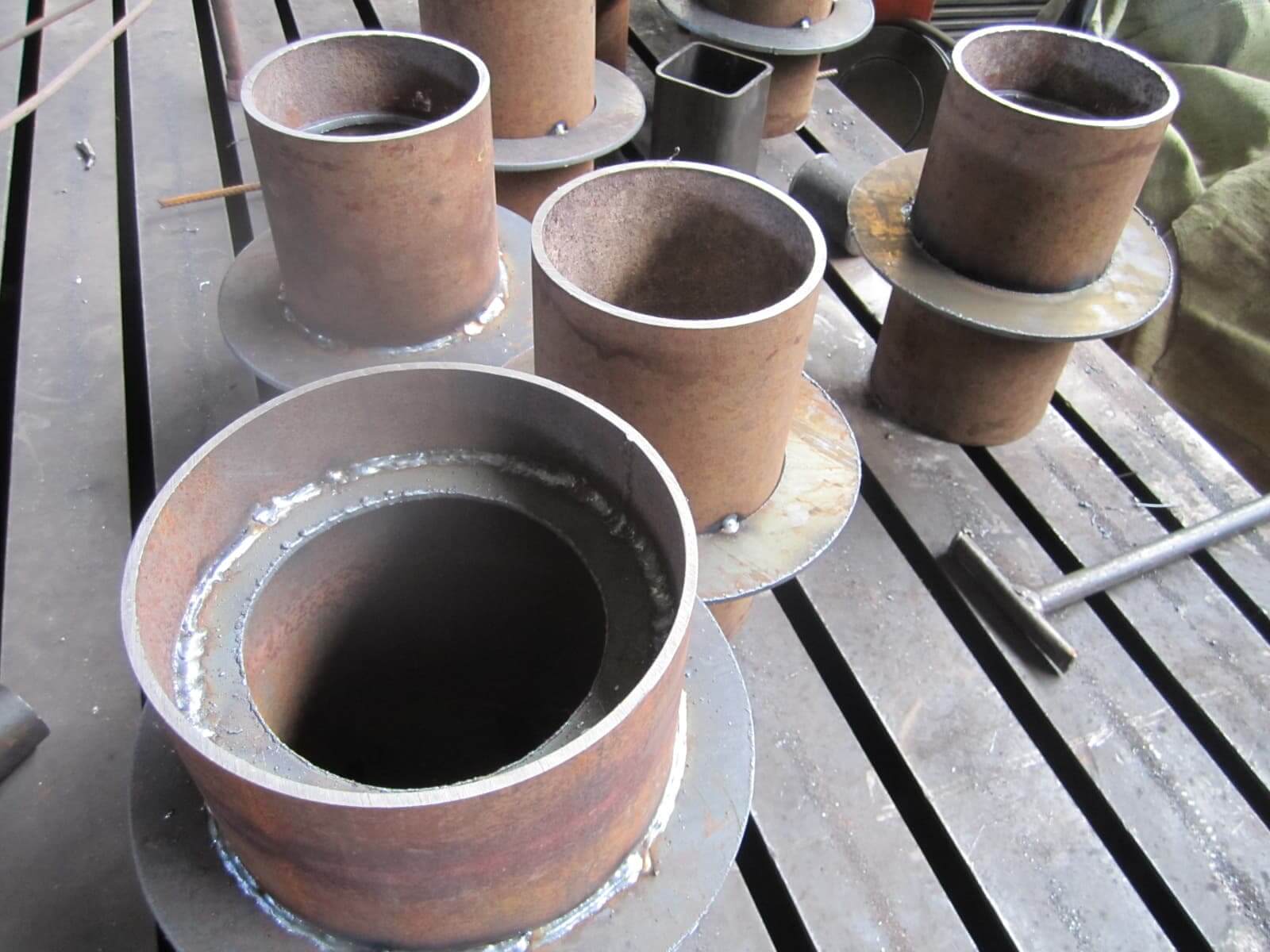

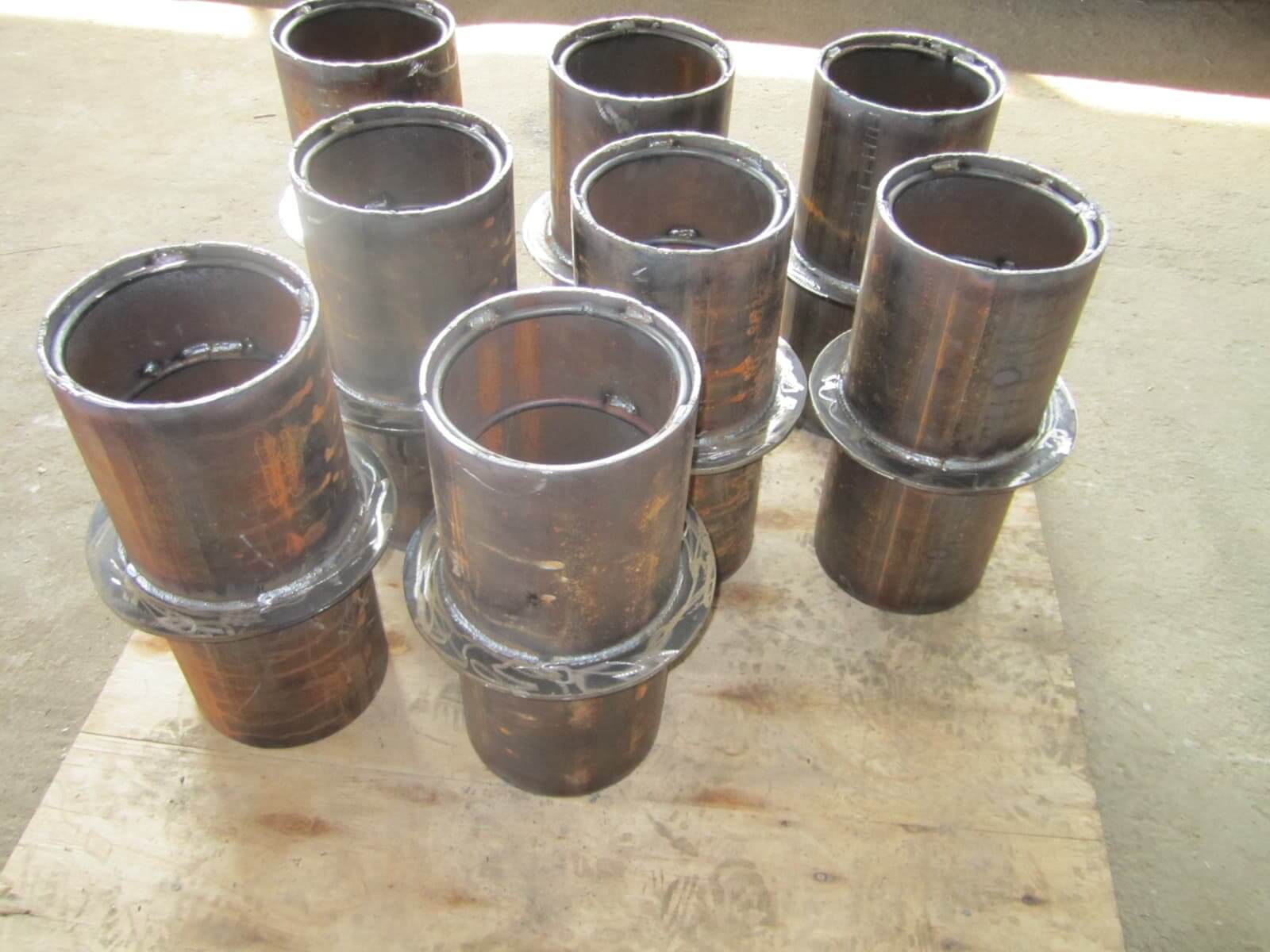

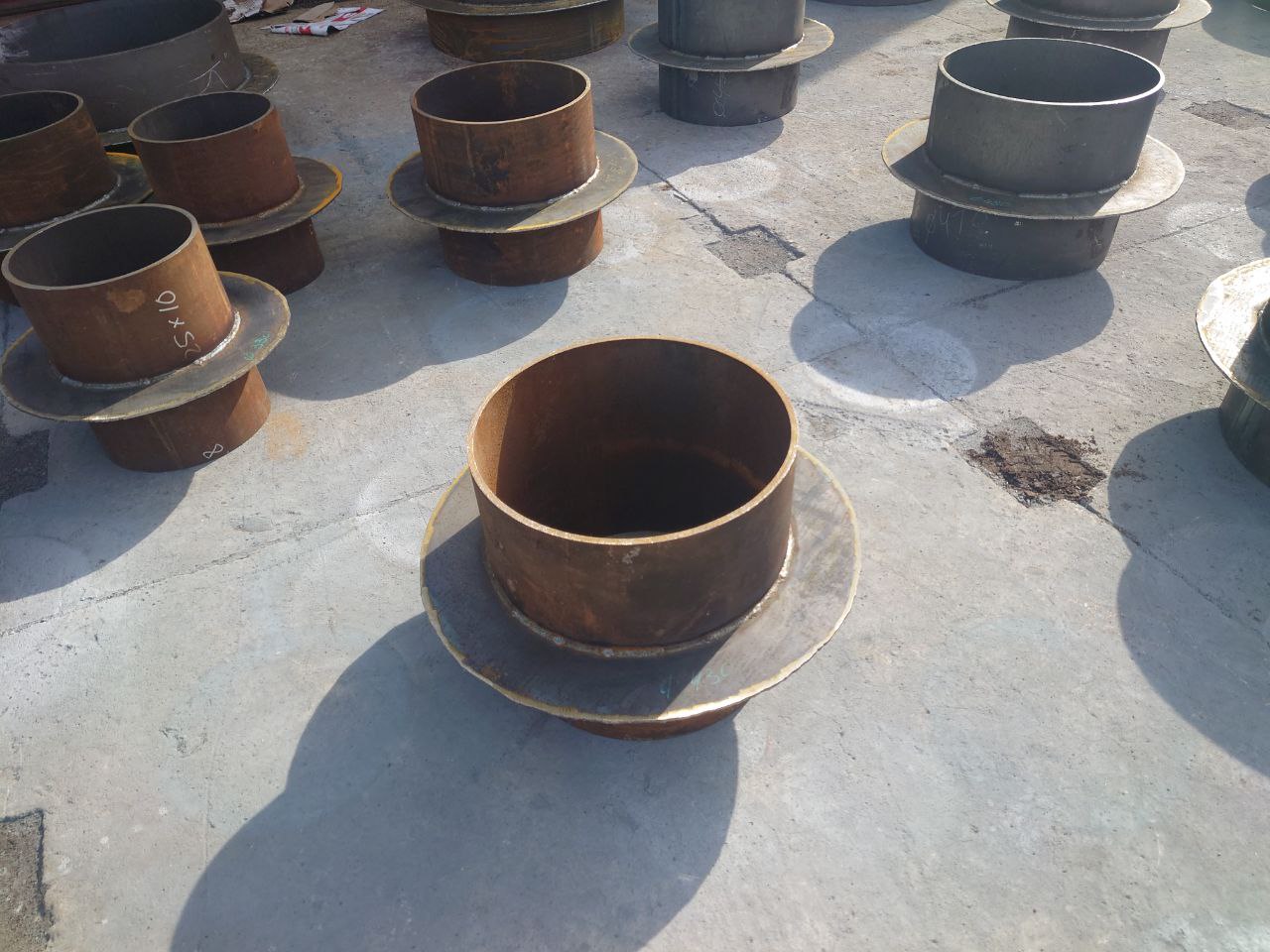

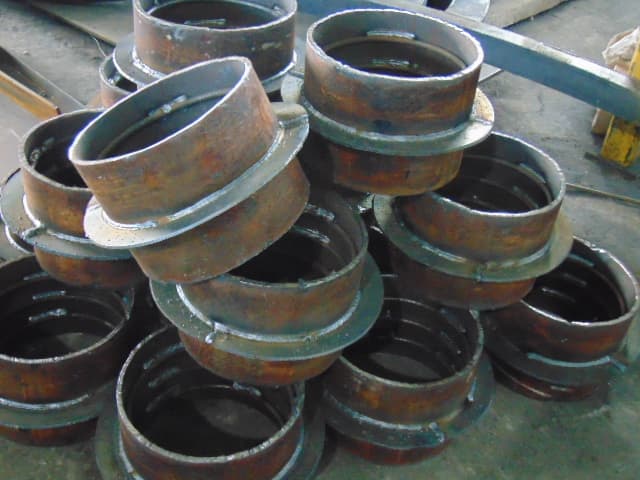

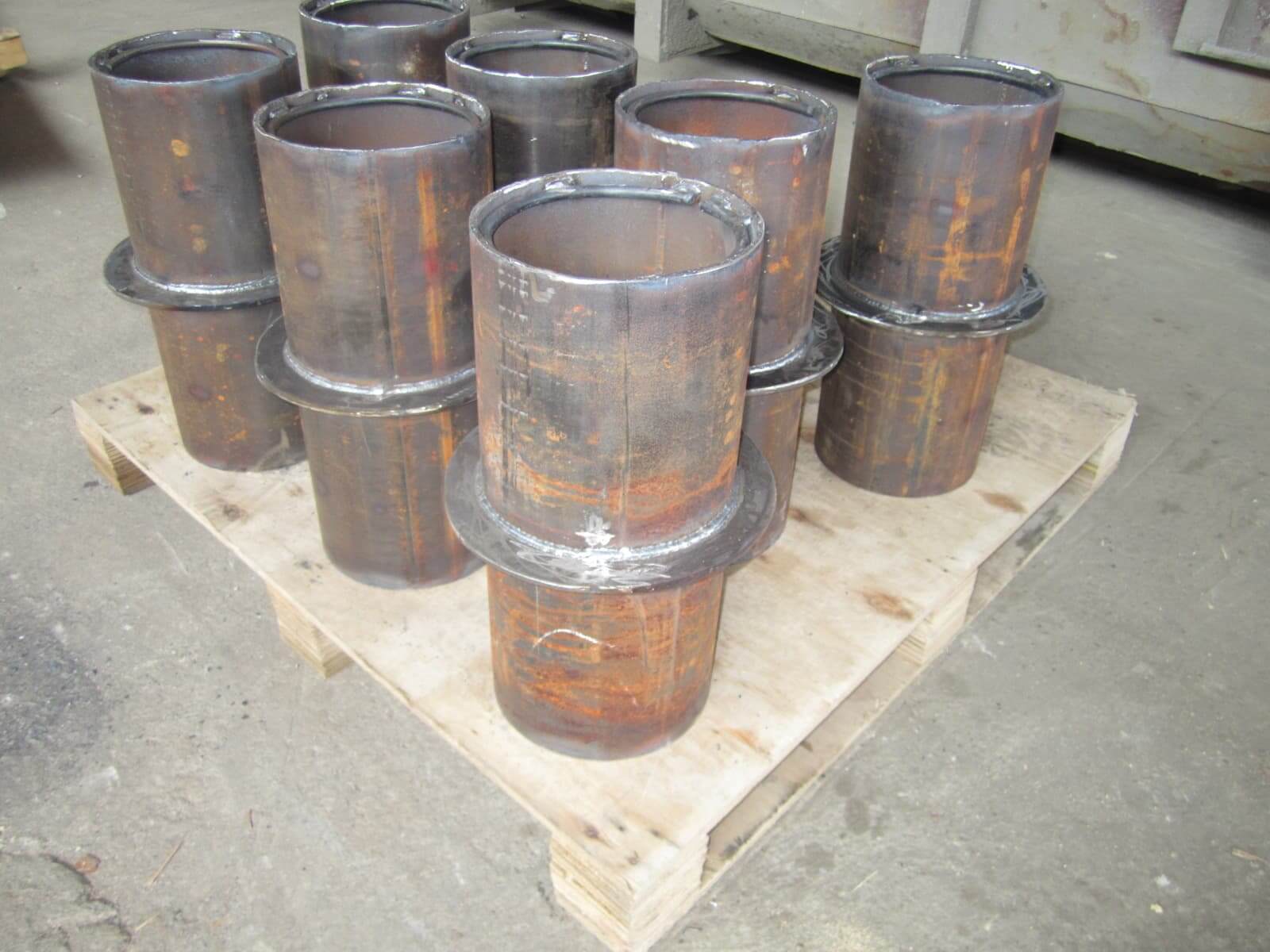

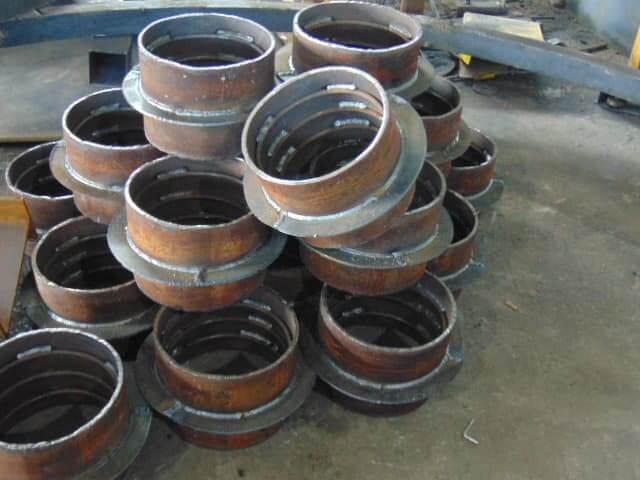

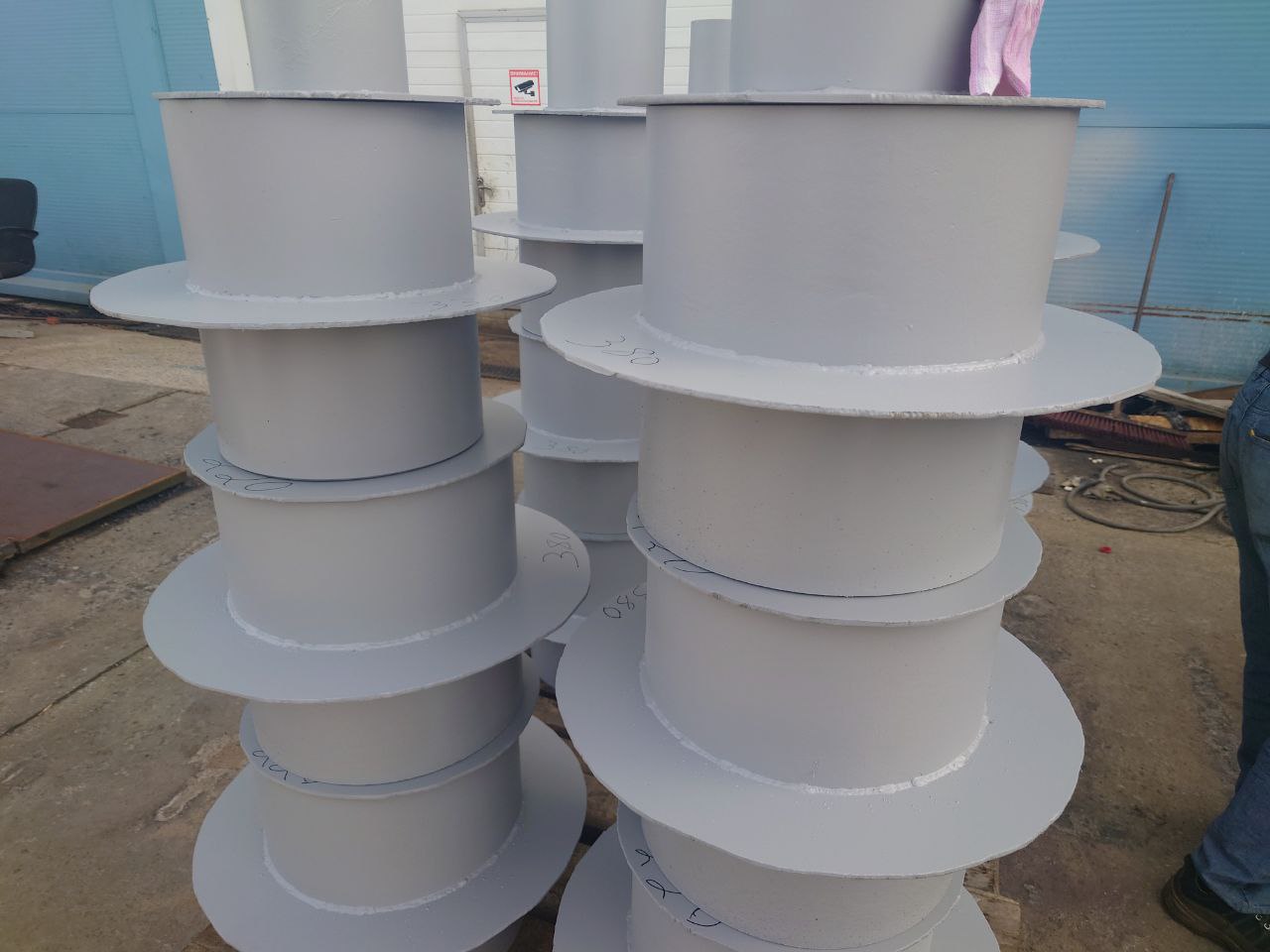

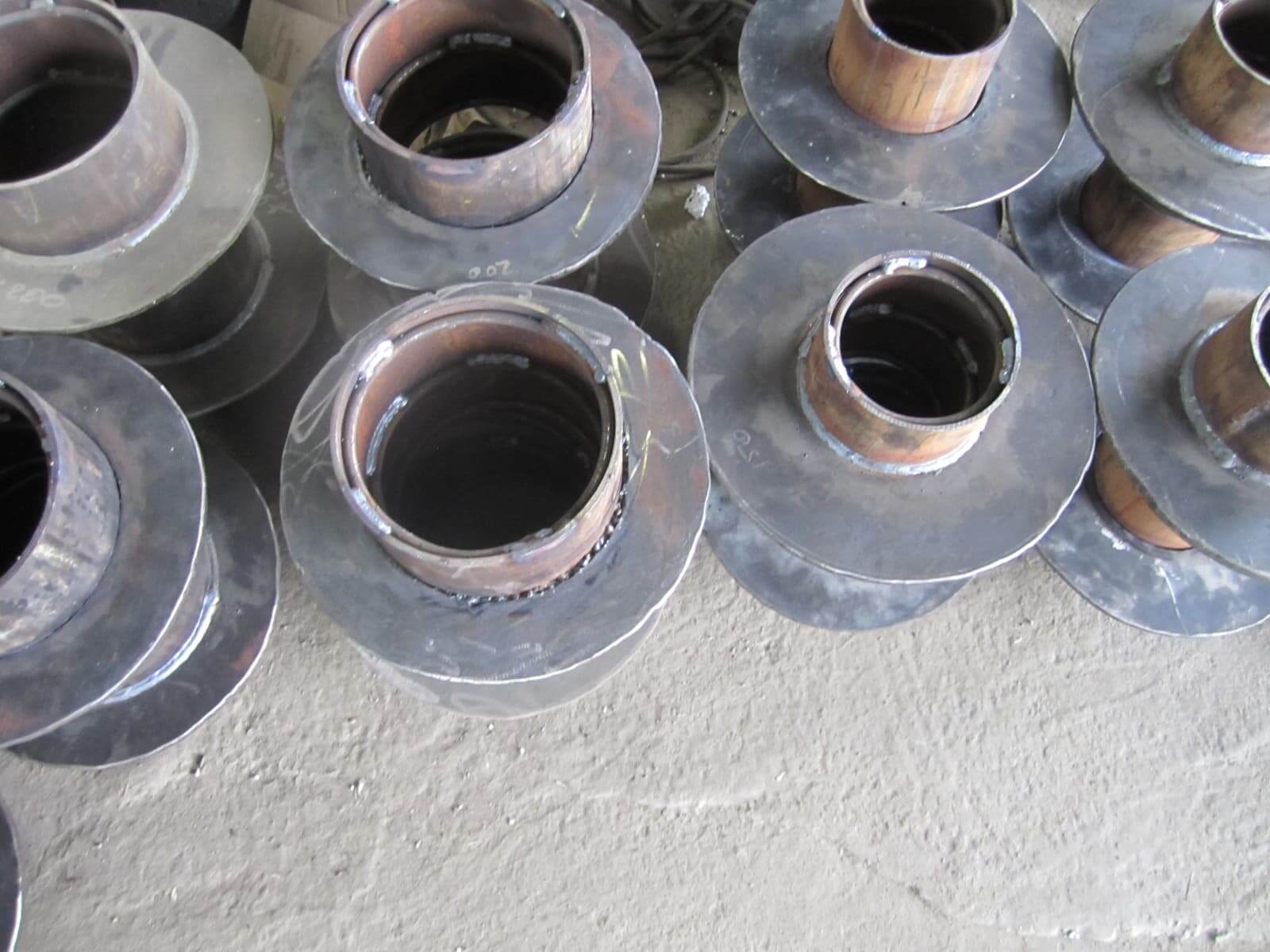

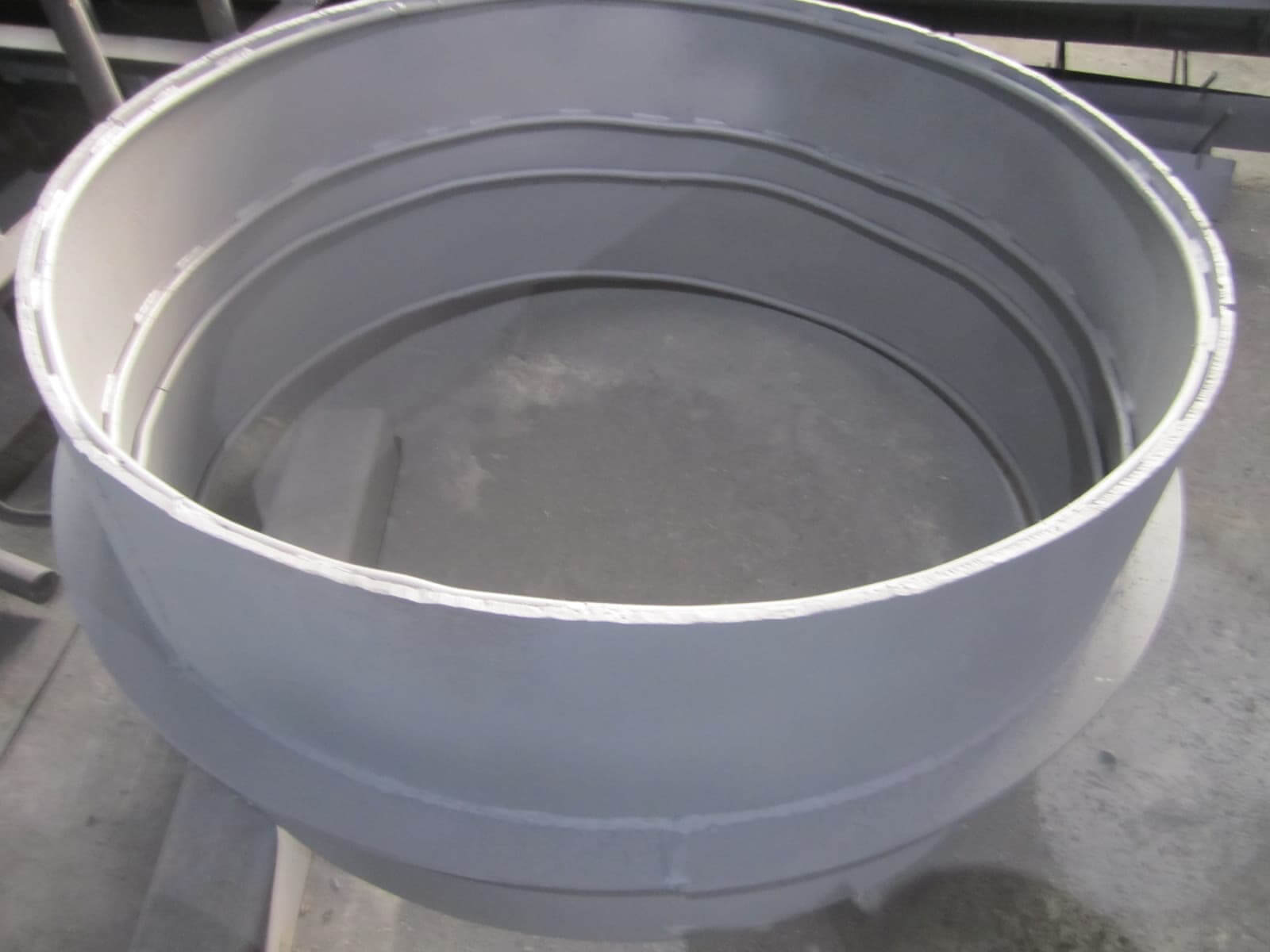

• Сальники набивные – подходят для прокладки труб сквозь стены, производятся по серии 5.900 2. Легкая и простая конструкция обеспечивает их невысокую цену.

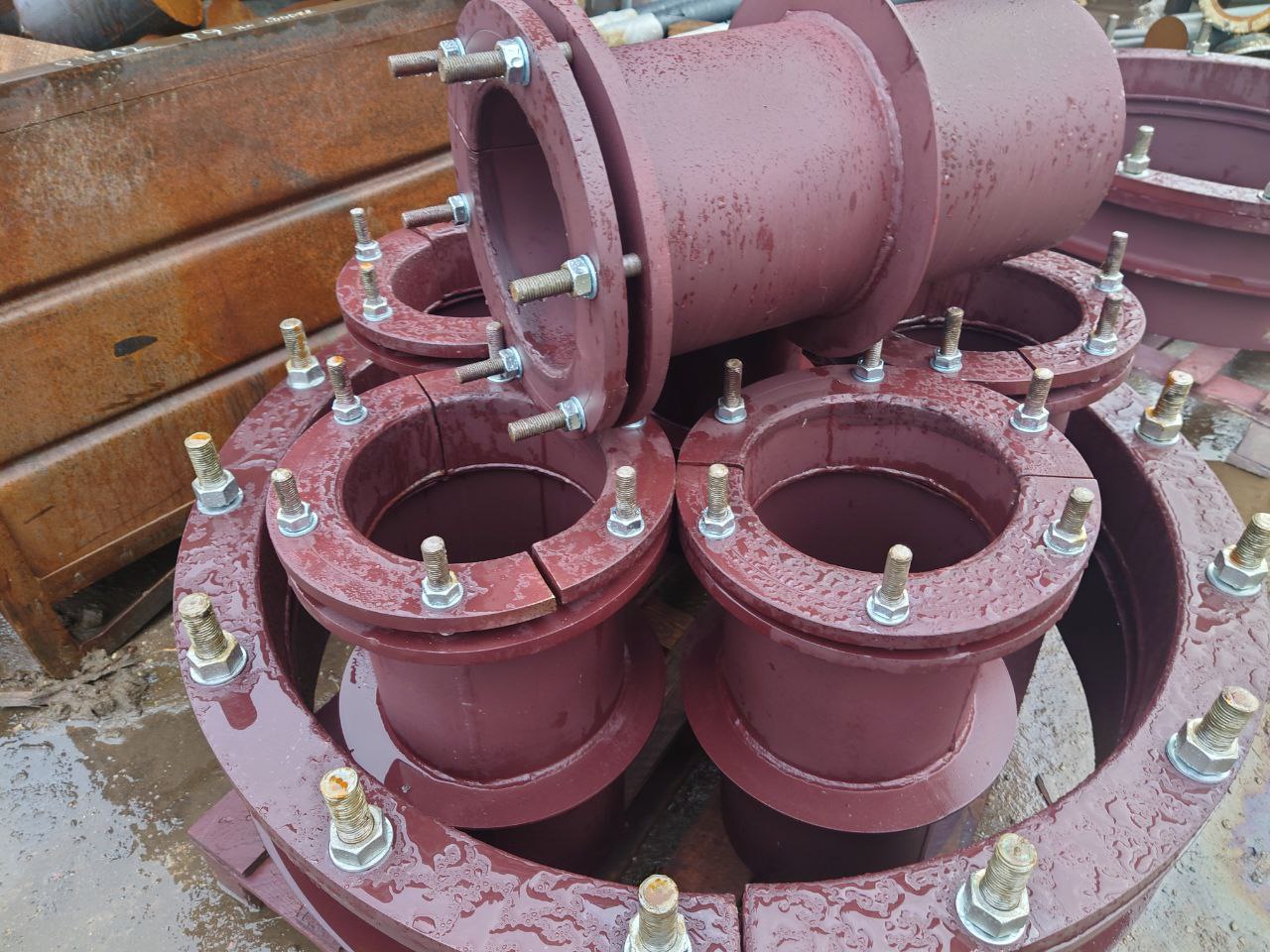

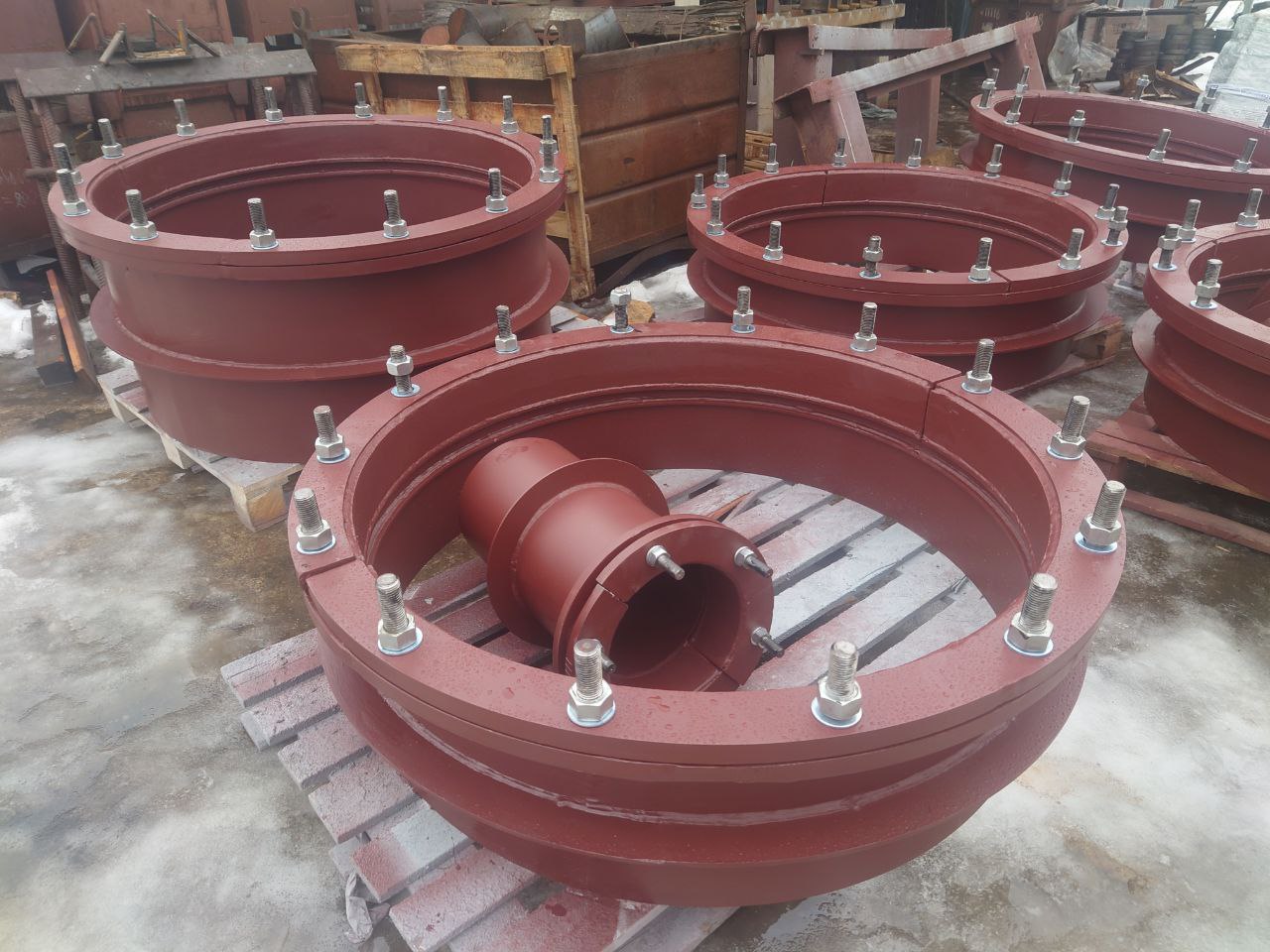

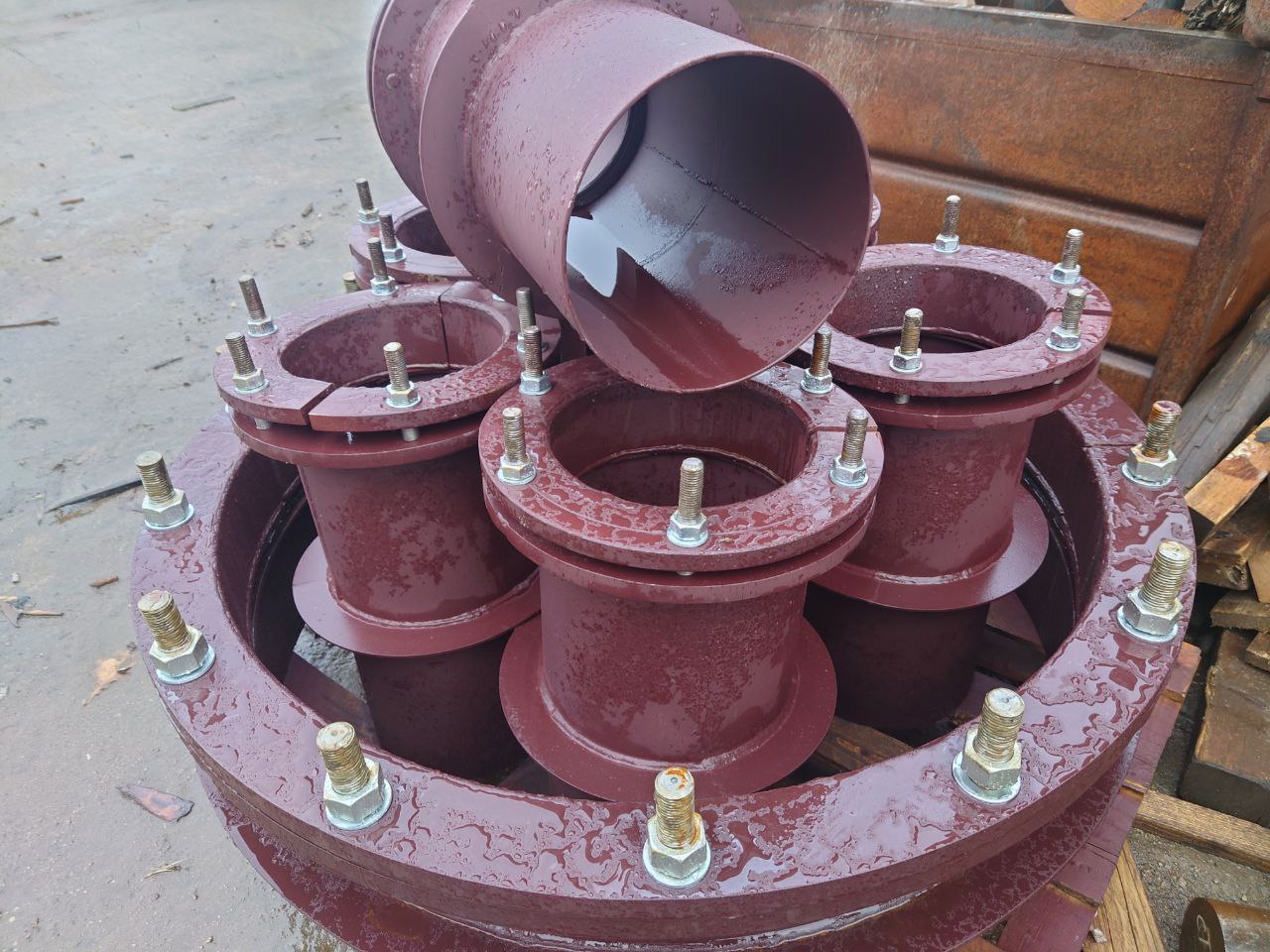

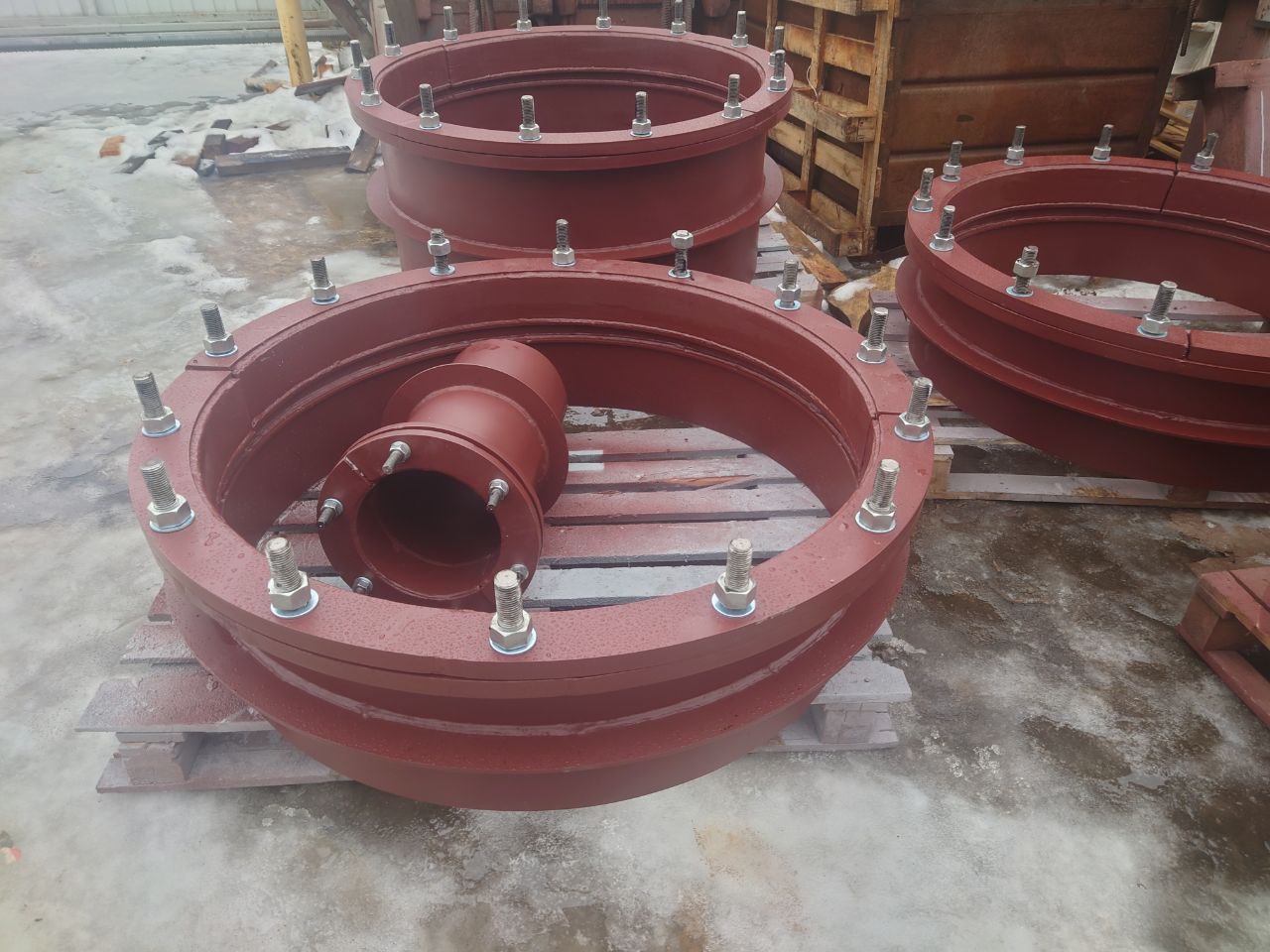

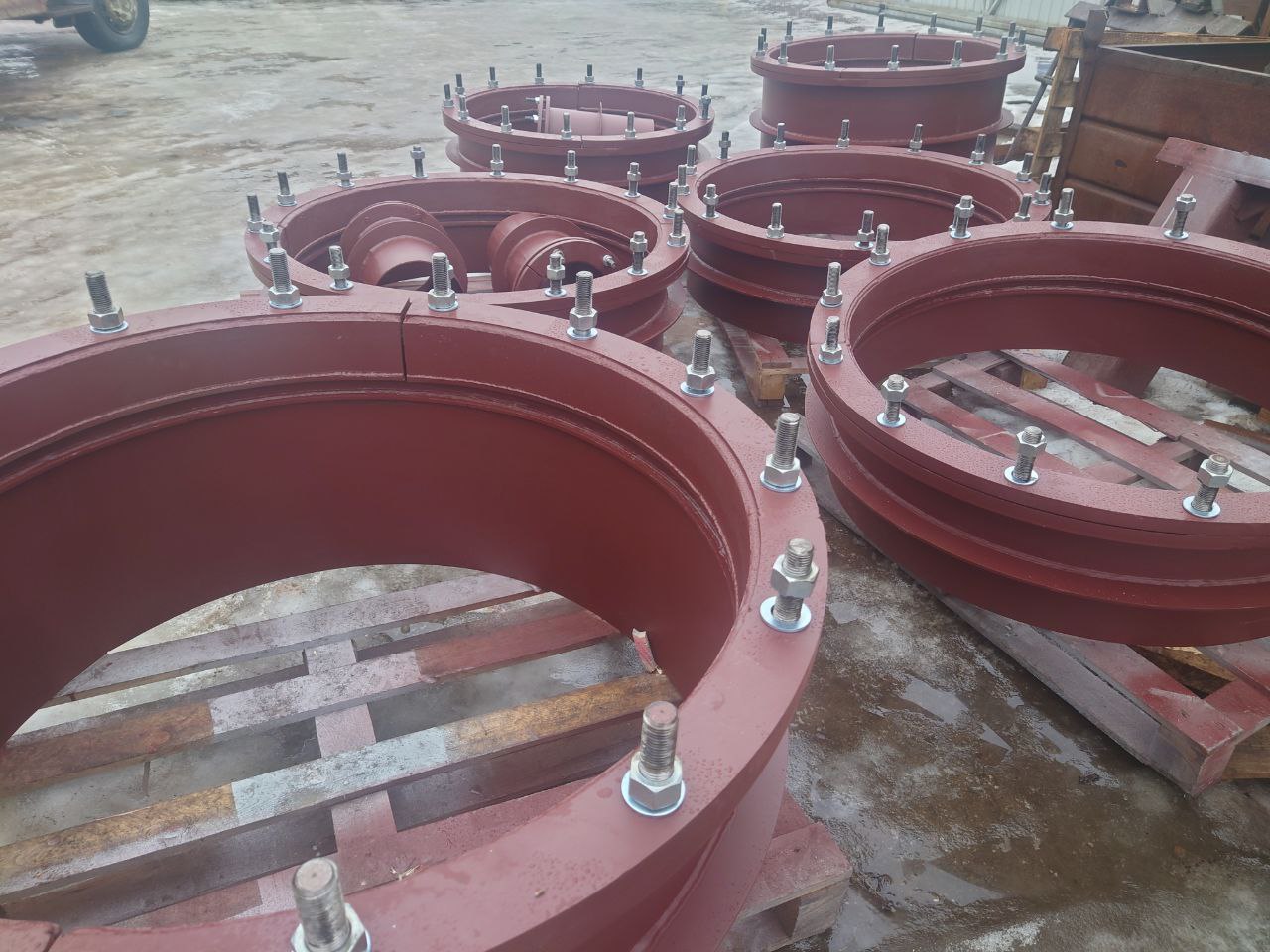

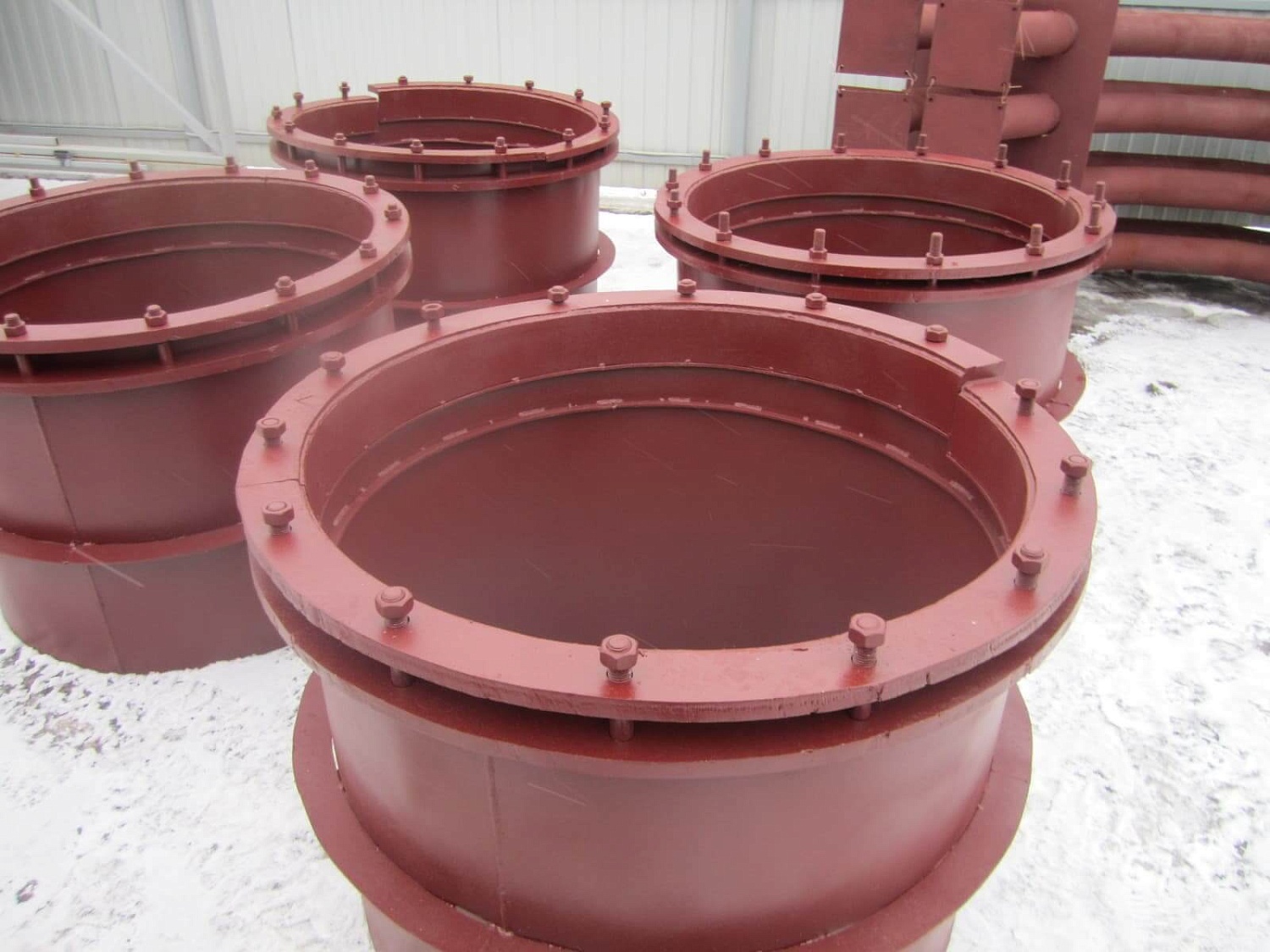

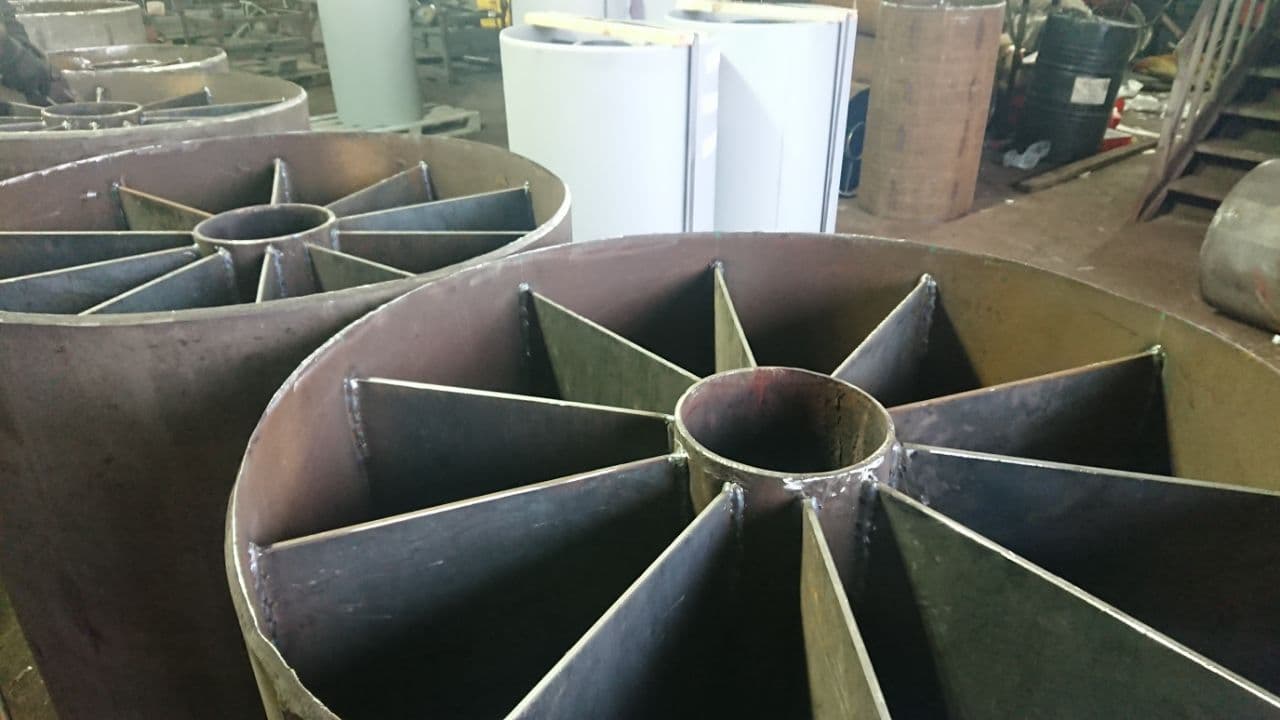

• Сальники нажимные – производятся согласно серии 5.900 3 и могут быть использованы для прокладки теплотрасс. За счет конструкции с дополнительными ребрами жесткости могут быть использованы в более сложных климатических условиях.

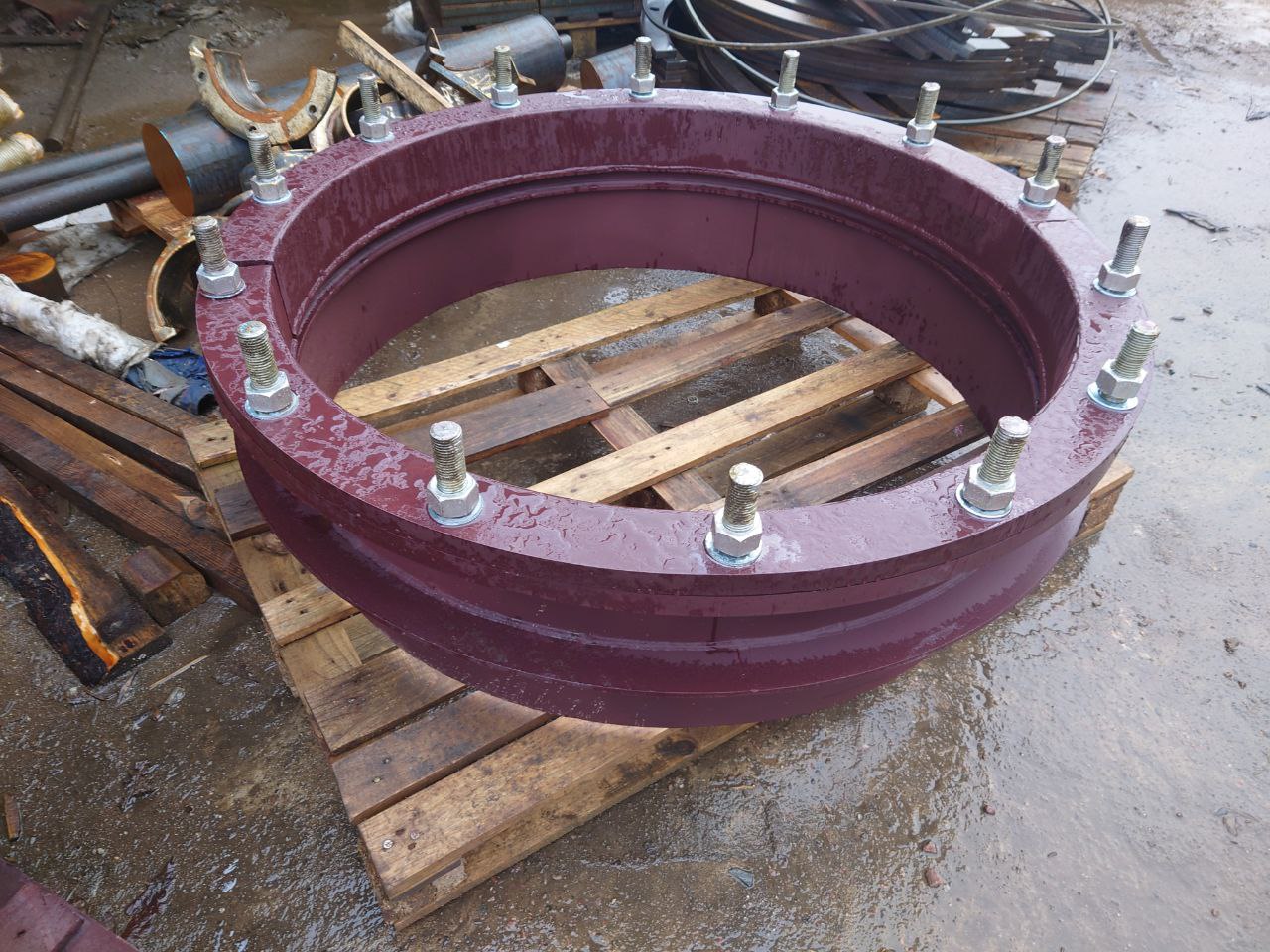

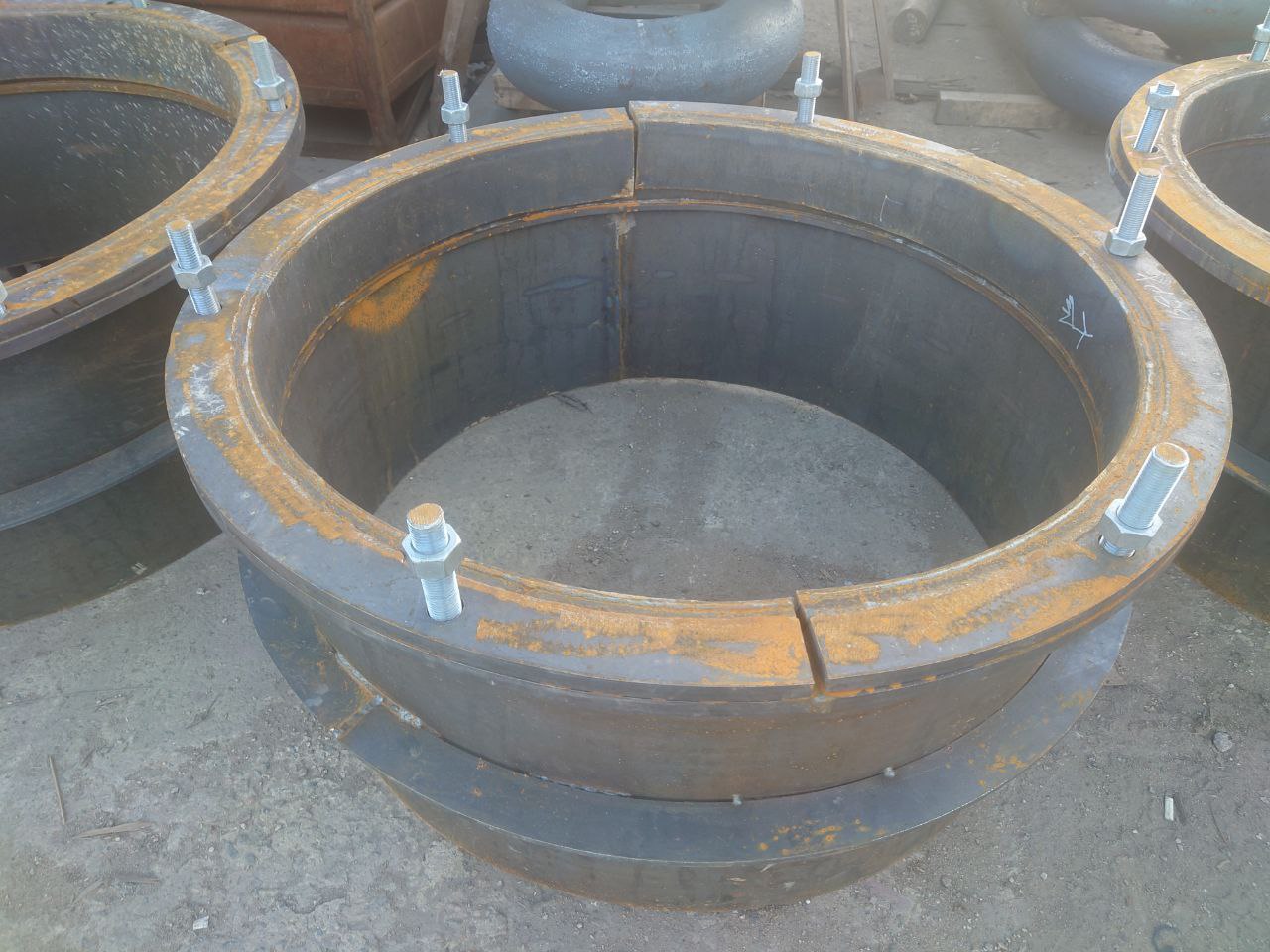

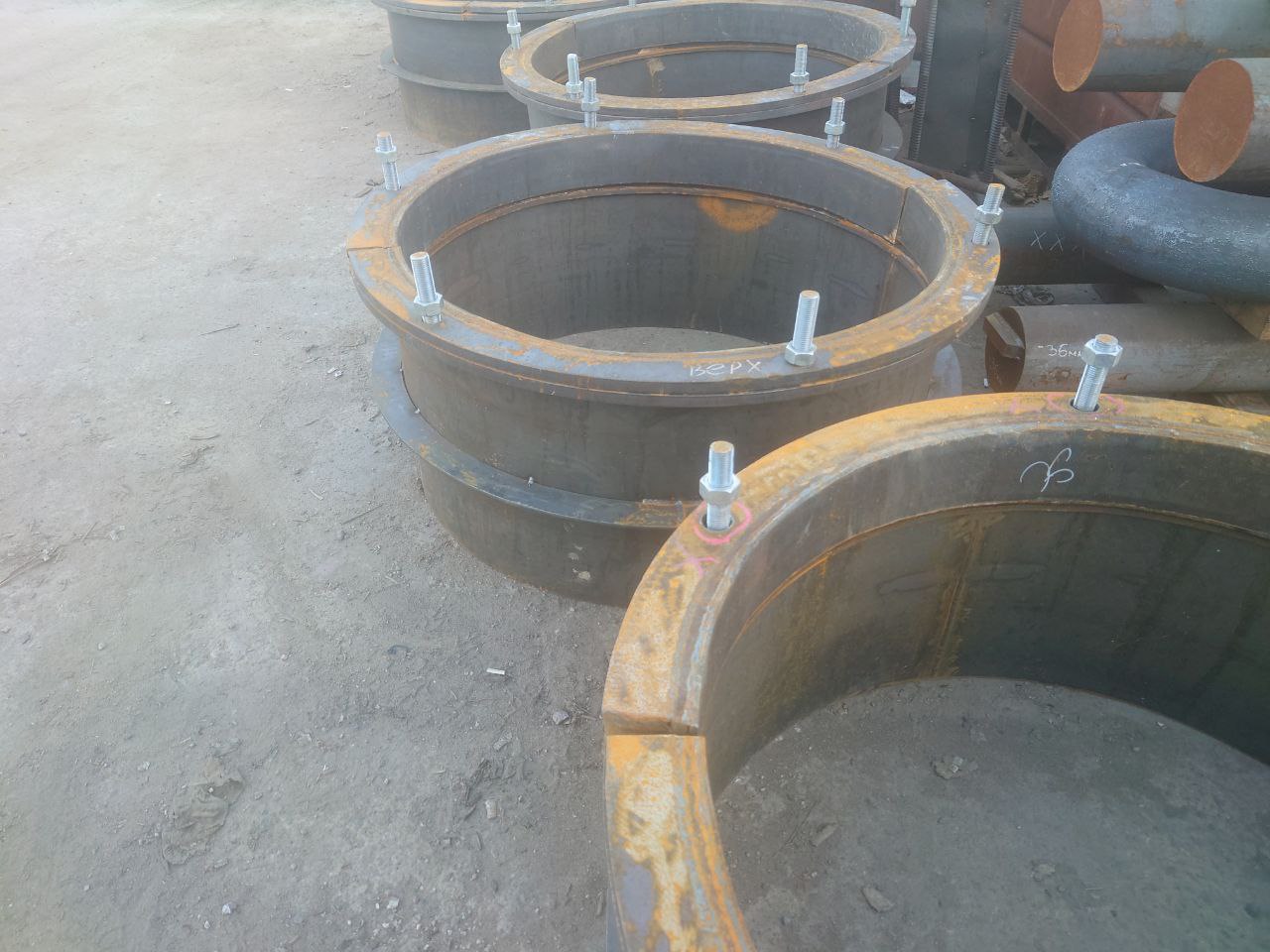

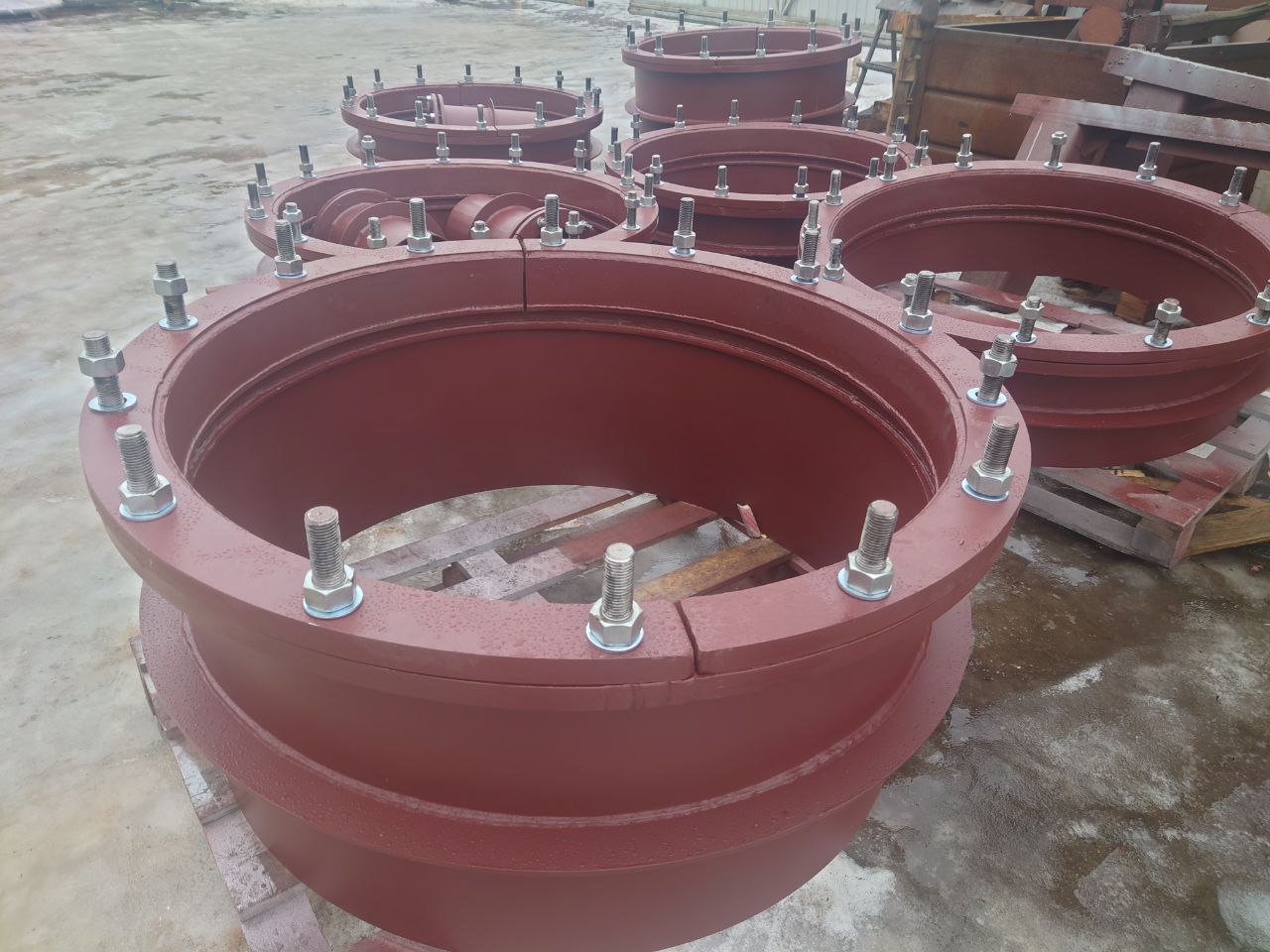

При установке сальника на уже действующие трубопроводы он выполняется из двух разъемных деталей. После монтажа они свариваются, что обеспечивает высокую надежность. Если осуществляется новое строительство, то корпус сальника вкладывается в отверстие в стене и приваривается к продольной или поперечной арматуре для фиксации.

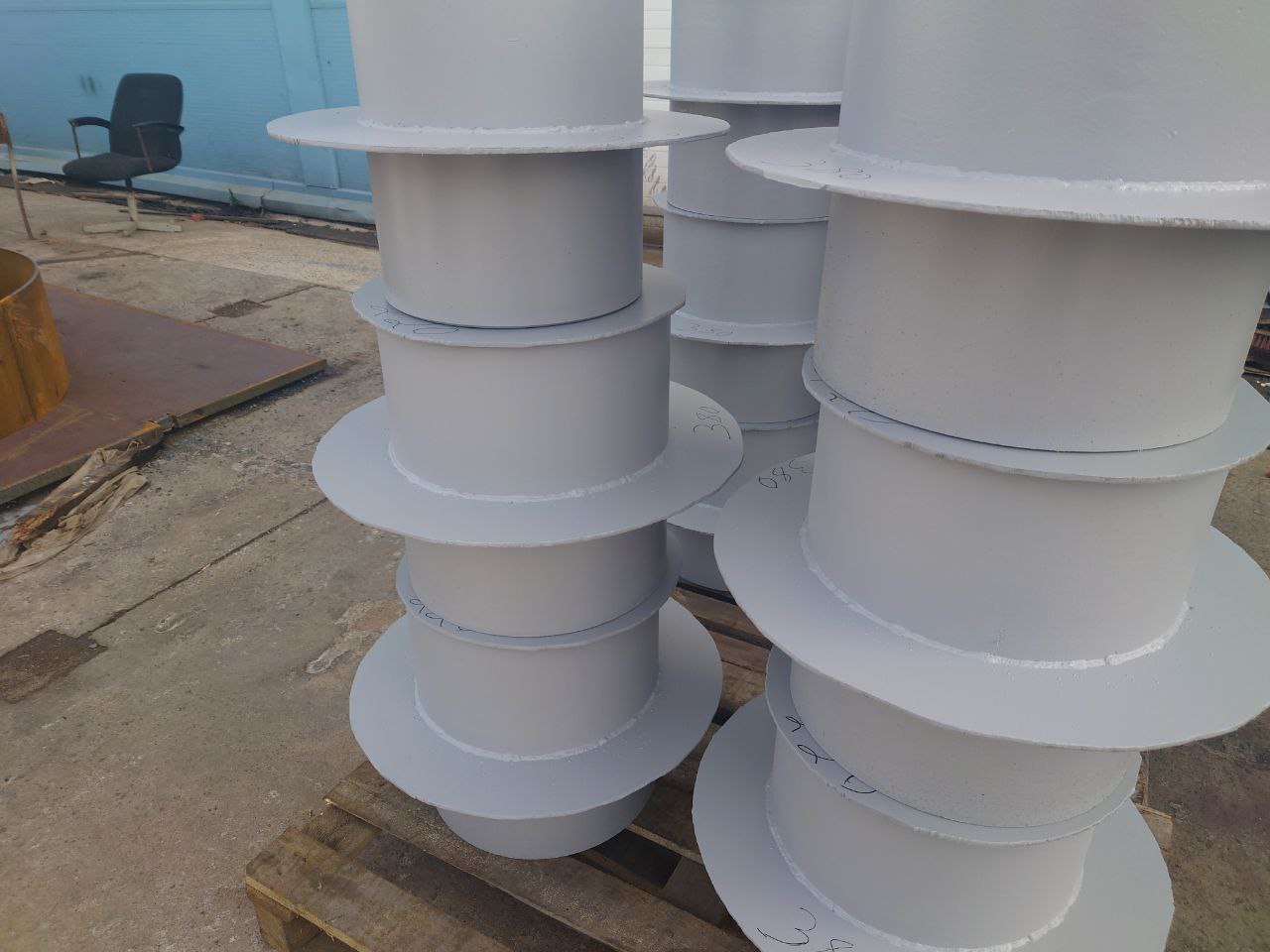

В качестве набивки используется битумизированная прядь. После установки они покрываются слоем эмали по ГОСТу 21824-76.

Особенности установки сальников

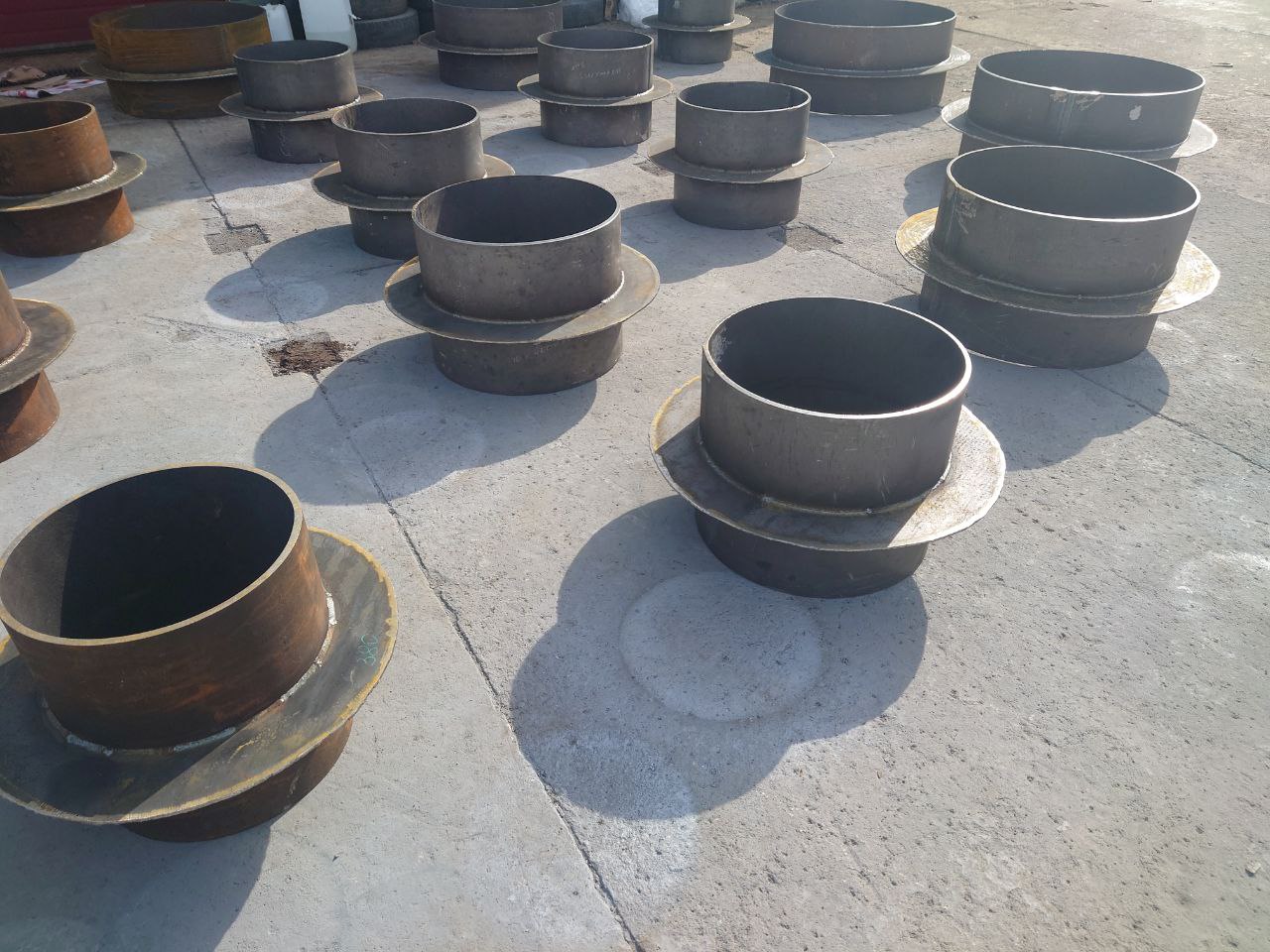

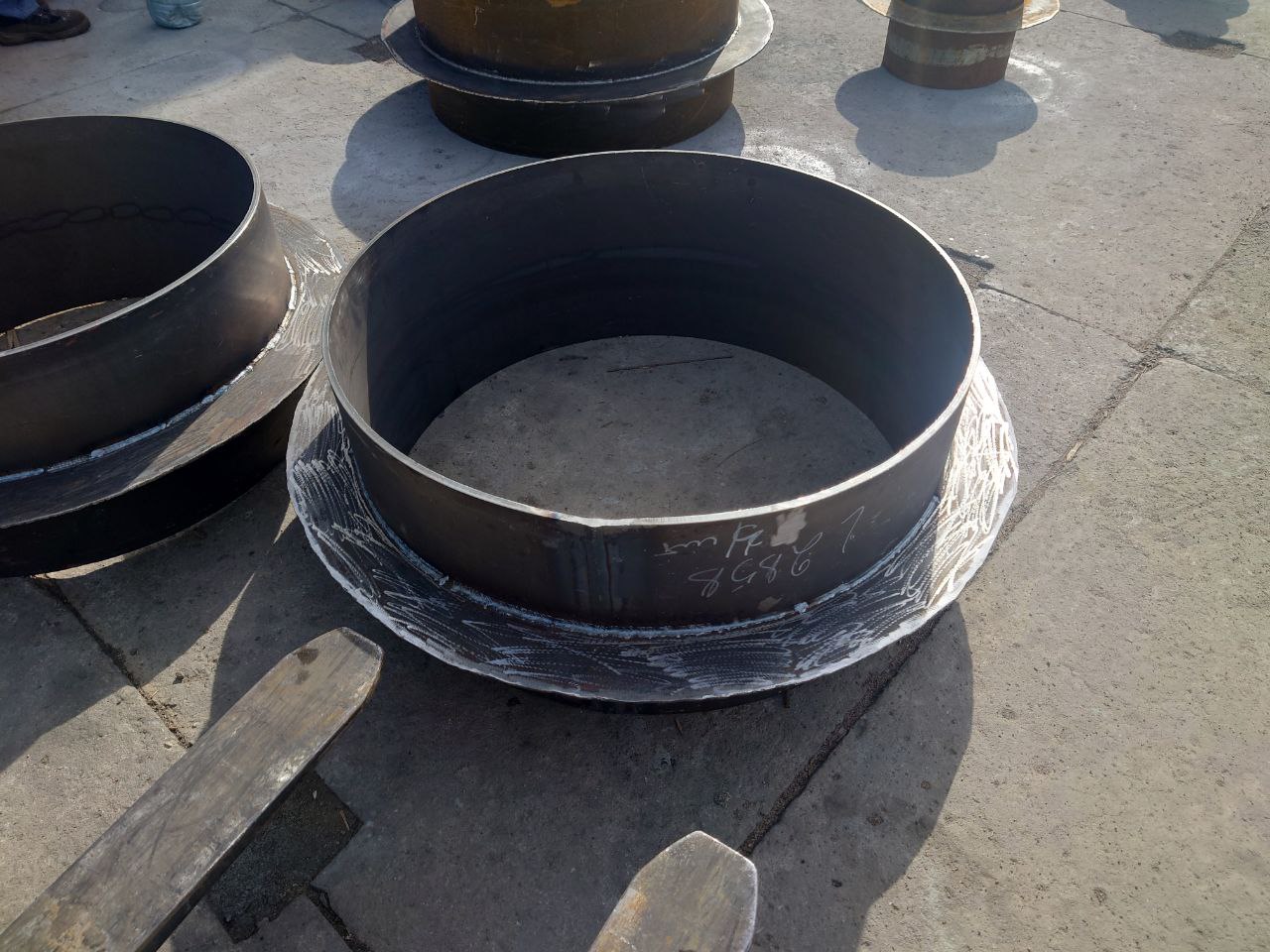

• Если используются набивные сальники, то наружный диаметр трубопровода должен быть меньше внутреннего диаметра установленного и закрепленного сальника. После того, как труба заведена внутрь на требуемую длину, соединение герметизируется с помощью набивного материала. При чаще всего применяется прядь пеньковая просмоленная или битумизированная.
• Смола или битум позволяют добиться водоотталкивающих свойств, пеньковые пряди не гниют под воздействием влаги, сохраняя свои герметизирующие свойства.
• После уплотнения набивной материал герметизируется с помощью асбестоцементного замка, который удерживает волокна внутри не позволяя уплотняющему материалу выпадать из пространства между труб.

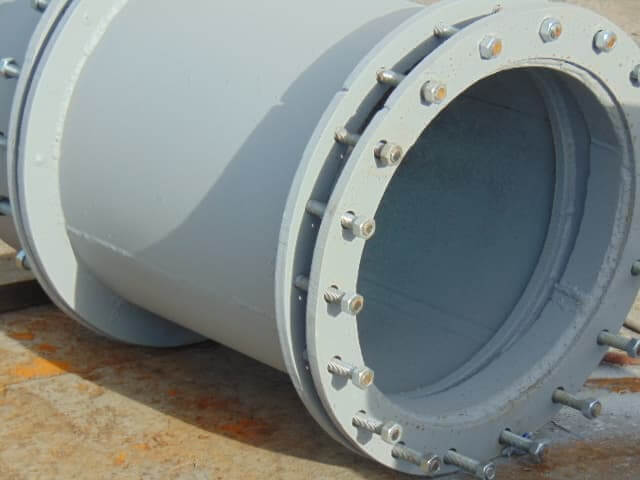

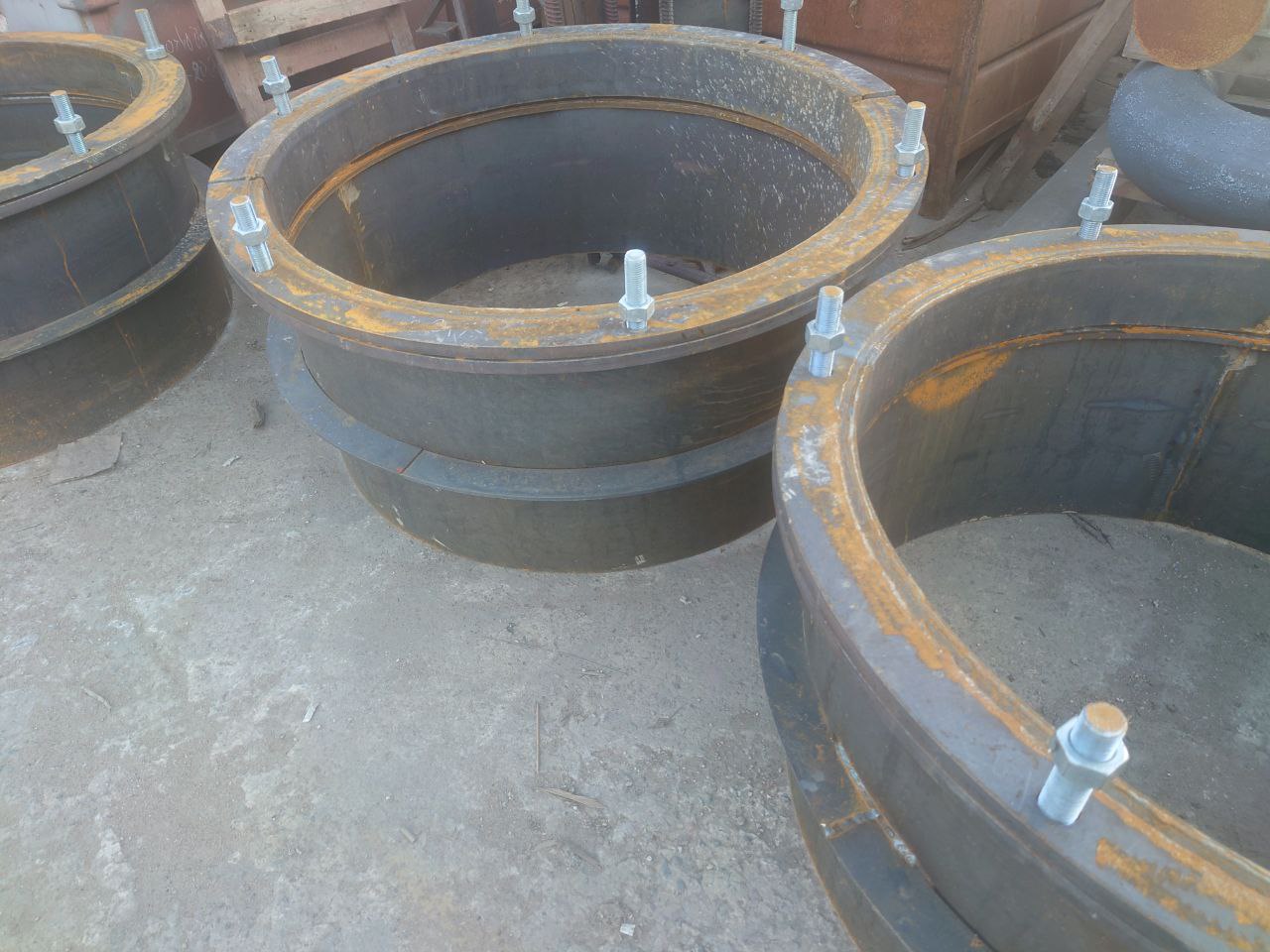

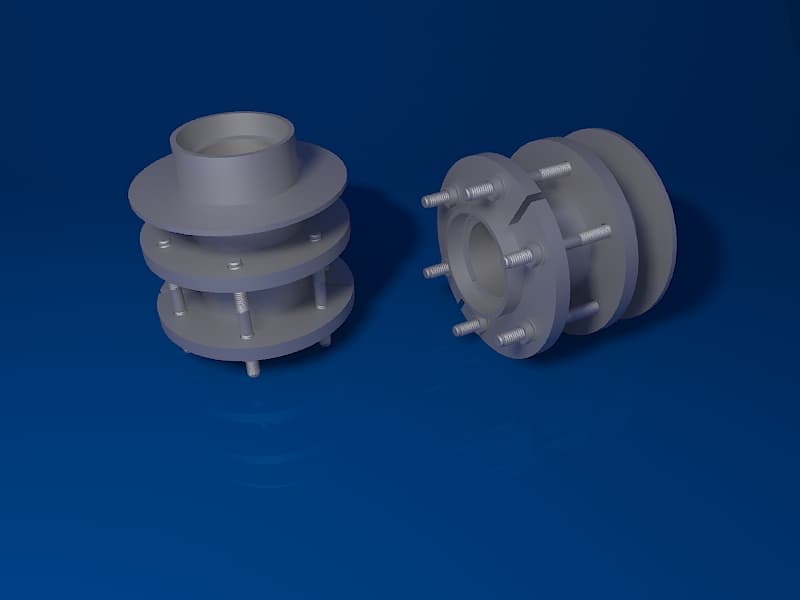

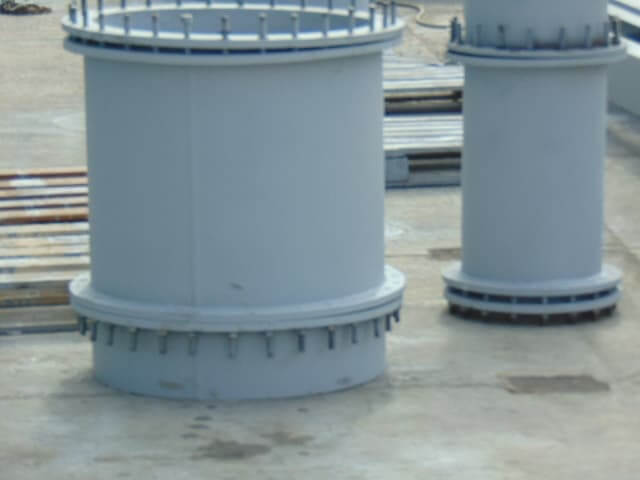

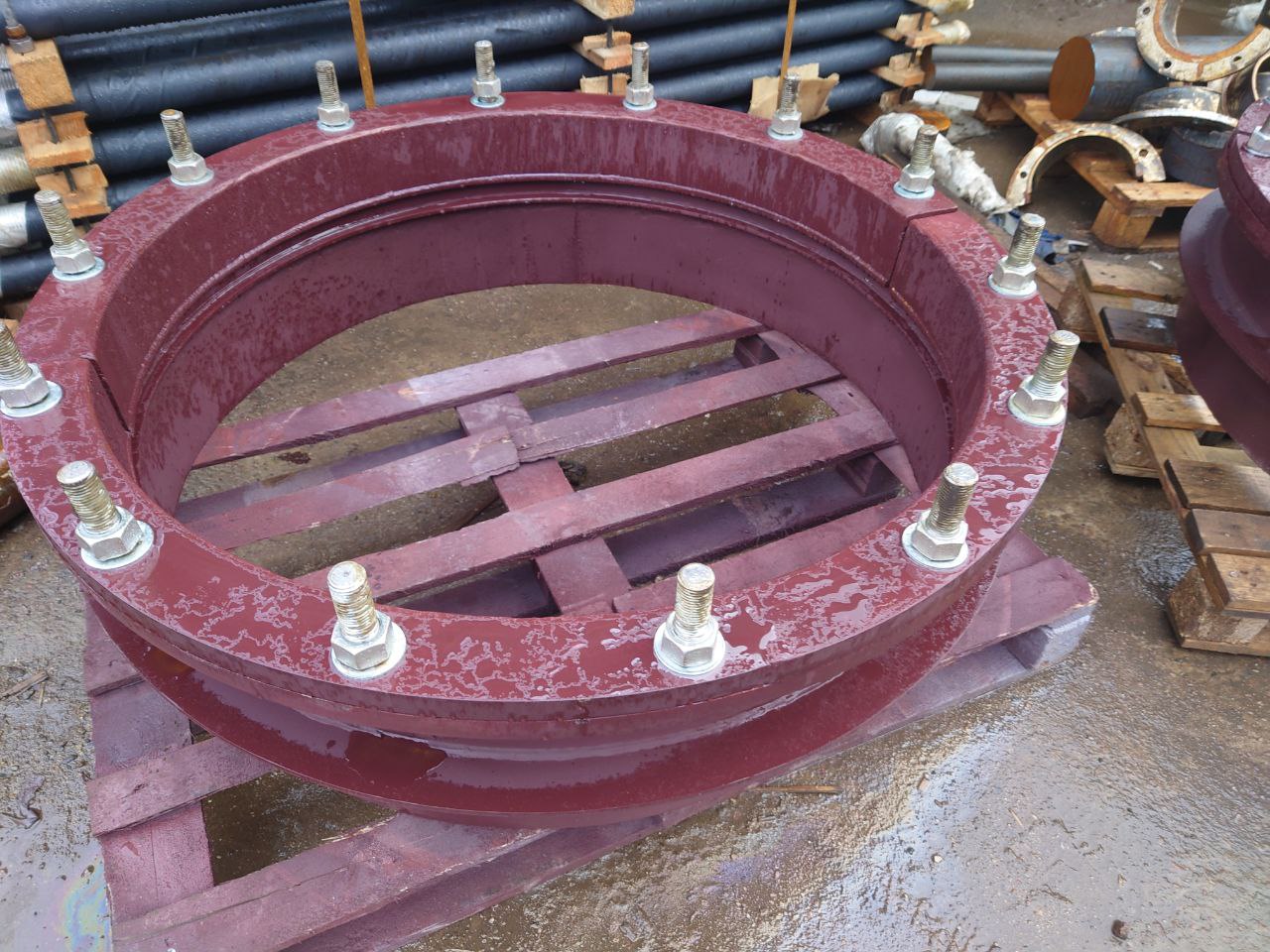

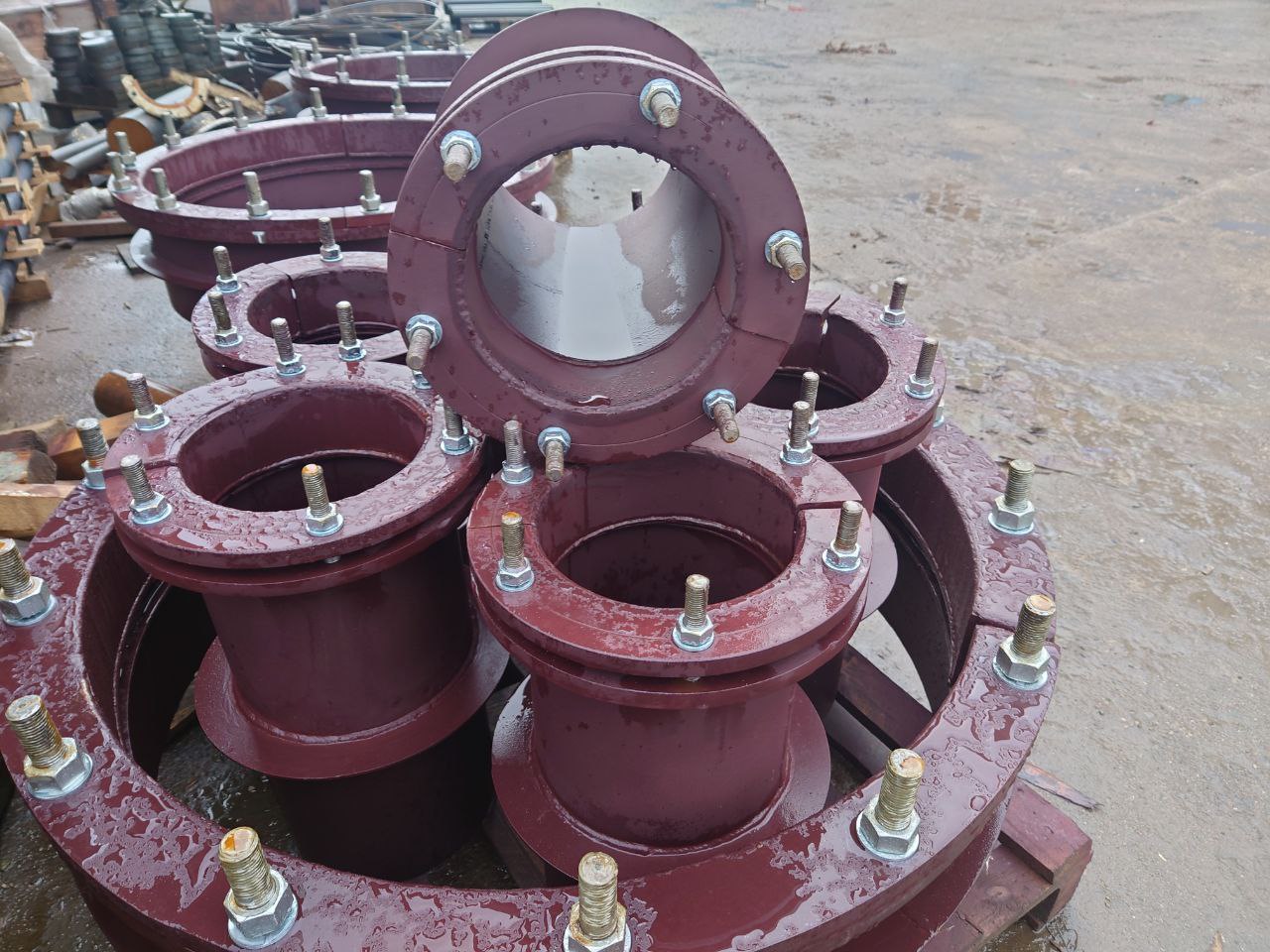

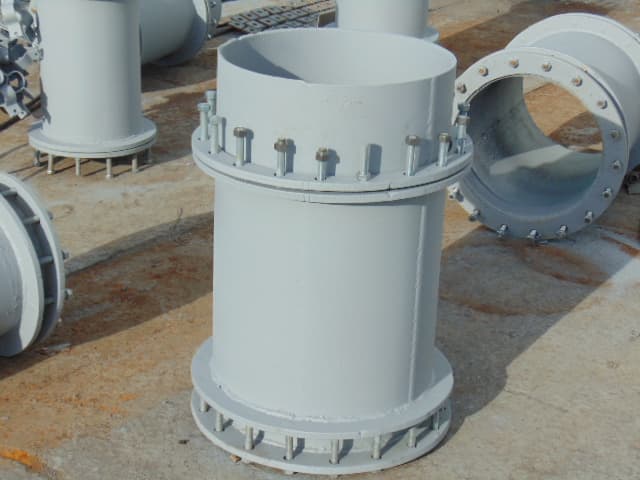

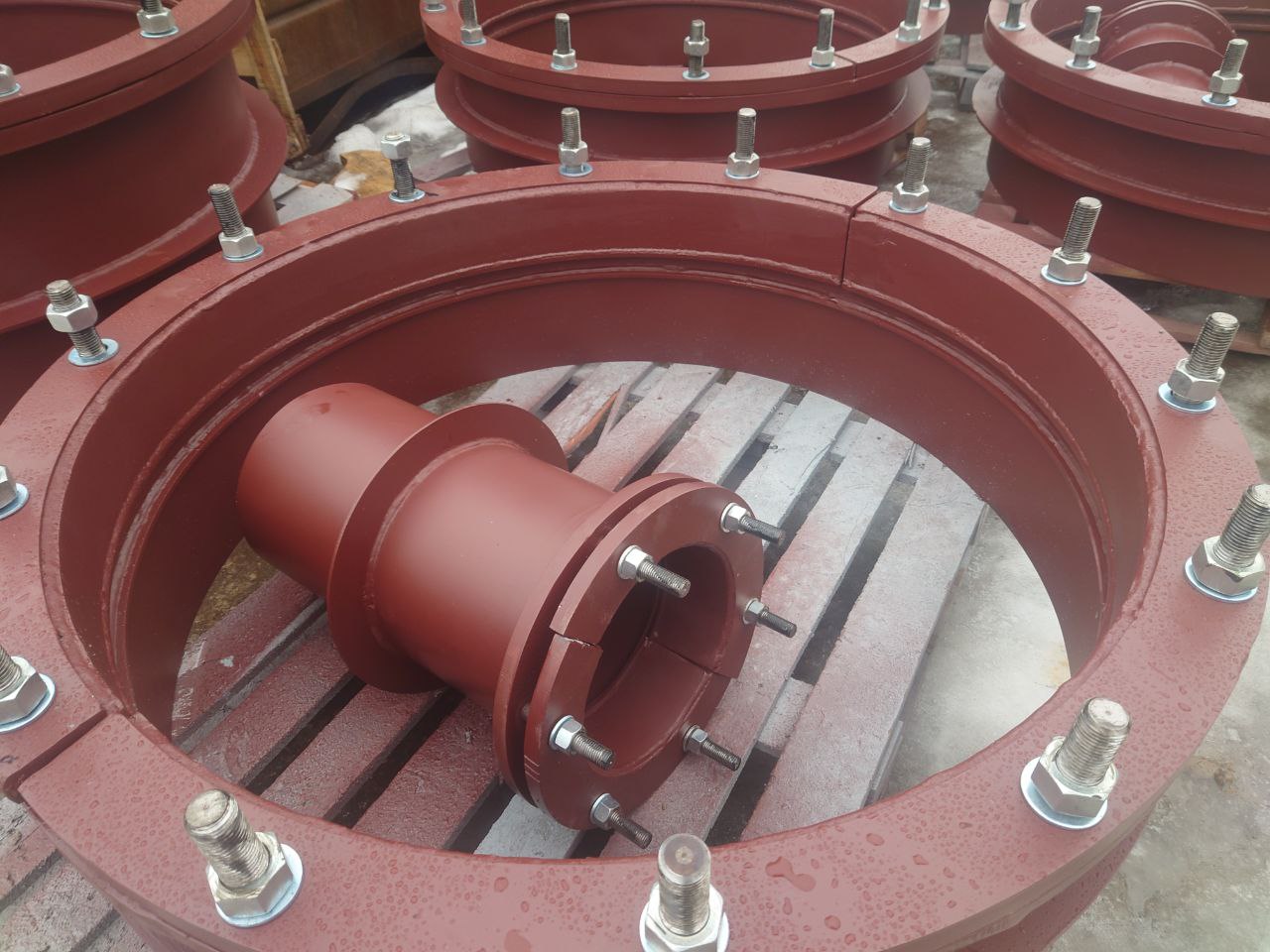

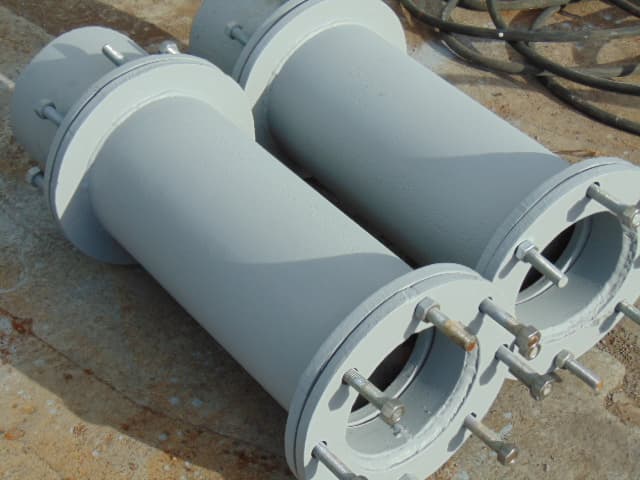

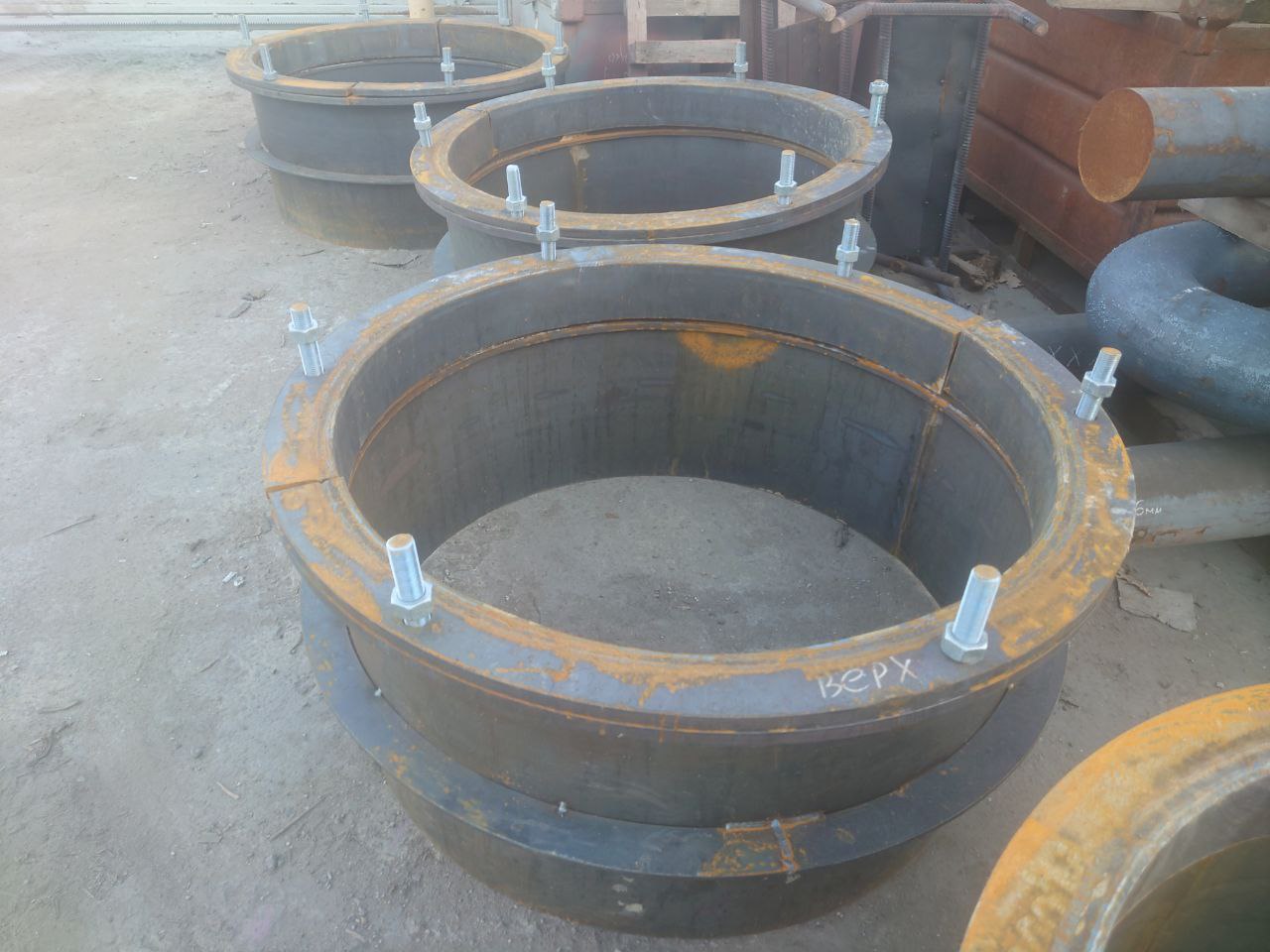

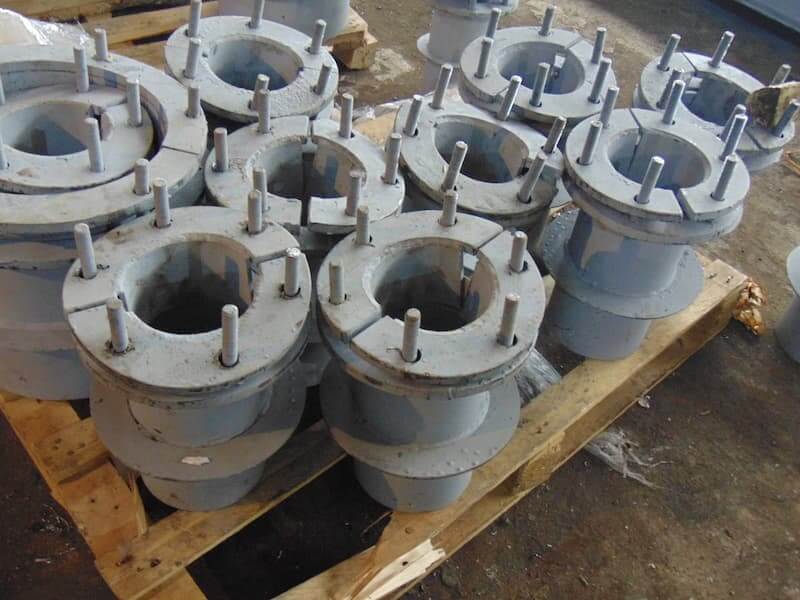

• Нажимные сальники содержат в своей конструкции фланцы, крепящиеся на резьбовые соединения, которые создают необходимое усилие для удержания внутри трубопровода, за счет деформации сальниковой прокладки. В качестве набивного материала здесь применяются резиновый шнур, или другие эластичные материалы, которые сжимаются при затягивании грандбуксы.
