Реализуемый сальник набивной типа СН представляет собой особый тип закладного изделия.

Конструктивно представляет собой небольшой отрезок стальной трубы установленного диаметра. В соответствии с действующим рабочими чертежами серии 5.900-2 в качестве основного материала используется сталь круглая по ГОСТУ 2590 от 1971 года. Также допускается её замена на арматурную сталь марки А I по ГОСТУ 5781-82.

В указанной серии представлены конструкции, имеющие разную длину (размер в миллиметрах) своего корпуса (L):

200;
300;
500;
800.

Описываемые закладные изделия с данными параметрами подходят для труб, имеющих следующий условный проход (ДУ) от 50 до 1400. При этом цифровая маркировка шифра у набивного сальника точно соответствует ДУ трубы, которую через него планируется пропускать.

Назначение сальника СН

Основное назначение изделия — это пропуск металлических труб относящихся к магистральной, инженерной сети. В данном случае речь идёт о канализационном и водопроводном канале. Может одинаково эффективно эксплуатироваться как на сухих, так и на мокрых грунтах. Исходя из технических требований сальники СН могут применяться при перепаде давления около 0,1 МПа. При этом температура окружающей среды не должна превышать боле +50 градусов по шкале С. И это при условии контакта с неагрессивными средами.

Монтаж и заделка сальников

Особое внимание уделяется монтажу закладного изделия. В обязательном порядке необходимо исключить смещение корпуса сальника. С этой целью осуществляется его приваривание к арматуре, которая проходит рядом (вертикально или горизонтально ориентированная). На заключительном этапе монтажа происходит уплотнение набивочным материалом. Он укладывается в пространство между поверхностью участка трубы и самим корпусом сальника.

Основными преимуществами использования сальников принято считать:

Долгий, срок службы без необходимости замены;
Устойчивость к влиянию коррозии благодаря цинкованию поверхности;
Хорошая сопротивляемость механическим и вибрационным нагрузкам;
Прочность конструкции даже при заметных подвижках грунта вместе расположения.

Характеристики сальников СН

№ по п/п	Обозначение	марка	размеры, мм				Цена,руб.
№ по п/п	Обозначение	марка	L	D1	D2	D3	Цена,руб.
1	901-9-СГП-12-КМИ-05.00	СН- 10-40	400	168	142	430	по запросу
2	-01	СН- 10-50	500				по запросу
3	-02	СН -10-60	600				по запросу
4	-03	СН- 12-40	400	194	168	456	по запросу
5	-04	СН- 12-50	500				по запросу
6	-05	СН- 12-60	600				по запросу
7	-06	СН-15-40	400	245	209	507	по запросу
8	-07	СН -15-50	500				по запросу
9	-08	СН -15-60	600				по запросу
10	-09	СН-20-40	400	299	261	561	по запросу
11	-10	СН-20-50	500				по запросу
12	-11	СН-20-60	600				по запросу
13	-12	СН-25-40	400	351	313	613	по запросу
14	-13	СН-25-50	500				по запросу
15	-14	СН-25-60	600				по запросу
16	-15	СН-30-40	400	426	379	688	по запросу
17	-16	СН-30-50	500				по запросу
18	-17	СН-30-60	600				по запросу
19	-18	СН-35-40	400	480	429	742	по запросу
20	-19	СН-35-50	500				по запросу
21	-20	СН-35-60	600				по запросу
22	-21	СН-40-40	400	530	483	792	по запросу
23	-22	СН-40-50	500				по запросу
24	-23	СН-40-60	600				по запросу
25	-24	СН-50-40	400	630	579	892	по запросу
26	-25	СН-50-50	500				по запросу
27	-26	СН-50-60	600				по запросу
28	-27	СН-60-40	400	720	676	982	по запросу
29	-28	СН-60-50	500				по запросу
30	-29	СН-60-60	600				по запросу

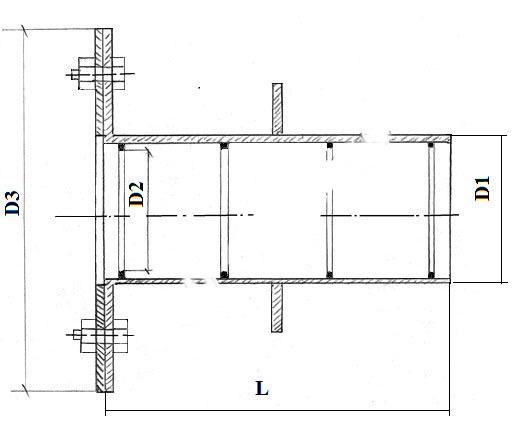

Чертеж сальника СН
