При проведении установки опоры ВЛ из горизонтального положения в вертикальное чаще всего ее конструкцию собирают на земле и поднимают методом поворота вокруг шарниров, которые укреплены к фундаменту.
Шарниры должны изготавливаться согласно рабочим чертежам, требованиям действующих стандартов и технических условий.
Схема установки шарниров для подъема свободностоящих опор ВЛ 35-500 кВ
- а-г — типы шарниров: / верхняя часть;
- 2 — ось;
- 3 — нижняя часть;
- 4 — фундамент;
- 5 — деревянная подкладка;
- 6 — пята опоры;
- 7 — монтажные болты;
- 8 — переходная втулка;
- 9 — упор

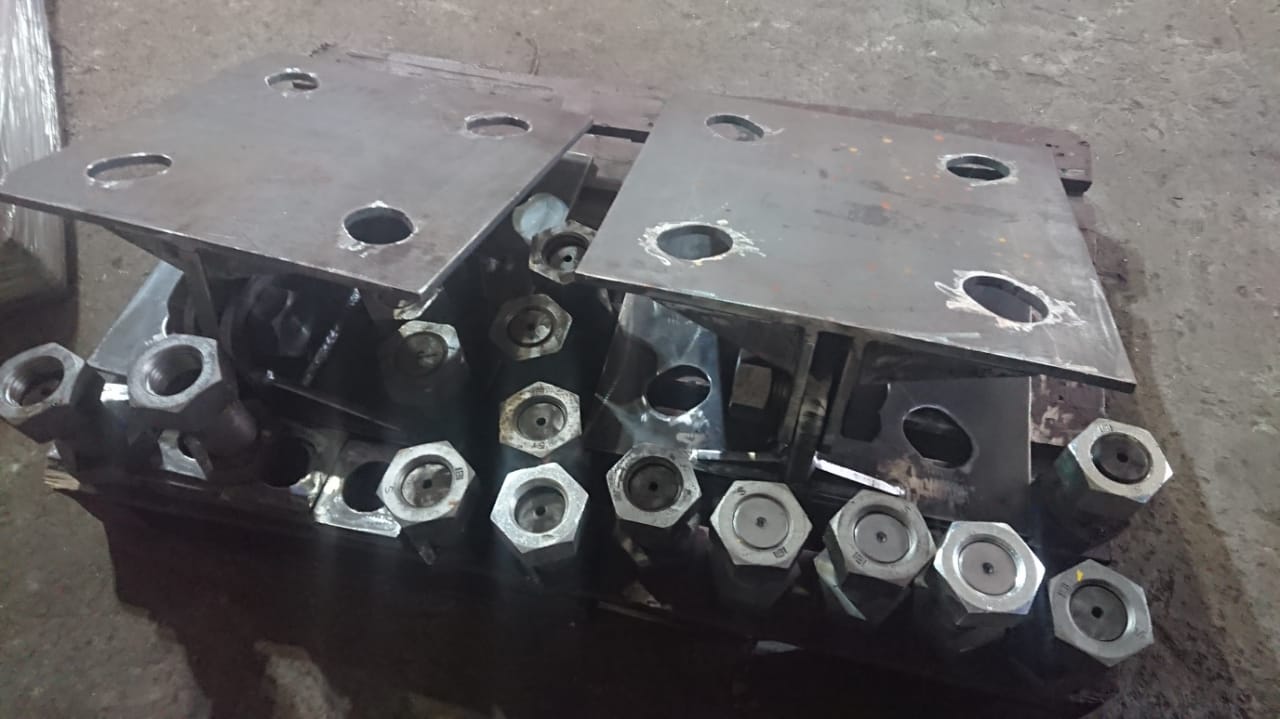

Шарнир тип УI предназначен для установки промежуточных опор портального типа на оттяжках ВЛ 500 кВ: ПБ-1, ПБ-2, ПБ-3, ПБ-4,ПБ-5.

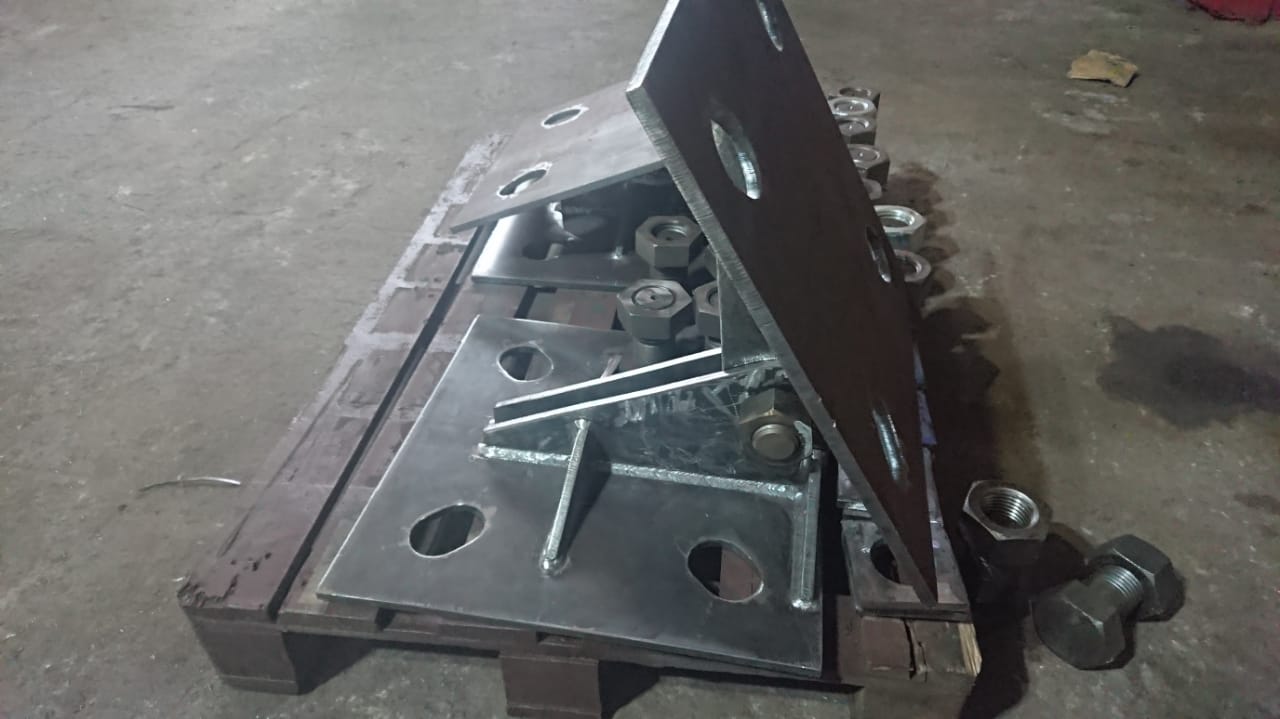

Шарнир состоит из верхней и нижней половины, которые соединяются между собой посредством соединителя.
- Масса шарнира — 45,0 кг.
- Масса наиболее тяжелой части шарнира — 33,5 кг.
Шарнир крепится к одной из пластин башмака с помощью 4-х болтов. Для этого из пластины, к которой крепится шарнир, вывертываются 4 болта, а вместо них устанавливают 4 болта того же диаметра, но длиной 50 мм. Фиксирование нижней половины шарнира на ж/б фундаментах производится с помощью деревянных подкладок.
При установке опор с помощью данного шарнира необходимо, чтобы усиление возникающее в шарнире не превышало 6,5 тс и было направлено к шарниру.
Каждый шарнир до его окраски должен быть покрыт грунтовкой (кроме трущихся поверхностей).
Таблица 4. Шарниры для свободностоящих металлических опор ВЛ 35-500 кВ. Характеристики шарниров
|
|
Тип пят у опор |
Расстояние между болтами |
Диаметр отверстий под болтами |
Габариты, мм |
Масса. |
||
рис. 10 |
|
верхняя |
"плита" |
наибольшая |
общая |
||
|
а |
Прямые |
200 или |
60 |
45 |
470X370X220 |
20.июн |
70 |
| б | Наклонное | 250 250 250 350 | 44 | 44 | 400X 400X170 470X370X320 820X 600 X 384 | 19.2 21.5 120.3 | 77 |
| Прямые | 49 | 73 | 367,4 | ||||
| Наклонные | |||||||
Таблица 5. Шарниры для подъема унифицированных переходных опор
Шифр опоры |
Характеристика шарниров |
||||
Расстояние между болтами, мм |
Диаметр отвер- |
Габариты, мм |
Масса | ||
верхняя |
нижняя |
||||
| ПП110 и ПП220 | 400 | 49 | 74 | 800X700X360 | 340 |
| ПП330-1/41 и 11П330-1/51 | 500 | 49 | 66 | 930 Х700Х 360 | 366 |
| АПТ-58 и АПТ-69.5 | 500 | 50 | 82 | 950X990X700 | 492 |
| КТС | 300 | 38 | 58 | 510X450X350 | 137 |
| У38М | 250 | 38 | 58 | 500X 430X 300 | 103 |
Таблица 6. Шарниры для подъема одностоечных и портальных металлических опор на оттяжках ВЛ 110-500 кВ
Шифр опоры |
Характеристика шарниров |
||
Масса наибольшей части шар- |
Габариты, мм |
общая |
|
| П110-7 | 33.5 | 605 X 600X 510 | 47 |
| П220-1 | 33.6 | 605X600X510 | 48 |
| ПБ-1 - ПБ-5 | 33.5 | 605X600X480 | 45 |
| ПУБ2; ПУБ5: ПУБ20 | 33.5 | 605*600X520 | 46 |
| ПБ4Г, ПБЗСА; ПБ4СА | 54 | 570X 540X 725 | 102 |
Чертеж верхней половины шарнира
Чертеж нижней половины шарнира
Чертеж соединителя верхней и нижней частей шарнира
Обозначение и наименование шарниров
