Сальниковый компенсатор– деталь трубопровода с широкой сферой применения благодаря своей многофункциональности. Имеет несложное устройство, при этом способствует долговечности и исправной работе труб.
Уже не один десяток лет устройства помогают защищать от различных воздействий трубопроводные системы и технику. Их задача понятна из самого названия: они призваны помочь компенсировать процесс угловых и линейных перемещений. Сальники не разрешено монтировать в технологические трубопроводы.

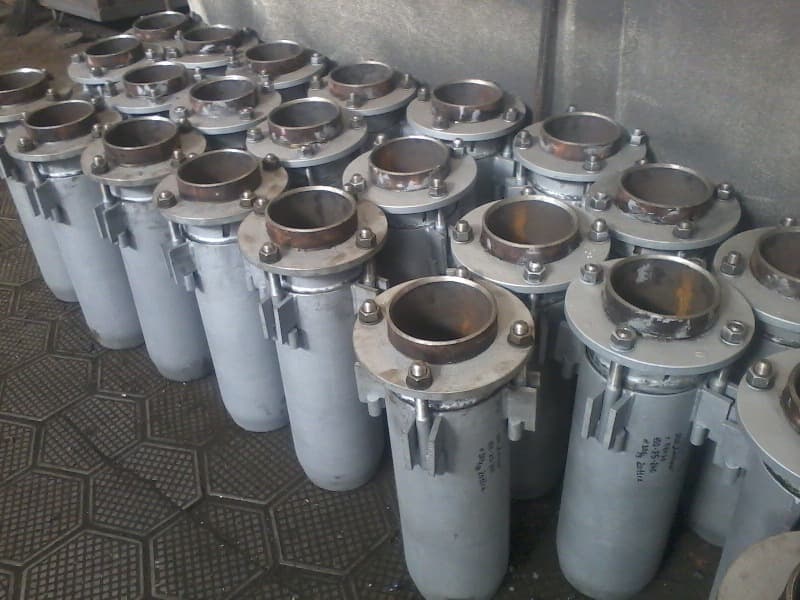

Компенсатор односторонний
Чертеж компенсатора одностороннего
Конструкция и другие характеристики компенсаторов
Низкое гидравлическое сопротивление, небольшие размеры, отличные компенсирующие показатели обеспечили широкое применение этих деталей трубопровода.
Другие особенности сальниковых компенсаторов:
- подходят для использования в коммуникациях теплового водяного, парового типа;
- рассчитаны на температуру воды не более 200 градусов и температуру пара не более 300 градусов;
- используются при давлении в трубах 1,6-2,5 МПа;
- монтируются в подземных системах или наземных модификациях, которые стоят на невысоких опорах.
Все компенсаторы можно поделить на две категории – односторонние и двусторонние конструкции.
Односторонний компенсатор – это корпус плюс подвижный стакан.
Двусторонний вариант имеет 2 стакана, более длинный корпус.
От этих параметров во многом зависят цены на сальниковые компенсаторы.
Завод "Северозапад" изготавливает сальники из разных марок стали. Также, при их производстве используется графитовая набивка. Каждая деталь проверяется специалистами завода на всех стадиях изготовления, поэтому заказчики получают продукцию с гарантированным качеством и по разумной цене.
Компенсатор сальниковый двухсторонний
Чертеж компенсатора двухстороннего
Компенсаторы сальниковые односторонние, двухсторонние
Проход условный трубопровода Dу |
Добавление условное Ру, квс/см2 |
Dн | D | D1 | L1 | L2 | L3 | L4 | K | Компенсаторы односторонние | Компенсаторы двухсторонние | ||||
Компенсир. Способность |
D2 | Mасса, кг |
Компенсир. Способность |
Масса,кг | |||||||||||
100 |
меньше/равно 25 |
108 | 133 | 190 | 360 | 65 | 60 | 15 | 3 | 250 | 98 | 20,9 | 2х | 250 | 41,5 |
125 | 133 | 159 | 220 | 124 | 27,7 | 53,4 | |||||||||
150 | 159 | 194 | 255 | 370/570 | 75 | 70 | 20 | 4 | 148 | 41,4 | 79,3 | ||||
175 | 194 | 219 | 280 | 182 | 46,6 | 85,9 | |||||||||
200 | 219 | 273 | 345 | 120 | 120 | 30 | 5 | 200/400 | 206 | 86.3/103.9 | 2х | 200/400 | 160.5/199 | ||
250 | 273 | 325 | 395 | 370/570 | 6 | 200/400 | 257 | 120.9/134.8 | 2х | 200/400 | 207.8/267.2 | ||||
300 | 325 | 377 | 450 | 370/570 | 200/400 | 308 | 142.3/176.8 | 2х | 200/400 | 269.6/333.3 | |||||
350 | 377 | 426 | 500 | 370/570 | 200/400 | 355 | 160.6/190.6 | 2х | 200/400 | 312.8/372.2 | |||||
400 | 426 | 480 | 550 | 480/680 | 300/500 | 411 | 193.1/229.5 | 2х | 300/500 | 390/454.1 | |||||
450 | 480 | 530 | 600 | 480/680 | 300/500 | 465 | 208/246.7 | 2х | 300/500 | 421/499 | |||||
500 |
меньше/равно 16 |
530 | 576 | 665 | 485/685 | 130 | 3 | 300/500 | 514 | 276.1/320.6 | 2х | 300/500 | 540.2/630.2 | ||
600 | 630 | 678 | 770 | 485/685 | 300/500 | 614 | 349/408.8 | 2х | 300/500 | 686.2/804.6 | |||||
700 | 720 | 770 | 865 | 485/685 | 300/500 | 702 | 416.7/480 | 2х | 300/500 | 819.2/962.1 | |||||
800 | 820 | 872 | 965 | 485/685 | 300/500 | 800 | 492/577.6 | 2х | 300/500 | 960.8/1132 | |||||
900 | 920 | 972 | 1070 | 535/785 | 10 | 350/600 | 900 | 623.6/734.6 | - | - | - | ||||
1000 | 1020 | 1074 | 1170 | 535/785 | 350/600 | 998 | 702.2/853.8 | ||||||||
1200 | 1220 | 1276 | 1380 | 560/810 | 150 | 350/600 | 1196 | 950.3/1139.5 | |||||||
1400 | 1420 | 1482 | 1580 | 490/690 | 350/600 | 1394 | 1239.7/1508.8 | ||||||||
500 |
меньше/равно 25 |
530 | 578 | 690 | 490/690 | 134 | 8 | 350/600 | 514 | 330.2/382.6 | 2х | 300/500 | 650.5/736.2 | ||
600 | 630 | 682 | 790 | 490/690 | 350/600 | 610 | 398.1/458.7 | 2х | 300/500 | 779.9/911.9 | |||||
700 | 720 | 774 | 885 | 490/690 | 350/600 | 698 | 500.5/585.6 | 2х | 300/500 | 983.5/1155.7 | |||||
800 | 820 | 876 | 990 | 490/690 | 10 | 350/600 | 796 | 595.0/696.8 | 2х | 300/500 | 1161.1/1364.6 | ||||
900 | 920 | 978 | 1090 | 540/790 | 350/600 | 894 | 754.3/914 | - | - | - | |||||
1000 | 1020 | 1082 | 1200 | 540/790 | 350/600 | 990 | 921.3/1124.3 | ||||||||
1200 | 1220 | 1286 | 1400 | 565/815 | 154 | 35 | 350/600 | 1186 | 1292.9/1535.2 | ||||||
1400 | 1420 | 1490 | 1610 | 565/815 | 350/600 | 1382 | 1715.4/1994.7 |
Прайс-лист на компенсаторы сальниковые
Компенсаторы сальниковые односторонние. Серия 4-903-10
Условный проход, мм | Давление кгс/см2 | Обозначение | Компенсирующая способность, мм | Масса, кг | Цена, руб(с НДС) | ||
100 | 25 | Т1.01.00.000.СБ | 250 | 20,5 | 5 500 | ||
120 | 25 | Т1.02.00.000.СБ | 250 | 27,7 | 7 400 | ||
150 | 25 | Т1.03.00.000.СБ | 250 | 41,4 | 11 000 | ||
170 | 25 | Т1.04.00.000.СБ | 250 | 46,6 | 12 300 | ||
200 | 25 | Т1.05.00.000.СБ | 200 | 86,3 | 20 100 | ||
200 | 25 | Т1.06.00.000.СБ | 400 | 103,9 | 22 400 | ||
250 | 25 | Т1.07.00.000СБ | 200 | 120,9 | 24 400 | ||
250 | 25 | Т1.08.00.000СБ | 400 | 134,8 | 27 200 | ||
300 | 25 | Т1.09.00.000СБ | 200 | 142,3 | 28 800 | ||
300 | 25 | Т1.10.00.000СБ | 400 | 176,8 | 35 700 | ||
350 | 25 | Т1.11.00.000СБ | 200 | 160,6 | 32 400 | ||
350 | 25 | Т1.12.00.000СБ | 400 | 190,5 | 38 500 | ||
400 | 25 | Т1.13.00.000СБ | 300 | 193,1 | 39 000 | ||
400 | 25 | Т1.14.00.000СБ | 500 | 229,5 | 46 400 | ||
450 | 25 | Т1.15.00.000СБ | 300 | 208 | 42 000 | ||
450 | 25 | Т1.16.00.000СБ | 500 | 246,7 | 49 800 | ||
500 | 16 | Т1.17.00.000СБ | 300 | 276,1 | 55 800 | ||
500 | 16 | Т1.18.00.000СБ | 500 | 320,6 | 64 700 | ||
600 | 16 | Т1.19.00.000СБ | 300 | 349,6 | 70 600 | ||
600 | 16 | Т1.20.00.000СБ | 500 | 408,8 | 82 600 | ||
500 | 25 | Т1.33.00.000СБ | 300 | 330,2 | 66 700 | ||
500 | 25 | Т1.34.00.000СБ | 500 | 382,6 | 77 300 | ||
600 | 25 | Т1.35.00.000СБ | 300 | 398,1 | 80 400 | ||
600 | 25 | Т1.36.00.000СБ | 500 | 458,7 | 92 700 |
Компенсаторы сальниковые односторонние. Серия 5-903-13
Условный проход, мм | Давление кгс/см2 | Обозначение | Компенсирующая способность, мм | Масса, кг | Цена, руб (с НДС) | ||
100 | 25 | ТС-579.00.000-00 | 240 | 25 | 6 500 | ||
120 | 25 | ТС-579.00.000-01 | 30 | 8 700 | |||
150 | 25 | ТС-579.00.000-02 | 54 | 13 000 | |||
200 | 25 | ТС-579.00.000-03 | 190 | 99 | 23 700 | ||
200 | 25 | ТС-579.00.000-04 | 340 | 115 | 26 500 | ||
250 | 25 | ТС-579.00.000-05 | 190 | 129 | 28 900 | ||
250 | 25 | ТС-579.00.000-06 | 340 | 155 | 32 200 | ||
300 | 25 | ТС-579.00.000-07 | 190 | 175 | 34 000 | ||
300 | 25 | ТС-579.00.000-08 | 340 | 207 | 42 200 | ||
350 | 25 | ТС-579.00.000-09 | 190 | 218 | 38 300 | ||
350 | 25 | ТС-579.00.000-10 | 340 | 245 | 45 500 | ||
400 | 25 | ТС-579.00.000-11 | 200 | 268 | 46 100 | ||
400 | 25 | ТС-579.00.000-12 | 400 | 315 | 54 800 | ||
500 | 25 | ТС-579.00.000-13 | 250 | 375 | 78 800 | ||
500 | 25 | ТС-579.00.000-14 | 450 | 439 | 91 400 | ||
600 | 25 | ТС-579.00.000-15 | 250 | 480 | 95 000 | ||
600 | 25 | ТС-579.00.000-16 | 450 | 562 | 109 600 | ||
500 | 16 | ТС-579.00.000-29 | 250 | 383 | 65 900 | ||
500 | 16 | ТС-579.00.000-30 | 450 | 453 | 69 600 | ||
600 | 16 | ТС-579.00.000-31 | 250 | 459 | 75 900 | ||
600 | 16 | ТС-579.00.000-32 | 450 | 537 | 88 700 |
Компенсаторы сальниковые двухсторонние. Серия 4-903-10
Условный проход, мм | Давление кгс/см2 | Обозначение | Компенсирующая способность, мм | Масса, кг | Цена, руб (с НДС) | ||
100 | 25 | Т1.51.00.000.СБ | 2×250 | 41,5 | 10 330 | ||
120 | 25 | Т1.52.00.000.СБ | 2×250 | 53,4 | 13 281 | ||
150 | 25 | Т1.53.00.000.СБ | 2×250 | 79,3 | 19 678 | ||
170 | 25 | Т1.54.00.000.СБ | 2×250 | 85,9 | 21 154 | ||
200 | 25 | Т1.55.00.000.СБ | 2×200 | 150,5 | 34 821 | ||
200 | 25 | Т1.56.00.000.СБ | 2×400 | 199 | 40 739 | ||
250 | 25 | Т1.57.00.000СБ | 2x200 | 207,8 | 41 968 | ||
250 | 25 | Т1.58.00.000СБ | 2x400 | 267,2 | 53 959 | ||
300 | 25 | Т1.59.00.000СБ | 2x200 | 269,6 | 54 436 | ||
300 | 25 | Т1.60.00.000СБ | 2x400 | 333,3 | 67 303 | ||
350 | 25 | Т1.61.00.000СБ | 2x200 | 312,8 | 63 183 | ||
350 | 25 | Т1.62.00.000СБ | 2x400 | 372,2 | 75 174 | ||
400 | 25 | Т1.63.00.000СБ | 2x300 | 390 | 78 863 | ||
400 | 25 | Т1.64.00.000СБ | 2x500 | 454,1 | 91 777 | ||
450 | 25 | Т1.65.00.000СБ | 2x300 | 421 | 85 013 | ||
450 | 25 | Т.1.66.00.000СБ | 2x500 | 489,1 | 98 848 | ||
500 | 16 | Т1.67.00.000СБ | 2x300 | 540,2 | 109 149 | ||
500 | 16 | Т1.68.00.000СБ | 2x500 | 630,2 | 127 289 | ||
600 | 16 | Т1.69.00.000СБ | 2x300 | 686,2 | 138 557 | ||
600 | 16 | Т1.70.00.000СБ | 2x500 | 804,6 | 162 462 | ||
500 | 25 | Т1.75.00.000СБ | 2x300 | 650,6 | 134 668 | ||
500 | 25 | Т1.76.00.000СБ | 2x500 | 756,2 | 152 808 | ||
600 | 25 | Т1.77.00.000СБ | 2x300 | 779,9 | 157 574 | ||
600 | 25 | Т178.00.000СБ | 2x500 | 911,9 | 184 169 |
Компенсаторы сальниковые двухсторонние. Серия 5-903-13
Условный проход, мм | Давление кгс/см2 | Обозначение | Компенсирующая способность, мм | Масса, кг | Цена, руб (с НДС) | ||
100 | 25 | ТС-580.00.000-00 | 2×240 | 42 | 12 210 | ||
125 | 25 | ТС-580.00.000-01 | 53 | 15 698 | |||
150 | 25 | ТС-580.00.000-02 | 95 | 23 255 | |||
200 | 25 | ТС-580.00.000-03 | 2×190 | 176 | 41 151 | ||
200 | 25 | ТС-580.00.000-04 | 2×340 | 212 | 48 146 | ||
250 | 25 | ТС-580.00.000-05 | 2×190 | 230 | 49 599 | ||
250 | 25 | ТС-580.00.000-06 | 2×340 | 279 | 63 770 | ||
300 | 25 | ТС-580.00.000-07 | 2×190 | 302 | 64 334 | ||
300 | 25 | ТС-580.00.000-08 | 2×340 | 376 | 79 540 | ||
350 | 25 | ТС-580.00.000-09 | 2×190 | 358 | 74 671 | ||
350 | 25 | ТС-580.00.000-10 | 2×340 | 445 | 88 843 | ||
400 | 25 | ТС-580.00.000-11 | 2x250 | 516 | 93 203 | ||
400 | 25 | ТС-580.00.000-12 | 2x450 | 608 | 108 464 | ||
500 | 25 | ТС-580.00.000-13 | 2x250 | 723 | 159 153 | ||
500 | 25 | ТС-580.00.000-14 | 2x450 | 850 | 180 591 | ||
600 | 25 | ТС-580.00.000-15 | 2x250 | 913 | 186 224 | ||
600 | 25 | ТС-580.00.000-16 | 2x450 | 1077 | 217 654 | ||
500 | 16 | ТС-580.00.000-21 | 2x250 | 612 | 128 994 | ||
500 | 16 | ТС-580.00.000-22 | 2x450 | 730 | 150 432 | ||
600 | 16 | ТС-580.00.000-23 | 2x250 | 163 750 | |||
600 | 16 | ТС-580.00.000-24 | 2x450 | 870 | 192 000 |
Дополнительные материалы:
- Применение двухсторонних сальниковых компенсаторов
- Изготовление односторонних сальниковых компенсаторов
