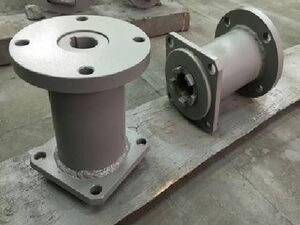

Переходной фланец- адаптер предназначен для передачи крутящего момента от редуктора или электрического привода, к исполнительным звеньям трубопроводной арматуры. Данная деталь трубопровода необходима в случаях, когда конструкции их соединений не совпадают по размерам и типам.
Где купить переходники-адаптеры в Санкт-Петербурге
Наш завод предоставляет услуги по изготовлению адаптеров под электроприводы, таких как Auma, Rotork, Гз-электропривод, Тула-электропривод.
У нас вы сможете заказать:
- Фланец переходной ISO;
- Узел стыковочный для шаровых кранов с электроприводом;
- Узел стыковочный для клиновых задвижек с электроприводом.
Перечень адаптеров, изготавливаемых нашим заводом
| № | Наименование |
 переходник (адаптер) |
| 1 | Переходник (адаптер) | А-ISO 5210 F10 В1 |
| 2 | Переходник (адаптер) | Б-ISO 5210 F10 В1 |
| 3 | Переходник (адаптер) | А-ISO 5210 F14 В1 |
| 4 | Переходник (адаптер) | Б-ISO 5210 F14 В1 |
| 5 | Переходник (адаптер) | В-ISO 5210 F14 В1 |
| 6 | Переходник (адаптер) | В-ISO 5210 F16 В1 |
| 7 | Переходник (адаптер) | В-ISO 5210 F25 В1 |
| 8 | Переходник (адаптер) | В-ISO 5210 F30 В1 |
| 9 | Переходник (адаптер) | Г-ISO 5210 F16 В1 |
| 10 | Переходник (адаптер) | Г-ISO 5210 F25 В1 |
| 11 | Переходник (адаптер) | Г-ISO 5210 F30 В1 |
| 12 | Переходник (адаптер) | Г-ISO 5210 F35 В1 |
| 13 | Переходник (адаптер) | Д-ISO 5210 F30 В1 |
| 14 | Переходник (адаптер) | Д-ISO 5210 F35 В1 |
| 15 | Переходник (адаптер) | ОСТ 2 (Б-А) без втулки |
| 16 | Переходник (адаптер) | ОСТ 3 (Б-В) без втулки |
| 17 | Переходник (адаптер) | ОСТ4 (В-Б) без втулки |
| 18 | Переходник (адаптер) | ОСТ 5 (В-Г) без втулки |
| 19 | Переходник (адаптер) | ОСТ 6 (Г-В) без втулки |
| 20 | Переходник (адаптер) | ОСТ 7 (Д-Г) без втулки |
| 21 | Переходник (адаптер) | ОСТ 8 (Г-Д) без втулки |
Таблица размеров присоединительных элементов (ОСТ 26-07-763-73)
| Тип | Диаметр | Диаметр | Размер шпилек, d,мм |
| присоединения | строительной | по центрам отверстий | |
| впадины, мм | для крепежа, мм | ||
| М | 40 | - | М6 |
| А | 70 | 104 | М12 |
| Б | 108 | 135 | М12 |
| В | 155 | 220 | М20 |
| Г | 240 | 330 | М20 |
| Д | 320 | 400 | М20 |
Таблица размеров присоединительных элементов и значение крутящих моментов (ISO 5210)
| Тип фланца | Диаметр | Диаметр | Размер шпилек, d,мм | Мкр,Н*м |
| строительной | по центрам отверстий | |||
| впадины, мм | для крепежа, мм | |||
| F07 | 55 | 70 | M8 | 40 |
| F10 | 70 | 102 | M10 | 100 |
| F12 | 85 | 125 | M12 | 250 |
| F14 | 100 | 140 | M16 | 400 |
| F16 | 130 | 165 | M20 | 700 |
| F25 | 200 | 254 | M16 | 1200 |
| F30 | 230 | 298 | M20 | 2500 |
| F35 | 260 | 356 | M30 | 5000 |
| F40 | 300 | 406 | M36 | 10000 |

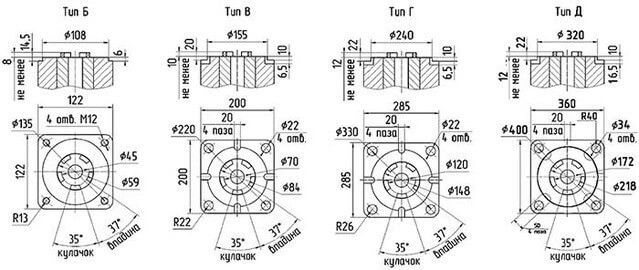

Чертежи переходников типов Б, В, Г, Д
СОСТ -26-07-763-73 Приводные устройства вращательного действия для трубопроводной арматуры общепромышленного назначения. Присоединительные размеры.
(взамен НАС 161-60)
Настоящий стандарт распространяется на присоединительные размеры приводных устройств вращательного действия (электроприводы, пневмоприводы, редукторы) с управлением от маховика и размеры ответных присоединений управляемой ими трубопроводной арматуры.
Таблица
Тип присоединения |
Присоединительные размеры по черт. |
Диапазон крутящих моментов кгс.м( для справок) |
| М | 1,2,3,4 | от 0,5 до 2,5 |
| А | 5,6,7,8 | от 2,5 до 10 |
| Б | 9,10 | от 10 до 25 |
| В | 11,12 | от 25 до 100 |
| Г | от 100 до 250 | |
| Д | 13,14 | от 250 до 1000 |

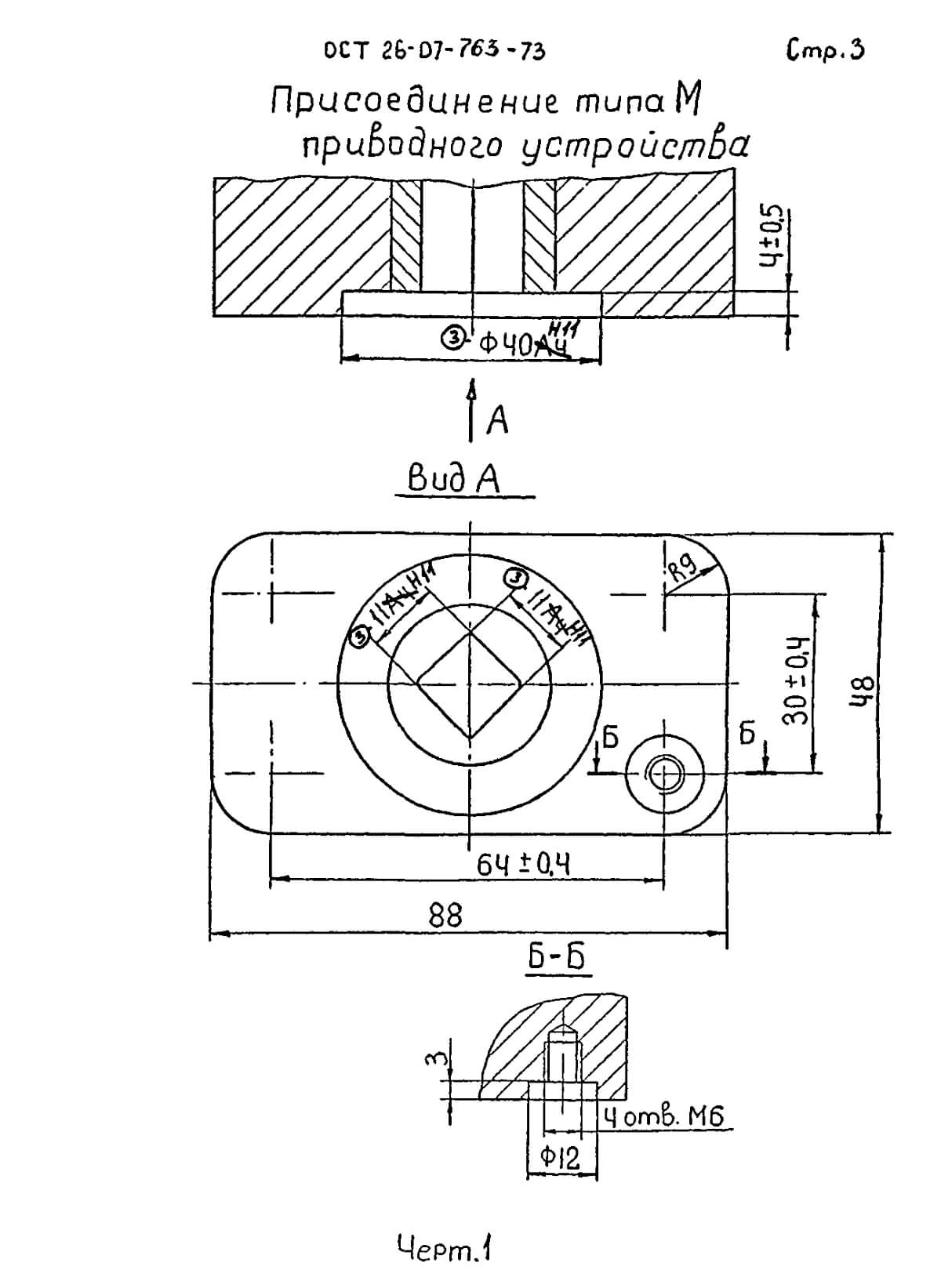

Присоединение типа М приводного устройства
Ответное присоединение Тип М трубопроводной арматуры

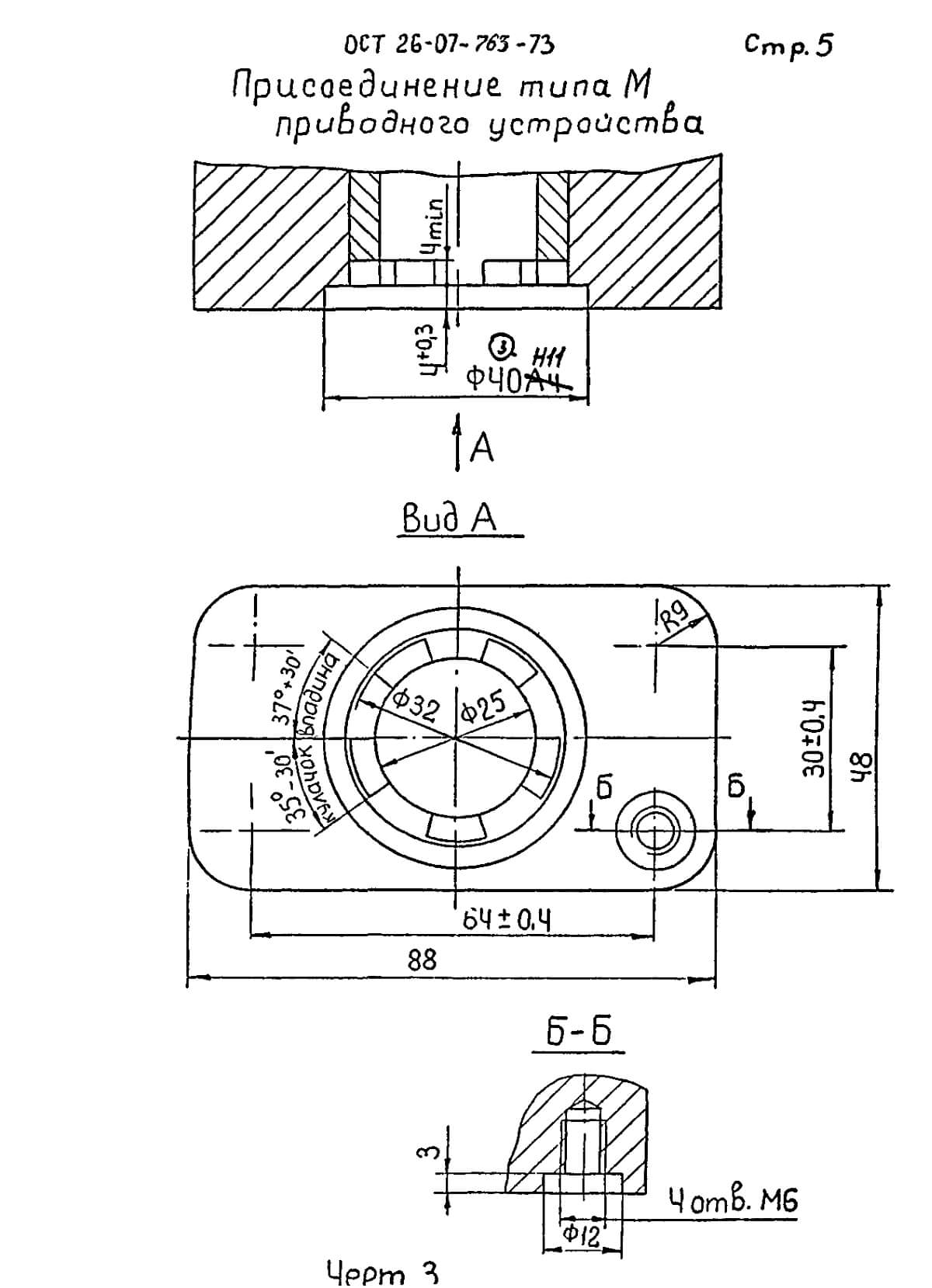

Присоединение Тип М приводного устройства

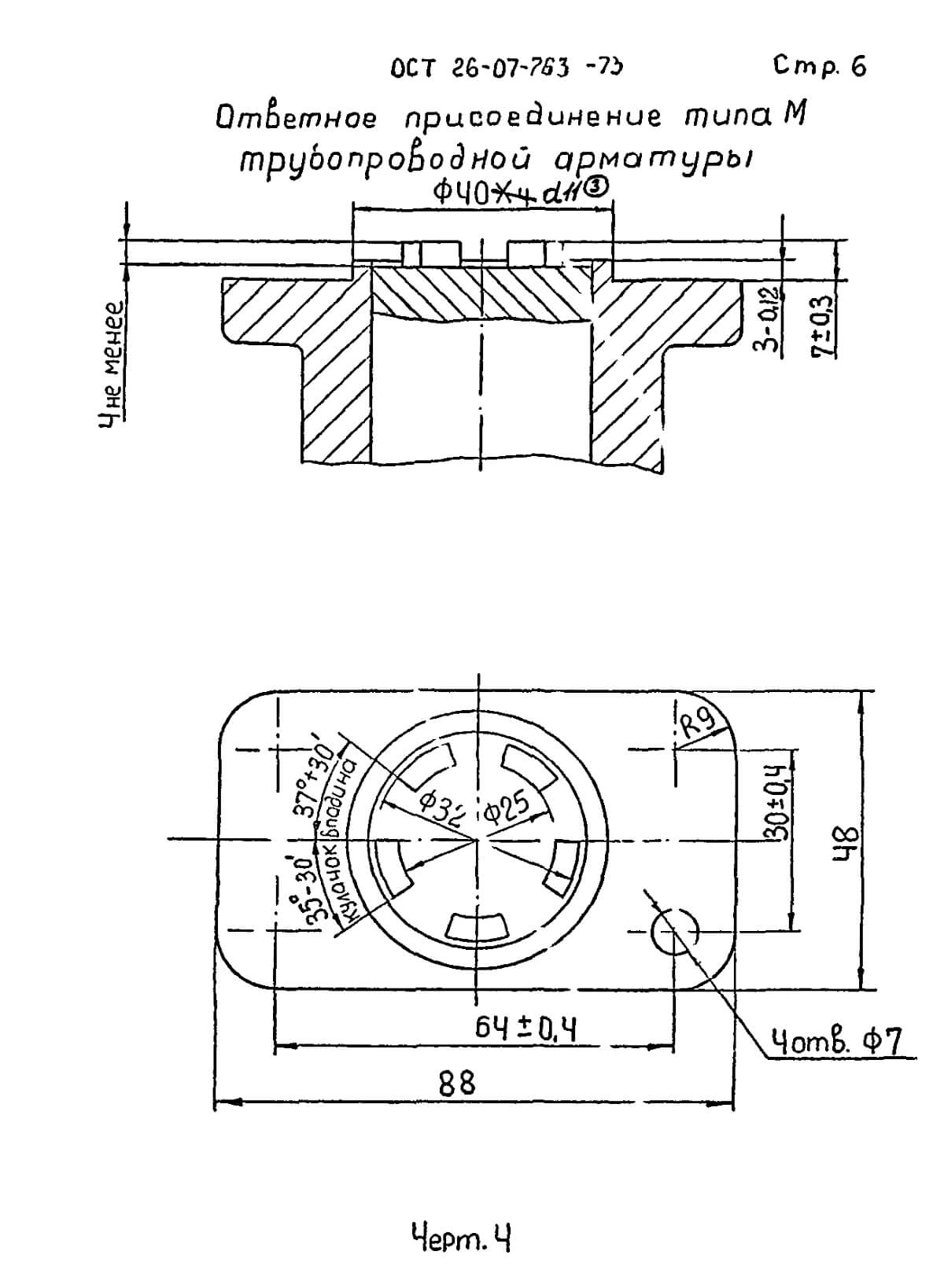

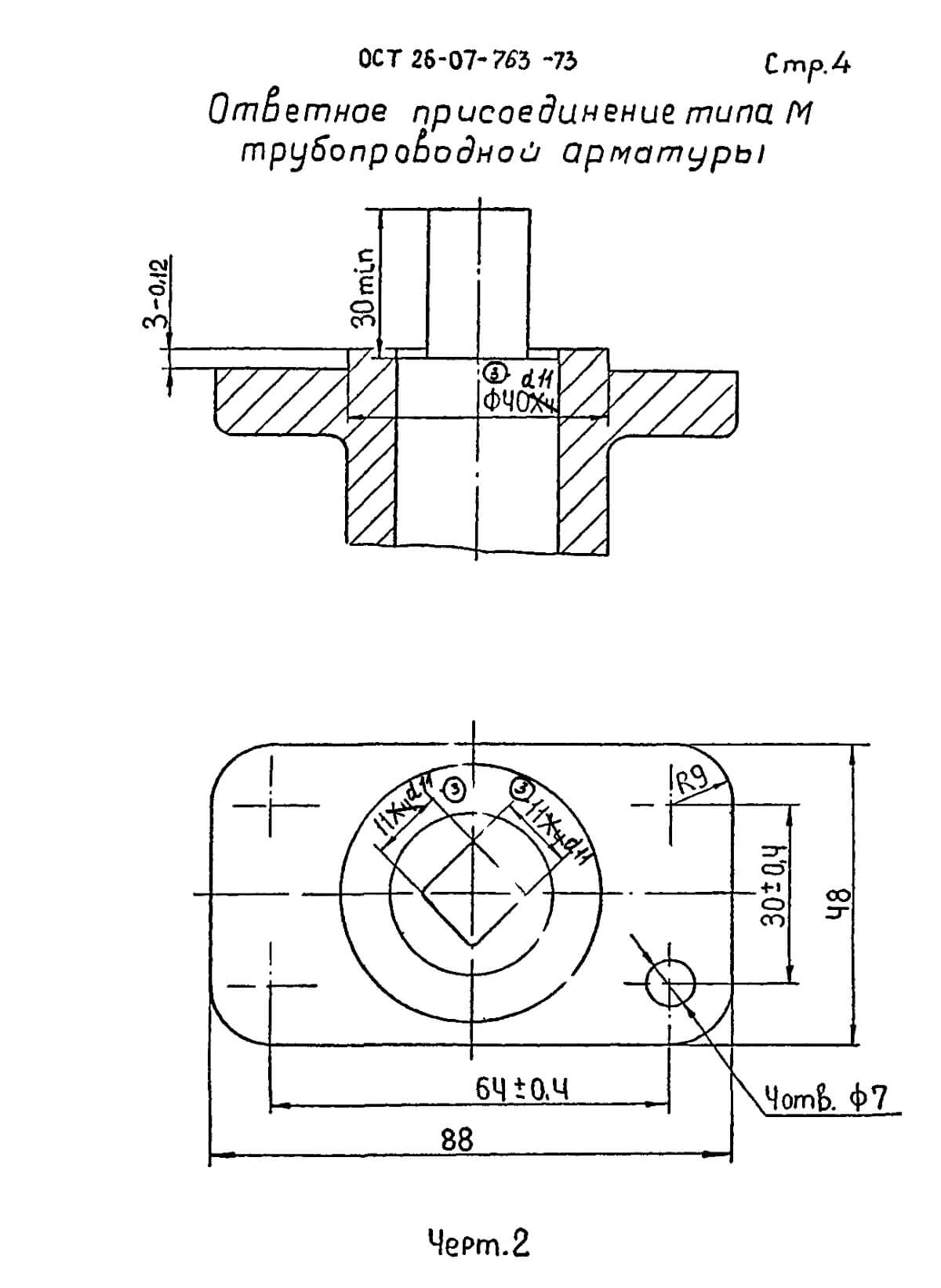

Ответное присоединение типа М трубопроводной арматуры

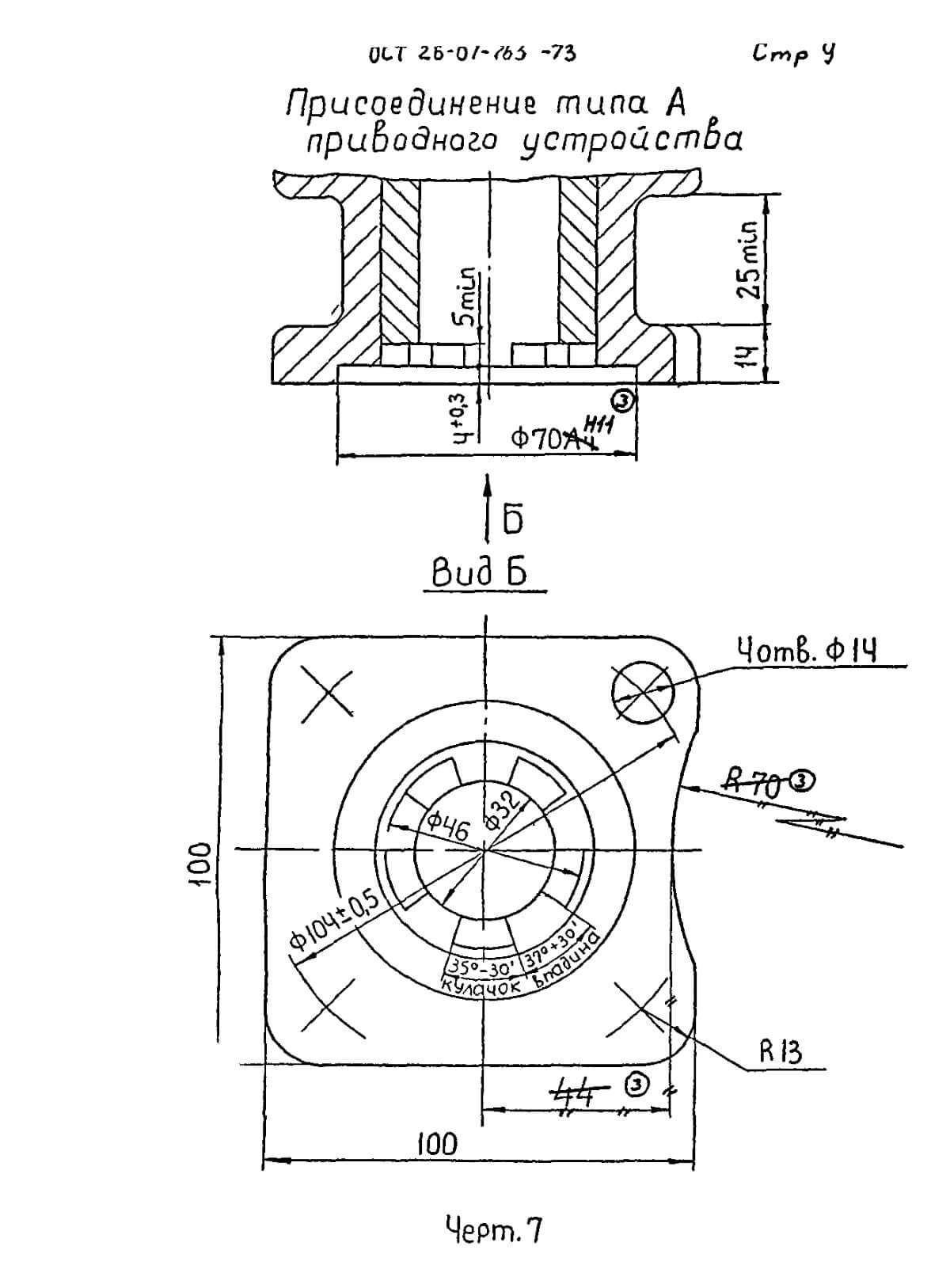

Присоединение типа А приводного устройства

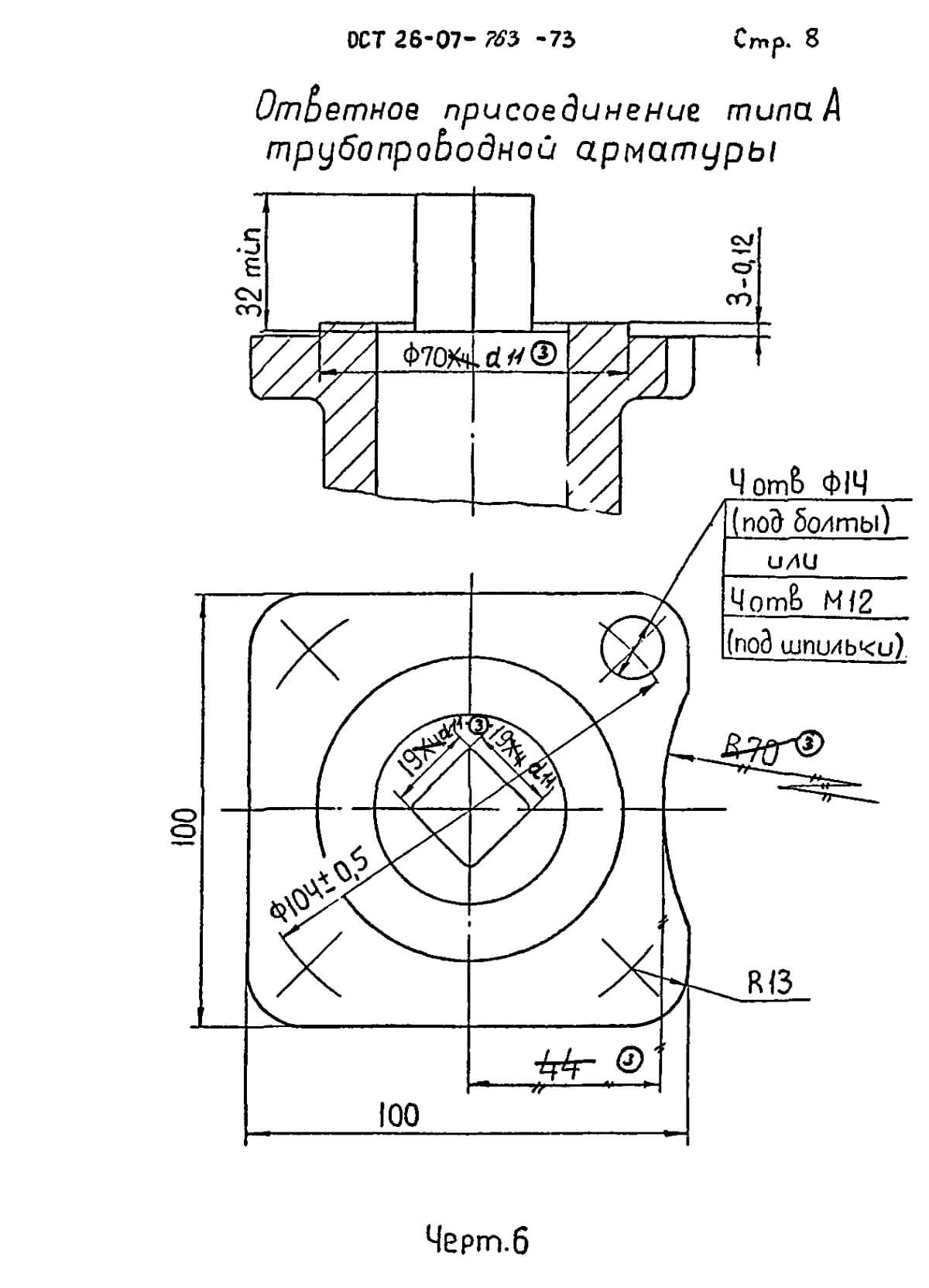

Ответное присоединение типа А трубопроводной арматуры

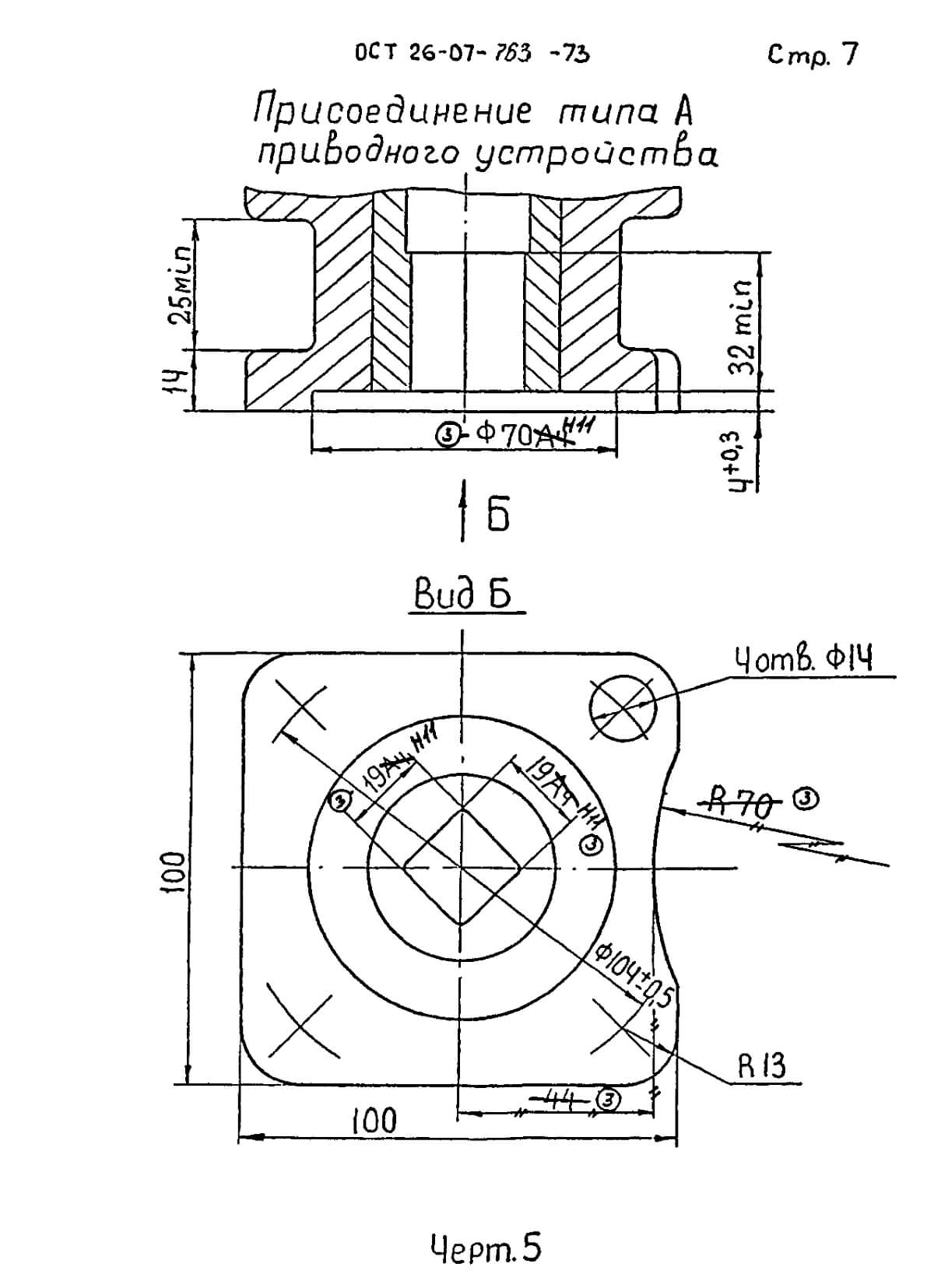

Присоединение типа А приводного устройства

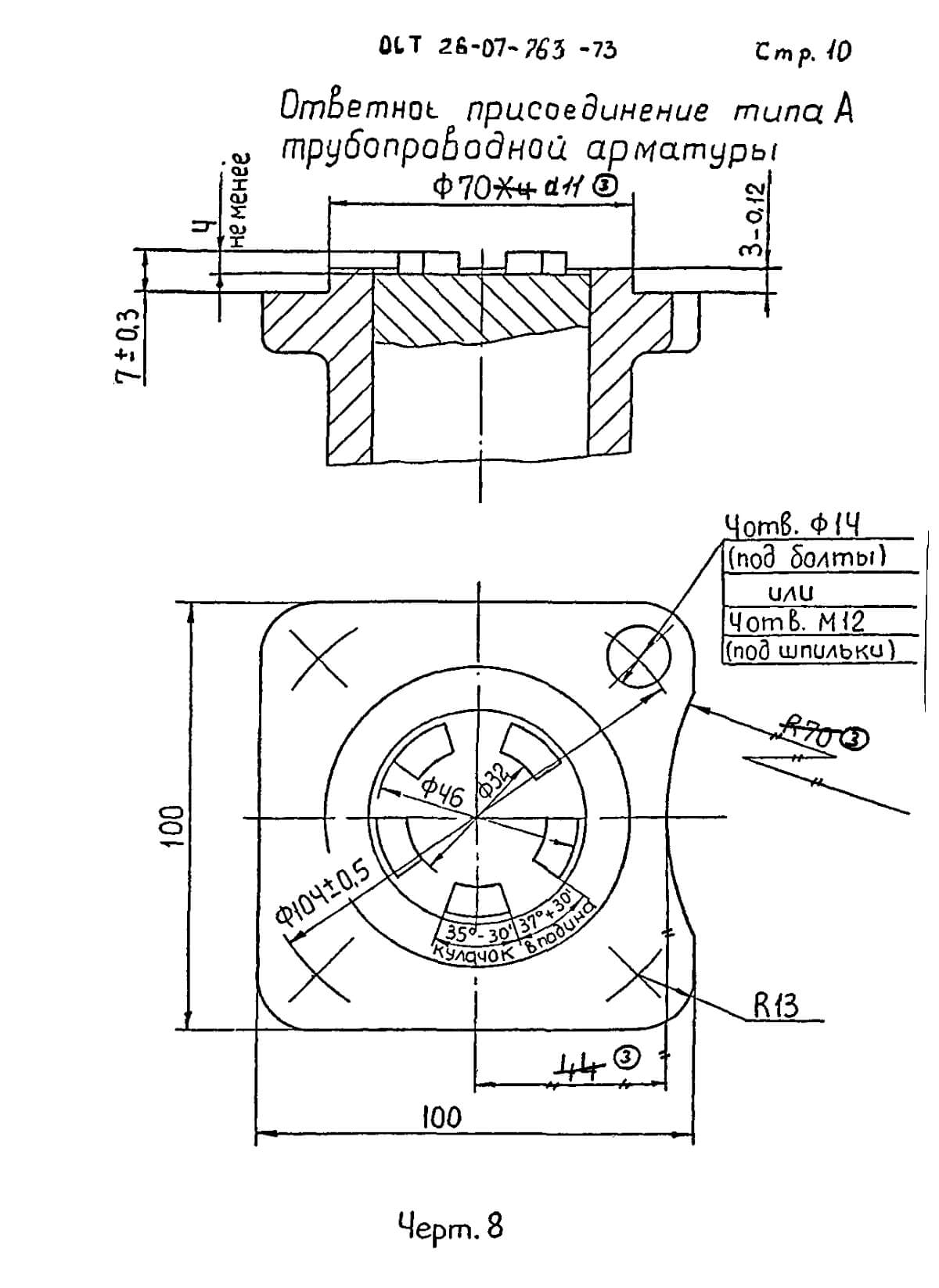

Ответное присоединение типа А трубопроводной арматуры

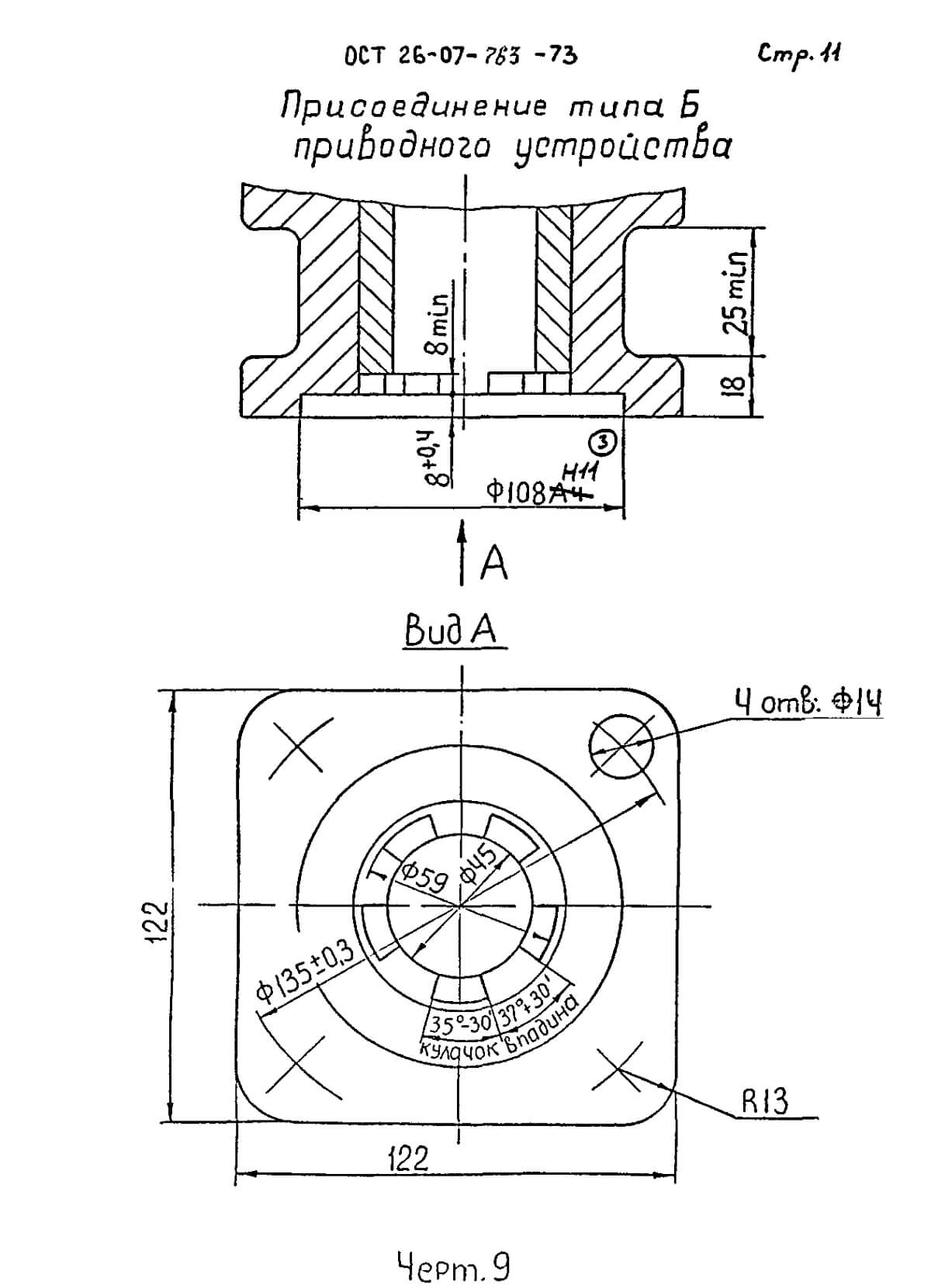

Присоединение типа Б приводного устройства

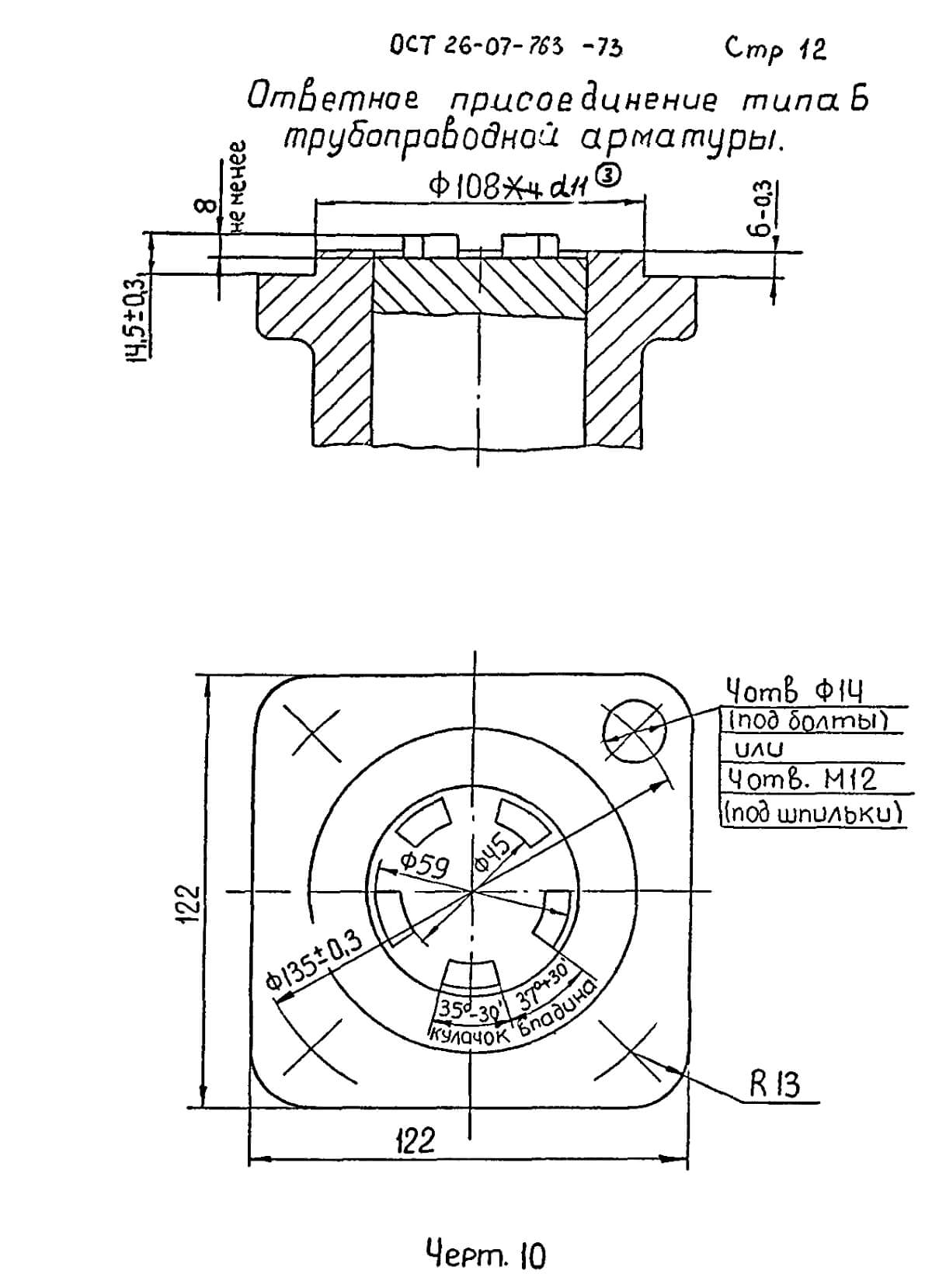

Ответное присоединение типа Б трубопроводной арматуры

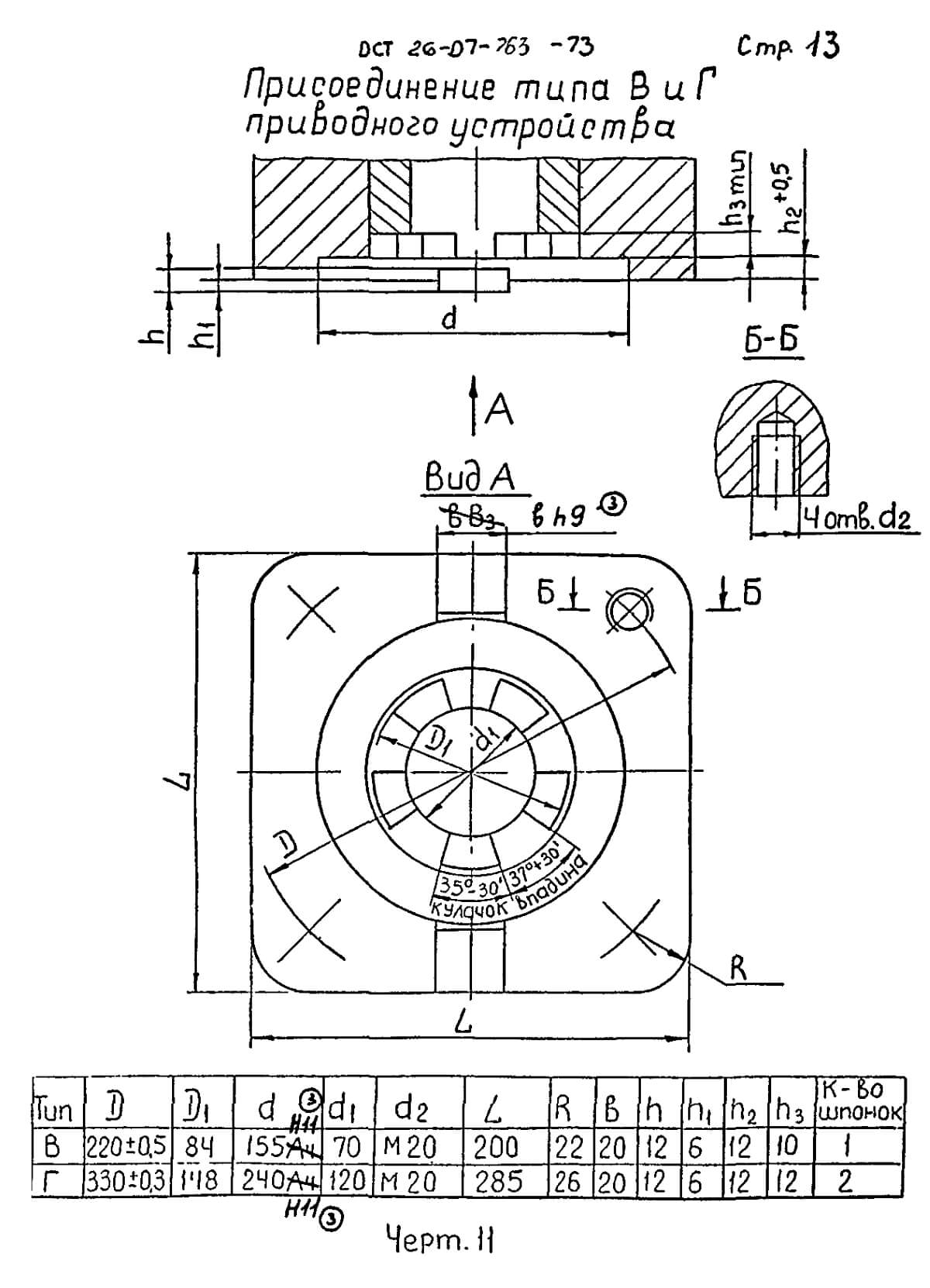

Присоединение типа В и Г приводного устройства

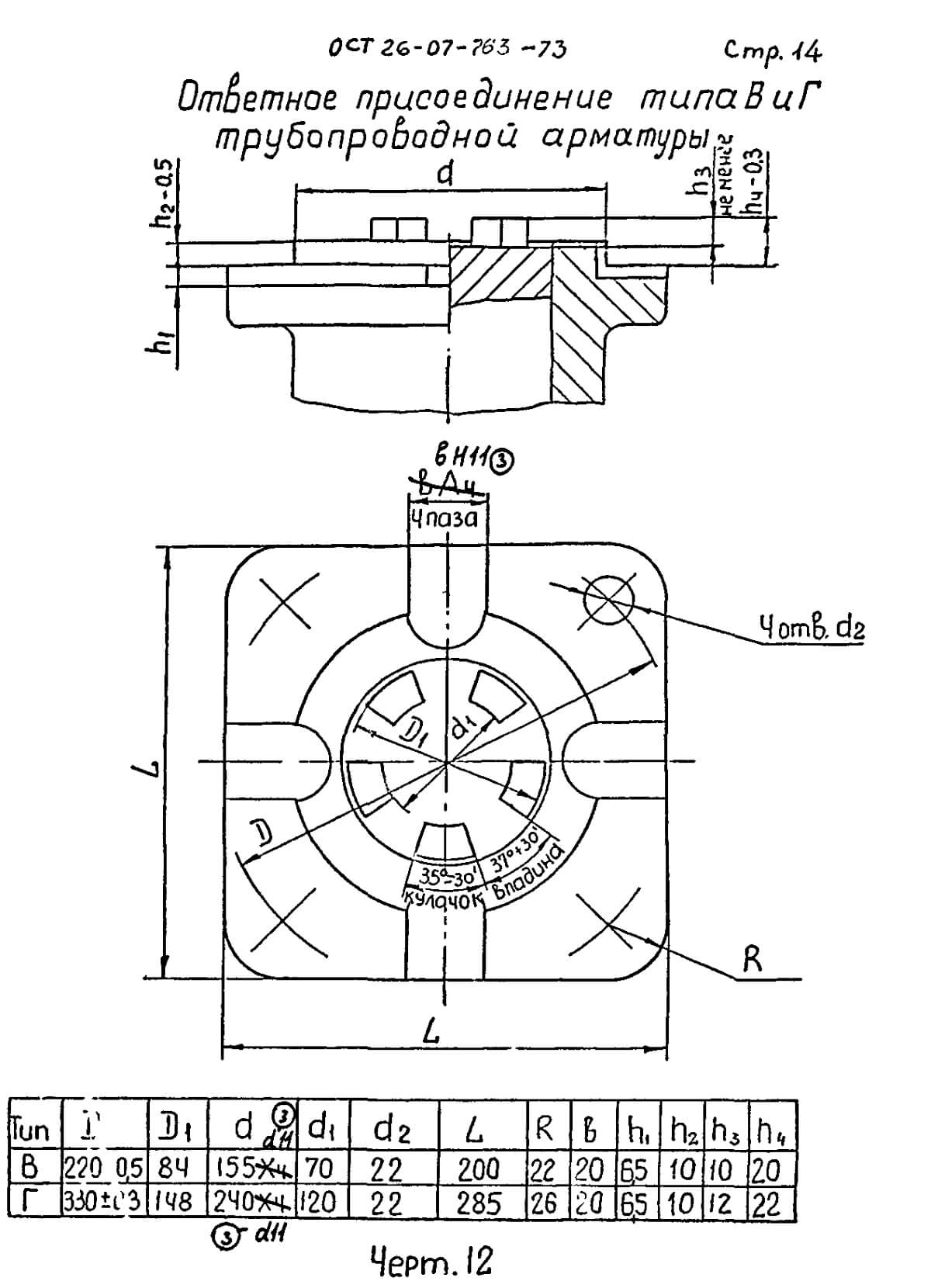

Ответное присоединение типа В и Г трубопроводной арматуры

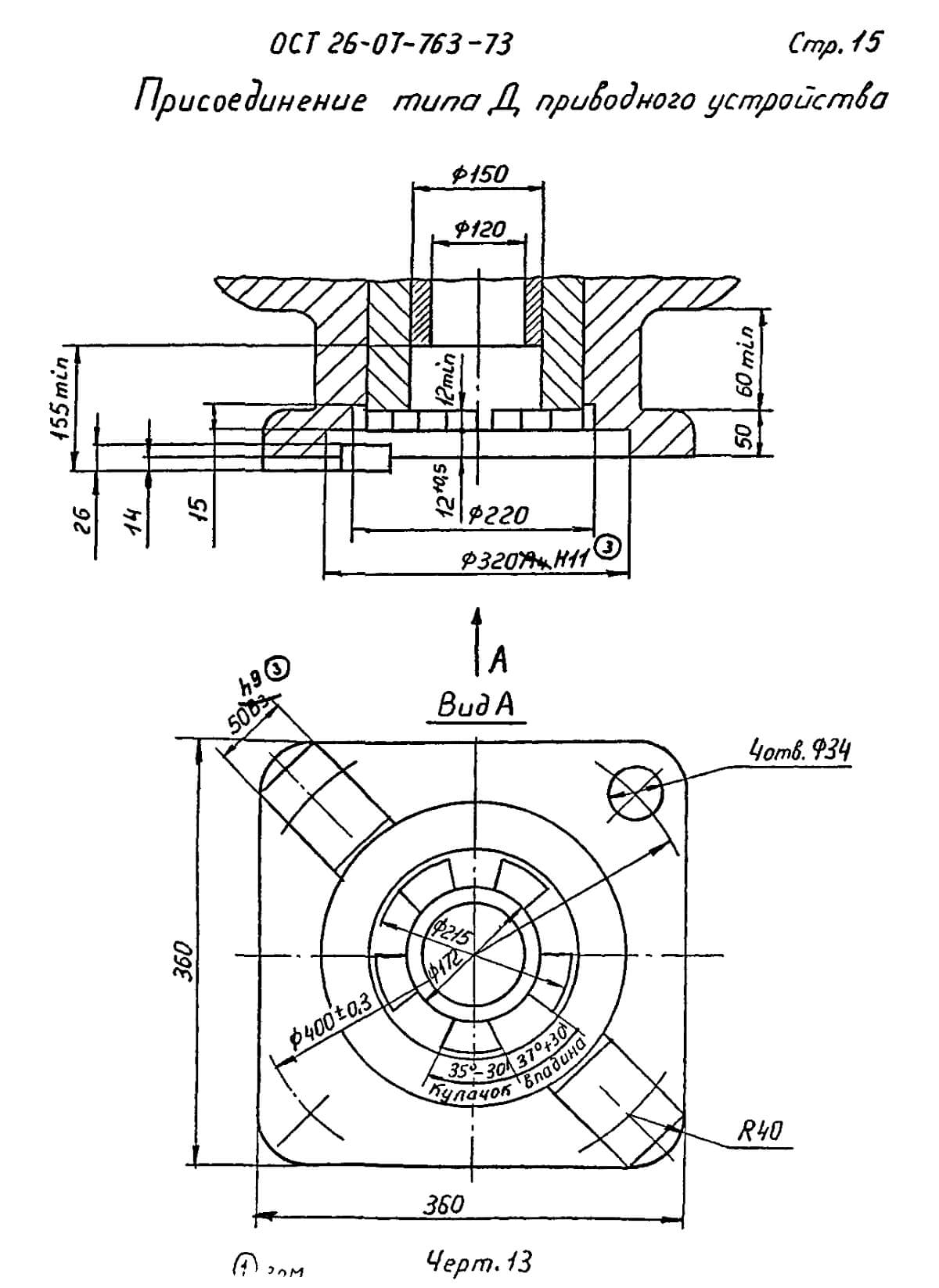

Присоединение типа Д приводного устройства

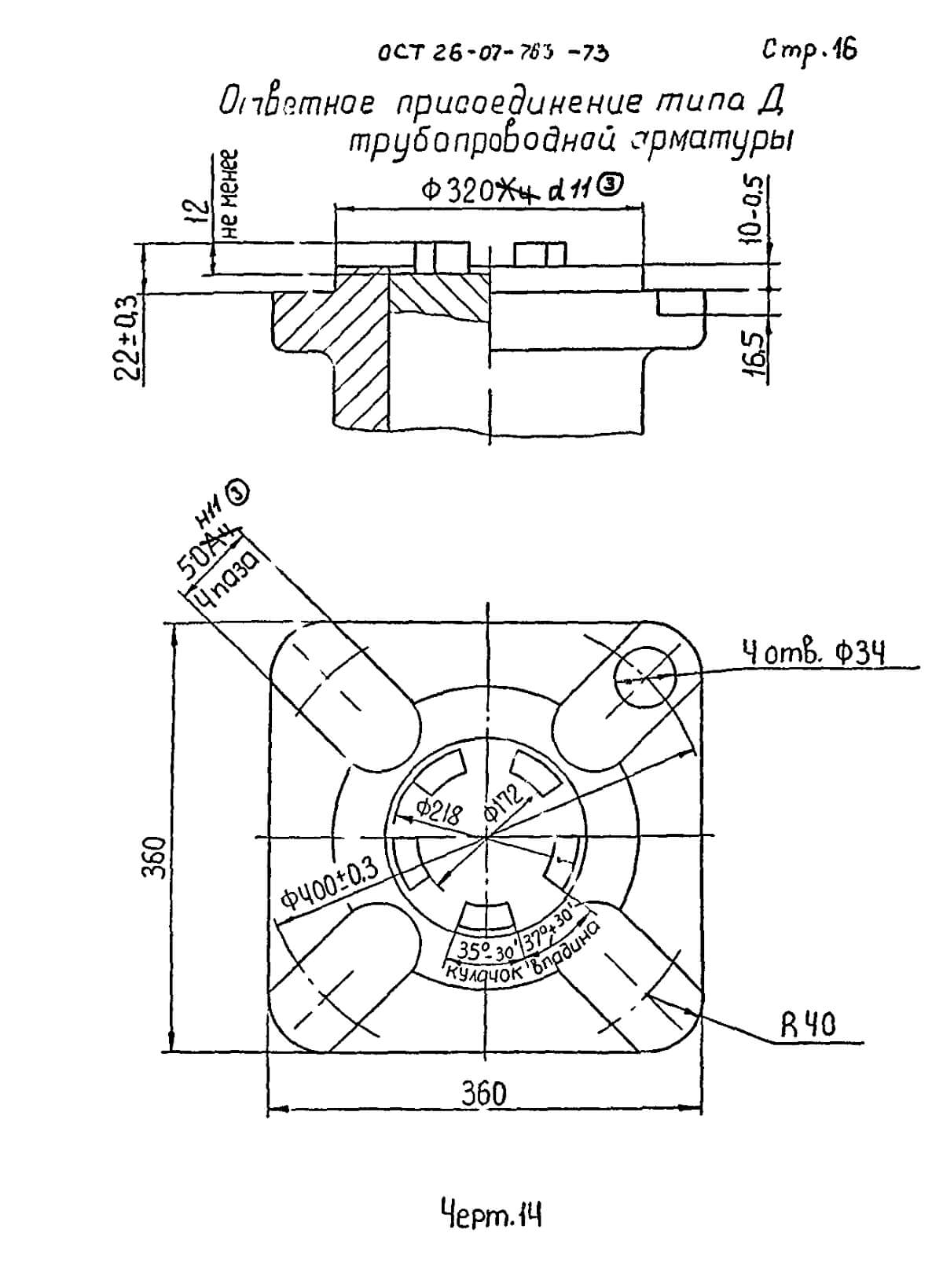

Ответное присоединение типа Д трубопроводной арматуры
